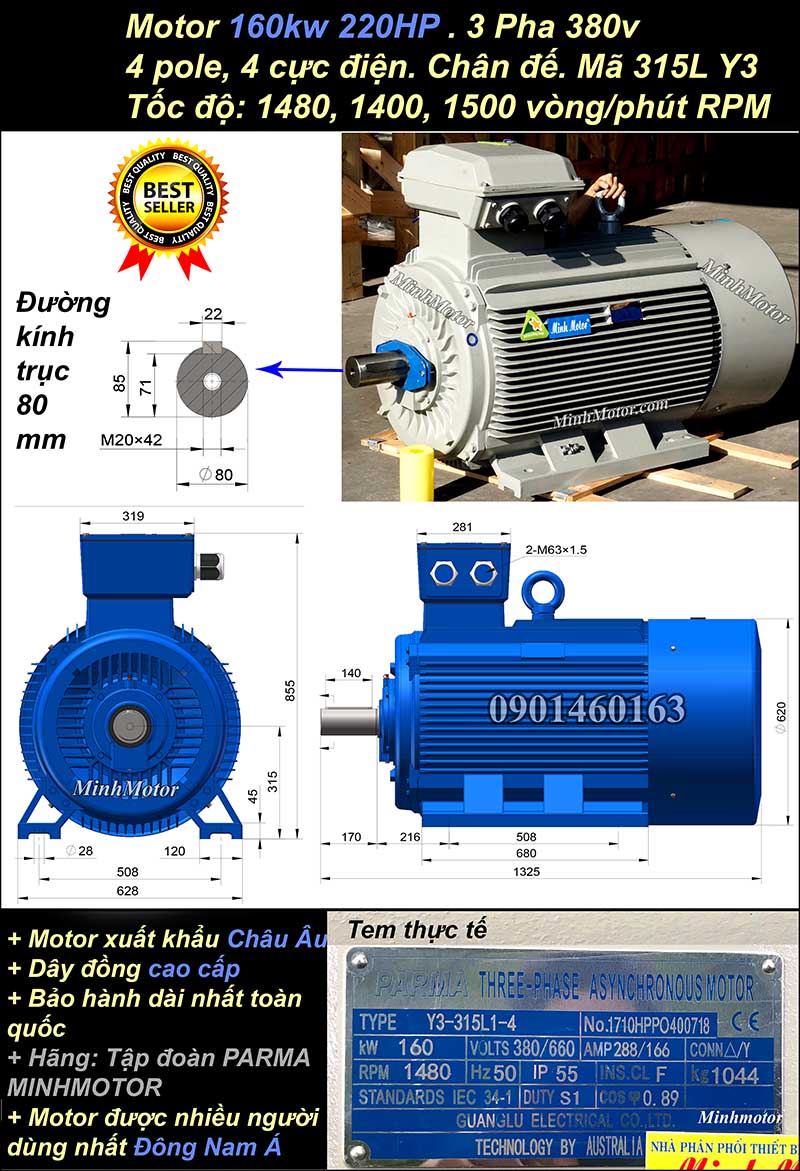

Khung 315L, trục 80 mm, dài 170 mm (4 cực, theo IEC)
Cấp bảo vệ
IP55, cách điện cấp F
Mặt bích
P660 (FF600)
Nhãn 400V tam giác / 690V sao: lưới 380V đấu tam giác, khởi động sao – tam giác được.
Rơ le nhiệt chỉnh khoảng 290 A khi đóng trực tiếp; khoảng 167 A khi đặt ở nhánh pha sao – tam giác.
Khung, trục theo IEC 60072; đối chiếu nhãn và bản vẽ ABB khi thay thế.
2. Tốc độ, mô men motor ABB 160kW 220HP theo số cực
Số cực
Tốc độ định mức
Mô men định mức
Khung – trục
2 cực (2P)
Khoảng 2.960 vòng/phút
Khoảng 516 Nm
Khung 315L, trục 65 mm
4 cực (4P)
Khoảng 1.475 vòng/phút
Khoảng 1.036 Nm
Khung 315L, trục 85 mm
6 cực (6P)
Khoảng 980 vòng/phút
Khoảng 1.559 Nm
Khung 355L, trục 95 mm
Mô men định mức = 9550 × 160 ÷ tốc độ (vòng/phút).
Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.
3. Ứng dụng motor ABB 160kW 220HP 4 cực 1.475 vòng/phút
Máy nén khí trục vít 220HP: qua khớp nối, ~28 m³/phút ở 8 bar.
Máy nghiền bi xi măng: qua hộp số + vành răng công suất lớn.
Băng tải chính mỏ đá dài 500 m: ghép hộp số, băng rộng 1.200 mm.
Máy cán thép giá cán thô: ghép hộp số công suất lớn.
a) Ứng dụng thứ 5: máy nghiền côn thủy lực đá dăm 1×2 dùng motor ABB 160kW 4 cực
Máy nghiền côn thủy lực cho trạm nghiền đá dăm 1×2, 2×4 cấp bê tông, rải đường. Motor ABB 160kW 4 cực kéo đai sang trục ngang ~750 vòng/phút, qua bánh răng côn quay bạc lệch tâm.
Cỗ máy vận hành thế nào
Puly motor Ø400 kéo 10 đai C sang puly trục ngang Ø790, tỉ số ~1:1,97.
Motor 2 cực cần 1:4, puly trục ngang ~Ø1.580, không vừa khung máy.
Motor 132kW quá tải khi buồng nghiền đầy (choke feed) liên tục.
Trục 80 mm, then 22 mm lắp puly 10 rãnh C.
Ưu thế motor ABB cho máy nghiền côn
Vỏ IP55 chặn bụi đá, nước dập bụi.
Cách điện cấp F: trạm nghiền chạy 2–3 ca ngoài trời.
Hiệu suất cao: dòng ~247 A, tiền điện là chi phí lớn của đá dăm.
Khởi động mềm cài ~3 lần dòng định mức, giảm sụt áp máy biến áp trạm.
4. Ưu điểm motor ABB 160kW 220HP
Khung 315L, trục 80 mm cho khớp nối tải nặng.
Hộp cực lớn cho 2 cáp song song mỗi pha.
Mặt bích P660 cho bơm trục đứng cỡ lớn.
IP55, cách điện cấp F.
5. Chọn biến tần theo dòng cho motor ABB 160kW
Biến tần chọn theo dòng ra định mức, không chỉ theo kW. Dòng motor ABB 160kW khoảng 290 A ở 380V. Biến tần thường có 2 chế độ: tải nhẹ (bơm, quạt, quá tải khoảng 110% trong 60 giây) và tải nặng (máy nén, máy nghiền, quá tải khoảng 150% trong 60 giây).
Loại tải
Dòng cần ở chế độ quá tải
Cỡ biến tần thường chọn
Bơm ly tâm, quạt
290 × 1,1 ≈ 319 A trong 60 giây
160kW tải nhẹ (dòng ra từ khoảng 300 A)
Máy nén trục vít
290 × 1,5 ≈ 435 A trong 60 giây
160kW tải nặng hoặc 200kW tải nhẹ
Máy nghiền, băng tải nặng
Mô men khởi động lớn
200kW, kiểm tra mô men khởi động
Cáp motor dài trên khoảng 100 m: lắp bộ lọc du/dt hoặc cuộn kháng đầu ra.
Khung 315 chạy biến tần: dùng vòng bi cách điện phía đuôi và chổi nối đất trục.
6. Câu hỏi thường gặp về motor ABB 160kW 220HP
Người sắp mua hỏi
Motor ABB 160kW 220HP khung và trục bao nhiêu? Bản 4 cực khung 315L, trục 80 mm dài 170 mm theo IEC; đối chiếu bản vẽ ABB khi lắp thay motor cũ.
Motor ABB 160kW cần nguồn điện cỡ nào? Khoảng 190 kVA khi chạy đủ tải với cosφ khoảng 0,87; máy biến áp chọn theo tổng phụ tải và cách khởi động.
Motor ABB 220HP 6 cực cho mô men bao nhiêu? Khoảng 1.559 Nm ở 980 vòng/phút, gấp khoảng 1,5 lần bản 4 cực, hợp quạt ID và máy nghiền bi.
Người đang sử dụng hỏi
Aptomat và cáp cho motor ABB 160kW cỡ nào? Aptomat 400–500 A; cáp đồng 2 sợi 120 mm² mỗi pha; sao – tam giác dùng 2 bộ cáp 95 mm².
Biến tần cho motor ABB 220HP chọn cỡ nào? Bơm, quạt chọn 160kW tải nhẹ; máy nén trục vít chọn 160kW tải nặng hoặc 200kW tải nhẹ.
Rơ le nhiệt motor ABB 160kW chỉnh bao nhiêu? Đóng trực tiếp hoặc qua khởi động mềm chỉnh khoảng 290 A; sao – tam giác đặt ở nhánh pha khoảng 167 A.
Thợ bảo trì hỏi
Motor ABB 160kW chạy biến tần cần bảo vệ vòng bi thế nào? Vòng bi cách điện phía đuôi, chổi nối đất trục, cáp đối xứng có lưới chắn nối đất hai đầu.
Bơm mỡ motor ABB 220HP theo chu kỳ nào? Theo chu kỳ và lượng mỡ ghi trên nhãn; ổ chạy nóng hơn thì rút ngắn chu kỳ.
Kiểm tra định kỳ motor ABB 160kW gồm gì? Dòng 3 pha, nhiệt ổ trục, rung 3 phương, cách điện bằng megger 1.000V, siết đầu cốt cáp song song.
Khi motor gặp lỗi kỹ thuật
Biến tần báo quá dòng khi tăng tốc motor ABB 160kW? Thời gian tăng tốc ngắn so với quán tính tải hoặc biến tần nhỏ cho tải nặng; tăng thời gian tăng tốc, kiểm tra cỡ biến tần.
Motor ABB 220HP chạy biến tần cáp dài bị hỏng cách điện đầu cuộn dây? Điện áp xung phản xạ trên cáp dài; lắp bộ lọc du/dt hoặc cuộn kháng đầu ra biến tần.
Hai cáp song song của motor ABB 160kW nóng không đều? Cáp lệch chiều dài hoặc đầu cốt tiếp xúc kém; làm lại cho cùng chiều dài, cùng tiết diện, siết chặt.
