Motor Hồng Ký còn gọi là động cơ Hồng Ký. Đây là loại mô tơ công suất bé, trong đó 0.5HP, 1HP, 2HP, 3HP được số lượng lớn người mua tin dùng. Sau đây là những thông tin quan trọng về motor Hồng Ký được tìm kiếm nhiều nhất trên thị trường hiện nay:
Nội dung
1) Thông số kỹ thuật motor Hồng Ký
Người mua cần nắm rõ 1 vài thông số kỹ thuật motor Hồng Ký như sau:
- Công suất có thể được tính bằng kw hoặc HP (ngựa)
- Điện áp: 1 pha 220v và 3 pha 380v, tần số 50 Hz
- Cấp chịu nhiệt F, tốc độ 2800 vòng/phút,
- Dòng điện định mức khi mang tải được tính bằng ampe
Để hiểu rõ hơn, bạn có thể xem qua ảnh dưới đây:
Tem motor Hồng Ký trên còn thể hiện công suất động cơ điện, mã sản phẩm, hệ số bảo vệ, mã số vòng bi trước, và vòng bi sau.
2) Cấu tạo motor Hồng Ký
Các bộ phận Động Cơ Điện 1 Pha Hồng Ký làm từ gang hoặc nhôm, có cấu tạo như sau:
- Thân motor
- Dây kích điện
- Dây giữ phần đồng cố định
- Nắp trước
- Công tắc ly tâm
- Hộp cực điện
- Tụ điện có 1 quả tụ đề khởi động chạy điện áp 220v và 1 quả tụ ngâm bù công suất khi gặp vùng điện yếu
- Chân đế có 4 lỗ bắt ốc
3) Phân loại motor Hồng Ký
Motor được phân loại dựa trên cách lắp đặt với nhiều dạng hộp giảm tốc
a) Motor Hồng Ký chân đế lắp đặt bằng khớp nối
Motor Hồng Ký liền hộp giảm tốc trục vít, cốt vào là trục dương:
- Tốc độ trục cốt ra qua hộp số giảm đi tốc độ còn: 70, 50, 40, 30, 20 vòng / phút
- Trục ra đường kính 17, 22, 28, 32, 38,..., và 90mm
Phương pháp sử dụng Motor Hồng Ký chân đế 380v 3 pha đổi hướng trục như ảnh sau:
Khi cần Motor Hồng Ký vận hành trục úp xuống hoặc ngửa lên trên bạn đi qua khớp nối như ảnh sau:
- Đường kính trục ra phổ biến: 17, 22, 28, 32, 38,..., và 90mm
Khi thiết kế mô tơ Hồng Ký vào các máy khuấy trộn nhiều, kỹ sư dùng trục ngửa lên hoặc trục úp xuống như sau:
Motor Hồng Ký liền hộp giảm tốc cốt ngang, động cơ lắp phương thẳng đứng.
- Đường kính trục ra hộp số: 25, 30, 35, 40, 45, 60mm
Có thể lắp đặt motor 1 pha Hồng Ký cốt ngang theo kiểu ảnh motor Parma dưới đây, để gọn và tiết kiệm diện tích lắp đặt:
Để dừng tốc độ trục quay của motor Hồng Ký, ta gắn thêm phanh hãm y như động cơ Parma dưới đây.
Phần Thắng từ - phanh đuôi giúp động cơ dừng lại ngay lập tức. Ví dụ bạn thiết kế thang máy, motor sẽ dừng đúng lầu mà bạn cần tới chứ ko trượt sang lầu khác.
b) Motor Hồng Ký gắn hộp số trục thẳng
Motor Hồng Ký nối liền giảm tốc trục thẳng chân đế:
- Tốc độ trục ra quay chậm đi còn 70, 60, 50, 40, 30, 10 vòng/phút
- 5 đường kính trục thông dụng: 22, 28, 32, 40, 50mm
Cách thiết kế đơn giản nhất của động cơ Hồng Ký là qua 1 hộp số trục thẳng GHM chân đế như hình sau:
Nếu ta muốn trục ra có mặt bích để tiện úp xuống hay ngửa lên thì dùng hộp số mặt bích GVM dưới đây:
c) Động cơ Hồng Ký mặt bích chỉnh tốc độ
Motor Hồng Ký có thể biến đổi tốc độ còn 10-50 vòng, 200-100 hoặc 40-200 vòng nếu lắp thêm hộp chỉnh tốc độ UDL có núm vặn tròn kết hợp với hộp số GHM.
- Đường kính trục phố biển: 22, 28, 32, 40, 50mm

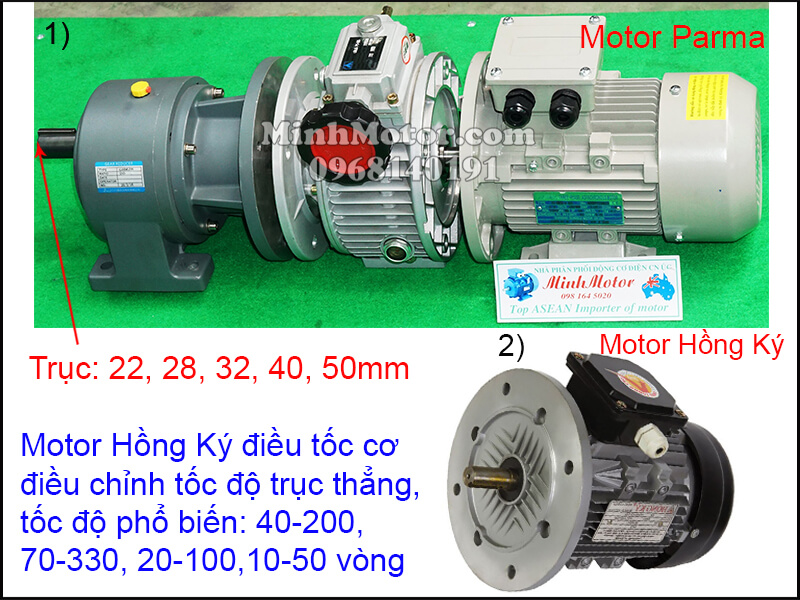

Bạn hãy theo dõi ảnh sau để thấy rõ hơn động cơ Hồng Ký gắn với điều tốc cơ trục thẳng:
Khi cần trục ra vuông góc với trục vào thì động cơ Hồng Ký kết hợp với hộp số NMRV, lắp vào sẽ được y như motor Parma hình dưới:
d) Động cơ Hồng Ký biến tần giảm tốc
Có nhiều việc cần giảm tốc độ motor bằng biến tần. Lúc tần số giảm đi là tốc độ motor giảm theo, lực motor sẽ được bù đắp bằng lượng điện phát ra ở tủ điện.
Motor Hồng Ký liền hộp giảm tốc WPDA cốt vào mặt bích (mặt loa), trục vít, cốt ra là trục vuông góc. Hộp giảm tốc có trục đường kính: 17, 22, 28, 32, 45,... và 65mm
Để làm mát motor, khi tần số nhỏ đi thì bạn có thể lắp quạt vào đuôi motor Hồng Ký 1 pha hoặc 3 pha theo cách dưới đây:
Vận tốc trục giảm đi khi tần số nhỏ đi:
- Tần số 50hz, tốc độ trục ra là: 1420 - 1500 vòng/phút
- Tần số 45hz, tốc độ trục ra là: 1370 vòng/phút
- Tần số 35hz, tốc độ trục ra là: 1060 vòng/phút
- Tần số 30hz, tốc độ trục ra là: 910 vòng/phút
- Tần số 25hz, tốc độ trục ra là: 760 vòng/phút
- Tần số 20hz, tốc độ trục ra là: 630 vòng/phút
4) Xuất xứ motor Hồng Ký
Motor Hồng Ký được sản xuất chủ yếu tại miền nam Việt Nam và có 24 chi nhánh khắp cả nước. Sản phẩm được xuất khẩu sang Lào, Campuchia, những nước có nguồn điện yếu. Doanh số thị trường của động cơ Hồng Ký trong năm 2021 như sau:
- Đồng Nai doanh thu bán được 200 cái/năm
- TP.HCM doanh thu bán được 150 cái/năm
- Bến tre doanh thu bán được 90 cái/năm
- Long An doanh thu bán được 70 cái/năm
5) Giá motor Hồng Ký
Sau đây là khoảng giá trung bình của motor Hồng Ký trên thị trường các tỉnh thành Việt Nam. Quý vị cần biết giá cập nhật giá tuần này hãy gọi điện để có thông tin chính xác.
- Giá motor Hồng Ký 0.5HP 0.37kw: 1 110 000 đ - 1 260 000 đ
- Giá motor Hồng Ký 1HP 0.8kw: 1 510 000 đ - 1 710 000 đ
- Giá motor Hồng Ký 1.5HP 1.1kw: 1 810 000 đ - 2 110 000 đ
- Giá motor Hồng Ký 2HP 1.5kw: 2 010 000 đ - 2 300 000 đ
- Giá motor Hồng Ký 3HP 2.2kw: 2 410 000 đ - 2 790 000 đ
- Giá motor Hồng Ký 4HP 3kw: 2 810 000 đ - 3 240 000 đ
- Giá motor Hồng Ký 5HP 3.7kw: 3 510 000 đ - 4 010 000 đ
Lưu ý: giá giao động hàng tháng theo tỉ giá USD, giá đồng, giá thép toàn cầu. Xin liên hệ chúng tôi để được báo giá mới nhất.
6) Địa chỉ mua motor Hồng Ký
Những nơi bạn có thể mua motor Hồng Ký với giá tốt nhât:
- Miền bắc: Nguyễn Văn Linh, chân cầu An Đồng, An Dương, TP Hải Phòng
- Miền trung: Điện Biên Phủ, quận Thanh Khê, Đà Nẵng
- Miền nam: quốc lộ 1A, phường Bình Hưng Hoà, Bình Tân, TP HCM
