Motor giảm tốc Hitachi là bộ motor điện Hitachi ghép liền hộp giảm tốc. Phần motor là Hitachi (Nhật), phần hộp số chọn theo tải: trục vít, cyclo, bánh răng R hoặc côn K. Công suất phổ biến 0.75–5.5kW.
Người mua chọn Hitachi vì motor ít nóng, dòng điện ổn định khi chạy dài giờ, giá mềm hơn các hãng Nhật khác cùng công suất.
Nội dung
1. Ứng dụng motor giảm tốc Hitachi
- Cầu trục, palăng, xe nâng hàng, thang nâng: bản có phanh, hộp R hoặc K.
- Băng tải hàng, băng chuyền đóng gói: hộp trục vít WPDS hoặc NMRV, tỉ số 1/20–1/40.
- Máy dệt, máy may công nghiệp, máy in: motor chạy êm, tốc độ ổn định.
- Máy khuấy bồn hóa chất, nước thải: hộp cyclo mặt bích lắp đứng.
- Máy trộn bê tông, máy khoan, máy nghiền: hộp cyclo chịu va đập.
2. Ưu điểm động cơ giảm tốc Hitachi
- Motor ít nóng, chạy ổn định nhiều năm khi chọn đúng tải.
- Dòng điện thấp, đều giữa 3 pha: dễ cài rơ le nhiệt, biến tần.
- Ghép được nhiều kiểu hộp: trục vít, cyclo, R, K.
- Giá thấp hơn nhiều hãng Nhật khác cùng công suất.
- Phụ tùng motor phổ biến ở Việt Nam.
3. Thông số kỹ thuật motor giảm tốc Hitachi
- Điện áp: 1 pha 220V; 3 pha 220/380V hoặc 380/660V.
- Tần số 50Hz; motor 4 cực khoảng 1.400–1.450 vòng/phút.
- Tỉ số thông dụng 1/10, 1/20, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100.
- Tốc độ trục ra tương ứng khoảng 140, 70, 47, 35, 28, 23, 18, 14 vòng/phút.
| Công suất | Trục ra thường dùng | Dòng định mức ở 380V | Mô-men ở 1/30 (Nm) |
| 0.75kW (1HP) | 28 mm | ≈ 1,9A | ≈ 138 |
| 1.1kW (1.5HP) | 32 mm | ≈ 2,6A | ≈ 203 |
| 1.5kW (2HP) | 32 mm | ≈ 3,5A | ≈ 276 |
| 2.2kW (3HP) | 40 mm | ≈ 4,8A | ≈ 405 |
| 3kW (4HP) | 40 mm | ≈ 6,4A | ≈ 553 |
| 3.7kW (5HP) | 40–45 mm | ≈ 7,8A | ≈ 682 |
| 5.5kW (7.5HP) | 50 mm | ≈ 11A | ≈ 1.013 |
- Mô-men = 9.550 × kW / 47 × 0,9 (hộp bánh răng, cyclo).
- Dòng ở 220V gấp khoảng 1,73 lần dòng ở 380V.
4. Phân loại motor giảm tốc Hitachi
a. Motor giảm tốc Hitachi cốt dương
- Hộp trục vít WPDS size 70–155, motor 0.75–5.5kW.
- Bản vẽ 0.75kW: motor dài 255–375,5 mm, hộp dài 202–448 mm.
- Mặt bích ngoài 200–300 mm, trục 28–60 mm.
- Tỉ số 1/10–1/60, trục ra 23–140 vòng/phút; dòng 0.75kW khoảng 2,1A.
b. Động cơ giảm tốc Hitachi cốt ra vuông góc
- Hộp NMRV, motor 1–7.5HP.
- Bản vẽ 4HP: hộp dài 167–327,5 mm, cao 235–427 mm.
- Trục âm hoặc dương 25–45 mm.
- Dòng định mức motor khoảng 2,1–11,7A tùy công suất.
c. Động cơ giảm tốc Hitachi trục ngửa úp
- Hộp WPWDO, motor 1–7.5HP.
- Bản vẽ 2HP: lỗ chân đế cách 120–290 mm, bản rộng chân 152–345 mm.
- Trục ra hướng lên hoặc hướng xuống tùy kiểu lắp.

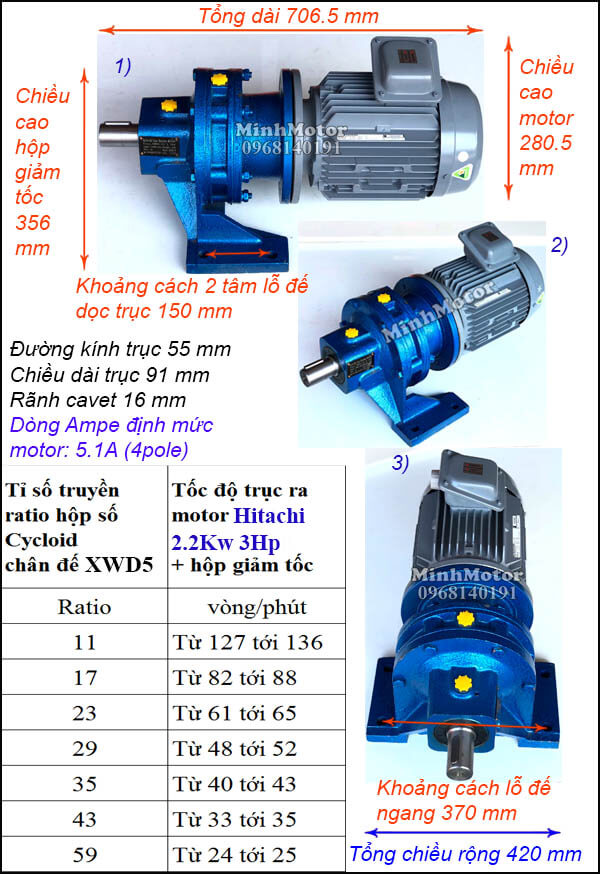

d. Motor Hitachi gắn giảm tốc cyclo trục thẳng
- Motor 0.75–5.5kW, hộp cyclo chân đế XWD.
- Tổng dài 414–905,5 mm, rộng 210–470 mm, lỗ đế ngang 180–420 mm.
- Tỉ số thật 11, 17, 23, 29, 35, 43, 59.
| Tỉ số cyclo | Tốc độ trục ra (vòng/phút) | Mô-men với motor 1.5kW (Nm) | Mô-men với motor 3kW (Nm) |
| 1/11 | 127 | ≈ 101 | ≈ 203 |
| 1/17 | 82 | ≈ 157 | ≈ 313 |
| 1/23 | 61 | ≈ 212 | ≈ 424 |
| 1/29 | 48 | ≈ 267 | ≈ 534 |
| 1/35 | 40 | ≈ 322 | ≈ 645 |
| 1/43 | 33 | ≈ 396 | ≈ 792 |
| 1/59 | 24 | ≈ 543 | ≈ 1087 |

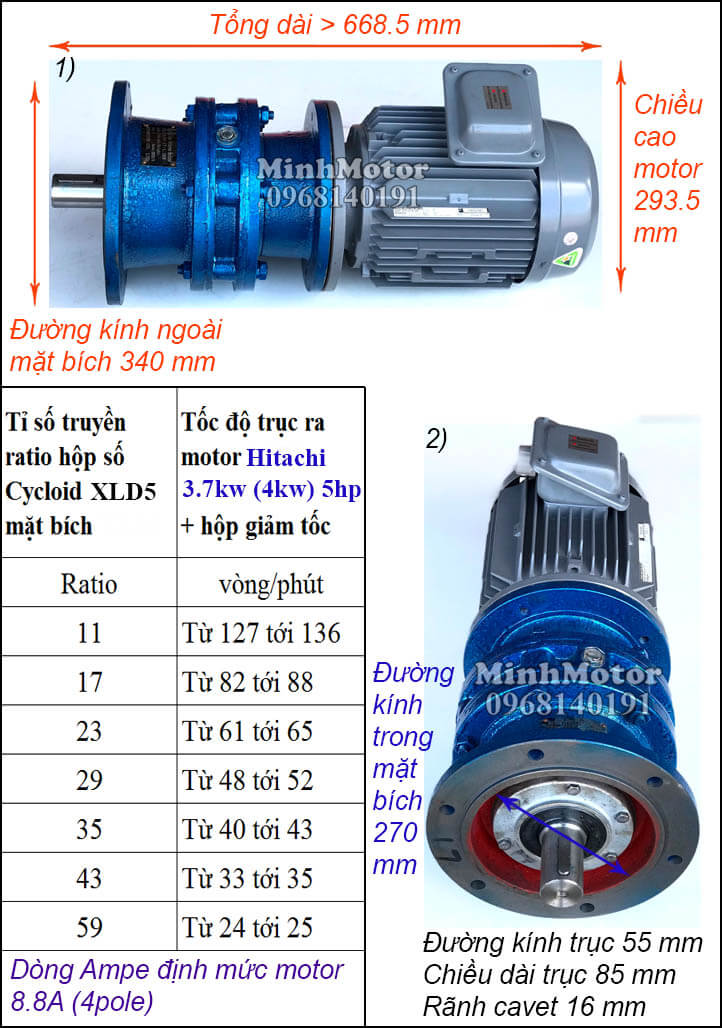

Kiểu cyclo mặt bích cho máy khuấy (XLD):
- Motor 1–7.5HP.
- Mặt bích ngoài 180–430 mm, vành trong 130–345 mm.
- Trục 25–80 mm; tỉ số 11–59, trục ra 24–127 vòng/phút.
e. Động cơ điện Hitachi giảm tốc tải nặng R
- Hộp bánh răng nghiêng R47 tới R87.
- Vỏ gang, nhiều cấp, chạy 2–3 ca/ngày.
- Xem thêm motor giảm tốc tải nặng.
f. Động cơ hộp giảm tốc Hitachi bánh răng côn xoắn K
- Hộp K47 tới K87, motor 1–7.5HP.
- Trục ra vuông góc, hiệu suất khoảng 94–96%.
- Có bản trục dương K và cốt âm KA.
Kiểu hộp côn cốt âm:
g. Động cơ giảm tốc Hitachi có phanh
- Phanh điện từ đuôi motor, mất điện là giữ tải.
- Dùng cho cầu trục, thang nâng hàng, cửa an ninh.
- Xem thêm motor giảm tốc có thắng từ.
5. Câu hỏi thường gặp về motor giảm tốc Hitachi
- Motor giảm tốc Hitachi có phải hộp số cũng của Hitachi không?
Không hẳn. Thường là motor Hitachi ghép hộp số của hãng chuyên làm hộp giảm tốc. - Motor giảm tốc Hitachi 1.5kW dòng định mức bao nhiêu?
Khoảng 3,5A ở 380V, khoảng 6A ở 220V. - Hitachi 3kW gắn cyclo tỉ số 29 cho bao nhiêu mô-men?
Khoảng 534 Nm, trục ra khoảng 48 vòng/phút. - Motor Hitachi chạy biến tần được không?
Được. Dải 20–50Hz chạy ổn định. - Motor giảm tốc Hitachi có loại 1 pha không?
Có, công suất nhỏ, điện 220V. - Chọn trục vít WPDS hay cyclo cho băng tải?
Cyclo tiết kiệm điện hơn ở tỉ số 1/30–1/60 (hiệu suất khoảng 90% so với 60–70%). WPDS rẻ hơn, gọn hơn. - Hộp NMRV gắn Hitachi 4HP dùng size nào?
Thường NMRV 090 hoặc 110 tùy tỉ số. - Motor Hitachi có chịu được ẩm, bụi không?
Được với cấp bảo vệ IP54–IP55; nơi xịt rửa nước cần cấp cao hơn. - Lắp motor giảm tốc Hitachi đứng cho máy khuấy được không?
Được. Dùng cyclo mặt bích XLD, trục ra xuống dưới. - Motor Hitachi có phanh dùng cho tời nâng được không?
Được. Chọn mô-men phanh × tỉ số lớn hơn mô-men tải trên tang tời. - Thay motor Hitachi rời vào hộp số cũ được không?
Được nếu cùng khung, cùng mặt bích và cùng đường kính trục. - Motor Hitachi chạy 24 giờ được không?
Được với motor S1 và hộp có hệ số làm việc từ 1,4. - Hitachi 0.75kW cốt dương trục bao nhiêu?
Thường 28 mm. - Hộp trục vít Hitachi nóng 70°C có sao không?
Không sao. Hộp trục vít chạy 60–80°C là bình thường. - Motor giảm tốc Hitachi khác motor giảm tốc Toshiba thế nào khi chọn?
Cả hai là motor Nhật ghép hộp số; khác nhau kích thước khung và tem. Thay chéo cần so bản vẽ. Xem motor giảm tốc Toshiba.
