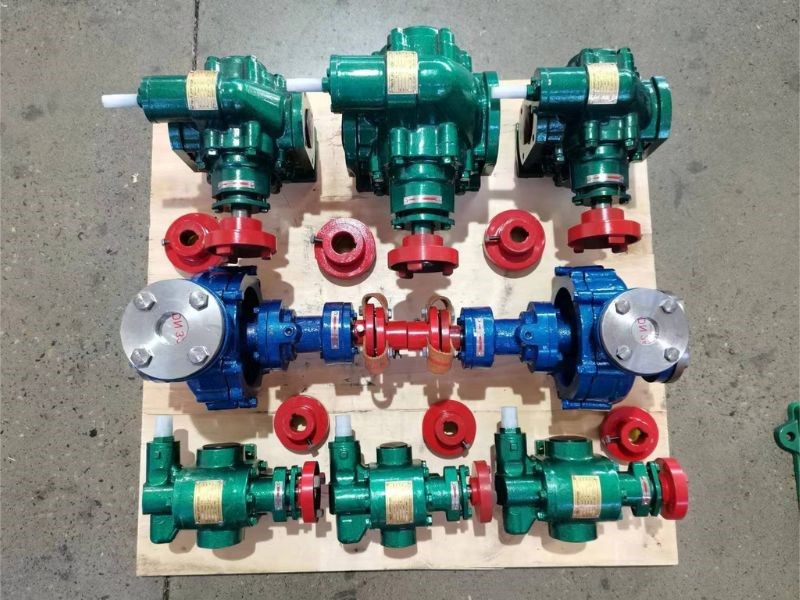

Máy Bơm Bánh Răng

Máy bơm bánh răng hay còn gọi là bơm nhông. Đây là Loại máy bơm chuyên dùng bơm chất lỏng có độ nhớt cao. Sau đây là các thông tin quan trọng nhất về bơm dầu bánh răng.

1) Định nghĩa máy bơm bánh răng

• Máy bơm bánh răng tên tiếng anh là gear pump hay còn gọi là bơm nhông. Loại bơm này bơm hút được các chất sệt, các dung dịch có độ dính cao hoặc nhiệt độ lớn.
• Bơm nhông tạo được áp suất lớn vì cánh bơm là hợp kim thép siêu bền hoặc bằng inox, nó khỏe hơn bơm nước nhiều lần và thường vận hành bằng motor tốc độ chậm hoặc motor giảm tốc, động cơ chỉnh tốc. Do đó, đây là ưu tiên trong lựa chọn của nhiều khách hàng khi cần sử dụng một thiết bị bơm trong những môi trường khắc nghiệt.

2) Ứng dụng máy bơm bánh răng

• Bơm các loại dung môi có độ nhớt cao, đặc sệt
• Bơm được các loại hóa chất: soda, nhựa, men, chất kết dính
• Bơm trong các nhà máy sản xuất sơn, bột, nước trái cây
• Dùng trong bộ phận của xe nâng hàng, nâng người
• Dùng trong bơm dầu thủy lực FO
• Ứng dụng với vai trò là máy bơm sơ cấp (máy bơm đầu) trong hệ thống tăng áp nước trong tòa nhà cao tầng,..
• Ngoài ra, bơm bánh răng nhông còn được sử dụng trong hệ thống thang máy.

3) Ưu điểm của máy bơm bánh răng

Máy bơm nhông được nhiều khách hàng yêu thích và ưu tiên lựa chọn để sử dụng trong nhiều lĩnh vực công nghiệp sản xuất. Những thông tin về ưu điểm và nhược điểm của sản phẩm này chắc chắn sẽ giúp cho người sử dụng có thêm sự cân nhắc và đánh giá trước khi đưa ra sự lựa chọn cho phù hợp.

Những ưu điểm nổi bật của các dòng thiết bị bơm bánh răng bao gồm:

• Là loại máy bơm hút được các chất lỏng độ sệt cao tốt nhất
• Đa dạng sản phẩm trên thị trường cho người tiêu dùng lựa chọn
• Giá thành phải chăng, nhiều lựa chọn cho người dùng
• Kích thước nhỏ gọn, dễ di chuyển và lắp đặt
• Cấu tạo đơn giản, dễ tháo lắp và bảo trì
• Dễ dàng điều chỉnh lưu lượng bơm phù hợp bằng biến tần hoặc motor điều tốc.

4) Nhược điểm của máy bơm bánh răng

Bên cạnh những ưu điểm, máy bơm nhông cũng còn một số nhược điểm nhất định, tùy thuộc vào từng phân loại máy. Việc tìm hiểu những thông tin này giúp khách hàng lựa chọn được sản phẩm ưng ý nhất.

• Máy bơm dầu bánh răng được thiết kế cố định về số răng và số vòng quay, do đó, người dùng sẽ không thể tự điều chỉnh công suất và tốc độ của máy.
• Công suất máy bơm nhỏ nên không phù hợp hoạt động trong những hệ thống bơm áp suất cao.
• Thiết kế bơm răng cưa nên sau một khoảng thời gian sử dụng sẽ dễ dàng xuất hiện tình trạng bị mài mòn.
• Chi phí bảo hành và thay thế các linh kiện của máy bơm cao cho mỗi lần kiểm tra, sửa chữa.
• Phát ra tiếng ồn lớn ra môi trường xung quanh khi hoạt động, đồng thời rung lắc mạnh.

5) Cấu tạo của bơm bánh răng

Các loại bơm nhông bánh răng thường gồm các bộ phận chính như sau:

• Buồng bơm bằng gang hoặc inox. Đây là bộ phận chính, chứa bộ phận là nguồn điện cùng những linh kiện khác của máy bơm. Nhờ bộ phận này, sẽ bảo đảm cho hoạt động của các bộ phận được trơn tru hơn.
• Cống kết nối, còn gọi là ống hút và ống xả: kích thước 1 inch, 1.5 inch, 2 inch và 3 inch, tương ứng với 25mm, 40mm, 50mm, 80mm. Bộ phận này đóng vai trò giúp hút và bơm nước ra bên ngoài, đảm bảo đạt được hiệu quả sử dụng máy bơm như mong muốn của khách hàng.
• Bánh răng chủ động và bánh răng bị động: là hai bộ phận cấu thành không thể thiếu trong máy bơm bánh răng. Khi hoạt động, máy bơm chủ động sẽ kéo bánh răng bị động cùng xoay, từ đó giúp hút và đẩy chất lỏng. Bộ phận này thường được làm từ hợp chất kim loại bền và cứng cáp để kéo dài tối đa tuổi thọ của sản phẩm.
• Khớp nối: là phần nối trục động cơ với đầu bơm có bánh răng nhông.
• Động cơ điện, hoặc motor giảm tốc, đây là phần tạo lực đẩy chất sệt đi xa.
• Ống nhựa cứng hoặc ống cao su mềm hoặc ống silicon, nối với đầu hút và đầu xả. Chất liệu của ống dẫn càng bền sẽ giúp đảm bảo cho hoạt động của máy đạt được hiệu quả cao nhất. Đồng thời sẽ hạn chế tối đa các tình trạng như bị vỡ, bể ống dẫn, gây tràn chất lỏng,..
• Van an toàn: để xử lý tình huống áp suất tang mạnh mà không bị vỡ buồng bơm.

6) Nguyên lý hoạt động bơm bánh răng

Bơm bánh răng được vận hành theo nguyên lý hút và nén chất lỏng trong một thể tích kín có dung tích thay đổi. Để làm được nhiệm vụ này, máy bơm thường có hai bánh răng chính, một bánh răng nằm trong và một bánh răng nằm ngoài. Hai bánh răng này có hình dạng và kích thước phù hợp với nhau, tạo thành một khối bánh răng.

Nguyên lý bơm bánh răng ăn khớp cụ thể như sau:

• Ban đầu, khi bánh răng nằm trong và bánh răng nằm ngoài chưa tiếp xúc, không có chất lỏng nào trong khoang bơm.
• Quá trình hút: Khi bánh răng quay, không gian giữa hai bánh răng bắt đầu mở rộng. Việc này tạo ra áp suất thấp ở khu vực hút. Do đó, chất lỏng ở bên ngoài bơm sẽ được hút vào khoang bơm thông qua cổng hút.
• Quá trình đẩy: Khi bánh răng tiếp tục quay, không gian giữa hai bánh răng bắt đầu thu hẹp. Áp suất ở khu vực gần cổng xả tăng lên, đẩy chất lỏng ra khỏi khoang bơm.
• Quá trình hút và đẩy chất lỏng được lặp lại liên tục khi bánh răng tiếp tục quay. Điều này tạo ra một luồng chất lỏng liên tục từ cổng hút đến cổng xả, cung cấp áp lực và dòng chảy cho hệ thống.

Các bánh răng trong máy bơm bánh răng cần được chế tạo chính xác để đảm bảo khớp hoàn hảo và không có khoảng trống giữa chúng. Điều này đảm bảo hiệu suất hoạt động cao và giảm thiểu sự rò rỉ chất lỏng.

7) Phân loại máy bơm bánh răng

Các loại bơm bánh răng hiện được bán trên thị trường rất đa dạng. Dưới đây là một số tiêu chí phân loại sản phẩm phổ biến để người mua có thể tham khảo trước khi lựa chọn.

a) Phân loại bơm bánh răng theo chất liệu

• Bơm bánh răng đầu inox: hút được thực phẩm và mỹ phẩm
• Bơm bánh răng đầu gang: hút được các loại dầu máy, keo và sơn công nghiệp
• Bơm bánh răng bằng nhựa: là loại bơm giá rẻ, hút được dược phẩm hoặc hóa chất ăn mòn

b) Phân loại bơm bánh răng theo cấu tạo

• Máy bơm bánh răng thủy lực: là loại dùng sức nén của dầu để đẩy trục nhông làm việc.
• Máy bơm bánh răng loại nhỏ: kích thước ống dưới 15mm, trọng lượng dưới 5 kg, chuyên dùng cho việc dân dụng
• Máy bơm bánh răng ăn khớp trong: loại này di chuyển chất lỏng bằng cách liên tục bao bọc một thể tích cố định bên trong các bánh răng lồng vào nhau, để tạo ra một dòng chảy không có xung nhịp nhàng tỷ lệ với tốc độ quay của các bánh răng của nó.
• Máy bơm bánh răng ăn khớp ngoài: là bơm thể tích với cặp bánh răng ăn khớp ngoài với nhau, hai bánh răng có cùng kích thước và quay quanh hai trục bơm đặt song song

c) Phân loại bơm bánh răng theo ứng dụng

• Máy bơm thực phẩm bánh răng: Được thiết kế và chế tạo đặc biệt để đáp ứng yêu cầu vệ sinh và an toàn trong ngành công nghiệp thực phẩm.
• Máy bơm dầu bánh răng: Thích hợp cho việc bơm các loại dầu và chất lỏng có độ nhớt cao.
• Máy bơm bánh răng hóa chất: Được làm từ vật liệu chống ăn mòn và chịu được hóa chất để bơm các chất lỏng hóa chất.

8) Các hãng sản xuất máy bơm bánh răng uy tín nhất hiện nay

Trên thị trường hiện nay có nhiều hãng sản xuất và cung cấp máy bơm bánh răng. Trong đó thiết bị của các hãng dưới đây được người dùng đánh giá cao về chất lượng gồm:

a) Máy bơm bánh răng Parker

Máy bơm bánh răng PGP Parker là một sản phẩm trong lĩnh vực công nghiệp và cơ khí được sản xuất bởi Parker Hannifin. Đây là tập đoàn công nghệ toàn cầu chuyên về các giải pháp điều khiển và chuyển động. Máy bơm nhông Parker có tính ứng dụng cao, dùng được trong nhiều lĩnh vực như dầu khí, hóa chất, thực phẩm và đồ uống, xây dựng,... Các thiết bị bơm thủy lực bánh răng Parker cũng được dùng phổ biến ở Việt Nam.

Một số dòng bơm bánh răng Parker được ưa chuộng như: PGP/PGM 500, PGP N0620-01044, PGP 020, PGP 300 series,...

b) Máy bơm bánh răng Blackmer

Blackmer là một thương hiệu nổi tiếng trong lĩnh vực sản xuất máy bơm bánh răng. Đặc biệt là các loại máy bơm ăn khớp bánh răng cho các ứng dụng công nghiệp và dầu khí. Sản phẩm của hãng có chất lượng ổn định, công nghệ hiện đại, giá thành không quá cao.

Một số model máy bơm bánh răng Blackmer nổi bật như: Blackmer SX series, Blackmer GNX series, Blackmer XLW series,...

c) Máy bơm bánh răng Maag Pump Systems

Maag Pump Systems là một công ty chuyên sản xuất máy bơm bánh răng cao cấp. Thiết bị của Maag chủ yếu ứng dụng trong các ngành ngành hóa chất, nhựa và chế biến thực phẩm.

Các dòng máy bơm bánh răng Maag Pump Systems được ưa chuộng như: Maag Extrusion Gear Pumps, Maag Chemical Process Pumps, Maag Industrial Gear Pumps,...

d) Máy bơm bánh răng KRAL AG

KRAL AG là một nhà sản xuất máy bơm bánh răng đáng tin cậy. Hãng đặt trụ sở tại Áo và dùng công nghệ sản xuất tiên tiến hàng đầu châu Âu. Công ty này cung cấp các giải pháp bơm chất lỏng và công nghệ đo lường cho nhiều ngành công nghiệp khác nhau.

Khách hàng có thể tham khảo 1 số dòng máy bơm bánh răng nổi bật của KRAL AG như: KRAL Screw Pumps, KRAL Compact Pumps, KRAL Marine Pumps, KRAL Marine Pumps,...

e) Máy bơm bánh răng Flowserve

Flowserve là một tập đoàn đa quốc gia chuyên cung cấp các giải pháp công nghệ cao cho ngành công nghiệp. Trong đó, máy bơm bánh răng là một trong những sản phẩm chủ lực của hãng. Họ được biết đến với sản phẩm chất lượng và dịch vụ hậu mãi tốt.

Máy bơm bánh răng Flowserve có 1 số dòng nổi bật như: Flowserve FRBH, Flowserve MS, Flowserve Innomag, Flowserve D Series,...

f) Máy bơm bánh răng KCB

KCB là một thương hiệu chuyên sản xuất bơm bánh răng giá rẻ nổi tiếng ở nước ta. Hãng đặt nhà máy ở Đài Loan, sản xuất theo công nghệ tiên tiến, đạt tiêu chuẩn chất lượng châu Âu. Máy bơm bánh răng KCB nổi tiếng có chất lượng ổn định, cấu trúc chắc chắn và giá thành phải chăng. Khách hàng có thể tham khảo 1 số dòng máy bơm bánh răng được ưa chuộng của KCB như:  KCB Series, KCB Lube Oil Pump, KCB Gear Pump Heavy Duty,...

Đáng chú ý nhất là các dòng máy bơm dầu bánh răng đầu gang KCB có nhiều ưu điểm như: giá thành rẻ, hoạt động ổn định không gây tiếng ồn, bơm chắc chắn dễ lắp đặt. Ngoài tùy chọn đầu gang thì khách hàng có thể chọn máy bơm dầu bánh răng đầu inox KCB cho các ứng dụng bơm chất ăn mòn. Máy bơm này có thể xử lý tốt dầu khí, dầu máy, dầu tái chế, dầu cá, dầu điều,... Các model điển hình khách hàng có thể tham khảo như: KCB 18.3, KCB 83.3, KCB 5.5,...

Ngoài ra, một số hãng sản xuất máy bơm bánh răng khác cũng được nhiều khách hàng đánh giá cao như: NYP, 2CY, NTP, Maruti, Koshin,...

9) Cách lắp đặt máy bơm bánh răng

Các bước lắp đặt máy bơm bánh răng thực hiện như sau:

Bước 1: Chuẩn bị trước khi lắp đặt:

• Kiểm tra và xác định vị trí lắp đặt máy bơm bánh răng trong hệ thống.
• Đảm bảo rằng các điều kiện xung quanh đủ rộng để tiến hành lắp đặt và bảo trì máy bơm.
• Kiểm tra kết cấu và nền móng để đảm bảo đủ khả năng chịu tải và ổn định cho máy bơm.

Bước 2: Tiến hành lắp đặt:

• Đặt máy bơm nhông vào vị trí lắp đặt và cố định nó bằng cách sử dụng các bu lông, ốc vít hoặc hệ thống gắn kết khác.
• Đảm bảo máy bơm được căn chỉnh đúng hướng và vị trí theo yêu cầu của hệ thống.
• Kết nối các đường ống vào và ra của máy bơm với hệ thống cấp nước hoặc cấp chất lỏng.
• Đảm bảo rằng các kết nối đường ống được chặt chẽ và không có rò rỉ.

Bước 3: Kiểm tra và bảo trì:

• Sau khi máy bơm được lắp đặt, kiểm tra kỹ lưỡng các kết nối và đường ống để đảm bảo chúng hoạt động bình thường và không có rò rỉ.
• Xác nhận rằng máy bơm được cấp đủ nguồn điện và được kết nối chính xác với hệ thống điện của nhà máy hoặc tòa nhà.
• Thực hiện việc bảo trì định kỳ cho máy bơm bánh răng để đảm bảo hiệu suất ổn định và tuổi thọ máy bơm.

Để sử dụng hiệu quả máy bơm nhông cần lưu ý:

• Chất lỏng càng sệt thì phải chọn động cơ càng khỏe, và tốc độ chậm đi.
• Ống dẫn chất sệt không nên nhỏ nhiều quá so với cổng kết nối hút xả của bơm, trách gây ra hiện tượng dò dầu ra ngoài.
• Đảm bảo vị trí lắp đặt máy bơm bánh răng phải là vị trí bằng phẳng, khô ráo, ổn định, có mái che chống mưa.
• Với các chất có tính ăn mòn, buộc phải dung cánh bơm inox.
• Cần có van an toàn để xử lý áp suất tăng đột biến

10) Hướng dẫn chọn đầu bơm bánh răng

Chọn vật liệu đầu bơm bánh răng phù hợp sẽ quyết định đến hiệu suất và độ bền của máy. Đặc biệt trong những ứng dụng bơm hóa chất, chất ăn mòn. Khách hàng có thể dựa vào các tiêu chí dưới đây để chọn đầu bơm bánh răng phù hợp.

a) Đầu bơm bánh răng cho chất không ăn mòn

Máy bơm bánh răng khi bơm chất không ăn mòn có thể chọn đầu bơm bằng nhiều vật liệu như:

• Thép carbon: vật liệu phổ biến, đa dụng, khả năng chịu lực và độ bền tốt.

• Nhôm: vật liệu khá phổ biến, nhẹ, dễ lắp đặt

• Thép không gỉ: độ bền cao, khả năng chịu lực tốt

• Hợp kim đồng: độ sạch cao, phù hợp để bơm trong ngành thực phẩm, đồ uống

b) Đầu bơm bánh răng cho chất ăn mòn nhẹ

Máy bơm bánh răng có đầu bơm bằng các vật liệu sau có thể xử lý tốt chất ăn mòn nhẹ:

• Thép không gỉ, inox 304: khả năng chống ăn mòn trung bình, chịu lực tốt, độ bền cao
• Nhựa kỹ thuật: như PVC, PP, PTEE: khả năng chống ăn mòn tốt, đặc tính nhẹ, bền
• Hợp kim nhôm - Silic: phù hợp bơm chất lỏng nhớt, ăn mòn nhẹ

c) Đầu bơm bánh răng cho chất ăn mòn mạnh

Bơm bánh răng có đầu bơm bằng Teflon, PVDF hoặc nhựa cao cấp mới có khả năng xử lý tốt chất ăn mòn mạnh. Ngoài ra cần dựa vào các đặc tính khác của chất bơm để chọn vật liệu đầu bơm bánh răng chính xác.

11) Bảng giá máy bơm bánh răng

Bảng giá các loại bơm bánh răng phụ thuộc vào dòng máy, công suất, tỉ giá USD, số lượng hàng mua sỉ hay lẻ, và từng tỉnh thành sẽ có chính sách khác nhau. Sau đây là giá trung bình của máy bơm bánh răng trên toàn quốc. Nếu cần giá chính thức và mới nhất, xin gọi số 0968140191 để nhận tư vấn.

Bảng giá máy bơm bánh răng được dùng phổ biến nhất tại Việt Nam như sau:

• Giá máy bơm bánh răng Koshin GB-GC: khoảng 5.600.000 - 11.200.000 đồng
• Giá máy bơm bánh răng 2CY 3/25 vật liệu inox: khoảng 11.040.000 đồng
• Giá máy bơm bánh răng 2CY 4.2/25: khoảng 13.200.000 đồng
• Giá máy bơm bánh răng thủy lực HGP-4A-60: khoảng 1.000.000 - 3.000.000 đồng
• Giá máy bơm bánh răng YCB30/0.6: khoảng 31.987.500 đồng
• Giá máy bơm bánh răng A06CU1-025 Puly dây đai NTP: khoảng 2.600.000 đồng
• Giá máy bơm bánh răng KCB 33.3: khoảng 6.560.000 đồng
• Giá máy bơm bánh răng chất đặc sệt Maruti : khoảng 4.550.000 đồng
• Giá máy bơm bánh răng 12v loại nhỏ: 600.000 đồng
• Giá máy bơm bánh răng 12V 15W 2L Smartpumps BR-540: 350.000 đồng

Trên đây là thông tin chi tiết về máy bơm bánh răng. Mời tham khảo các loại máy bơm bánh răng bán chạy dưới đây.
