Motor Rung 4kW 5.5HP

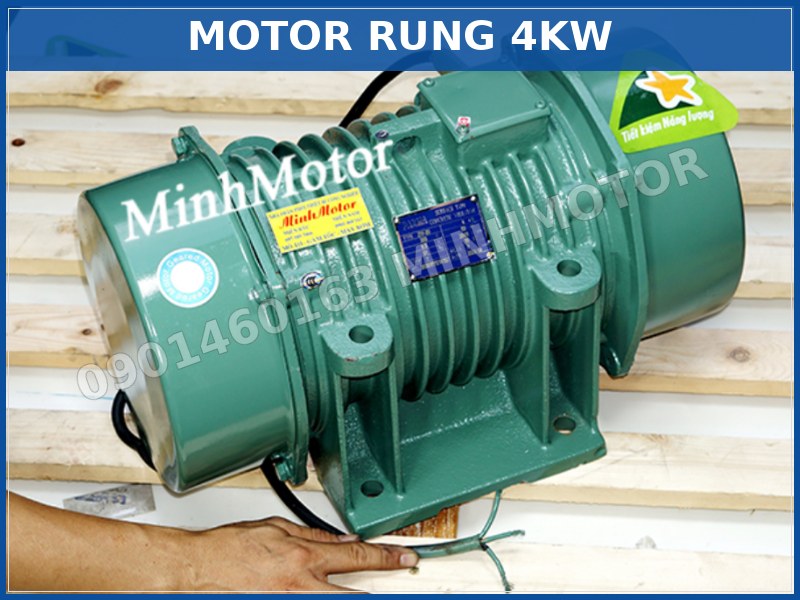

Motor rung 4kW (động cơ rung 4kW 5.5HP, đầm rung 4kW) mã ZW-20 là motor rung 3 pha 380V, 2 cực, quay 2840 vòng/phút, sinh lực rung 50 kN từ khối lệch tâm liền khối trên trục. Với thân gang nặng 61 kg và lực rung cố định, motor rung 4kW được dùng cho bàn rung đúc cấu kiện bê tông cỡ lớn, cốp pha thép, phễu silo và máng cấp liệu cần lực rung mạnh, ổn định. Nội dung dưới đây đi qua thông số theo tem máy, cách quy đổi lực rung ra biên độ và gia tốc thực tế, cách bố trí, lắp đặt và những câu hỏi người dùng thường gặp với motor rung 4kW.

1. Motor rung 4kW 5.5HP là gì?

Motor rung 4kW là đầm rung gắn bề mặt (surface type concrete vibrator): một động cơ không đồng bộ 3 pha được gia cố vỏ, trục, vòng bi, trên trục lắp khối kim loại lệch tâm. Mỗi vòng quay, khối lệch tâm tạo ra một lực ly tâm quay tròn; lực đó đi qua chân đế vào kết cấu và làm toàn bộ bàn, khuôn hay phễu rung với tần số khoảng 47 Hz.

Mã ZW-20 là loại lực rung cố định: khối lệch tâm được đúc liền và cân chỉnh sẵn để cho lực 50 kN tại 50 Hz, không có quả văng xoay chỉnh phần trăm. Kiểu thiết kế này phù hợp các thiết bị chạy một chế độ ổn định như bàn rung, cốp pha, nơi cần lực rung giống nhau từ ca này sang ca khác mà không sợ người vận hành chỉnh sai.

Với công suất 4kW, đây là một trong những cỡ lớn của nhóm motor rung 3 pha, khỏe hơn rõ rệt so với các motor rung phổ thông nhờ khối lệch tâm lớn và thân vỏ nặng, nhiều gân.

2. Thông số kỹ thuật motor rung 4kW 5.5HP

a. Thông số và kích thước motor rung 4kW ZW-20

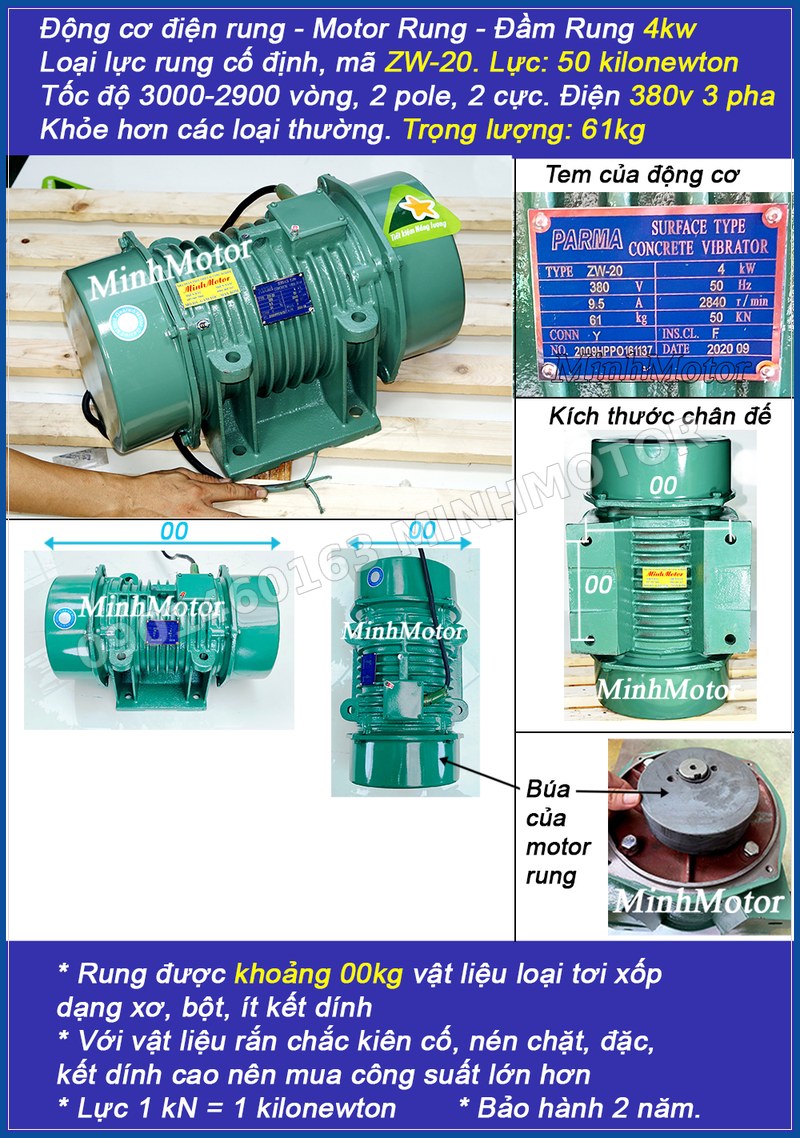

Ảnh dưới tổng hợp tem máy, hình dáng thân, chân đế và khối lệch tâm của motor rung 4kW ZW-20:

• Chân đế đúc liền thân, 4 lỗ bắt bu lông, gân chịu lực dày ở cả hai bên.
• Khối lệch tâm (búa) nằm dưới nắp che hình trụ ở đầu trục.
• Tem máy ghi đủ mã ZW-20, 4 kW, 380V, 9,5 A, 2840 vòng/phút, 61 kg, 50 kN.

b. Thông số điện và lực rung motor rung 4kW ZW-20

• 50 kN là lực cực đại ở 50 Hz; chạy biến tần tần số thấp hơn thì lực giảm theo bình phương tốc độ.
• Trọng lượng motor 61 kg cũng tính vào khối lượng phần rung khi tính biên độ.
• Dòng 9,5 A dùng để cài rơ le nhiệt, chọn CB, khởi động từ và tiết diện cáp.

c. Quy đổi lực rung 50 kN ra biên độ và gia tốc

Mô-men lệch tâm của motor rung 4kW suy ra từ tem máy: m·e = F / ω² = 50.000 / (297,4)² ≈ 0,57 kg·m. Với kết cấu đặt trên lò xo hoặc gối cao su, biên độ rung một phía ≈ m·e / M và gia tốc rung ≈ F / M, trong đó M là tổng khối lượng phần rung (khung, khuôn, vật liệu, motor):

• Bảng tính cho kết cấu rung tự do trên gối đàn hồi; kết cấu tựa cứng xuống nền rung yếu hơn nhiều.
• Hai motor 4kW quay ngược chiều trên cùng khung cho tổng lực rung thẳng 100 kN, biên độ tính với lực gấp đôi.
• Khi bê tông, vật liệu bám dày lên khung, M tăng và biên độ giảm theo.

d. Cách đọc tem máy motor rung 4kW ZW-20

Tem máy gắn trên thân là căn cứ chính xác nhất để kiểm tra đúng motor 4kW khi nhận hàng, khi lắp thay thế hoặc khi cần cài đặt thiết bị bảo vệ:

• SURFACE TYPE CONCRETE VIBRATOR: đầm rung bê tông gắn bề mặt, tức loại gắn ngoài khuôn, bàn, cốp pha, khác với dùi đầm cắm vào bê tông.
• TYPE ZW-20 – 4 kW: mã motor và công suất định mức trên trục.
• 380 V – 50 Hz: điện áp dây và tần số nguồn 3 pha cần cấp.
• 9.5 A: dòng định mức khi chạy đủ tải; dòng đo thực tế cao hơn đáng kể là dấu hiệu điện áp thấp, mất pha hoặc kết cấu không phù hợp.
• 2840 r/min: tốc độ quay thực, cũng là số lần rung mỗi phút.
• 61 kg – 50 KN: trọng lượng motor và lực rung cực đại.
• CONN Y: cuộn dây đấu sao; INS.CL F: cách điện chịu tới 155 °C.
• NO và DATE: số máy và tháng năm sản xuất, dùng để đối chiếu bảo hành.

3. Cấu tạo motor rung 4kW

• Thân gang nhiều gân: các gân tròn chạy quanh thân tăng độ cứng và diện tích tản nhiệt, giúp motor chạy liên tục mà không cần quạt làm mát.
• Chân đế đúc liền: 4 lỗ bắt bu lông, gân dày nối chân đế với thân để chịu lực rung 50 kN lặp lại hàng chục lần mỗi giây.
• Cuộn dây 3 pha 2 cực: cách điện cấp F, tẩm sấy chặt chống xô lệch do rung.
• Trục và vòng bi: trục đường kính lớn, vòng bi chịu tải hướng kính cao vì trực tiếp gánh lực ly tâm.
• Khối lệch tâm (búa): khối kim loại dày hình bán nguyệt, siết chặt trên trục và nằm dưới nắp che.
• Nắp che, hộp cực và cáp: nắp trụ kín bụi nước, hộp cực trên thân, cáp cao su mềm chịu rung.

4. Ứng dụng của motor rung 4kW

• Bàn rung đúc cấu kiện lớn: cống hộp, cống tròn đường kính lớn, dầm, cọc, tấm tường, cột điện ly tâm, bó vỉa, panel bê tông nhẹ.
• Cốp pha thép: đầm ngoài cho cột, vách, dầm cầu, đốt cống, nơi cốt thép dày khó đưa dùi đầm vào.
• Phễu, silo lớn: phá vòm, chống kẹt xi măng, cát ẩm, tro bay, quặng mịn, bột đá.
• Máng cấp liệu, sàng rung tải nặng: cấp đá cho máy nghiền hàm, sàng cát đá, sàng quặng, than.
• Bàn lèn khuôn, nén liệu: lèn cát khuôn đúc gang thép, nén bao, thùng bột trước khi đóng gói.

5. Bố trí motor rung 4kW trên thiết bị

Bàn rung và khuôn đúc

• Bàn nhỏ dùng 1 motor đặt gần trọng tâm; bàn dài, khuôn lớn dùng 2 hoặc 4 motor chia đều để rung đồng đều trên toàn mặt.
• Vị trí bắt motor phải nằm trên dầm chính của bàn, có bản mã dày và gân hàn lan ra các dầm phụ.
• Bàn đặt trên lò xo hoặc cao su giảm chấn để giữ năng lượng rung trong bàn, không truyền xuống nền xưởng.

Cốp pha

• Gắn motor lên khung sườn cứng của cốp pha bằng gá kẹp hoặc bản mã hàn, không gắn giữa tấm tôn.
• Cột, vách cao bố trí nhiều motor so le theo chiều cao, cho rung theo từng lớp đổ bê tông.

Phễu, silo

• Đặt ở phần côn, khoảng 1/3 chiều cao côn tính từ cửa xả; silo lớn thêm motor thứ hai đối diện, cao hơn.
• Chỉ rung khi cửa xả mở và có liệu chảy, rung khi cửa đóng làm liệu nén chặt và kẹt nặng hơn.

Máng cấp liệu, sàng

• Hai motor giống nhau quay ngược chiều, đặt đối xứng; đường tác dụng lực tổng đi qua trọng tâm khung.
• Góc phương rung so với mặt sàng thường 30–45°, chỉnh góc bằng cách thay đổi góc nghiêng bệ bắt motor.

6. Lắp đặt và vận hành motor rung 4kW

Gá lắp cơ khí

• Mặt bắt motor phẳng, đủ dày, gia cường gân; mặt mỏng sẽ rung theo motor gây tiếng vỗ, nứt mối hàn.
• Bắt 4 bu lông cấp bền từ 8.8 trở lên, có đai ốc khóa hoặc long đền vênh, siết đều theo đường chéo.
• Siết kiểm tra bu lông sau 1–2 giờ và sau 8 giờ chạy đầu tiên, rồi kiểm tra định kỳ theo ca.
• Motor nặng 61 kg: dùng palăng, dây cẩu khi nâng lắp, và buộc thêm cáp thép an toàn chống rơi.

Điện

• Nguồn 3 pha 380V, motor đấu sao (Y) theo tem; cấp qua CB, khởi động từ và rơ le nhiệt cài khoảng 10–10,5 A.
• Cáp cao su mềm 4 lõi từ 2,5 mm² trở lên, cố định vào khung có chừa đoạn chùng, không để cáp căng hay cọ vào cạnh sắc.
• Nối đất vỏ motor và khung rung, đặc biệt ở bãi đúc ẩm ướt.
• Khi dùng 2 motor rung thẳng, đảo 2 pha của một motor để hai motor quay ngược chiều nhau, kiểm tra chiều quay trước khi bắt nắp che.

Vận hành an toàn

• Không chạy motor khi chưa bắt chặt, không để người đứng trên bàn rung khi đang chạy.
• Dừng rung khi mặt bê tông đã nổi lớp vữa mỏng, hết bọt khí; rung thừa gây phân tầng và hại khung.
• Theo dõi tiếng kêu và nhiệt độ vỏ; tiếng kêu đổi giọng thường là lỏng bu lông hoặc nứt bản mã.

7. Chạy motor rung 4kW bằng biến tần và hiện tượng cộng hưởng

Vì lực rung cố định, biến tần là cách thực tế nhất để hạ lực rung của motor 4kW cho các khuôn nhỏ, vật liệu dễ phân tầng hoặc để rung "mềm" lúc bắt đầu đổ bê tông. Lực ly tâm tỉ lệ với bình phương tốc độ nên chỉ cần giảm tần số một chút, lực đã giảm khá nhiều:

• Không chạy vượt 50 Hz: lực rung tăng theo bình phương, vòng bi và chân đế bị quá tải.
• Khi khởi động và dừng, tốc độ đi qua tần số riêng của khung lò xo, có thể làm khung lắc rất mạnh trong vài giây; cài thời gian tăng tốc ngắn vừa phải và dùng hãm DC hoặc dừng nhanh để qua vùng cộng hưởng.
• Hai motor rung chạy chung một biến tần phải cài bảo vệ nhiệt riêng cho từng motor.

8. Ví dụ tính rung cho bàn rung dùng motor rung 4kW

Bàn rung 2,0 × 1,2 m, khung thép nặng 350 kg, khuôn 250 kg, đổ 0,3 m³ bê tông (khoảng 720 kg), bàn đặt trên 6 gối cao su:

• Phương án 2 motor rung thẳng đứng mạnh và đều hơn, hợp bàn dài, khuôn cao.
• Nếu bê tông bị phân tầng, giảm thời gian rung hoặc hạ tần số biến tần thay vì tháo bớt motor.
• Tính lại mỗi khi đổi khuôn nặng hơn, vì biên độ giảm tỉ lệ thuận với khối lượng tăng thêm.

9. Video motor rung 4kW chạy thực tế

Video dưới đây quay motor rung 4kW ZW-20 thực tế, thấy rõ thân vỏ, chân đế, tem máy và kích cỡ của motor so với tay người:

10. Dấu hiệu motor rung 4kW làm việc không bình thường

• Dòng điện vượt 9,5 A, motor nóng nhanh: điện áp thấp, lệch pha, mất pha hoặc kết cấu quá cứng, quá nặng.
• Tiếng kêu rè, lạch cạch: bu lông chân đế lỏng, bản mã nứt, nắp che lỏng.
• Không quay, chỉ ù: mất một pha, tiếp điểm khởi động từ rỗ, hoặc cáp bị đứt ngầm do rung gập lâu ngày.
• Bàn rung chỗ mạnh chỗ yếu: vị trí motor lệch trọng tâm, mặt bàn thiếu dầm truyền rung.
• Sàng lắc xoắn thay vì rung thẳng: hai motor quay cùng chiều hoặc lắp không đối xứng.

Motor rung 4kW ZW-20 thuộc danh mục motor rung; xét về phần động cơ, đây là loại động cơ điện 3 pha trong nhóm động cơ điện, được thiết kế riêng để làm việc trong điều kiện rung liên tục.

11. Câu hỏi thường gặp về motor rung 4kW

• Motor rung 4kW ZW-20 có điều chỉnh lực rung được không? Khối lệch tâm là loại cố định nên không xoay chỉnh được; muốn giảm lực có thể dùng biến tần chạy tần số thấp hơn, ví dụ 40 Hz lực còn khoảng 64%, tức khoảng 32 kN.
• Lực rung 50 kN bằng bao nhiêu kg? Khoảng 5.100 kgf lực ly tâm cực đại tác động lên kết cấu; con số này không đồng nghĩa với khối lượng vật liệu motor rung được.
• Motor rung 4kW cần nguồn điện gì? Điện 3 pha 380V, 50 Hz, motor đấu sao theo tem máy; không chạy trực tiếp điện 1 pha.
• Chỉ có điện 1 pha có dùng motor rung 4kW được không? Phải dùng biến tần ngõ vào 1 pha 220V, ngõ ra 3 pha 380V, công suất chọn dư hơn motor để chịu dòng khởi động của tải rung; đường dây 1 pha cũng phải đủ tải.
• Motor rung 4kW 2 cực phù hợp vật liệu gì? Rung tần số cao, biên độ nhỏ, phù hợp đầm chặt bê tông, vật liệu hạt mịn, bột và chống bám phễu; sàng cục to, hạt thô thường cần rung chậm, biên độ lớn.
• Gắn 2 motor rung 4kW có cần bộ đồng bộ không? Không, hai motor giống nhau gắn trên một khung đàn hồi tự đồng bộ pha nhờ dao động của chính khung; chỉ cần đặt đối xứng và cho quay ngược chiều.
• Vì sao gắn motor rung 4kW vào khuôn mà rung vẫn yếu? Khuôn quá nặng, tựa cứng xuống nền hoặc bản mã mỏng làm hao lực; cần đặt khuôn trên gối đàn hồi và gia cường vị trí bắt motor.
• Motor rung 4kW có chạy liên tục được không? Được, motor được thiết kế cho rung liên tục, với điều kiện bắt chắc, điện áp ổn định và thân vỏ không bị bê tông, bụi bám dày cản tản nhiệt.
• Motor rung 4kW gắn lên phễu tôn được không? Được nếu hàn bản mã dày có gân ở phần côn; gắn thẳng lên tôn mỏng sẽ nứt thành phễu quanh chân motor sau thời gian ngắn.
• Motor rung 4kW đặt ngoài trời được không? Được, vỏ kín và cáp cao su chịu môi trường công trường; nên che mưa nắng trực tiếp cho hộp cực và không để motor ngập nước.
• Có thể tháo khối lệch tâm để tăng hoặc giảm lực rung không? Không nên; khối lệch tâm đã cân chỉnh theo 50 kN và tải vòng bi, tự cắt bớt hay hàn thêm làm sai lực rung và giảm tuổi thọ vòng bi.
• Motor rung 4kW dùng cho máy làm gạch block được không? Được, motor 2 cực 50 kN phù hợp bàn rung khuôn gạch block, gạch lát, bó vỉa cỡ lớn, thường lắp theo cặp đối xứng.
• Thay motor rung cũ bằng motor rung 4kW cần lưu ý gì? So lực rung, tốc độ và khoảng cách lỗ chân đế với motor cũ; khác lỗ thì làm bản mã trung gian, đồng thời kiểm tra lại CB, rơ le nhiệt và cáp theo dòng 9,5 A.
• Motor rung 4kW khác dùi đầm bê tông thế nào? Dùi đầm cắm vào bê tông và di chuyển theo người, còn motor rung 4kW gắn cố định ngoài khuôn, bàn, cốp pha, rung đều cả khối, phù hợp đúc cấu kiện hàng loạt.
• Dòng khởi động của motor rung 4kW khoảng bao nhiêu? Motor không đồng bộ khởi động trực tiếp thường có dòng khởi động khoảng 5–7 lần dòng định mức, tức vào khoảng 50–65 A trong thời gian ngắn, nên CB phải chọn loại dùng cho motor để không nhảy khi khởi động.
• Motor rung 4kW có chạy được ở nơi có bụi xi măng, bụi đá không? Được, vỏ kín và không có quạt hút gió nên bụi không bị hút vào cuộn dây; chỉ cần vệ sinh lớp bụi bám dày trên gân vỏ để motor giải nhiệt tốt.
• Motor rung 4kW lắp thẳng đứng hoặc nghiêng được không? Được, motor làm việc ở tư thế nằm ngang, thẳng đứng hay nghiêng; điều quan trọng là mặt bắt phẳng, cứng và bu lông có chống tự tháo, cáp ra đi xuống dưới để nước không chảy theo cáp vào hộp cực.
• Motor rung 4kW có dùng cho sàng rung thức ăn chăn nuôi, sàng hạt được không? Dùng được cho sàng tải lớn, liệu nặng; với sàng nhỏ, khung nhẹ, lực 50 kN dễ làm rung quá mạnh, cần tính khối lượng phần rung theo bảng ở mục 2 hoặc giảm tần số bằng biến tần.
• Thân motor rung 4kW nóng tay khi chạy có bình thường không? Thân ấm đến nóng tay khi chạy liên tục là bình thường với cách điện cấp F; nóng tới mức không chạm được, có mùi khét hoặc dòng vượt 9,5 A thì cần dừng kiểm tra điện áp, mất pha và kết cấu rung.
