7 Máy Bơm Cánh Gạt Bán Chạy Nhất Hiện Nay 03/2024

07 thg 8 2023 17:19

Máy bơm cánh gạt còn gọi là bơm cánh trượt. Đây là dòng máy bơm thuỷ lực hoạt động ổn định, đều đặn và có hiệu suất bơm cao. Cùng Minhmotor tìm hiểu thông tin về máy bơm cánh gạt và các dòng máy được sử dụng nhiều nhất trên thị trường tại bài viết dưới đây nhé.

1) Máy bơm cánh gạt là gì?

Máy bơm cánh gạt có tên tiếng Anh là Wing Pumb, đây là loại máy bơm nước công nghiệp được sử dụng rộng rãi trong các lĩnh vực, đặc biệt với các hệ thống thủy lực, các hệ thống dầu ép áp suất thấp và áp suất trung bình.

Bơm cánh gạt hay bơm cánh trượt hoạt động theo cơ chế hút đẩy chất lỏng nhờ vào việc tăng giảm áp suất luân phiên khi sử dụng. Đặc biệt máy bơm cánh gạt có thể thiết kế với lưu lượng cố định hoặc lưu lượng có thể điều chỉnh.

Đây là thiết bị có chức năng hút chất lỏng như dầu, nhớt, hóa chất … từ thùng chứa đến nguồn để bơm đẩy đi với áp suất và lưu lượng nhất định nhằm cung cấp cho thiết bị chấp hành hoạt động xi lanh.

2) Ứng dụng của máy bơm cánh gạt

Máy bơm cánh gạt có đa dạng mẫu mã và các tính năng nổi bật để phục vụ tốt nhất các nhu cầu cụ thể của người dùng. Sản phẩm được ưa chuộng và ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống, các ứng dụng cụ thể có thể kể đến như:

- Hút, đẩy dầu trong các máy ép, máy khoan, máy doa, máy tiện, máy đột…

- Bơm được lắp trong các trạm nguồn thủy lực, các máy ép dầu…

- Khai thác khoáng sản, luyện kim, sản xuất vật liệu xây dựng, xi măng, công nghiệp hóa chất, công nghiệp thực phẩm, ngành dệt may…

- Sử dụng cho các hệ thống ép dầu với áp suất thấp hoặc trung bình

- Dùng trong hệ thống ép của máy dọa, máy khoan, máy tiện, dùng cho các máy móc giới ngành đúc áp lực

- Phục vụ cho sản xuất gỗ, chế biến lâm sản, sản xuất tôn, thép, luyện kim, cơ khí chế tạo máy, xử lý rác thải…

- Sử dụng để hút đẩy các chất bám dính, đường, siro trong công nghệ thực phẩm, bơm hóa chất, gỗ, xà phòng, dung dịch tẩy rửa trong nhà máy hóa chất…

3) Cấu tạo của máy bơm cánh gạt

Máy bơm cánh gạt cũng giống các thiết bị thủy lực khác với nhiều dòng và nhiều loại khác nhau. Việc phân loại bơm chính xác sẽ giúp khách hàng sử dụng thiết bị hiệu quả và tối ưu nhất

Người ta căn cứ trên cấu tạo và đặc điểm vận hành mà chia thành 2 loại cơ bản là

  • Bơm cánh gạt đơn

Cấu tạo bơm cánh gạt loại đơn khá đơn giản gồm:

- Vỏ bơm hình trụ

- Lò xo

- Các cánh (bàn phẳng)

- Rotor đặt lệch tâm vỏ

- Đường cấp dầu vào

- Đường đẩy dầu ra

- Phớt làm kín

- Một khoang hút

- Một khoang đẩy

- Trên rotor của bơm được gắn các cánh gạt

máy bơm cánh gạt

  • Bơm cánh gạt kép

Bơm cánh gạt kép hay bơm lá kép có thiết kế và cấu tạo phức tạp hơn so với bơm đơn. Bơm cánh gạt có cấu tạo khác biệt với:

- Vỏ bơm

- Rotor

- Stator

- Buồng hút dầu

- Buồng đẩy dầu

- Hai khoang bơm dùng để hút

- Hai khoang bơm dùng để đẩy

- Nắp bích

- Phớt làm kín

- Cánh gạt

máy bơm cánh gạt

4) Ưu điểm của dòng máy bơm cánh gạt

Máy bơm cánh gạt có nhiều ưu điểm vượt trội khi sử dụng như:

  • Vật liệu bơm đa dạng, mỗi vật liệu bơm được sử dụng với các ứng dụng khác nhau
  • Máy bơm có động cơ giảm tốc, động cơ phòng nổ.
  • Máy bơm có nhiều ứng dụng với các ứng dụng bơm hóa chất và chất lỏng có tính độc hại
  • Dễ dàng bảo trì và sửa chửa
  • Tuổi thọ sử dụng cao, độ bền cao
  • Máy bơm hoạt động ổn định, không gây tiếng ồn
  • Có thể điều chỉnh và thay đổi lưu lượng bơm
  • Hiệu suất làm việc cao
  • Bơm có nhiều loại với nhiều công suất khác nhau nên có thể đáp ứng tất cả yêu cầu đa dạng của khách hàng

5) Nguyên lý hoạt động máy bơm cánh gạt

Nguyên lý hoạt động của máy bơm cánh gạt như sau:

  • Cấu trúc: Máy bơm cánh gạt bao gồm một buồng bơm hình chữ nhật, một rotor (cánh gạt) và một vỏ bơm. Buồng bơm được chia thành các phân khu bằng các tấm cánh gạt chạy dọc theo vòng tròn.
  • Quá trình hút chất lỏng: Khi rotor quay, các cánh gạt di chuyển từ phía hút vào buồng bơm. Khi cánh gạt di chuyển qua phần hút, không gian giữa cánh gạt và buồng bơm tăng, tạo ra một áp suất hạ thấp. Chất lỏng từ bên ngoài được hút vào buồng bơm thông qua cổng hút.
  • Quá trình nén chất lỏng: Khi cánh gạt di chuyển qua phần nén, không gian giữa cánh gạt và buồng bơm thu hẹp, tạo ra áp suất cao. Chất lỏng trong buồng bơm bị nén và được đẩy ra qua cổng xả.
  • Lưu lượng chất lỏng: Quá trình quay liên tục của rotor tạo ra một chu trình liên tục của hút và nén chất lỏng. Do đó, máy bơm cánh gạt có khả năng tạo ra một lưu lượng liên tục của chất lỏng.

6) Những máy bơm cánh gạt được dùng phổ biến nhất hiện nay

a) Máy bơm cánh gạt INOX BCT-60-LK 150w 50hz

Máy bơm cánh gạt INOX BCT-60-LK 150w 50hz là một sản phẩm chất lượng cao và hiệu suất ưu việt được thiết kế để đáp ứng nhu cầu bơm nước hiệu quả. Với công suất 150w và tần số hoạt động 50hz, máy bơm này là lựa chọn tuyệt vời cho các ứng dụng bơm nước trong gia đình, văn phòng, công trình xây dựng và nhiều ngành công nghiệp khác.Máy bơm cánh gạt INOX BCT-60-LK 150w 50hz là một sản phẩm chất lượng cao và hiệu suất ưu việt được thiết kế để đáp ứng nhu cầu bơm nước hiệu quả. Với công suất 150w và tần số hoạt động 50hz, máy bơm này là lựa chọn tuyệt vời cho các ứng dụng bơm nước trong gia đình, văn phòng, công trình xây dựng và nhiều ngành công nghiệp khác.

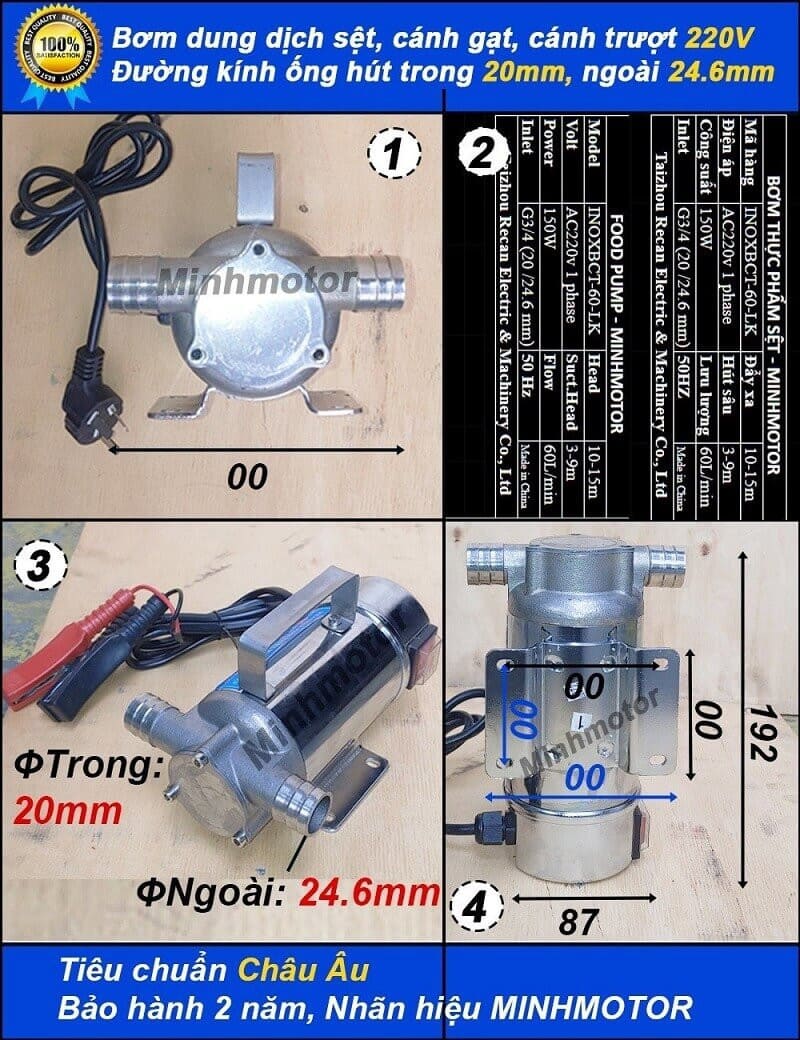

Máy bơm cánh gạt INOX BCT-60-LK 150w 50hz

  • Thông số kỹ thuật.
  • Model: INOX BCT-60-LK
  • Công suất 150w
  • Đẩy xa: 10-15m
  • Hút sâu: 3-9m
  • Lưu lượng: 60l/phút.

b) Máy bơm cánh gạt INOX BCT-70-LK 180w 50hz

Máy bơm cánh gạt INOX BCT-70-LK 180w 50hz là một sản phẩm chất lượng cao và hiệu suất ưu việt được thiết kế để đáp ứng nhu cầu khác nhau. Với công suất 180w và tần số hoạt động 50hz, đây là lựa chọn tuyệt vời cho các ứng dụng bơm nước trong gia đình, văn phòng, công trình xây dựng và nhiều ngành công nghiệp khác.

Máy bơm được làm bằng vật liệu inox cao cấp, có độ bền và khả năng chống ăn mòn cao. Nó được trang bị động cơ mạnh mẽ, có khả năng bơm với lưu lượng lớn và áp suất cao. Ngoài ra, với thiết kế nhỏ gọn, nó rất dễ dàng sử dụng và bảo trì.

Dưới đây là một số ưu điểm:

  • Chất lượng cao, hiệu suất ưu việt
  • Độ bền cao
  • Khả năng chống ăn mòn cao
  • Lưu lượng lớn, áp suất cao
  • Thiết kế nhỏ gọn, dễ dàng sử dụng, bảo trì
  • Giá thành hợp lý

Máy bơm cánh gạt INOX BCT-70-LK 180w 50hz

  • Đường kính trong ống hút xả: 20mm
  • Đường kính ngoài ống: 24.6mm
  • Tổng ngang: 125mm
  • Tổng dài: 192mm
  • Công suất: 180W
  • Điện áp DC 24v-12v
  • Lưu lượng 70L/phút
  • Cột áp 10-20m

c) Máy bơm cánh gạt F70 24v.

Máy bơm cánh gạt F70 24V là một sản phẩm chất lượng với hiệu suất tuyệt vời, được thiết kế đặc biệt để đáp ứng nhu cầu bơm nước trong các ứng dụng đa dạng. Với công suất hoạt động 24V, máy bơm này mang lại hiệu quả cao và tiết kiệm năng lượng, phục vụ tốt cho gia đình, văn phòng và các công trình công nghiệp.

  • Thông số kỹ thuật
  • Model: F70 24v
  • Đường kính ngoài ống hút xả: 12mm
  • Đường kính trong ống hút xả: 10mm
  • Cấu tạo bánh răng đồng thau
  • Lưu lượng: 1,2-6 l/phút.

d) Máy bơm cánh gạt đầu gang size 55

Máy bơm cánh gạt đầu gang size 55 là một giải pháp hiệu quả và tin cậy để đáp ứng nhu cầu bơm nước trong nhiều ứng dụng khác nhau. Với đầu gang kích thước 55, máy bơm này mang lại khả năng bơm nước mạnh mẽ và ổn định, phục vụ cho gia đình, công trình xây dựng và các ngành công nghiệp.

  • Thông số kỹ thuật
  •  Model: KCB gang 55Z
  •  Lưu lượng (cc/rev): 3.3 m3/h, 55L/phút
  • Ống 25mm
  • Cột áp 33m.

e) Máy bơm cánh gạt đầu inox chống mòn size 18

Máy bơm cánh gạt đầu inox chống mòn size 18 là một giải pháp hiệu quả và tin cậy để đáp ứng nhu cầu bơm nước trong các ứng dụng đa dạng. Với đầu bơm inox chất lượng cao, máy bơm này mang lại khả năng bơm nước mạnh mẽ và chống mòn, phục vụ cho gia đình, công trình xây dựng và ngành công nghiệp.

  • Thông số kỹ thuật
  • Model: KCB inox size 18
  • Lưu lượng: 1.1m3/h, 18.3l/p
  • Ống 24mm

f) Máy bơm cánh gạt thủy lực VGPE-F40-PA-10

  • Thông số kỹ thuật

- Model: VDC-1A-F25-20

- Lưu lượng (cc/rev): 40 lít/1800 vòng/phút

- Tốc độ quay cho phép: Max:1800 vòng/phút - Min: 1000 hoặc 1500 vòng/phút

- Áp suất tối đa (kgf/cm2): 210

- Trọng lượng (kg): 9.4

- Phạm vi áp suất (kfg/cm2)

  • A: 8-18
  • B: 15-35
  • C: 30-55
  • D: 50-70

- Hãng sản xuất: TFPI

- Xuất xứ: Đài Loan

  • Đặc điểm:

- Máy bơm cánh gạt Thủy Lực VGPE có ưu điểm tiết kiệm công suất và có độ ồn thấp, bảo trì dễ dàng.

- Bơm cánh gạt thủy lực với bơm bánh răng cung cấp cho khách hàng hệ thống bơm mong muốn với chi phí thấp, chịu áp suất làm việc cao, cấu trúc đơn giản

- Dòng máy bơm cánh gạt Thủy Lực VGPE đảm bảo chất lượng cao, có khả năng chống mài mòn hiệu quả và chịu nhiệt tốt, kích thước nhỏ tiết kiệm không gian lắp đặt.

- Bơm Cánh Gạt Thủy Lực VGPE với những đến tính năng đem lại hiệu suất hoạt động cao. Áp suất làm việc tối đa 210 kgf / cm2.

- Một bơm chuyển biến và bơm bánh răng có thể được lắp ráp với nhau cùng một trục trực tiếp.

g) Máy bơm cánh gạt thủy lực VPE-F20-A

  • Thông số kỹ thuật

- Model: VPE-F20-A

- Lưu lượng lớn nhất không tải (cc/rev): 20 lít/1800 vòng/phút

- Tốc độ quay cho phép: Max:1800 vòng/phút - Min: 800 vòng/phút

- Trọng lượng (kg): 5.6

- Áp lực hoạt động (kfg/cm2)

  • A: 8-18
  • B: 15-35
  • C: 30-55
  • D: 50-70

- Hãng sản xuất: YEOSHE

- Xuất xứ: Đài Loan

máy bơm cánh gạt

  • Đặc điểm:

- Máy bơm cánh gạt Thủy Lực VPE có ưu điểm tiết kiệm công suất và có độ ồn thấp, đảm bảo chất lượng cao, có khả năng chống mài mòn hiệu quả và chịu nhiệt tốt.

- Bơm Cánh Gạt Thủy Lực VPE với những đến tính năng đem lại hiệu suất hoạt động cao.

- Dòng máy VPE-F20-A này hoạt động trơn tru và ổn định, đặc biệt phù hợp với máy công cụ và máy đơn màu tím.

- Thiết kế dễ dàng tự cho mình trở thành máy bơm có thể thay đổi, thay vì máy bơm dịch chuyển cố định.

h) Máy bơm cánh gạt thủy lực 50T-20

  • Thông số kỹ thuật

- Model: 50T-20

- Lưu lượng (cc/rev): 20.1/1000 vòng/phút

- Tốc độ quay cho phép: Max:1800 vòng/phút - Min: 950 vòng/phút

- Áp suất tối đa (kgf/cm2): 70

- Trọng lượng (kg):

  • Loại lug: 10.5
  • Loại mặt bích: 9.5

- Hãng sản xuất: EALY

- Xuất xứ: Đài Loan

  • Đặc điểm:

- Máy bơm cánh gạt Thủy Lực 50T có ưu điểm tiết kiệm công suất và có độ ồn thấp, bảo trì dễ dàng, có khả năng chống mài mòn hiệu quả và chịu nhiệt tốt, kích thước nhỏ tiết kiệm không gian lắp đặt.

- Cung cấp cho khách hàng hệ thống bơm mong muốn với chi phí thấp, chịu áp suất làm việc cao, cấu trúc đơn giản, dễ dàng bảo trì và lắp đặt.

- Máy bơm cánh gạt Thủy Lực 50T có khả năng thay đổi áp suất trung bình để vận hành hiệu quả và ổn định dưới áp suất cao.

- Máy bơm cánh gạt Thủy Lực 50T biến áp suất trung bình có thể giảm khi nhiệt độ dòng chảy dầu tăng cao.

- Bơm cánh gạt có thể làm giảm tải công suất động cơ.

- Bơm cánh gạt biến áp trung bình mang tính năng vận hành dễ dàng để điều chỉnh áp suất và lưu lượng.

7) Bảng giá của những loại máy bơm cánh gạt thủy lực phổ biến

Bảng giá của máy bơm cánh gạt trên thị trường hiện nay sẽ phụ thuộc vào nhiều yếu tố như công suất, hãng sản xuất, xuất xứ, lĩnh vực ứng dụng, tỷ giá USD theo từng năm... Tùy vào nhà cung cấp và vị trí địa lý của các tỉnh thành mà chính sách giá cũng khác nhau. Bạn có thể tham khảo mức giá của một số loại sản phẩm máy bơm cánh gạt được cập nhật dưới đây:

- Bơm cánh gạt thuỷ lực 50T-20: 1.000.000 - 3.000.000 VND

- Bơm cánh gạt thuỷ lực VGPE-F40-PA-10:  10.000.000 - 12.000.000 VND

- Bơm cánh gạt thuỷ lực VPE-F20-A: 1.500.000 - 2.500.000 VND

- Bơm thuỷ lực cánh gạt VDC-1A-F25-20: 6.000.000 - 7.000.000 VND

- Bơm thủy lực cánh gạt 150T-94: 1.500.000 - 3.000.000 VND

8) Cách lựa chọn máy bơm cánh gạt

Dưới đây là một số yếu tố để bạn lựa chọn máy bơm cánh gạt phù hợp:

  • Ứng dụng: Xác định ứng dụng cụ thể mà bạn cần máy bơm cánh gạt để phục vụ. Các ứng dụng có thể bao gồm vận chuyển dầu, hóa chất, thực phẩm, nước và các chất lỏng khác. Mỗi ứng dụng có yêu cầu riêng về vật liệu, kích thước và khả năng chịu áp suất của máy bơm.
  • Vật liệu: Kiểm tra vật liệu chế tạo của máy bơm cánh gạt. Đảm bảo rằng vật liệu là chất lượng, chịu được chất lỏng cần bơm và có khả năng chống ăn mòn. Vật liệu phổ biến được sử dụng trong máy bơm cánh gạt bao gồm thép không gỉ, gang, nhựa và kim loại không gỉ.
  • Lưu lượng và áp suất: Xác định lưu lượng chất lỏng cần bơm và áp suất hoạt động tối đa. Điều này sẽ giúp bạn chọn máy bơm cánh gạt có khả năng đáp ứng yêu cầu lưu lượng và áp suất của ứng dụng.
  • Hiệu suất: Kiểm tra hiệu suất của máy bơm cánh gạt. Các máy bơm hiệu quả sẽ tiết kiệm năng lượng và giảm chi phí vận hành.
  • Kích thước: Xem xét kích thước vật liệu và không gian để chọn máy bơm cánh gạt phù hợp với yêu cầu không gian lắp đặt.
  • Thương hiệu và độ tin cậy: Lựa chọn máy bơm cánh gạt từ các nhà sản xuất đáng tin cậy, có danh tiếng tốt và cung cấp dịch vụ hậu mãi tốt. Điều này đảm bảo bạn có một máy bơm chất lượng và hỗ trợ khi cần thiết.
  • Chi phí: Xem xét giá cả và so sánh các lựa chọn khác nhau để chọn máy bơm cánh gạt có giá trị tốt nhất cho nhu cầu của bạn.

9) Các hãng sản xuất máy bơm cánh gạt

Dưới đây là một số hãng sản xuất máy bơm cánh gạt uy tín:

  • Viking Pump: Viking Pump là một trong những nhà sản xuất hàng đầu về máy bơm cánh gạt. Họ cung cấp một loạt các sản phẩm bơm cánh gạt chất lượng cao, bao gồm cả máy bơm cánh gạt tiêu chuẩn và máy bơm cánh gạt chịu nhiệt.
  • Blackmer: Blackmer là một công ty danh tiếng trong ngành công nghiệp bơm. Họ cung cấp các máy bơm cánh gạt có hiệu suất cao và độ tin cậy, được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, dầu khí và thực phẩm.
  • Alfa Laval: Alfa Laval là một nhà sản xuất đa quốc gia với danh tiếng về các sản phẩm và giải pháp công nghiệp. Họ cung cấp các máy bơm cánh gạt phù hợp cho nhiều ứng dụng, bao gồm cả ngành thực phẩm và đồ uống.
  • Gardner Denver: Gardner Denver là một công ty toàn cầu chuyên về công nghệ bơm. Họ cung cấp các máy bơm cánh gạt đa dạng và đáng tin cậy cho các ngành công nghiệp khác nhau, bao gồm thực phẩm, hóa chất và dầu khí.
  • Pulsafeeder: Pulsafeeder là một nhà sản xuất máy bơm chuyên nghiệp. Họ cung cấp các loại máy bơm cánh gạt có khả năng vận chuyển chất lỏng hiệu quả và đáng tin cậy trong các ứng dụng công nghiệp đòi hỏi độ chính xác và đáng tin cậy cao.

Hy vọng bài viết trên đây đã cung cấp cho bạn các thông tin hữu ích về bơm cánh gạt. Để được tư vấn và báo giá chi tiết hơn về sản phẩm, bạn vui lòng liên hệ theo hotline MinhMotor 0968140191. Ngoài ra, bạn có thể tham khảo thêm thông tin quan trọng về các loại máy bơm khác tại các bài viết dưới đây.
