Motor Giảm Tốc 15KW 20HP tỉ số truyền 1/50 trục thẳng còn gọi là động cơ giảm tốc 20HP 15KW cốt dương. Gồm có động cơ điện mặt bích gắn với hộp giảm tốc tải nặng:
1) Tốc độ trục ra sau khi giảm tốc 1: 50
- Lắp với motor 4 cực (1400 – 1500 vòng phút): 1400 / 50 = 28; 1500 / 50 = 30 vòng
- Lắp với motor 6 cực (vòng tua 900 tới 1000): 960/ 50 = 19 vòng phút. 900 / 50 = 18 vòng phút . 1000 / 50 = 20 vòng / phút
2) Đường kính trục Hộp Số Giảm Tốc 15KW 20HP
Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc
- R 137: trục 90mm, 100mm; ratio đáp ứng là: 1:28 tới 1:103
- R 147: trục 110mm, 120mm; ratio đáp ứng là: 1:47 tới 1:109
3) Thông số kỹ thuật Động Cơ Giảm Tốc 20HP 15KW R137

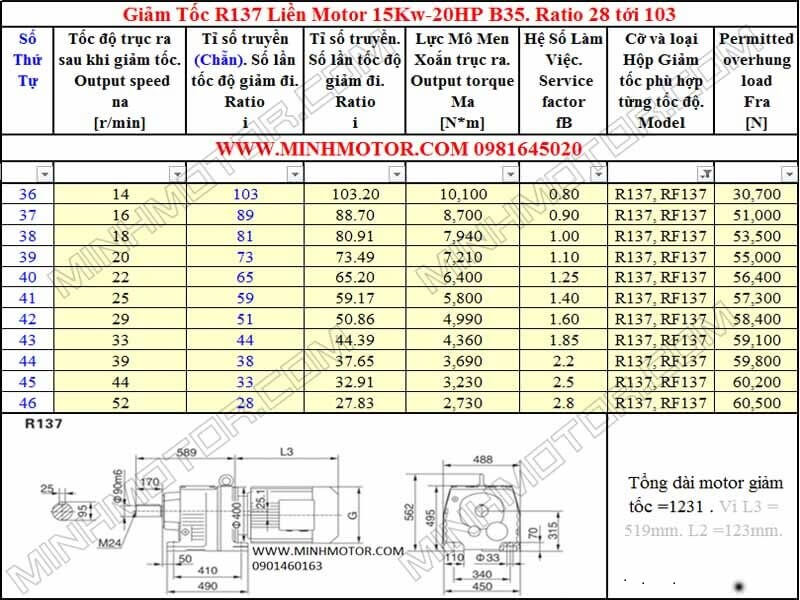

Số thứ tự 42 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R137 khi có
- Ratio = 50.86
- Đạt lực mô men xoắn là 4990 Nm
- Hệ số làm việc SF 1.6
- Trục 90mm- 100mm
Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu
4) Thông số hình học Động Cơ Giảm Tốc 20HP 15KW R147

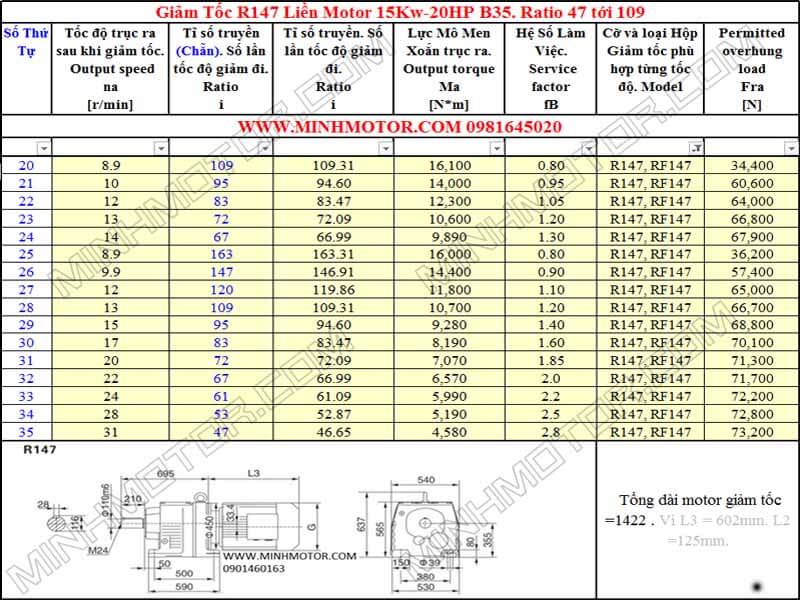

Số thứ tự 34 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R147 khi có
- Ratio = 52.87
- Đạt lực mô men xoắn là 5190 Nm
- Hệ số làm việc SF 2.5
- Trục 110mm 120mm
5) Tư vấn lắp đặt thiết kế hệ số làm việc, SF
a. Lắp đặt, thiết kế Motor Giảm Tốc 15KW 20HP trục thẳng R

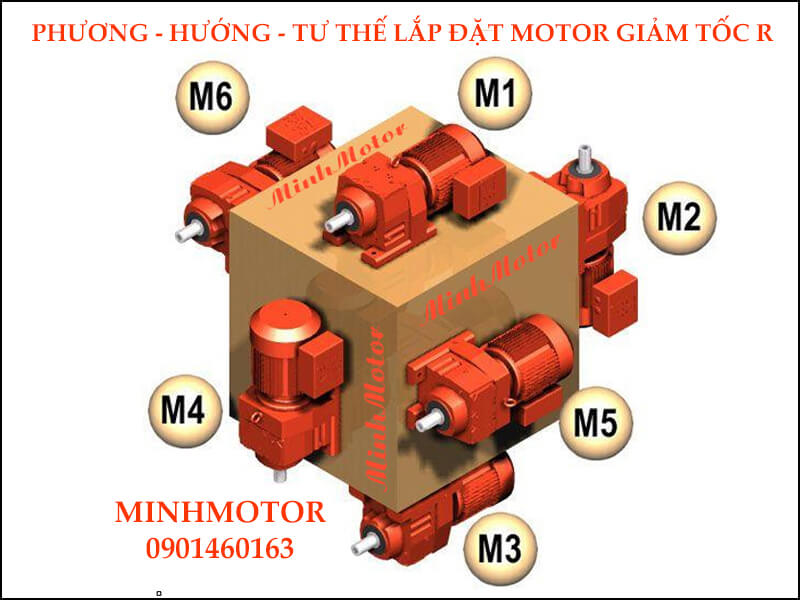

Gồm có 6 cách lắp đặt như hình sau.
Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân mô tơ
b. Hệ số SF Service Factor Giảm Tốc R 15KW 20HP
- SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
- SF 2 – 3.2 làm việc 16 - 24 tiếng/ ngày
- SF 0.8 – 1 làm việc dưới 8 tiếng / ngày
6) Thông số kỹ thuật motor giảm tốc 15KW 20HP mặt bích

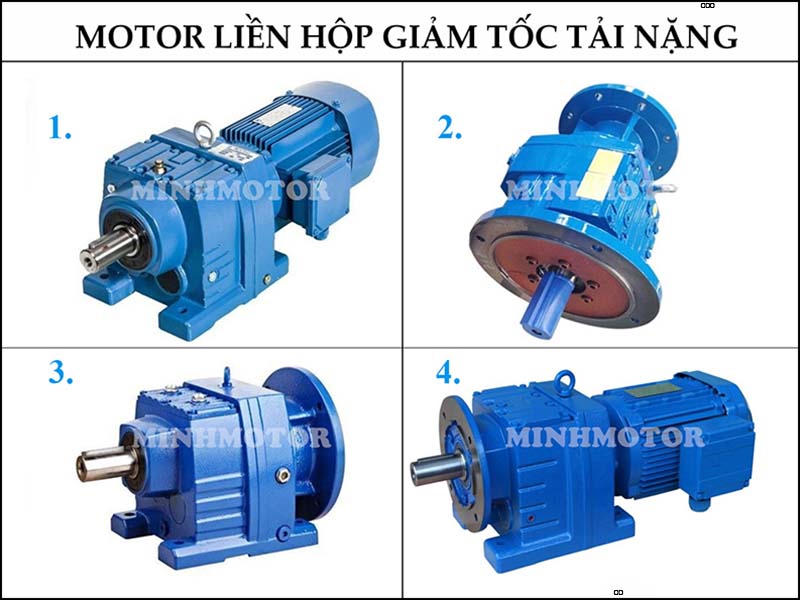

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

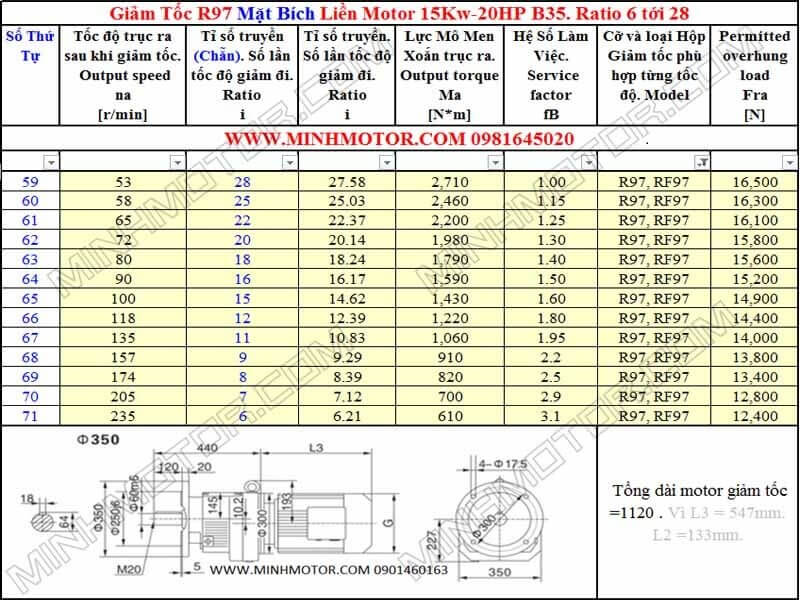

a. Bản vẽ kỹ thuật giảm tốc mặt bích 20HP 15KW 4 Pole
Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số
R97
- Đường kính mặt bích R97: 350mm
- Tổng chiều dài motor bích + hộp giảm tốc: 1120 mm
- Đường kính trục 60mm
b. Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra
Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực
Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:
7) Video clip động cơ giảm tốc R 15kw 20Hp
a. Tiếng Anh, Motor hộp số gắn phanh từ
b. Tiếng Việt, Động Cơ Hộp số 15KW tới 37kw
8) Chất lượng hộp số giảm tốc 15KW 20HP thương hiệu MINHMOTOR
- Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
- Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
- Thời hạn bảo hành 4 năm dài nhất Việt Nam
- Trọng lượng và trọng tải nặng hơn những giảm tốc khác
- Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
- Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
