Motor Giảm Tốc 15Kw 20Hp 1/3

5.424 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

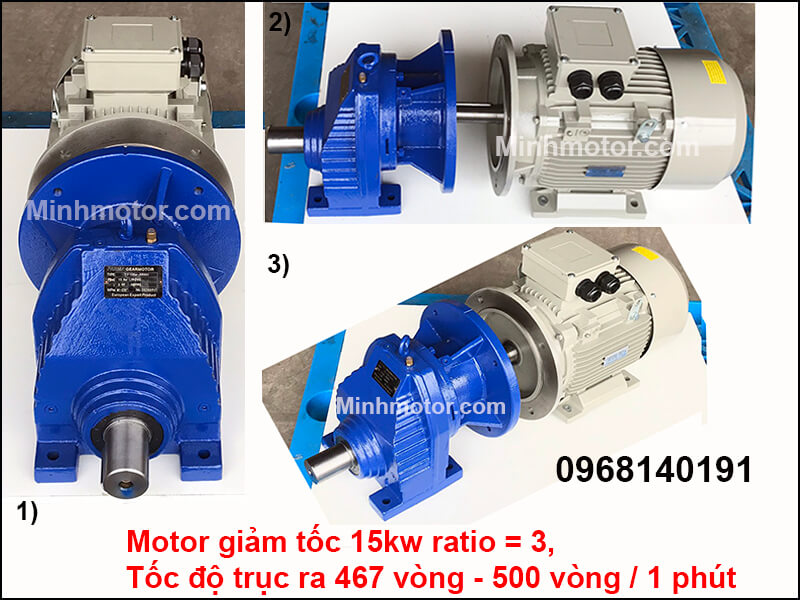

Motor giảm tốc 15kw 20hp 1/3 còn gọi là động cơ giảm tốc 15kw 20hp tỉ số truyền 3, 3 pha, ratio 3 là thiết bị công nghiệp truyền động tải nặng, khỏe, điện áp 3 pha 415v, 380v, 400v.

Sau đây là những motor giảm tốc 15Kw 20Hp ratio tỉ số truyền 3 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường motor giảm tốc 3 pha Việt Nam.

1) Thông số kỹ thuật motor giảm tốc 11Kw 15Hp 1/10

  • Tốc độ: Motor Giảm Tốc 15Kw 20Hp 1 /3, ratio i = 3, nghĩa là tốc độ motor điện ở trục ra giảm đi 3 lần. Motor tốc độ 1400 / 3 = 466.7 hoặc 1500 / 3 = 500. Tốc độ trục ra khoảng 467 - 500 vòng / 1 phút
  • Điện áp: 3 pha 380V

Kích thước hộp giảm tốc lắp với motor 15kw như sau:

  • R87 đường kính trục 50, tỉ số truyền thường là từ 5 tới 17
  • R97 đường kính trục 60, tỉ số truyền thường là từ 6 tới 28
  • R107 đường kính trục 70, tỉ số truyền thường là từ 14 tới 48
  • R137 đường kính trục 90, tỉ số truyền thường là từ 28 tới 65

hộp Số Giảm Tốc 15HP 11KW ratio 20

2) Phân loại động cơ giảm tốc 15Kw 20Hp ratio 3 chân đế

a) Motor giảm tốc 15Kw 20Hp tỷ số truyền 3 trục thẳng RX

  • Mã hộp số RX 87
  • Đường kính trục ra 40mm
  • Lực momen 305 Nm

b) Motor giảm tốc 15Kw 20Hp ratio 3 R97

  • Đường kính trục: 60 mm
  • Tổng dài: 1121 mm
  • Tổng cao: 378 mm

Motor giảm tốc 15Kw 20Hp R97

c) Motor hộp số giảm tốc 15Kw 20Hp tỷ số truyền 3 R107

Motor hộp số giảm tốc 15Kw 20Hp R107

d) Động cơ hộp số giảm tốc 15Kw 20Hp 1/3 R137

Động cơ hộp số giảm tốc 15Kw 20Hp R137

e) Động cơ giảm tốc 15Kw 20Hp tỉ số truyền 3 R87

  • Đường kính trục: 50 mm
  • Tổng dài: 1008 mm
  • Tổng cao: 342.5 mm

Motor giảm tốc 15Kw 20Hp R87

f) Động cơ giảm tốc 15Kw 20Hp ratio 3 R147

  • Đường kính trục: 110 mm
  • Tổng dài: 1368 mm
  • Tổng cao: 575 mm

Motor giảm tốc 15Kw 20Hp R147

g) Motor giảm tốc 15Kw 20Hp tỉ số truyền 3 R167

  • Đường kính trục: 120 mm
  • Tổng dài: 1463 mm
  • Tổng cao: 685 mm

Motor giảm tốc 15Kw 20Hp R167

Video động cơ giảm tốc R 15Kw 20Hp

Video động cơ giảm tốc 15Kw 20Hp

3) Ưu điểm của động cơ giảm tốc 15Kw 20Hp 1/3

  • Trục bền như inox, làm từ thép chống rỉ
  • Bánh răng nhiệt luyện thành hợp kim siêu cứng, mô men xoắn cao, tuổi thọ 9-10 năm.
  • Động cơ hộp giảm tốc 11kW 15HP vòng bi bạc đạn tiêu chuẩn Châu Âu
  • Dầu bôi trơn của Nhật, nhiều người dùng nhất tại Việt Nam

Động Cơ Giảm Tốc 15HP 11KW ratio 20 R97

4) Tư vấn lắp đặt thiết kế hệ số làm việc SF

Lắp đặt, thiết kế Motor Giảm Tốc 15Kw 20Hp ratio 3 trục thẳng R

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor

Lắp đặt, thiết kế Motor Giảm Tốc 11kw 15HP trục thẳng R

Hệ số SF Service Factor Giảm Tốc R 15Kw 20Hp ratio 3

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

5) Ứng dụng của động cơ giảm tốc 15Kw 20Hp 1/3

Ứng dụng: trộn bột làm bánh, lắp đặt băng tải, máy uốn thép, máy cán tôn, máy xử lý nước thải, máy nghiền thức ăn gia súc, thang máy chở hàng,...

Các motor giảm tốc 15kw tải nặng:

  • Động cơ giảm tốc bánh răng côn K, trục truyền động vuông 90 độ so với trục motor.
  • Motor hộp giảm tốc trục thẳng R, RF, trục lồi, trục lõm, trục ra song song, cốt ra vuông góc.
  • Motor giảm tốc cycloid từ B4 tới B8 hoặc X6 tới X10 chống rung shock
  • Động cơ hộp số trên tàu biển, trên giàn khoan dầu có bão.

Bản vẽ kỹ thuật Động Cơ Giảm Tốc 20HP 15KW ratio 3

Tem motor giảm tốc 15Kw 20Hp

Tem motor 15Kw 20Hp
