Motor Giảm Tốc 15Kw 20Hp 1/60

5.638 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 15kW 20HP 1/60 380v còn gọi là động cơ giảm tốc 20HP 15kW ratio 60, thường dùng để: lắp đặt băng tải, máy nghiền thức ăn gia súc, máy nghiền đá, máy uốn thép, máy cán tôn, máy xử lý nước thải, trộn bột làm bánh...

Motor giảm tốc 15kw 1 / 60, ratio i = 60, nghĩa là tốc độ motor điện ở trục ra giảm đi 60 lần. Motor tốc độ 1400 / 60 = 23 hoặc 1500 / 60 = 25. Tốc độ trục ra khoảng 23-25 vòng / 1 phút

Ưu điểm của các loại động cơ giảm tốc 15kW 20HP là: hộp giảm tốc trục bền như inox, làm từ thép chống rỉ, bánh răng nhông luyện kim tạo độ chống mòn và cực khỏe, mô men xoắn cao, tuổi thọ 9-10 năm.

Motor hộp số giảm tốc 15kW 20HP vòng bi bạc đạn tiêu chuẩn Châu Âu, mỡ làm mát của Nhật, hiện là động cơ hộp số nhiều người dùng nhất thị trường  Đông Nam Á.

1) Đường kính trục hộp Số Giảm Tốc 20HP 15KW ratio 60

Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc

  • R 137: trục 90mm, 100mm; ratio đáp ứng là: 1:28 tới 1:103
  • R 147: trục 110mm, 120mm; ratio đáp ứng là: 1:47 tới 1:109

Đường kính trục hộp Số Giảm Tốc 20HP 15KW ratio 60

2) Bản Vẽ Động Cơ Giảm Tốc 20HP 15KW ratio 60 R137 chân đế

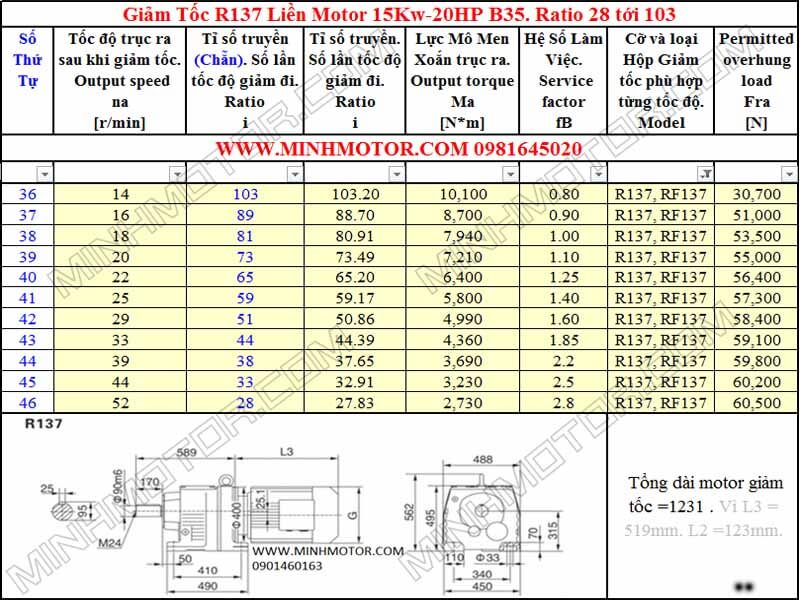

Số thứ tự 41 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R137 khi có

  • Ratio = 59.17
  • Đạt lực mô men xoắn là 5800 Nm
  • Hệ số làm việc SF 1.4
  • Trục 90mm – 110mm

Bản Vẽ kỹ thuật Động Cơ Giảm Tốc 20HP 15KW R137

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu

3) Thông số kỹ thuật Động Cơ Giảm Tốc 20HP 15KW ratio 60 R147 chân đế

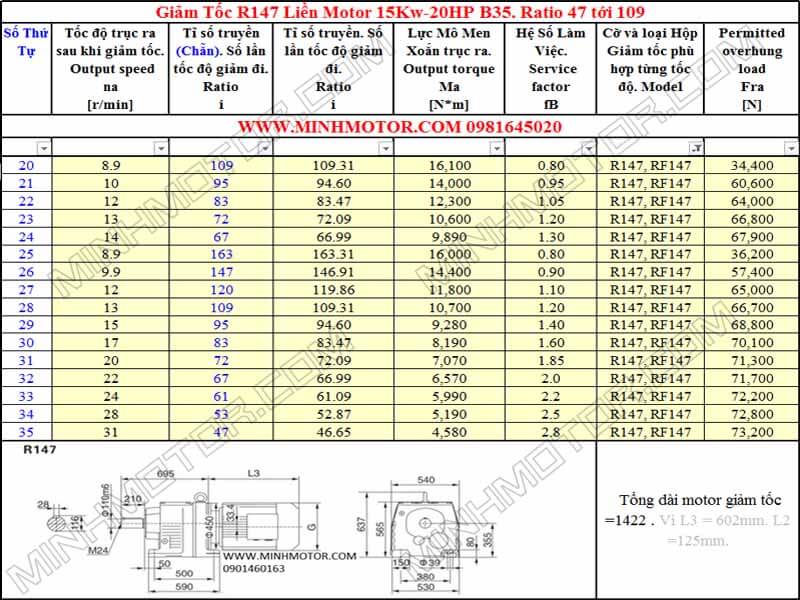

Số thứ tự 33 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R147 khi có

  • Ratio = 61.09
  • Đạt lực mô men xoắn là 5990 Nm
  • Hệ số làm việc SF 2.2
  • Trục 110mm - 120mm

Thông số kỹ thuật Động Cơ Giảm Tốc 20HP 15KW R147

Động cơ giảm tốc tải nặng, Lớn đầu thị trường

4) Tư vấn lắp đặt thiết kế hệ số làm việc SF

a) Lắp đặt, thiết kế Motor Giảm Tốc 20HP 15KW ratio 60 trục thẳng R

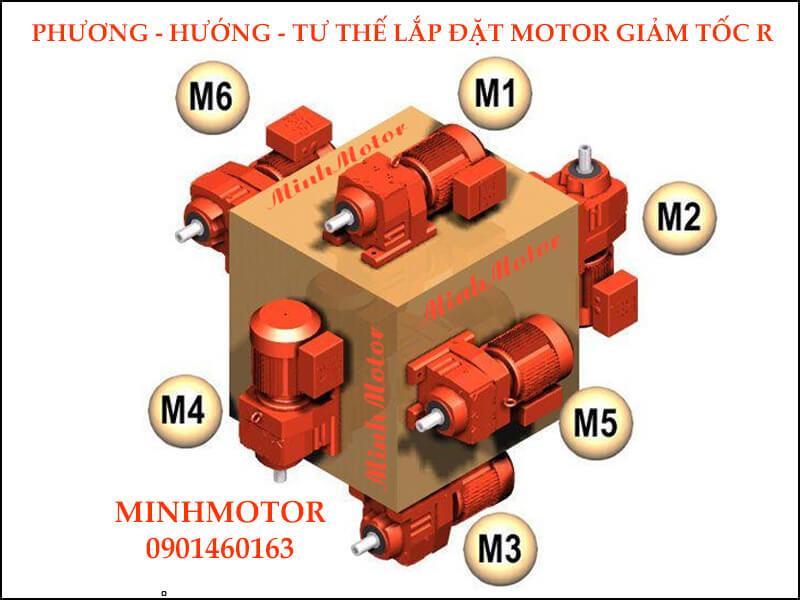

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor giảm tốc 3 pha

Lắp đặt, thiết kế Motor Giảm Tốc 15KW 20HP trục thẳng R

b) Hệ số SF Service Factor Giảm Tốc R 20HP 15KW ratio 60

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

5) Thông số kỹ thuật motor giảm tốc 20HP 15KW ratio 60 mặt bích

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

motor giảm tốc 15KW 20HP mặt bích

a) Bản vẽ kỹ thuật giảm tốc mặt bích 20HP 15KW ratio 60 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R97

  • Đường kính mặt bích R97: 350mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1120 mm
  • Đường kính trục 60mm

Bản vẽ kỹ thuật giảm tốc mặt bích 20HP 15KW 4 Pole

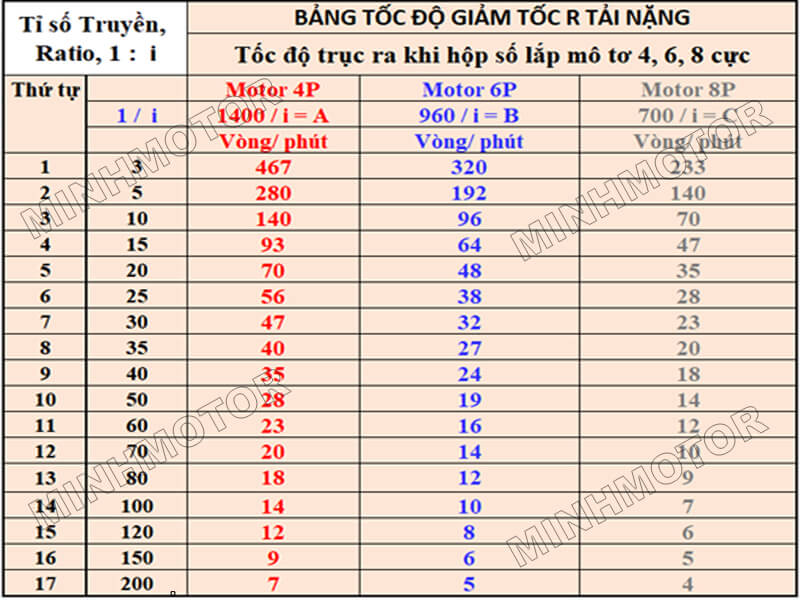

b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Video clip động cơ giảm tốc R 20HP 15KW ratio 60

Video động cơ giảm tốc 15Kw

6) Ưu điểm motor hộp số 20HP 15KW ratio 60 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor giảm tốc 15kw 20hp xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
