Motor Giảm Tốc 15Kw 20Hp 1/30

9.837 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 15kW 20HP 1/30 380v còn gọi là động cơ giảm tốc 20HP 15kW ratio 30, thường dùng để: lắp đặt băng tải, máy nghiền thức ăn gia súc, máy ép gỗ, máy uốn thép, máy luyện kim, kéo lưới bắt cá biển, dây truyền làm vacxin thuốc chống covid 19.

Motor giảm tốc 15kw 1 / 30, ratio i = 30, nghĩa là tốc độ motor điện ở trục ra giảm đi 30 lần. Motor tốc độ 1400 / 30 = 47 hoặc 1500 / 30 = 50. Tốc độ trục ra khoảng 47-50 vòng / 1 phút

Ưu điểm của các loại động cơ giảm tốc 15kW 20HP là: hộp giảm tốc trục bền như inox, làm từ thép chống rỉ, bánh răng nhông luyện kim thành hợp kim siêu cứng, mô men xoắn cao, tuổi thọ 9-10 năm.

Motor giảm tốc 3 pha 15kW 20HP bạc đạn, vòng bi tiêu chuẩn xuất khẩu Mỹ, dầu bôi trơn của Nhật, hiện là động cơ hộp số nhiều người dùng nhất thị trường Đông Nam Á.

1) Đường kính trục Hộp Số Giảm Tốc 20HP 15KW ratio 30

Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc

  • R107: trục 70mm, 80mm; ratio đáp ứng là: 1:14 tới 1:48
  • R137: trục 90mm, 100mm; ratio đáp ứng là: 1:28 tới 1:103

Hộp Số Giảm Tốc 20HP 15KW ratio 30

2) Thông số kỹ thuật Động Cơ Giảm Tốc 20HP 15KW ratio 30 R107 chân đế

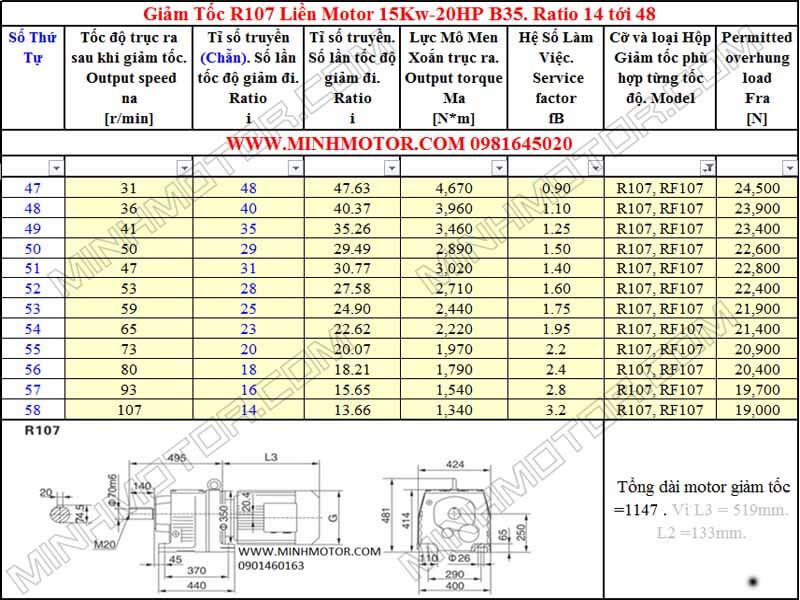

Số thứ tự 51 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R107 khi có

  • Ratio = 30.77
  • Đạt lực mô men xoắn là 3020 Nm
  • Hệ số làm việc SF 1.4
  • Trục 70mm- 80mm

Thông số kỹ thuật Động Cơ Giảm Tốc 20HP 15KW R107

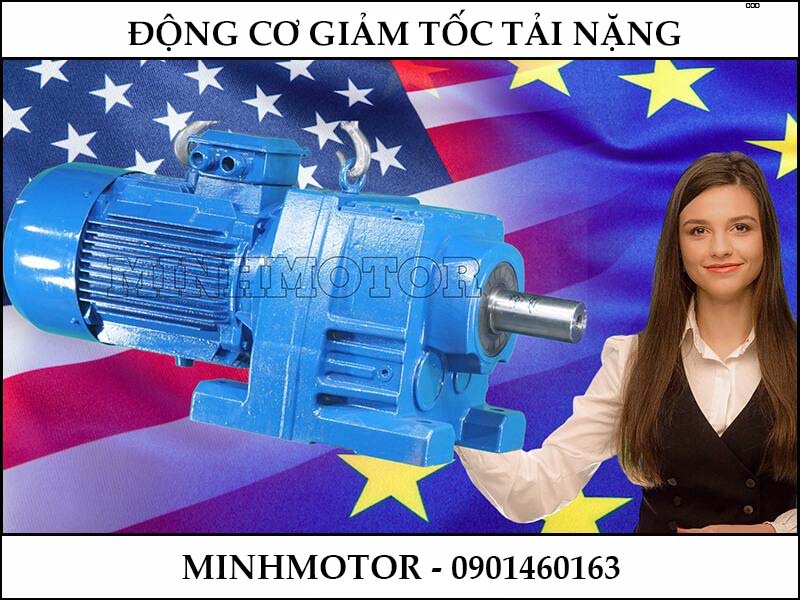

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu

Động Cơ Giảm Tốc 20HP 15KW ratio 30 R107

3) Kích thước hình học Động Cơ Giảm Tốc 20HP 15KW ratio 30 R137 chân đế

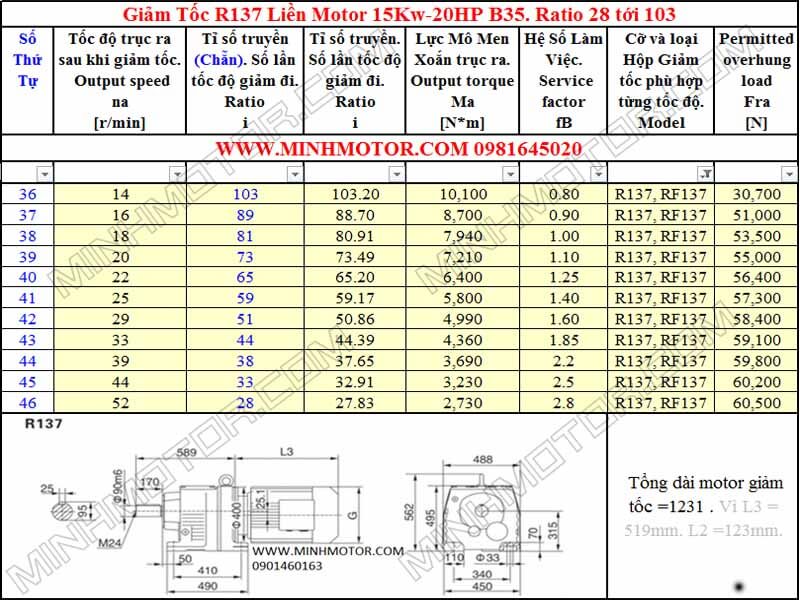

Số thứ tự 45 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R137 khi có

  • Ratio = 32.91
  • Đạt lực mô men xoắn là 3230 Nm
  • Hệ số làm việc SF 2.5
  • Trục 90mm 100mm

Thông số hình học Động Cơ Giảm Tốc 20HP 15KW R137

Động Cơ Giảm Tốc 20HP 15KW ratio 30 R137

4) Tư vấn lắp đặt thiết kế hệ số làm việc SF

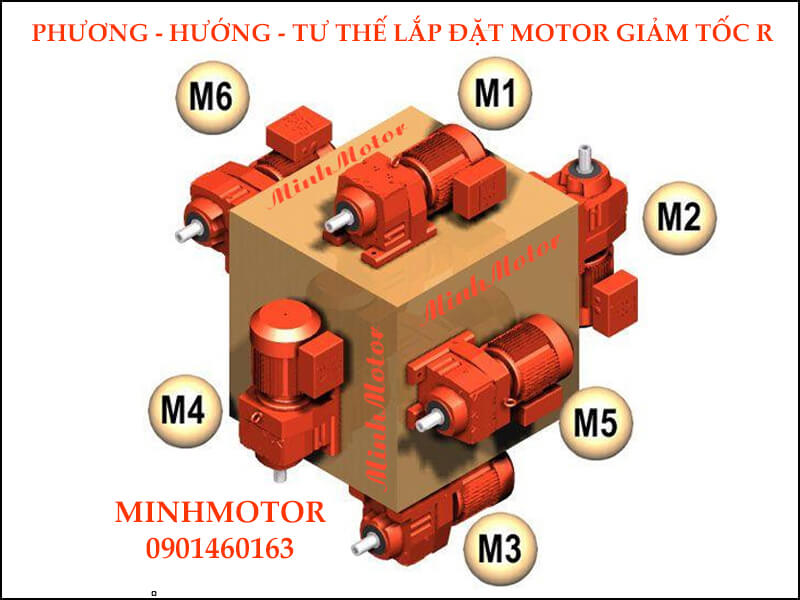

a) Lắp đặt, thiết kế Motor Giảm Tốc 20HP 15KW ratio 30 trục thẳng R

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor

Lắp đặt, thiết kế Motor Giảm Tốc 15KW 20HP trục thẳng R

b) Hệ số SF Service Factor Giảm Tốc R 20HP 15KW ratio 30

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

5) Thông số kỹ thuật motor giảm tốc 20HP 15KW ratio 30 mặt bích

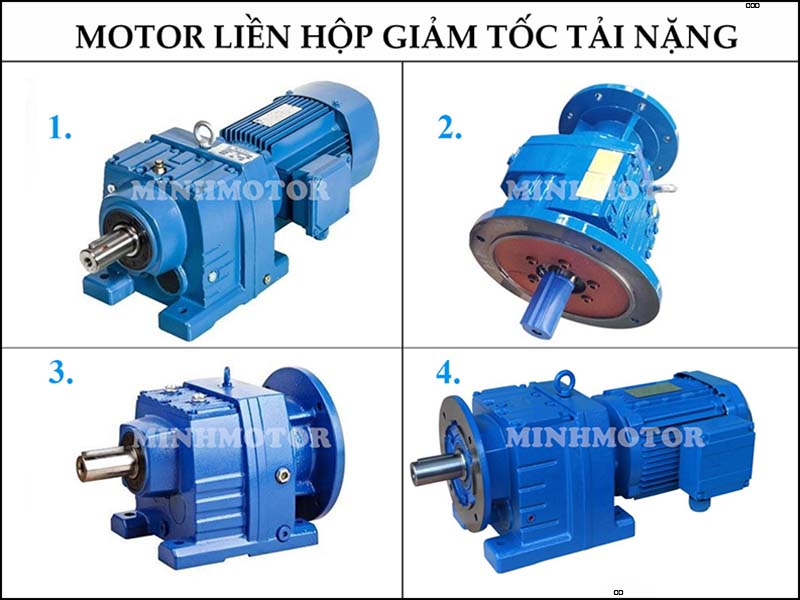

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc 15kw 20hp chân đế mặt bích

Động cơ giảm tốc chân đế mặt bích

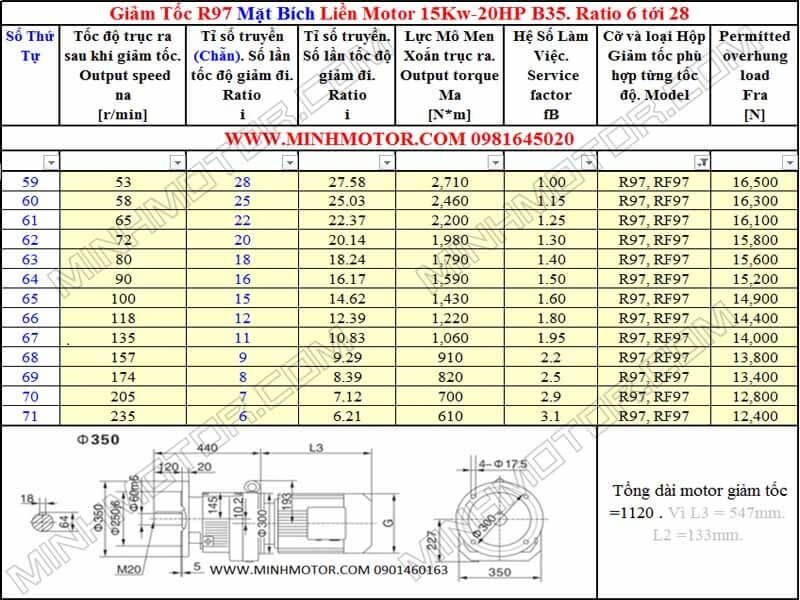

a) Bản vẽ kỹ thuật giảm tốc mặt bích 20HP 15KW ratio 30 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R97

  • Đường kính mặt bích R97: 350mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1120 mm
  • Đường kính trục 60mm

b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Video động cơ giảm tốc R 20HP 15KW ratio 30

Video động cơ giảm tốc 15Kw

6) Nhà phân phối máy giảm tốc 20HP 15KW ratio 30 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
