Motor giảm tốc 15kW 20HP 1/20 hay động cơ giảm tốc 20HP 15kW tỉ số truyền 20, 3 pha, ratio 20
Ứng dụng: lắp đặt băng tải, thiết bị cẩu hàng, cầu trục, tời thang máy chở hàng, kéo lưới bắt cá biển, máy uốn thép, máy luyện kim
Tốc độ: Motor giảm tốc 15kw 20hp 1 / 20, ratio i = 20, nghĩa là tốc độ motor điện ở trục ra giảm đi 20 lần. Motor tốc độ 1400 / 20 = 70 hoặc 1500 / 20 = 75. Tốc độ trục ra khoảng 70-75 vòng / 1 phút
Ưu điểm của các loại động cơ giảm tốc 15kW 20HP là:
- Trục bền như inox, làm từ thép chống rỉ
- Bánh răng nhông luyện kim thành hợp kim siêu cứng, lực mô men lớn, tuổi thọ 8-10 năm.
- Motor hộp số 15kW 20HP bạc đạn, vòng bi tiêu chuẩn xuất khẩu Mỹ
- Mỡ làm mát của Nhật, nhiều nhà máy dùng nhất Đông Nam Á.
1) Đường kính trục hộp Số Giảm Tốc 20HP 15KW ratio 20
Một trong những yếu tố quyết định về lực mô men và độ bền của motor giảm tốc 3 pha là trục ra hộp giảm tốc
- R97: trục 60mm, 70mm; ratio đáp ứng là: 1:6 tới 1:28
- R107: trục 70mm, 80mm; ratio đáp ứng là: 1:14 tới 1:48
2) Thông số kỹ thuật Động Cơ Giảm Tốc 20HP 15KW ratio 20 R97 chân đế

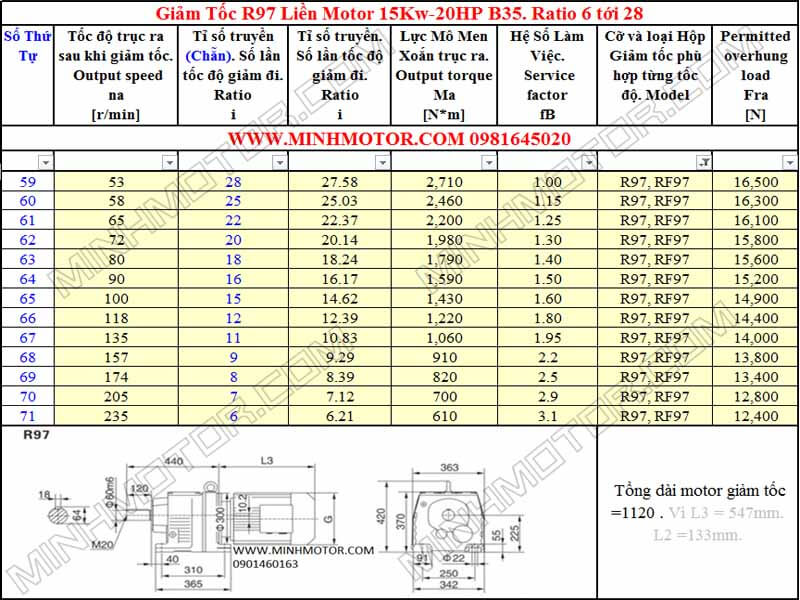

Số thứ tự 62 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R97 khi có
- Ratio = 20.14
- Đạt lực mô men xoắn là 1980 Nm
- Hệ số làm việc SF 1.3
- Trục 60mm- 70mm
Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu
3) Kích thước hình học Động Cơ Giảm Tốc 20HP 15KW ratio 20 R107 chân đế

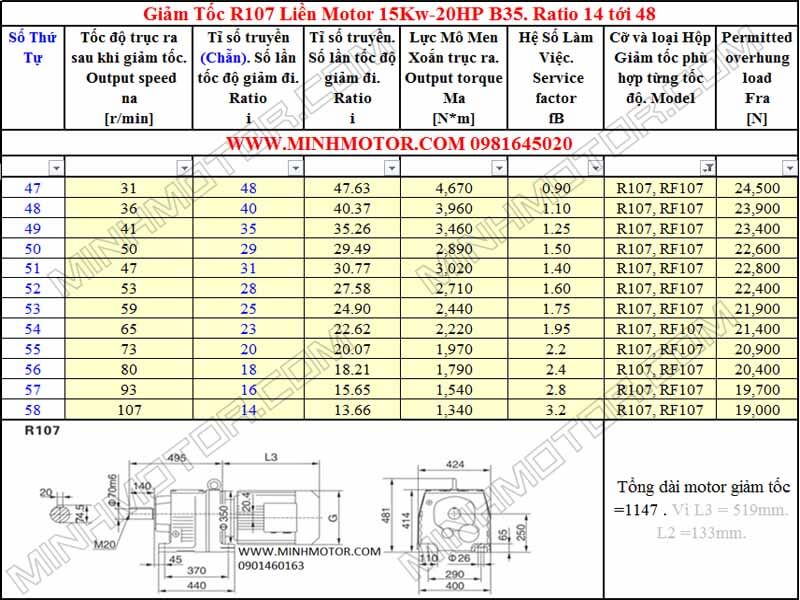

Số thứ tự 55 trong bản vẽ dưới đây: Động cơ giảm tốc 15KW 20HP R107 khi có
- Ratio = 20.07
- Đạt lực mô men xoắn là 1970 Nm
- Hệ số làm việc SF 2.2
- Trục 70mm 80mm
4) Tư vấn lắp đặt thiết kế hệ số làm việc SF
Lắp đặt, thiết kế Motor Giảm Tốc 20HP 15KW ratio 20 trục thẳng R

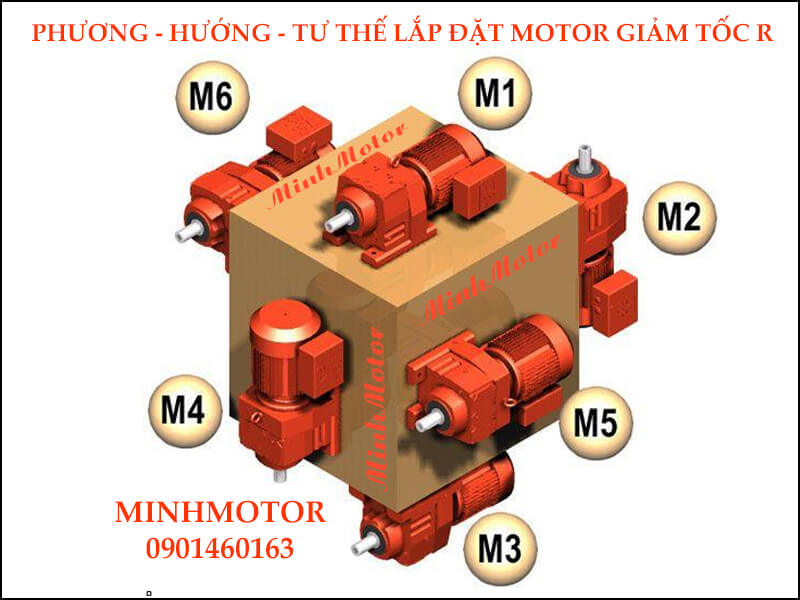

- Gồm có 6 cách lắp đặt như hình sau.
- Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân mô tơ
Hệ số SF Service Factor Giảm Tốc R 20HP 15KW ratio 20
- SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
- SF 2 – 3.2 làm việc 16 - 24 tiếng/ ngày
- SF 0.8 – 1 làm việc dưới 8 tiếng / ngày
5) Thông số kỹ thuật motor giảm tốc 20HP 15KW ratio 20 mặt bích

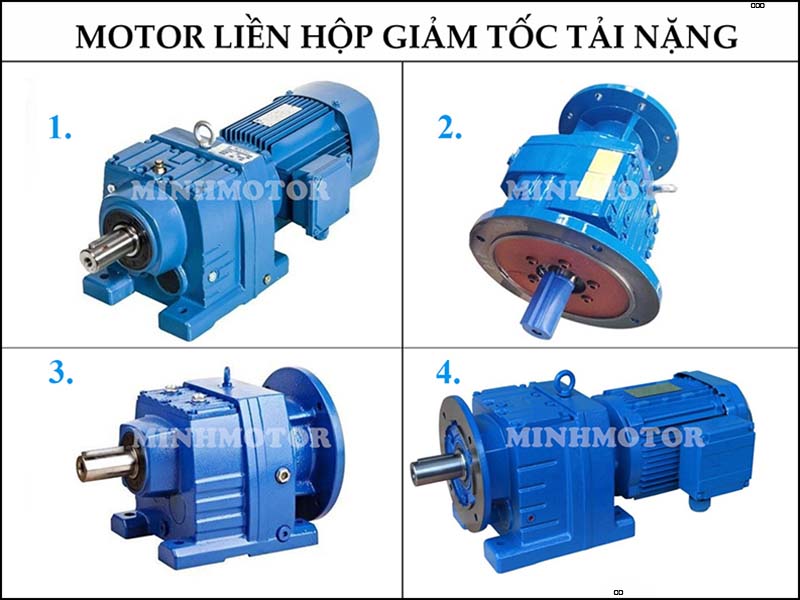

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích
Bản vẽ kỹ thuật giảm tốc mặt bích 20HP 15KW ratio 20 4 Pole
Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R97
- Đường kính mặt bích R97: 350mm
- Tổng chiều dài motor bích + hộp giảm tốc: 1120 mm
- Đường kính trục 60mm

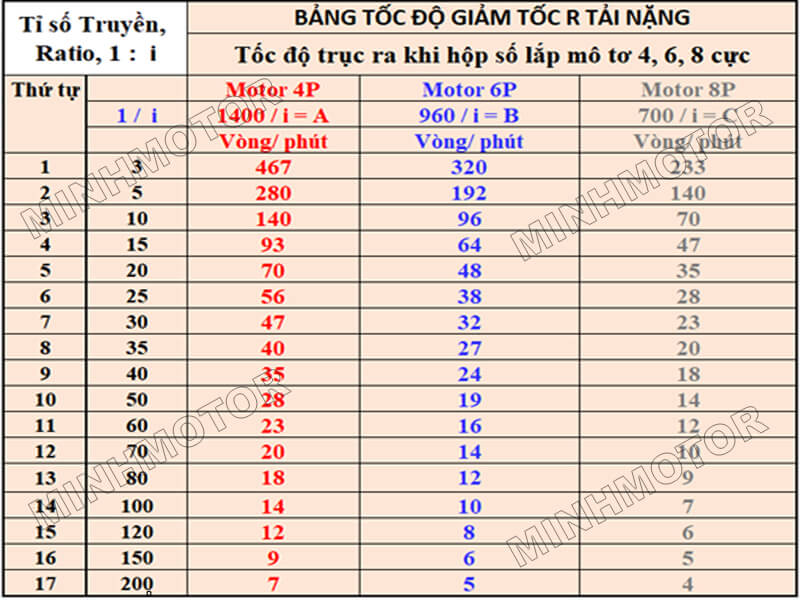

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra
Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực
Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:
Video động cơ giảm tốc R 20HP 15KW ratio 20
Video động cơ giảm tốc 15Kw
6) Nhà cung cấp máy giảm tốc 20HP 15KW ratio 20 thương hiệu MINHMOTOR
- Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
- Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
- Thời hạn bảo hành 4 năm dài nhất Việt Nam
- Trọng lượng và trọng tải nặng hơn những giảm tốc khác
- Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
- Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
