Motor giảm tốc 0.37kW 0.5HP 1/10 hay động cơ giảm tốc 0.5HP 0.37kW tỉ số truyền 10, 3 pha, ratio 10 là thiết bị giảm tốc độ trục ra của các cỗ máy hoạt động bằng điện áp 380v, 220v, 400v, 415v.
Sau đây là những Motor Giảm Tốc 0.37Kw 0.5Hp ratio tỉ số truyền 10 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường Việt Nam.
1) Thông số kỹ thuật motor giảm tốc 0.37kW 0.5HP 1/10
- Đường kính trục động cơ giảm tốc 0.37kW 0.5HP thường là: 22, 28, 32 mm
- Điện áp: 3 pha 380v
- Tần số điện: 50Hz
- Hệ số bảo vệ: IP55
- Tốc độ: Motor giảm tốc 0.37kw 0.5HP 1/10, ratio i = 10, nghĩa là tốc độ motor điện ở trục ra giảm đi 10 lần. Motor tốc độ 1400 / 10 = 140 hoặc 1500 / 10 = 150 Tốc độ trục ra khoảng 150-140 vòng / 1 phút
2) Phân loại motor giảm tốc 0.37kW 0.5HP tỉ số truyền 10
a) Motor giảm tốc 0.37Kw 0.5HP ratio 10 chân đế GH, trục 22
- Từ bảng tốc độ dưới đây, ở thứ tự số 3 giảm tốc 0.37kw 0.5Hp có tốc độ trục ra 140 - 150 rpm
- Đường kính trục = 22 mm
- Mã hàng chân đế: GH22 (PF-DL SV-NF)
- Tổng dài motor giảm tốc = 338 mm
- Khoảng cách tâm lỗ chân đế ngang trục = 130 mm
- Khoảng cách giữa 2 tâm chân đế dọc trục = 65 mm
b) Động cơ giảm tốc 0.37Kw 0.5HP ratio 10 mặt bích GV, trục 22
- Tỉ số truyền = 10, tốc độ trục ra là 140 - 150 rpm(vòng/ phút)
- Đường kính cốt trục 22 mm. Rãnh cavet: 7 mm
- Đường kính lỗ mặt bích: 11 mm
- Mã hàng mặt bích: GV22 (PF-DL SV-NF)
- Tổng dài motor giảm tốc: 338 mm
- Chiều dài mặt bích: 169 mm
- Chiều ngang mặt bích: 155 mm
c) Motor giảm tốc 0.37Kw 0.5Hp 1/10 chân đế, trục 28
- Đường kính trục: 28 mm
- Mã hàng motor giảm tốc chân đế: GH28 (PF-DL SV-NF)
- Tốc độ trục ra của motor giảm tốc 140 - 150 vòng/ phút khi ratio = 10
- Tổng dài =366 mm
- Khoảng cách tâm lỗ chân đế ngang trục = 140 mm
- Khoảng cách giữa 2 tâm chân đế dọc trục = 90 mm
d) Động cơ giảm tốc 0.37Kw 0.5Hp mặt bích, trục 28 tỉ số truyền 10
- Tốc độ cốt ra là 140 - 150 rpm khi ratio = 10
- Đường kính trục motor giảm tốc: 28 mm. Rãnh cavet: 7 mm
- Đường kính lỗ mặt bích: 12.5 mm
- Mã hàng mặt bích: GV28 (PF-DL SV-NF)
- Tổng dài: 362 mm
- Chiều dài mặt bích: 194 mm
- Chiều ngang mặt bích: 180 mm
e) Động cơ giảm tốc 0.37Kw 0.5Hp 1/10 chân đế trục 32
- Đường kính trục: 32 mm
- Mã hàng chân đế: GH32 (PF-DL SV-NF)
- Tốc độ cốt ra của giảm tốc là 140 - 150 vòng/ phút( vì 1400/10 = 140, 1500/10 = 150)
- Tổng dài =399 mm
- Khoảng cách tâm lỗ chân đế ngang trục = 170 mm
- Khoảng cách giữa 2 tâm chân đế dọc trục = 130 mm
f) Động cơ giảm tốc 0.37Kw 0.5Hp tỉ số truyền 10 mặt bích, trục 32
- Số vòng quay trục ra 140 - 150 vòng/phút
- Đường kính trục motor giảm tốc: 32 mm. Rãnh cavet:10 mm
- Đường kính lỗ mặt bích: 13.5 mm
- Mã hàng mặt bích: GV32 (PF-DL SV-NF)
- Tổng dài: 399 mm
- Chiều ngang mặt bích: 223 mm
- Chiều dài mặt bích: 242 mm
Video clip động cơ giảm tốc 0.37kw 0.5HP ratio 10 chân đế
Video clip động cơ giảm tốc 0.37kw 0.5HP ratio 10 mặt bích
3) Ưu điểm động cơ giảm tốc 0.37Kw 0.5Hp 1/10
- Trục cốt bền như inox, làm bằng thép chống rỉ
- Bánh răng luyện kim tạo độ chống mòn và cực khỏe, mô men xoắn cao, tuổi thọ 9-10 năm.
- Motor hộp số 0.37kW 0.5HP vòng bi bạc đạn tiêu chuẩn Châu Âu
- Mỡ làm mát của Nhật, nhiều người dùng nhất thị trường Đông Nam Á.
4) Nơi bán động cơ giảm tốc 0.37Kw 0.5Hp ratio 10
- Miền Nam: Sài Gòn - Công ty TNHH MINHMOTOR
- Xưởng 1: 163 quốc lộ 1A, phường Bình Hưng Hoà, Bình Tân, TP HCM
- Xưởng 2: 4/16, đường số 1, Bình Hưng Hòa, Bình Tân, TP HCM
- Miền Bắc: Hà Nội: Số 283, Nguyễn Văn Linh, Phường Phúc Đồng, cạnh Hồ Sài Đồng, Quận Long Biên, Hà Nội
- Miền Bắc: Hải Phòng - Công ty CPTM Hồng Phúc 1033 đường Nguyễn Văn Linh (đường Bao), chân cầu An Đồng, An Dương, TP Hải Phòng.
- Miền Trung: Đà Nẵng: 398 Điện Biên Phủ, quận Thanh Khê, Đà Nẵng.
5) Cách lắp đặt các loại motor giảm tốc 0.37kw 0.5HP ratio 10

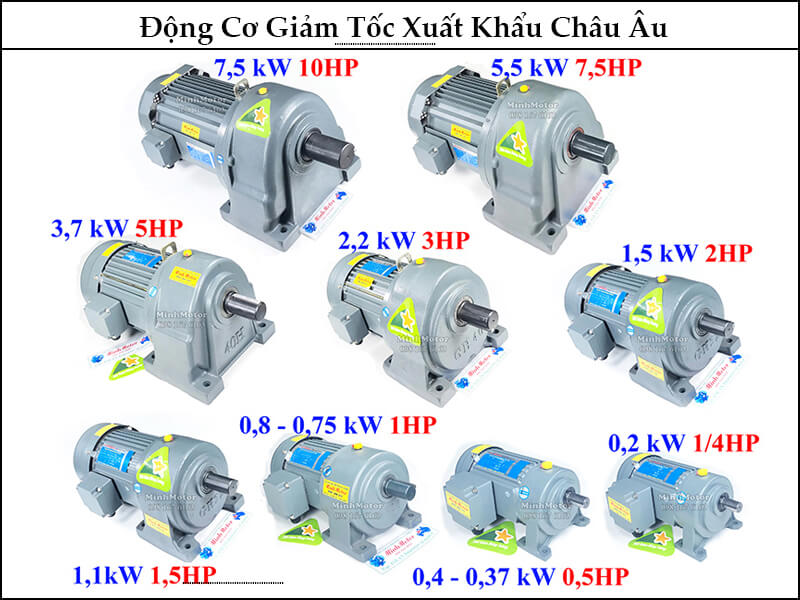

Motor Giảm Tốc Chân Đế PL 0.37kw 0.5HP
Là loại nhiều người ưa chuộng nhất. Công suất quan trọng nhất 200w tới 7500w
Video sản phẩm thực tế motor giảm tốc 0.37kw 0.4kw 0.5hp ratio 10

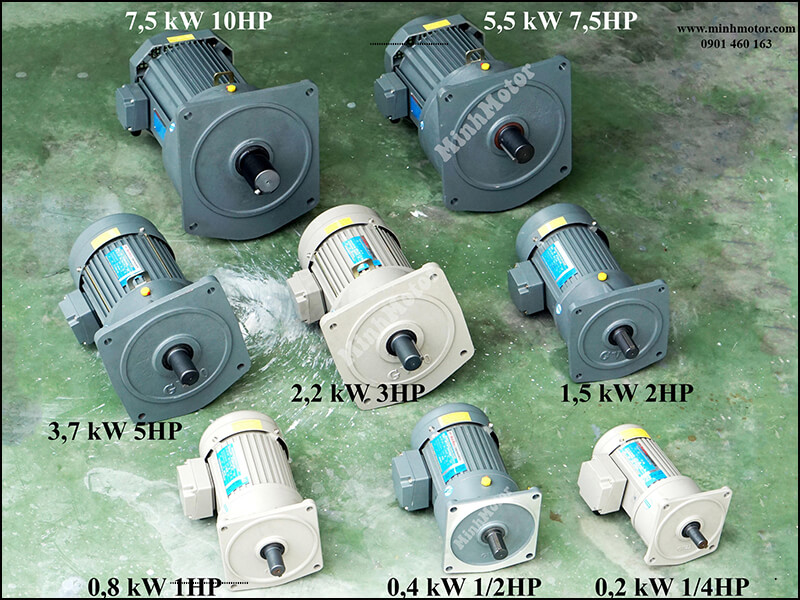

Motor Giảm Tốc Mặt Bích VB 0.37kw 0.5HP
0.2 kw tới 7.5kw 10 HP nhiều người dùng nhất
Các loại motor giảm tốc 0.37kw 0.5hp mặt bích còn gọi là mặt mâm, thường lắp đặt úp xuống xuống hoặc ngửa lên
Đối với động cơ giảm tốc công suất 0.37kw 0.5HP cực chậm cho nghề khuấy
Ratio đạt tới 1/2000 - 1/4000, giảm tới vài ngàn lần, siêu chậm

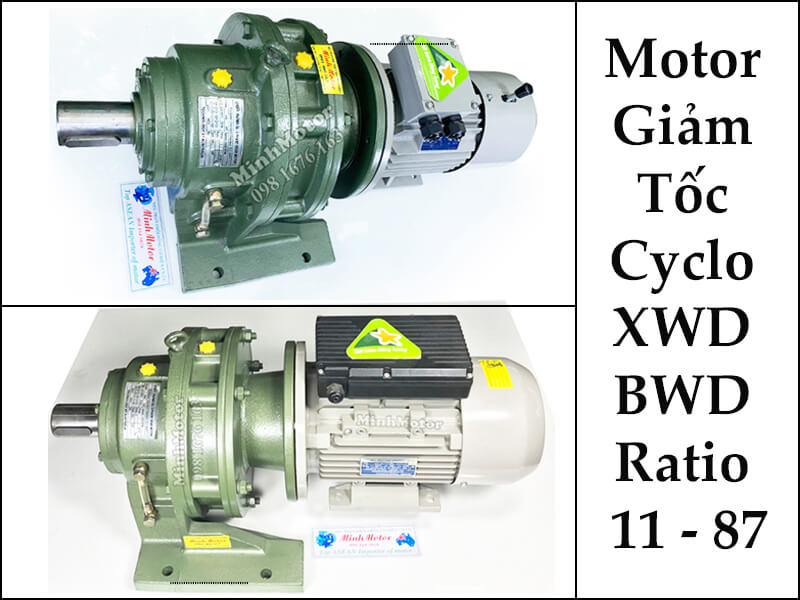

Động Cơ giảm tốc Cycloid BWE 0.37kw 0.5HP Ratio 10
Motoro Hộp Số Cycloid BWE còn có những tên gọi khác XWD, BWY, XWY, XWE, BLD, XLD, XLE, 0.37kw 0.5HP Ratio 10. Các loại Motor hộp số cycloid công suất power 0.37kw 0.5HP mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD chạy được điện 220v, 380v áp dụng cho công trình có độ rung shock.
- Đường kính cốt trục motor giảm tốc 3 pha cyclo 22, 35, 45, 55, 60 tới 85mm.
- Ratio quan trọng: 11, 17, 59, 87 23, 35

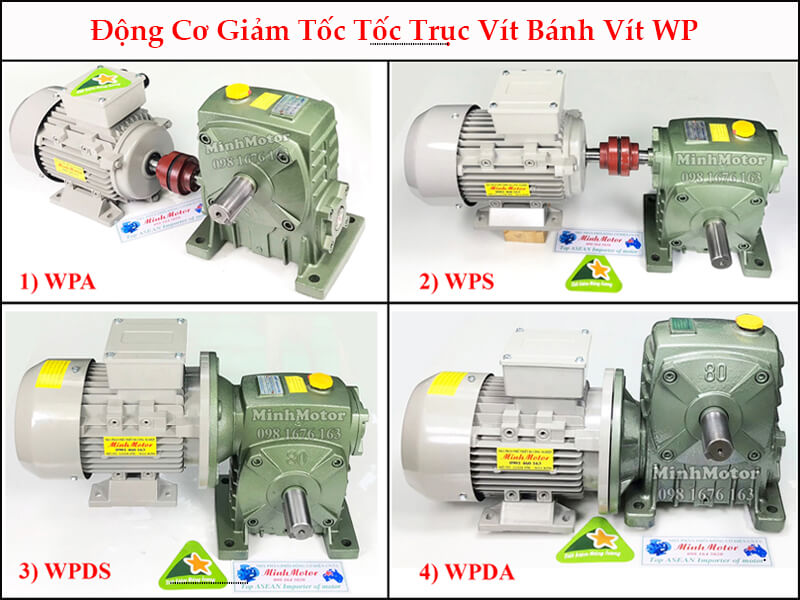

Hộp Giảm Tốc bánh vít WP 0.37kw 0.5HP Ratio 10
Các loại hộp số giảm tốc trục vít liền động cơ 0.37kw 0.5hp Ratio, số lần giảm tốc độ 60, 50, 40, 20, 10. trục ra quay 90 độ lắp đặt được rất nhiều hướng.

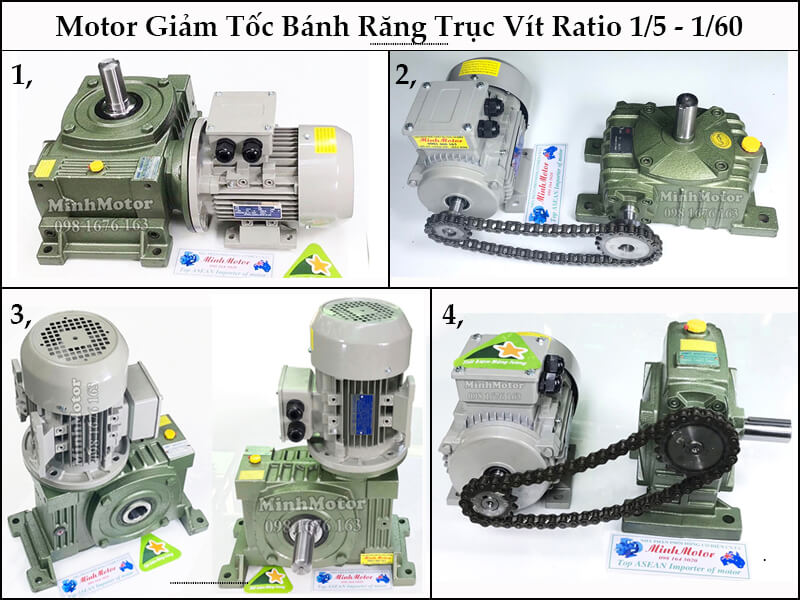

Hộp Giảm Tốc 0.37kw 0.5HP VW UW VMW UMW TOM TMW
Có cách lắp đặt máy như sau

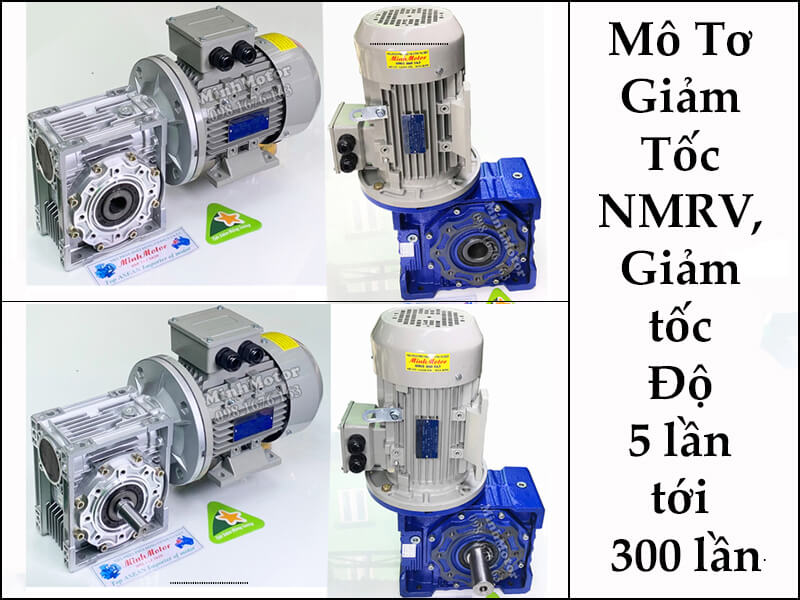

Động Cơ Giảm Tốc Trục Âm NMRV 0.37kw 0.5HP Ratio 10
Kiểu NMRV B5 nằm ngang hoặc dựng đứng + Motor điện

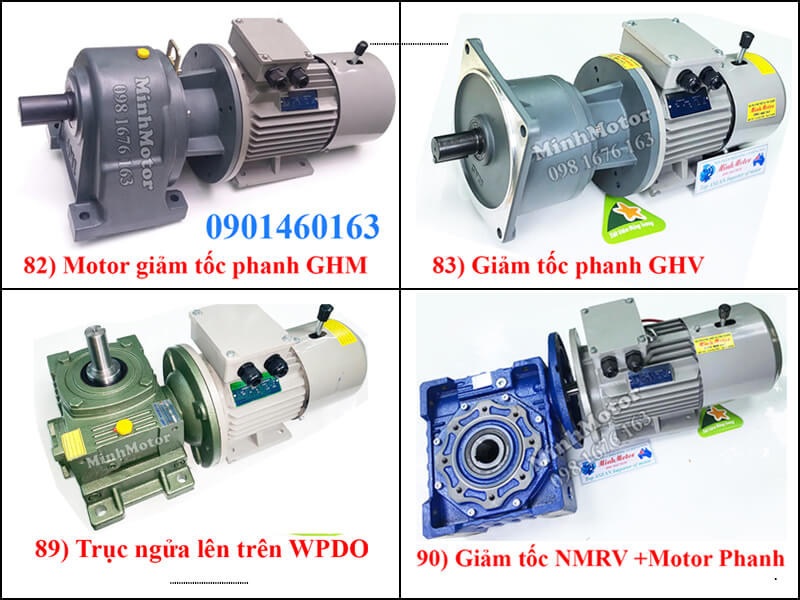

Motor Giảm Tốc Có Phanh DC 0.37kw 0.5HP Ratio 10

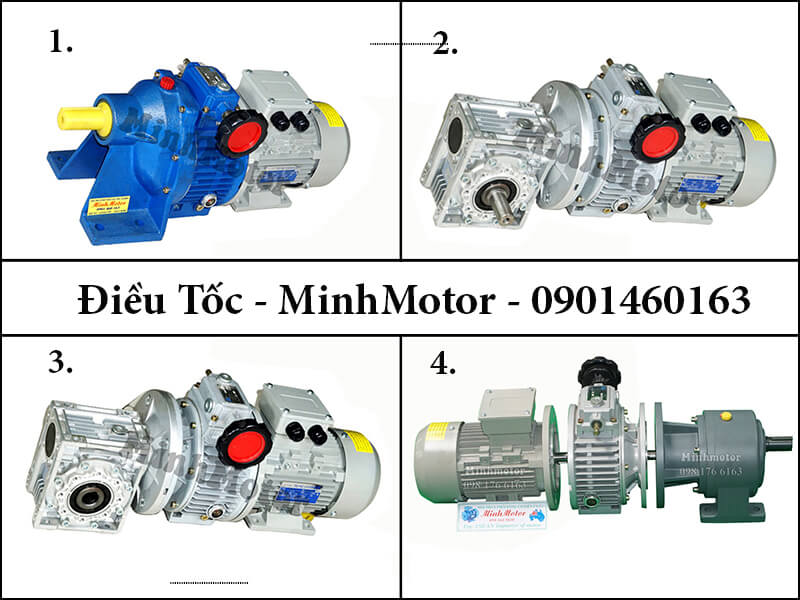

Động Cơ Điều Chỉnh Tốc Độ MS 0.37kw 0.5HP Ratio 10
Lực mô men của Motor không bị yếu đi khi tốc độ chậm đi. Nên khỏe hơn phương pháp chỉnh tốc độ bằng inveter biến tần. Có 4 kiểu điều tốc cơ phố biến tại Việt Nam như sau

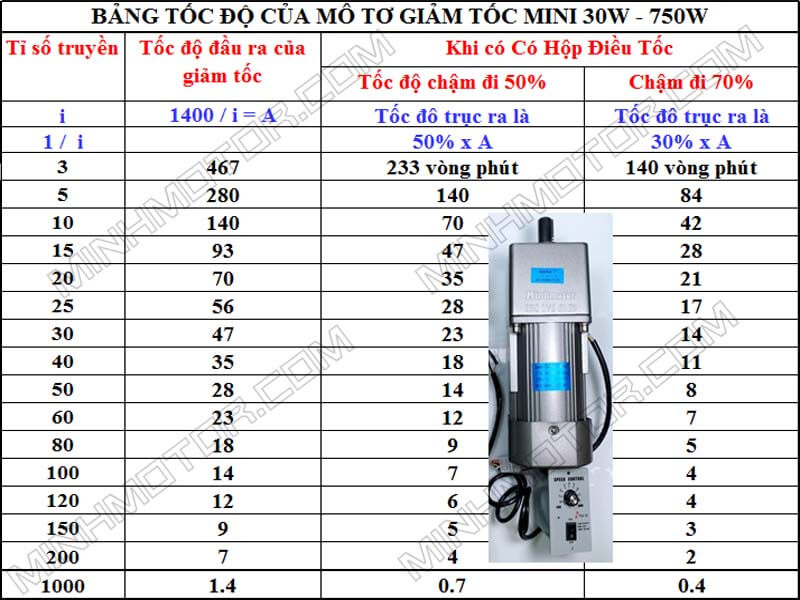

Motor Giảm Tốc 400w 0.5HP 220v 2 Pha Mini
Động cơ 400w tới 30w sau có khả năng điểu chỉnh tốc độ.
Ví dụ ratio 10, giảm 50% là còn 70 vòng, giảm 70% là còn 42 vòng/phút

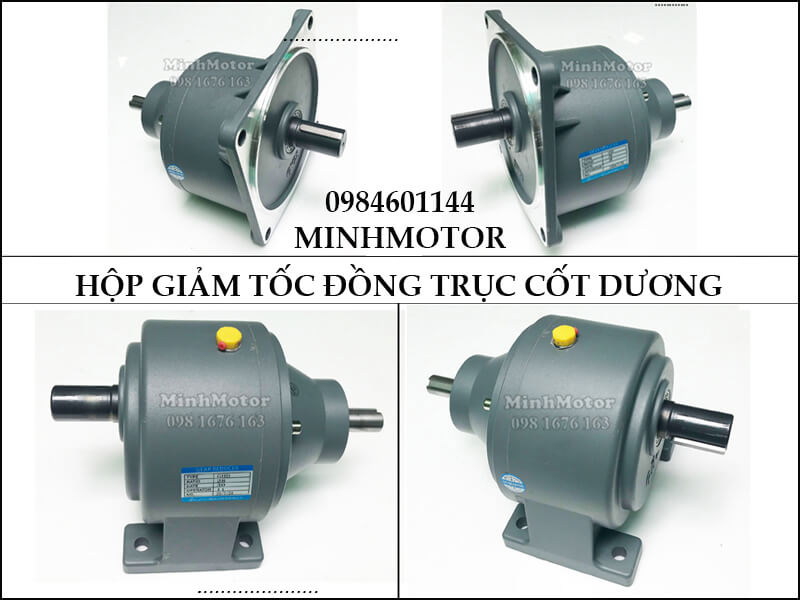

Giảm Tốc 2 Trục Đồng Tâm GVD
Ưu điểm: lắp vào máy điện 380v hoặc 220v đều ổn
6) Ứng dụng motor giảm tốc 0.37Kw 0.5Hp tỉ số truyền 10
Ứng dụng motor giảm tốc: máy khai thác than, cát, sản xuất khẩu trang y tế, máy khoan lòng biển lấy dầu khí, máy uốn tre, gỗ, làm mỹ nghệ, máy nạo dừa.
Các động cơ giảm tốc 0.37kW 0.5HP quan trọng:
+ Motor giảm tốc DC mini điện áp 24vdc, 12vdc, 24vdc.
+ Motor hộp giảm tốc trục thẳng, trục lồi, trục lõm, trục ra song song, cốt ra vuông góc.
+ Động cơ giảm tốc 3 pha bánh răng nghiêng, răng trụ, răng xoắn ốc, cycloidal bi.
+ Motor hộp số giảm tốc 2 cấp, 3 cấp, điều tốc, biến đổi tần số.
