Motor Giảm Tốc 1.1Kw 1.5HP 1/10

Motor giảm tốc 1.1kW 1.5HP 1/10 cho trục ra ~ 142 vòng/phút, mô men ~ 67 Nm. Hộp 2 cấp, hiệu suất ~ 90%, tốc độ còn cao nên hợp máy cần quay nhanh vừa phải mà không dùng dây đai: mâm vặt lông, mâm ly tâm chậm, trục quạt trộn. Bản mặt bích GV lắp ngửa dưới đáy thùng là trục đứng gắn thẳng mâm. Xem các tỉ số khác tại Motor Giảm Tốc 1.1Kw 1.5Hp.

1) Motor giảm tốc 1.1kW 1.5HP 1/10 là gì?

• Motor điện 3 pha 1.1kW (1.5HP), 4 cực, ~ 1420 vòng/phút, gắn liền hộp số bánh răng trụ tỉ số i = 10.
• Tỉ số 1/10 dùng 2 cặp bánh răng (tỉ số đến 1/25 là 2 cấp), trục ra cùng phương trục motor.
• Tốc độ trục ra: 1420 / 10 = 142 vòng/phút ở lưới 50Hz.
• Mô men trục ra: 9550 × 1.1 / 142 × 0.9 ≈ ~ 67 Nm.
• Dòng điện định mức: ~ 2.93A ở 380V.

2) Phân loại motor giảm tốc 1.1kW 1.5HP 1/10

• Mặt bích GV: lắp ngửa dưới đáy thùng, trục dựng đứng, trục 32, 40mm.
• Chân đế GH: bắt ngang lên khung, trục 32, 40mm.
• Tỉ số 1/10 mô men ~ 67 Nm, trục 32mm là đủ; trục 40mm khi mâm nặng gắn thẳng đầu trục.

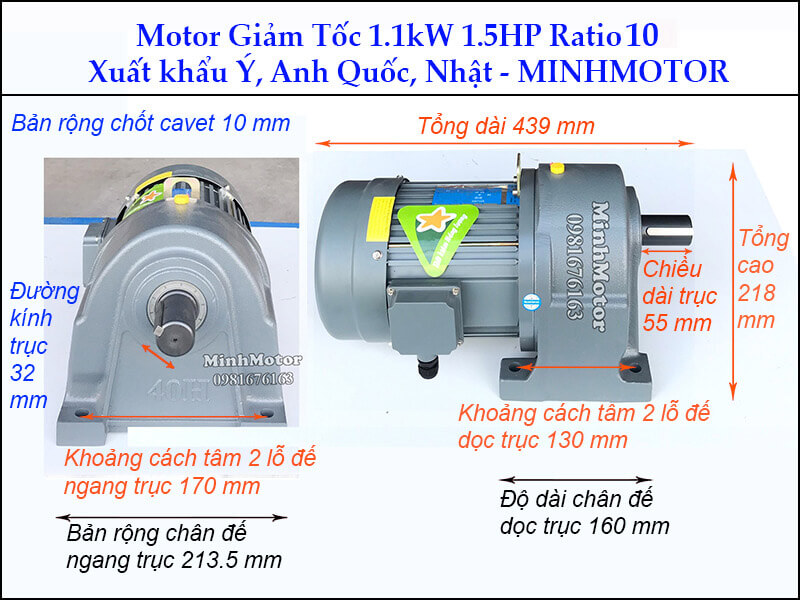

a) Motor giảm tốc 1.1Kw 1.5HP tỉ số truyền 1/10 chân đế, trục 32

• Mã hàng: GH32 (PF-DL SV-NF)
• Tốc độ trục ra: 140 - 150 rpm khi tỉ số truyền = 10
• Đường kính trục motor giảm tốc 3 pha: 32 mm

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/10 trục 32 chân đế

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 446 mm
• Tổng rộng chân đế ngang trục: 216 mm
• Tổng dài chân đế dọc trục: 162 mm
• Khoảng cách tâm lỗ chân đế ngang trục: 170 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục:  130 mm

b) Motor giảm tốc 1.1Kw 1.5HP tỉ số truyền 10 mặt bích, trục 32

• Mã hàng mặt bích: GV32 (PF-DL SV-NF)
• Số vòng quay trục ra: 140 - 150 vòng phút( thứ thự số 3 trong bảng tốc độ)

• Đường kính trục motor giảm tốc: 32 mm
• Đường kính lỗ mặt bích: 13.5 mm

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/10 trục 32 mặt bích

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Chiều dài mặt bích: 242 mm
• Chiều ngang mặt bích: 223 mm
• Chiều dài trục: 55 mm
• Tổng dài: 446 mm

c) Motor giảm tốc 1.1Kw 1.5HP ratio 10 chân đế, trục 40

• Ratio 10, tốc độ cốt ra là 140 - 150 vòng/ phút( vì 1400 / 10 = 140, 1500 / 10 = 150)
• Đường kính cốt trục: 40 mm
• Mã hàng motor giảm tốc chân đế: GH40 (PF-DL SV-NF)

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/10 trục 40 chân đế

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 473 mm
• Tổng rộng chân đế ngang trục: 264 mm
• Tổng dài chân đế dọc trục: 190 mm
• Khoảng cách tâm lỗ chân đế ngang trục: 210 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục: 150 mm

d) Motor giảm tốc 1.1Kw 1.5HP tỉ số truyền 10 mặt bích, trục 40

• Mã hàng mặt bích: GV40 (PF-DL SV-NF)
• Tốc độ trục ra của giảm tốc: 140 - 150 vòng phút
• Đường kính trục: 40 mm
• Đường kính lỗ mặt bích: 16 mm

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/10 trục 40 mặt bích

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 473 mm
• Chiều dài mặt bích: 300 mm
• Chiều ngang mặt bích: 274.5 mm

3) Ứng dụng motor giảm tốc 1.1kW 1.5HP 1/10

a) Máy dùng motor giảm tốc 1.1kW 1/10 (142 vòng/phút)

• Máy vặt lông gà, vịt kiểu mâm đứng thùng Ø600: mâm 140–170 v/p.
• Máy đánh vảy cá, làm sạch ốc kiểu mâm đáy: 140 v/p.
• Máy bóc vỏ tỏi, hành khô bằng mâm cao su: 140 v/p.
• Máy đánh bóng hạt sen, hạt điều mâm đá: 120–150 v/p.
• Máy dán nhãn, xoay chai tốc độ cao: 140 v/p.
• Máy sàng tròn lắc kiểu lệch tâm cỡ nhỏ: 140 v/p.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 1.1kW 1.5HP 1/10 cho máy vặt lông gà vịt mâm đứng

• Máy vặt lông gà, vịt thùng inox Ø600mm, mâm đáy và thành thùng gắn ngón cao su, vặt 3–4 con mỗi mẻ 20–30 giây, dùng motor giảm tốc mặt bích GV 1.1kW 1/10 trục 32mm lắp ngửa dưới đáy thùng.

Cách vận hành:

• Motor giảm tốc GV bắt bích ngửa dưới tấm đáy, trục dựng đứng xuyên qua ống chắn nước, gắn thẳng mâm đáy.
• Gà, vịt nhúng nước 60–65°C rồi thả vào thùng; mâm đáy quay hất con gà va vào ngón cao su ở thành thùng đứng yên.
• Vòi phun nước trên miệng thùng xối lông xuống lỗ xả ở đáy.
• Sau 20–30 giây tắt máy, gà sạch lông lấy ra; mâm dừng ngay vì hộp bánh răng ít quán tính.

Tính tốc độ, mô men cho máy vặt lông gà vịt:

• Mâm Ø560 ở 50Hz: ~ 142 v/p, vận tốc mép mâm π × 0.56 × 142 ≈ 250 m/phút ≈ 4.2 m/s.
• Mẻ 4 con gà ~ 8 kg ướt; lực ép vào ngón cao su ~ 8 × 9.81 × 0.8 ≈ 63 N ở bán kính 0.25m ≈ 16 Nm.
• Lực giật lông, gà lật va thành thùng: ~ 2.5 lần → ~ 40 Nm; mâm inox + ngón cao su 12 kg tăng tốc trong 0.5 giây ~ 5 Nm.
• Tổng ~ 45 Nm; motor 1.1kW 1/10 cho ~ 67 Nm, dư ~ 1.5 lần.
• Vịt, ngan da dai: biến tần nâng lên 60Hz ~ 170 v/p, mô men vẫn giữ.

Vì sao chọn motor giảm tốc 1.1kW 1/10, mặt bích GV:

• Tỉ số 1/15: mâm 95 v/p, gà không lật đều, vặt mất gần 1 phút.
• Tỉ số 1/5: mâm 284 v/p, rách da gà, gãy cánh, gà văng khỏi thùng.
• 1/10 cho 142 v/p: da nguyên, sạch lông sau 20–30 giây.
• GV lắp ngửa: trục đứng gắn thẳng mâm, bỏ dây đai, puly — dây đai ướt nước nóng hay trượt, hay đứt.
• Hộp 2 cấp ít rơ, mâm không đảo, ngón cao su mòn đều.
• Điện: dòng ~ 2.93A/380V, dây 4 × 1.5mm², CB 10A, rơ le nhiệt cài ~ 3.2A.

4) Ưu điểm của motor giảm tốc 1.1kW 1/10 GV khi làm máy vặt lông gà vịt

• Không đai, không puly: không trượt khi mẻ gà nặng, không phải căng đai hằng tuần.
• Hiệu suất ~ 90%: motor 1.1kW chạy cả buổi sáng lò mổ mà không nóng.
• Dừng nhanh khi tắt điện: lấy gà ra sớm, tăng số mẻ mỗi giờ.
• Bích GV kín, đầu hộp phía trên có ống chắn nước: nước nóng, mỡ gà không vào cuộn dây.
• Đảo chiều bằng biến tần mỗi mẻ: ngón cao su mòn đều hai mặt.

5) FAQ motor giảm tốc 1.1kW 1.5HP 1/10

a) Người sắp mua, đang khảo giá motor giảm tốc 1.1kW 1/10

• Motor giảm tốc 1.1kW 1/10 quay bao nhiêu vòng/phút? ~ 142 v/p ở 50Hz (1420 / 10).
• 1/10 mô men bao nhiêu? ~ 67 Nm (9550 × 1.1 / 142 × 0.9).
• Máy vặt lông gà dùng 1.1kW 1/10 vặt được mấy con một mẻ? Thùng Ø600: 3–4 gà hoặc 2–3 vịt; thùng Ø800 nên lên 1.5kW 1/10.
• Có bản 1 pha cho lò mổ gia đình không? Có: GVC 1.1kW 1/10 220V trục 32mm; đổi chiều bằng công tắc đảo chiều có tụ.
• GV 1.1kW trục 32 bích cỡ nào? Bích vuông, lỗ bắt vít Ø13.5mm, trục 32mm cavet 10mm; kích thước bích xem bản vẽ mục mặt bích GV trục 32 bên trên.
• 1/10 khác 1/15 ở máy vặt lông thế nào? 1/15 ~ 95 v/p, ~ 100 Nm, quay chậm hợp mâm Ø800 vặt ngan, ngỗng; 1/10 nhanh hơn, hợp gà, vịt mâm Ø500–600.
• 1/10 mấy cấp bánh răng? 2 cấp, hiệu suất ~ 90%.

b) Người vừa mua, cần vận hành motor giảm tốc 1.1kW 1/10 đúng

• Che nước cho motor lắp ngửa dưới đáy thùng thế nào? Ống chắn nước bọc quanh trục cao hơn mặt đáy 30mm, vành hắt nước trên đầu trục; không để nước đọng trên mặt bích.
• Đấu điện ở chỗ ướt cần lưu ý gì? Tiếp địa vỏ máy, CB chống giật 30mA, hộp đấu dây quay xuống dưới.
• Biến tần cài thế nào? Tăng tốc 0.5–1 giây, giảm tốc 0.5 giây, 40–60Hz tuỳ gà hay vịt.

c) Bảo trì motor giảm tốc 1.1kW 1/10 sau 6–12 tháng

• Sau 6 tháng kiểm tra gì? Phớt trục ra (nước nóng, mỡ gà), độ đảo mâm, cách điện motor.
• Phớt trục ra hay hỏng? Nước nóng 60°C chảy dọc trục. Thay phớt chịu nhiệt, sửa lại ống chắn nước.
• Có cần bơm mỡ hộp số? Không, trừ khi thay phớt; mỡ bán lỏng 00#.

d) Lỗi do dùng sai motor giảm tốc 1.1kW 1/10 và cách khắc phục

• Gà rách da, gãy cánh? Tốc độ quá cao hoặc nhúng nước quá nóng. Hạ xuống 40–45Hz, nhúng 60°C.
• Lông vặt không sạch? Ngón cao su mòn hoặc mâm quay chậm do biến tần cài thấp. Thay ngón, chạy 50Hz.
• Mỡ hộp số chảy ra đầu trục? Lắp ngửa mà phớt hỏng. Thay phớt, kiểm tra lỗ thông hơi hộp số ở trên.
• Nhảy CB chống giật? Nước vào hộp đấu dây. Sấy khô, bịt kín ốc siết cáp.
