Motor Giảm Tốc 1.1Kw 1.5HP 1/100

Motor giảm tốc 1.1kW 1.5HP 1/100 cho trục ra ~ 14.2 vòng/phút ở bản trục 40mm. Hộp 3 cấp, dòng ~ 2.93A. Ở 14 v/p, gắn tang cáp Ø200 là ra lực kéo ~ 5.6 kN ở ~ 9 m/phút — đúng việc của máy cào phân, máy kéo xe, máy cuốn kéo chậm mà nặng. Xem các tỉ số khác tại Motor Giảm Tốc 1.1Kw 1.5Hp.

1) Motor giảm tốc 1.1kW 1.5HP 1/100 là gì?

• Motor điện 3 pha 1.1kW (1.5HP), 4 cực, ~ 1420 vòng/phút, gắn liền hộp số bánh răng trụ tỉ số i = 100.
• Tỉ số 1/100 dùng 3 cặp bánh răng (từ 1/30 trở lên là 3 cấp), trục ra cùng phương trục motor.
• Tốc độ trục ra: 1420 / 100 = 14.2 vòng/phút ở lưới 50Hz.
• Dòng điện định mức: ~ 2.93A ở 380V.

2) Phân loại motor giảm tốc 1.1kW 1.5HP 1/100

• Chân đế GH: bắt lên bệ bê tông, trục ngang gắn tang cáp, trục 32, 40mm.
• Mặt bích GV: bắt bích vào vách thép, trục 32, 40mm.
• Tỉ số 1/100: trục 32mm chịu lực kém hơn; kéo cáp, treo tang nặng chọn trục 40mm.

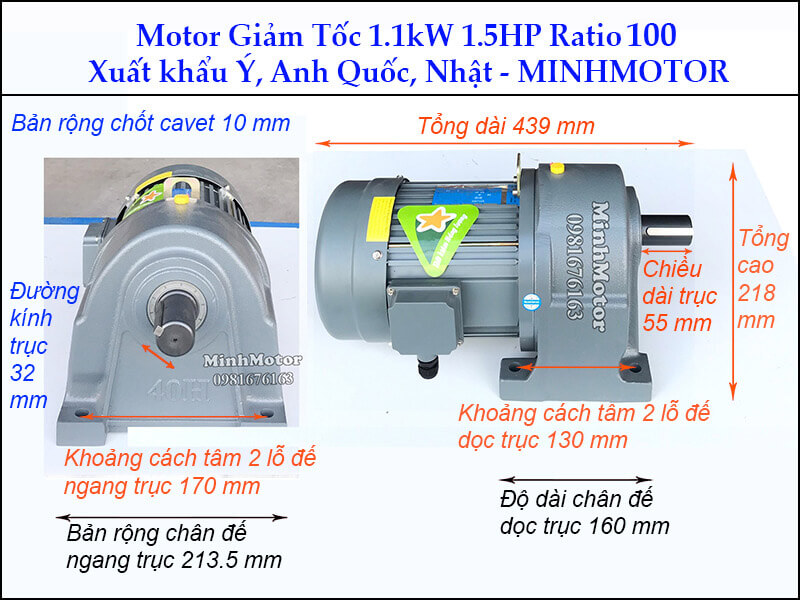

a) Motor giảm tốc 1.1Kw 1.5HP tỉ số truyền 1/100 chân đế GH, trục 32

• Mã hàng: GH32 (PF-DL SV-NF)
• Tốc độ trục ra: 14 - 15 rpm khi tỉ số truyền = 100
• Đường kính trục motor giảm tốc 3 pha: 32 mm

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/100 trục 32 chân đế

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 446 mm
• Tổng rộng chân đế ngang trục: 216 mm
• Tổng dài chân đế dọc trục: 162 mm
• Khoảng cách tâm lỗ chân đế ngang trục: 170 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục:  130 mm

b) Motor giảm tốc 1.1Kw 1.5HP tỉ số truyền 100 mặt bích, trục 32

• Mã hàng mặt bích: GV32 (PF-DL SV-NF)
• Số vòng quay trục ra: 14 - 15 vòng phút( thứ thự số 12 trong bảng tốc độ)

• Đường kính trục motor giảm tốc: 32 mm
• Đường kính lỗ mặt bích: 13.5 mm

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/100 trục 32 mặt bích

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Chiều dài mặt bích: 242 mm
• Chiều ngang mặt bích: 223 mm
• Chiều dài trục: 55 mm
• Tổng dài: 446 mm

c) Motor giảm tốc 1.1Kw 1.5HP ratio 100 chân đế, trục 40

• Ratio 100, tốc độ cốt ra là 14 - 15 vòng/ phút( vì 1400 / 100= 14, 1500 / 100 = 15)
• Đường kính cốt trục: 40 mm
• Mã hàng motor giảm tốc chân đế: GH40 (PF-DL SV-NF)

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/100 trục 40 chân đế

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 473 mm
• Tổng rộng chân đế ngang trục: 264 mm
• Tổng dài chân đế dọc trục: 190 mm
• Khoảng cách tâm lỗ chân đế ngang trục: 210 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục: 150 mm

d) Motor giảm tốc 1.1Kw 1.5HP tỉ số truyền 100 mặt bích, trục 40

• Mã hàng mặt bích: GV40 (PF-DL SV-NF)
• Tốc độ trục ra của giảm tốc: 14 - 15 vòng phút
• Đường kính trục: 40 mm
• Đường kính lỗ mặt bích: 16 mm

Thông số kỹ thuật motor giảm tốc 1.1kW 1.5HP 1/100 trục 40 mặt bích

• Model: GH/GV(28-50)-1100-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 473 mm
• Chiều dài mặt bích: 300 mm
• Chiều ngang mặt bích: 274.5 mm

3) Ứng dụng motor giảm tốc 1.1kW 1.5HP 1/100

a) Máy dùng motor giảm tốc 1.1kW 1/100 (14.2 vòng/phút)

• Máy cào phân chuồng bò, chuồng heo kéo cáp tự động: tang 14 v/p.
• Tời kéo xe goòng nhỏ, xe chở lúa trong kho kéo cáp: 14 v/p.
• Máy cuốn bạt sân phơi, bạt hầm biogas: trục cuốn 14 v/p.
• Máy đảo trộn phân compost dạng cào kéo cáp: 14 v/p.
• Máy kéo lưới vây ao nuôi cá nhỏ: tang 14 v/p.
• Máy nâng hạ cửa cống, cửa phai nhỏ qua tang cáp: 14 v/p.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 1.1kW 1.5HP 1/100 cho máy cào phân chuồng bò kéo cáp

• Máy cào phân tự động cho chuồng bò sữa 2 dãy dài 60m, lưỡi cào chữ V gập rộng 2.4m chạy dọc rãnh phân, kéo cáp thép Ø10 qua puly đổi hướng, dùng motor giảm tốc chân đế GH 1.1kW 1/100 trục 40mm quay tang cáp Ø200 đặt ở đầu chuồng.

Cách vận hành:

• Motor giảm tốc GH bắt chân đế trên bệ bê tông đầu chuồng, trục 40mm gắn tang cáp Ø200.
• Cáp thép từ tang đi qua puly đổi hướng ở hai góc chuồng, nối vào 2 lưỡi cào ở 2 dãy — dãy này kéo thì dãy kia nhả.
• Hẹn giờ 4–6 lần/ngày: lưỡi cào mở ra, gạt phân dọc rãnh về hố gom cuối chuồng; tới cuối, công tắc hành trình đảo chiều.
• Chạy về, lưỡi cào gập lại, lướt trên phân không đẩy ngược.

Tính lực kéo, tốc độ cho máy cào phân chuồng bò:

• Tốc độ cáp: π × 0.2 × 14.2 ≈ ~ 8.9 m/phút — bò không giật mình, dãy 60m hết ~ 7 phút.
• Lực cào: phân tươi dày 10cm trên rãnh rộng 2.4m, đẩy ~ 1.2 tấn phân về cuối chuồng; ma sát phân với nền ~ 0.4 → ~ 4.7 kN lúc phân dồn nhiều nhất.
• Cộng ma sát puly, kéo dãy kia lùi: ~ 5.2 kN.
• Lực kéo tối đa ở tang Ø200: 629 × 0.95 / 0.1 ≈ ~ 6 kN, dư ~ 1.15 lần lúc phân dồn cuối hành trình.
• Công suất thực: 5200 × 0.15 m/s ≈ 0.78kW — motor 1.1kW chạy ~ 70% tải.

Vì sao chọn motor giảm tốc 1.1kW 1/100, chân đế GH:

• Tỉ số 1/60: cáp 15 m/phút, lực kéo chỉ ~ 3.6 kN — phân dồn cuối chuồng là đứng.
• Tỉ số 1/200: cáp 4.5 m/phút, dãy 60m mất 13 phút, chạy 6 lần/ngày quá lâu.
• 1/100 cho ~ 9 m/phút và ~ 6 kN: đúng dải máy cào phân dây cáp.
• Chân đế GH trục 40mm: tang treo đầu trục chịu lực kéo cáp 5–6 kN lâu dài.
• Điện: dòng ~ 2.93A/380V, dây 4 × 1.5mm², CB 10A, rơ le nhiệt cài ~ 3.2A.

4) Ưu điểm của motor giảm tốc 1.1kW 1/100 GH khi làm máy cào phân chuồng bò

• Lực kéo ~ 6 kN từ motor 1.1kW: cào phân 2 dãy chuồng bằng một motor.
• Chạy hẹn giờ không người: chuồng sạch, giảm amoniac, móng bò ít bệnh.
• Hộp kín, mỡ bơm sẵn: chịu được hơi amoniac, ẩm của chuồng trại.
• Dòng ~ 2.93A: tủ điện nhỏ, CB 10A.
• Đảo chiều theo công tắc hành trình: không cần bộ ly hợp hay hộp số đảo chiều.

5) FAQ motor giảm tốc 1.1kW 1.5HP 1/100

a) Người sắp mua, đang khảo giá motor giảm tốc 1.1kW 1/100

• Motor giảm tốc 1.1kW 1/100 quay bao nhiêu vòng/phút? ~ 14.2 v/p ở 50Hz (1420 / 100).
• 1.1kW 1/100 kéo được bao nhiêu kg? Tang Ø200: lực kéo ~ 6 kN (~ 600 kgf); tang Ø300: ~ 4 kN.
• Máy cào phân chuồng bò dùng 1.1kW được không? Được với chuồng 1–2 dãy dài 40–70m; chuồng trên 100m hoặc 4 dãy dùng 2.2kW 1/100.
• Trục 32 hay trục 40? Kéo cáp, treo tang: trục 40mm; trục 32mm chịu lực kém hơn.
• Có bản phanh không? Có GHS 1.1kW 1/100 — giữ tang không trôi khi cáp còn căng.
• 1/100 với 1/80 khác gì? 1/80 ~ 18 v/p; 1/100 chậm hơn, kéo khoẻ hơn 25%.
• Có bản 1 pha cho trang trại không? Có GHC 1.1kW 1/100 220V; đảo chiều qua khởi động từ đảo chiều.

b) Người vừa mua, cần vận hành motor giảm tốc 1.1kW 1/100 đúng

• Lắp công tắc hành trình ở đâu? Hai đầu rãnh phân, cách điểm dừng 0.5m; thêm công tắc chùng cáp để dừng khi đứt cáp.
• Cài hẹn giờ thế nào? Timer tuần 4–6 lần/ngày, tránh giờ vắt sữa; có nút chạy tay ở tủ.
• Đấu điện? Dây 4 × 1.5mm², CB 10A, rơ le nhiệt ~ 3.2A, tủ điện kín IP55.

c) Bảo trì motor giảm tốc 1.1kW 1/100 sau 6–12 tháng

• Sau 6–12 tháng kiểm tra gì? Mòn cáp thép, puly đổi hướng, bản lề lưỡi cào, gỉ chân đế, phớt trục ra.
• Cáp thép gỉ nhanh? Amoniac và nước phân. Dùng cáp mạ kẽm, bôi mỡ chống gỉ mỗi quý.
• Hộp số cần bảo dưỡng gì? Lau gỉ, sơn lại vỏ; mỡ kiểm tra sau ~ 2 năm.

d) Lỗi do dùng sai motor giảm tốc 1.1kW 1/100 và cách khắc phục

• Lưỡi cào đứng giữa chuồng, nhảy rơ le? Phân dồn quá dày do chạy ít lần/ngày. Tăng số lần cào, giữ lớp phân dưới 10cm.
• Cáp quấn chồng, lệch tang? Thiếu bộ dẫn cáp. Lắp puly dẫn cáp trước tang, cáp vào tang vuông góc.
• Lưỡi cào không gập khi về? Bản lề kẹt phân khô. Rửa, bôi mỡ bản lề hàng tháng.
• Gãy then trục ra? Tang lắp lỏng, đảo chiều giật. Siết vít chặn, thêm thời gian trễ 2 giây khi đảo chiều.
