2) Động Cơ 1 Pha 0.75kw 1HP YL tải trung bình – tải nhẹ
a) Nguyên lý hoạt động
Dùng cho việc tải vừa và nhẹ
Là loại motor phổ biến nhất thị trường
Trọng lượng: 14kg
b) Thông số kỹ thuật, bản vẽ
Kích thước hình học của Động Cơ 1 Pha YL 0.75kw 1HP như sau
Đường kính trục: 19mm
Mã vỏ frame size 80, chiều cao tâm trục xuống mặt đất: 80mm
Dòng ampe định mức: 5 (A)
Đường kính mặt bích YL: 200mm

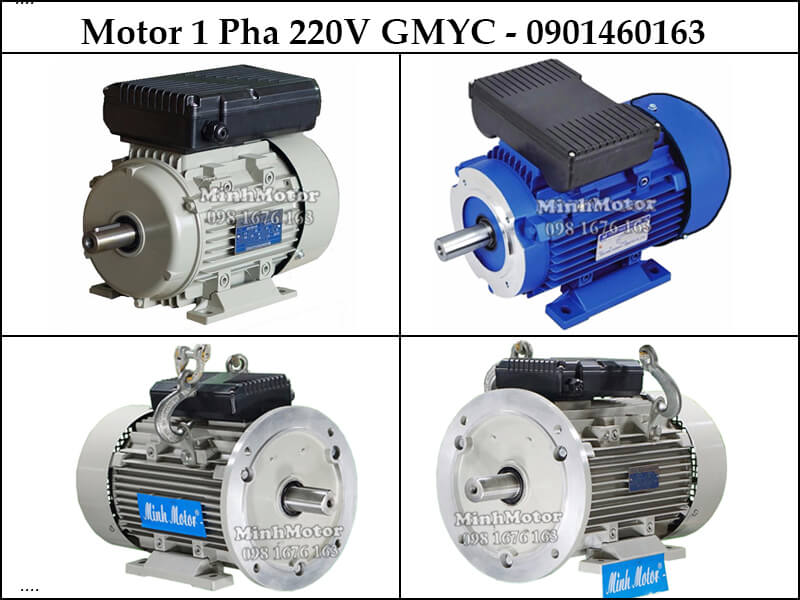

3) Motor 1 Pha YC 0.75kw 1HP tải nặng
a) Nguyên lý hoạt động
Dùng cho việc tải nặng
Là loại motor phổ biến nhất thị trường
Trọng lượng: 16kg. Loại nhiều đồng nhất thị trường
Đường kính trục: 24mm (lớn hơn động cơ 1 pha YL)
b) Thông số kỹ thuật, bản vẽ
Kích thước hình học của Motor Cơ 1 Pha 0.75kw 1HP YC như sau
Đường kính trục: 24mm
Mã vỏ sản phẩm frame size: 90L2. Chiều cao tâm trục xuống mặt đất: 90mm
Dòng ampe định mức: 6.9 - 7.3(A)
Đường kính mặt bích YC: 200mm
Tổng chiều cao: 246mm
Tổng chiều dài: 340mm
4) Cách chọn động cơ 1 pha chất lượng
Xem Trọng lượng. Hãng tốt làm nhiều dây đồng hơn.
Dựa vào thương hiệu. Parma MinhMotor là thương hiệu cơ điện hơn 35 năm ngành motor
Xem cách gia công cơ khí từng bộ phận. Kiểm tra nguyên liệu Đây là cách thành công nhất
5) Ứng dụng motor 1 pha

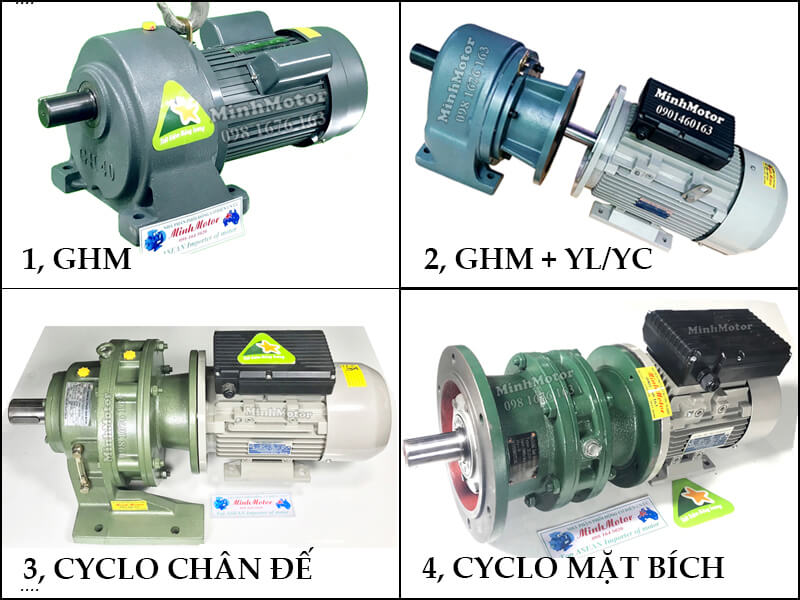

a) Chế tạo động cơ giảm tốc 1 pha 220v trục thẳng
Công suất phổ biến 1/2HP tới 5HP

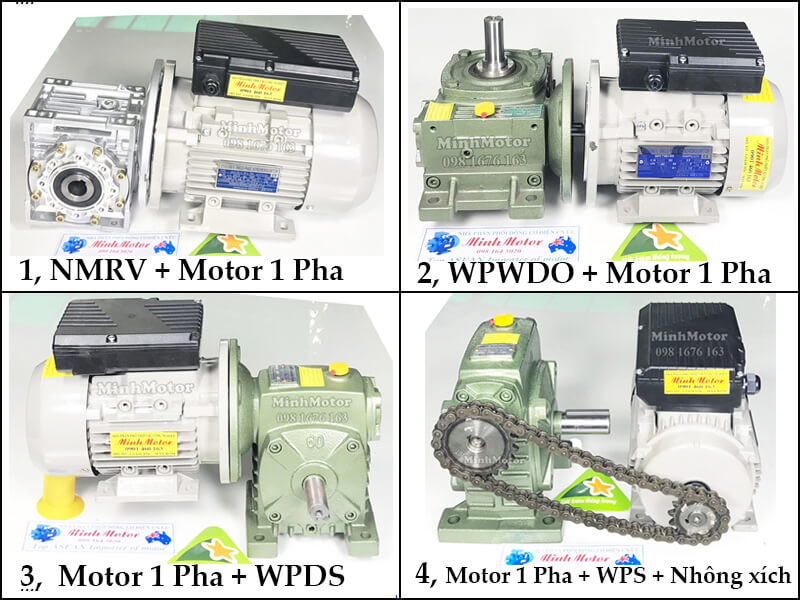

b) Motor giảm tốc 1 pha 220v trục ra vuông góc
Công suất thông dụng: từ 0.37kw tới 3.7kw
c) Giảm tốc Motor 220v điều chỉnh tốc độ
Công suất phổ biến 15w tới 400w với motor 1 pha mini

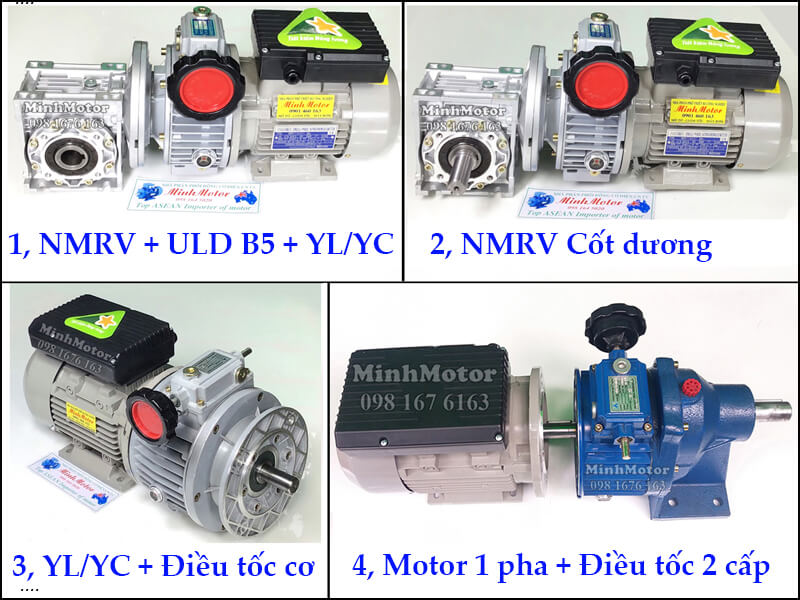

d) Motor 220v điều tốc cơ bằng tay
6) Quy mô nhà cung cấp phân phối motor 1 pha
7) Đấu điện động cơ 1 pha
Nối dây điện từ tụ ra để
Motor 1 pha 0.75 kW 1HP (1 ngựa) . Tốc độ motor điện 0.75kW 1HP 1 ngựa 1400 (4 cực điện- 4 poles tua chậm) Động cơ có 2 tụ, tụ đề là mi tụ để bù công suất khi yếu điện Miền bắc gọi là tụ ngâm, miền nam gọi là tụ ngậm. Mã hàng GMYL 802-4 (khoảng cách từ tâm trục xuống mặt đất là 80 mm) Đường kính cốt (trục) của motor 0.75kW 1HP 1 ngựa là 19 mm Cường độ dòng điện định mức là 5.05 Ampe Hệ số bảo vệ bụi và nước IP 54, cấp chịu nhiệt F, chế độ làm mát toàn phần Nguyên liệu: tôn silic xanh cán nguội, dây ê may (dây đồng cách điện) Động cơ 0.75kW 1HP 1 ngựa có trọng lượng 9 kg Khoảng cách giữa 2 tâm lỗ chân đế dọc trục 100 mm Khoảng cách giữa 2 tâm lỗ chân đế ngang trục 125 mm Tổng chiều dài thân motor 310 mm Tổng chiều cao thân motor 227 mm Video chất lượng nguyên liệu motor 1 pha
Với các kỹ sư cần đo kích thước của Motor 1 pha 0.75 kW (1 HP, 1 ngựa) 1400 vòng phút mời xem video sau
