Động Cơ Điện 1 Pha 2.2Kw 3HP 4 Cực

Motor 3Hp 220v 4 Pole còn gọi là động cơ điện 1 pha 2.2kW 3HP. Dưới đây là thông tin cơ bản về motor điện 1 pha 3 ngựa.

1) Ứng dụng motor 1 pha 2.2kw 3hp 220v

Động cơ điện 220v 3hp 3 ngựa được dùng để:

• Máy bơm nước, máy nén khí công nghiệp
• Máy cưa gỗ, máy mài và đánh bóng gỗ
• Máy phay, máy khoan, máy tiện, máy gia công cơ khí chính xác
• Máy kéo phà, thuyền, tời nâng
• Máy trộn bê tông, đầm dùi móng,...

2) Ưu điểm motor 1 pha 2.2kw 3hp 220v

Động cơ điện 1 pha 2.2kW 3HP 3 Ngựa 4 pole Minhmotor xuất khẩu Châu Âu có những ưu điểm sau:

• Làm từ dây đồng cao cấp, chịu nhiệt cấp F
• Bạc đạn vòng bi tiêu chuẩn Đức, Ý
• Cấu tạo stator rotor ruột động cơ là tôn silic xanh cán nguội siêu tiết kiệm điện
• Chạy được điện yếu dưới 220v
• Vận hành êm ái, tiếng ồn và độ rung thấp

Động cơ điện 1 pha 2.2kW 3HP Parma tốc độ 1400, 1450, 1500 vòng phút (RPM). Hiện nay, motor điện 1 pha 220v Parma MinhMotor đã xuất khẩu tới 75 nước trên thế giới.

3) Thông số kỹ thuật motor 1 pha 2.2kw 3hp 220v

• Tốc độ vòng quay được lựa chọn nhiều như 1500, 1450, 1400 vòng phút
• Điện áp 220v (điện áp gia đình), tại những khu vực điện yếu 200v máy vẫn chạy ổn định
• Tiêu chuẩn tiết kiệm điện của Nga, Úc. Tiêu chuẩn thiết kế vỏ, khung: IEC châu Âu
• Cấp bảo vệ của thiết bị từ bụi và nước IP55, trong môi trường khắc nghiệt vẫn có thể làm việc đạt tải khỏe hiệu suất làm việc cao
• Cấp chịu nhiệt F, chất lượng nguyên liệu lõi dây đồng dày dặn
• Có tụ ngâm (tụ ngậm) bù công suất và tụ khởi động (tụ đề)

4) Phân loại motor 2.2kw 220v 3hp 1 pha

a) Motor 2.2kw 220v 3hp tốc độ 4 pole YL

a1) Motor 220v 3HP 2.2kw YL tải thường 4 cực chân đế

• Mã sản phẩm: YL-100L1-2.2kw 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế, tải thường
• Công nghệ sản xuất: Úc - Đức
• Đường kính trục: 28mm
• Cân nặng: 21kg

• Dòng điện định mức: 13.9 ampe
• Hệ số chống nước, chống bụi: IP 55
• Hệ số cách nhiệt, cách điện: F
• Hệ số vận hành cos: 0.95

a2) Motor 220v 3HP 2.2kw 220v YL tải thường 4 Pole bích

• Mã sản phẩm: YL-100L1-2.2kw 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế, tải thường
• Công nghệ sản xuất: Úc - Đức
• Đường kính ngoài mặt bích: 250mm
• Đường kính cốt trục: 28mm
• Trọng lượng: 23.3kg

• Dòng điện định mức: 13.9 ampe
• Hệ số chống nước, chống bụi: IP 55
• Hệ số cách nhiệt, cách điện: F
• Hệ số vận hành cos: 0.95

b) Motor 2.2kw 220v 3hp tốc độ 4 cực YC

b1) Motor 2.2kw 220v 3hp YC tải nặng 4 pole chân đế

• Mã sản phẩm: YL-112M 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế, tải thường
• Công nghệ sản xuất: Úc - Đức
• Đường kính ngoài mặt bích: 250mm
• Đường kính cốt trục: 28mm
• Trọng lượng: 30 kg

• Dòng điện định mức: 17.8 ampe
• Hệ số chống nước, chống bụi: IP 55
• Hệ số cách nhiệt, cách điện: F
• Hệ số vận hành cos: 0.95

b2) Motor 2.2kw 220v 3hp YC tải nặng 4 pole chậm tua bích

• Mã sản phẩm: YL-112M 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế, tải thường
• Công nghệ sản xuất: Úc - Đức
• Đường kính ngoài mặt bích: 250mm
• Đường kính cốt trục: 28mm
• Đường kính mặt bích: 250mm
• Đường kính trục: 28mm
• Trọng lượng: 32.3kg

• Dòng điện định mức: 17.8 ampe
• Hệ số chống nước, chống bụi: IP 55
• Hệ số cách nhiệt, cách điện: F
• Hệ số vận hành cos: 0.95

c) Motor 1 pha 3Hp 2.2Kw tốc độ chậm XWD3

• Mã sản phẩm: XWD3 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế, tải thường
• Công nghệ sản xuất: Úc - Đức
• Đường kính ngoài mặt bích: 250mm
• Đường kính cốt trục: 28mm
• Đường kính mặt bích: 250mm
• Trọng lượng: 32.3kg

• Đường kính trục ra: 35mm
• Tốc độ trục quay từ: 128 vòng đến 15 vòng/phút
• Tổng chiều dài: 632 mm
• Chiều cao: 190mm
• Chiều rộng: 185mm

d) Motor 1 pha 3Hp 2.2Kw tốc độ chậm XLD3

• Mã sản phẩm: XLD3 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu mặt bích cycloid
• Công nghệ sản xuất: Nhật Bản, Đài Loan
• Trọng lượng: 32.3kg

• Đường kính trục ra: 35mm
• Kích thước đường kính ngoài mặt bích: 230mm
• Tốc độ trục ra từ: 128 vòng đến 16 vòng/phút
• Tổng chiều dài: 632mm
• Dòng ampe định mức: 13.9 (A)
• Kiểu dáng: mặt bích

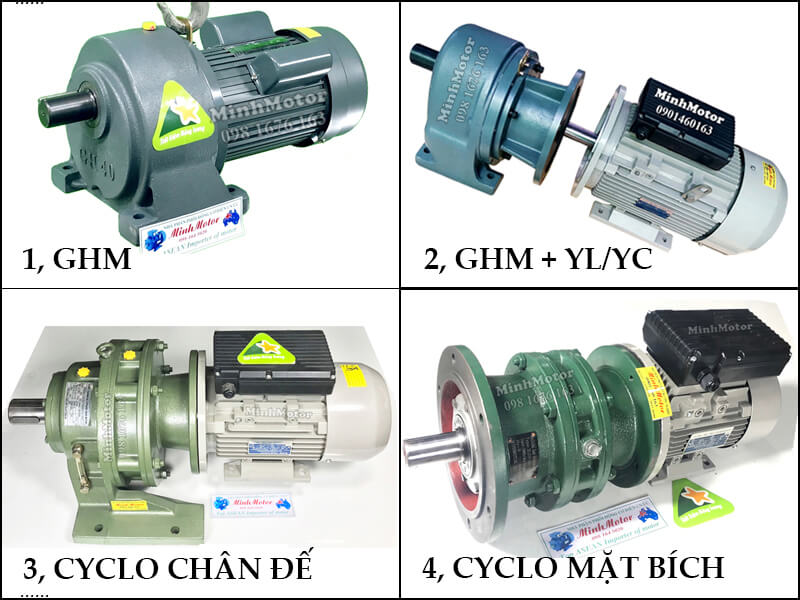

e) Động cơ 1 pha 3Hp 2.2Kw kiểu chân đế GHC

• Mã sản phẩm: GHC40 4 cực điện 220v Parma
• Tốc độ quay motor 2.2 kw 220v: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế GHC
• Công nghệ sản xuất: Châu Âu, Italia
• Trọng lượng: 32.3kg
• Đường kính trục: 40 mm
• Tốc độ từ 467 - 7 vòng phút
• Dòng điện định mức: 13.28 ampe

• Tổng dài: 500 mm
• Tổng rộng: 264 mm
• Tổng cao: 256.5 mm
• Cavet: 100mm

f) Động cơ 1 pha 3Hp 2.2Kw kiểu mặt bích GVC

• Mã sản phẩm: GVC40 4 cực điện 220v Parma
• Tốc độ quay: từ 1400 -1500 vòng/phút
• Công suất thực tế: 2.2kw 3hp 3 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50 Hz
• Kiểu chân đế GHC
• Công nghệ sản xuất: Nhật Bản, Đài Loan
• Trọng lượng: 32.3kg
• Đường kính trục: 40 mm
• Tốc độ từ 467 - 7 vòng phút
• Dòng điện định mức: 13.28 ampe
• Đường kính trục motor 2.2kw 220v: 40 mm
• Chiều ngang mặt  bích: 274.5 mm
• Chiều dài mặt bích: 300 mm

• Tổng dài: 500 mm
• Tổng rộng: 264 mm
• Tổng cao: 256.5 mm
• Cavet: 100mm

5) Câu hỏi thường gặp khi dùng motor 1 pha 2.2kw 3hp cho máy nén khí, bơm áp rửa xe, quạt ly tâm, quạt áp

• Motor 1 pha 2.2kw 3hp kéo được máy nén khí cỡ nào? Motor 3hp 220v thường đi với đầu nén piston 3HP (1 hoặc 2 xi lanh), lưu lượng hút khoảng 250–300 lít/phút, áp làm việc 8 bar, bình chứa 70–120 lít. Momen định mức của motor 2.2kw 4 cực ở 1440 vòng/phút khoảng 14,6 Nm; đầu nén lớn hơn mức này (đầu 4HP, 5HP hoặc nén 2 cấp 12 bar) sẽ làm dòng điện vượt 13,9A định mức.
• Chọn puly cho motor 2.2kw 1 pha chạy máy nén khí thế nào? Đường kính puly motor = đường kính puly (bánh đà) đầu nén × tốc độ định mức đầu nén ÷ 1450. Ví dụ bánh đà đầu nén 350mm, đầu nén định mức 800 vòng/phút thì puly motor khoảng 350 × 800 ÷ 1450 ≈ 193mm. Tăng puly motor để nén đầy bình nhanh hơn thì công suất kéo tăng gần tỉ lệ thuận với tốc độ đầu nén: tốc độ tăng 15% thì tải motor tăng khoảng 15%, dòng điện vượt mức định mức tương ứng.
• Máy nén khí dùng motor 1 pha 3hp loại YL hay YC? YL (tụ đề + tụ ngậm, dòng định mức 13,9A, nặng khoảng 21kg) chạy êm, hệ số cos cao, phù hợp máy nén khởi động khi bình đã xả tải. YC (tải nặng, dòng định mức 17,8A, nặng khoảng 30kg) có momen khởi động lớn hơn, phù hợp máy nén đặt ở nơi điện yếu, đầu nén cũ bó, hoặc máy thường phải khởi động lại khi trong đầu nén còn áp.
• Vì sao motor 2.2kw 1 pha của máy nén khí kêu ù, không quay khi bình còn hơi? Khi rơ le áp suất ngắt, van xả tải (van xì) phải xả hết hơi trong đầu nén và đường ống tới van một chiều. Van xả tải hỏng hoặc van một chiều xì ngược thì motor phải khởi động khi piston còn bị ép, dòng khởi động khoảng 70–90A kéo dài, motor kêu ù và rơ le nhiệt nhảy. Kiểm tra bằng cách nghe tiếng xì ngắn ngay khi máy dừng; không có tiếng xì là van xả tải không làm việc.
• Motor 1 pha 2.2kw chạy bơm áp rửa xe được áp lực và lưu lượng bao nhiêu? Công suất cần (kW) ≈ áp lực (bar) × lưu lượng (lít/phút) ÷ 510 (đã tính hiệu suất bơm piston khoảng 85%). Với motor 2.2kw: khoảng 100 bar × 11 lít/phút, 150 bar × 7,5 lít/phút hoặc 70 bar × 15 lít/phút. Đầu bơm ghi 150 bar × 10 lít/phút cần khoảng 2,9kw, tức vượt motor 2.2kw khoảng 30%.
• Bơm rửa xe gắn trực tiếp hay dùng dây curoa với motor 3hp 220v 4 cực? Đầu bơm 3 piston loại 1450 vòng/phút gắn trực tiếp vào mặt bích motor (mặt bích 250mm, trục 28mm); lỗ trục bơm khác 28mm thì cần khớp nối hoặc bạc chuyển. Đầu bơm định mức 800–1000 vòng/phút thì dùng curoa, đường kính puly motor = puly bơm × tốc độ bơm ÷ 1450.
• Máy rửa xe bóp cò, nhả cò liên tục có ảnh hưởng motor 1 pha 2.2kw không? Máy dùng hệ tự ngắt (total stop) thì mỗi lần nhả cò motor dừng, bóp cò motor khởi động lại; tụ đề và công tắc ly tâm của motor 1 pha được thiết kế cho thời gian đóng vài giây mỗi lần. Khởi động nhiều lần trong một phút làm tụ đề nóng nhanh và phồng. Máy dùng van by-pass (motor quay liên tục, nước hồi về) thì motor chỉ khởi động 1 lần cho cả lượt rửa.
• Motor 2.2kw 1 pha chạy quạt ly tâm được lưu lượng, cột áp bao nhiêu? Công suất trục quạt (kW) = lưu lượng (m³/h) × cột áp (Pa) ÷ (3.600.000 × hiệu suất quạt). Với hiệu suất quạt khoảng 0,7 và tải motor khoảng 2kW: tương đương 3.600 m³/h ở 1.400 Pa, hoặc 6.000 m³/h ở 840 Pa. Quạt ly tâm hút bụi, hút khói bếp, sấy nông sản cỡ trung bình thường nằm trong khoảng này.
• Tăng tốc độ quạt ly tâm bằng puly thì motor 1 pha 3hp chịu thêm bao nhiêu? Theo định luật quạt: tốc độ tăng 10% thì lưu lượng tăng 10%, cột áp tăng 21% nhưng công suất tăng khoảng 33%. Quạt đang lấy 1,8kW, tăng tốc 10% sẽ cần khoảng 2,4kW, vượt mức 2.2kw. Ngược lại giảm tốc 10% thì công suất chỉ còn khoảng 73%.
• Vì sao quạt ly tâm dùng motor 1 pha 2.2kw khởi động lâu, nhảy aptomat? Cánh quạt ly tâm có quán tính lớn, thời gian tăng tốc có thể 3–8 giây, trong suốt thời gian này dòng khởi động vẫn ở mức 5–7 lần định mức (khoảng 70–100A). Quạt ly tâm lấy công suất nhỏ nhất khi đóng cửa gió ra, nên đóng van gió lúc khởi động rồi mở dần sẽ rút ngắn thời gian dòng cao. Aptomat loại C/D chịu dòng khởi động tốt hơn loại B.
• Quạt áp (quạt cao áp) dùng motor 1 pha 2.2kw 4 cực được không? Quạt áp phần lớn thiết kế cho 2900 vòng/phút (2 cực). Lắp motor 4 cực 1450 vòng/phút trực tiếp thì cột áp còn khoảng 1/4, lưu lượng còn khoảng 1/2, công suất kéo còn khoảng 1/8 so với thiết kế. Quạt áp thiết kế cho 1450 vòng/phút, hoặc truyền curoa tăng tốc, thì mới đạt cột áp ghi trên nhãn; khi tăng tốc bằng curoa, công suất cần tăng theo lập phương tốc độ.
• Quạt ly tâm, quạt áp quay ngược chiều có ra gió không? Quay ngược vẫn có gió nhưng lưu lượng chỉ còn khoảng 30–50%, dòng điện vẫn gần mức bình thường nên dễ nhầm là quạt yếu. Chiều quay đúng theo mũi tên trên vỏ xoắn ốc; motor 1 pha đổi chiều tại hộp cực theo sơ đồ in trên nắp hộp cực. Đầu nén khí cũng có chiều quay quy định vì cánh bánh đà làm mát thổi gió vào xi lanh.
• Điện yếu 190–200V có kéo nổi máy nén khí, quạt ly tâm 2.2kw 1 pha không? Momen khởi động tỉ lệ với bình phương điện áp: ở 200V còn khoảng 83%, ở 190V còn khoảng 75% so với 220V. Quạt ly tâm, bơm rửa xe khởi động gần không tải nên ít bị ảnh hưởng; máy nén khí khởi động có tải nên chịu ảnh hưởng nhiều nhất, loại YC có dư momen khởi động hơn YL.
• Chạy máy nén khí, bơm rửa xe 2.2kw 1 pha bằng máy phát điện cần máy phát bao nhiêu kVA? Dòng khởi động motor 1 pha 2.2kw khoảng 70–100A trong 1–3 giây. Máy phát xăng khoảng 6–7 kVA trở lên thường kéo được; máy phát 3–4 kVA dù đủ công suất chạy nhưng sụt áp mạnh lúc khởi động, motor kêu ù, công tắc ly tâm không nhả.
• Motor 1 pha 2.2kw có thay được motor 3 pha 2.2kw đang chạy máy nén khí, quạt ly tâm không? Motor 3 pha 2.2kw 4 cực và motor 1 pha 2.2kw YL cùng tốc độ khoảng 1450 vòng/phút, cùng trục 28mm, nên puly và dây curoa giữ nguyên. Khác biệt là dòng điện 1 pha khoảng 13,9A (so với khoảng 5A mỗi pha ở 380V) và motor 1 pha dài, nặng hơn do có hộp tụ; cần đo lại khoảng cách chân đế trước khi thay.

Trên đây là thông tin chi tiết về Động cơ 1 pha 3Hp 2.2Kw. Mời tham khảo các loại động cơ 1 pha 220v bán chạy khác dưới đây.
