Động Cơ Điện 1 Pha 1.5Kw 2HP 4 Cực

Động cơ điện 1 pha 1.5kW 2HP 4 cực (motor 2 ngựa 220V, 1400 vòng/phút) dùng cho nơi chỉ có điện 1 pha sinh hoạt. Có 2 dòng: YL90L-4 có tụ đề + tụ ngậm, dòng 9.7 A; YC100L2-4 chỉ có tụ đề, mô men khởi động gấp 2.5 lần định mức, hợp tải nặng khi khởi động.

1) Phân loại motor 2HP 1.5kW 220V 4 cực: YL, YC, chân đế, mặt bích, giảm tốc

a) Motor 1 pha 1.5kW 2HP YL90L-4 (tụ đề + tụ ngậm): thông số kỹ thuật, bản vẽ

YL chạy cả tụ đề lúc khởi động và tụ ngậm lúc chạy, nên dòng chỉ 9.7 A — hợp máy chạy liên tục nhiều giờ.

a1) Motor 1.5kW 220V 2HP YL90L-4 chân đế B3

• Đường kính trục / Rãnh cavet - Then: 24 mm / 8 mm
• Lỗ chân đế dọc trục x ngang trục: 125 x 140 mm
• Tâm trục tới mặt đất: 90 mm
• Tổng dài: 340 mm; Tổng cao: 241 mm

• Vòng bi trước (đầu trục): 6205-2RZ
• Vòng bi sau: 6205-2RZ
• Mô men khởi động / Mô men định mức: 1.7
• Mô men cực đại / Mô men định mức: 1.6
• Mã ghi trên tem: GMYL-90L2-4 B3 / GMYL-90L2-4 B35
• Tốc độ thực tế ghi trên tem: 1410 vòng/phút
• Chế độ làm việc: S1 (chạy liên tục)
• Tiêu chuẩn: IEC 34-1

a2) Motor 1.5kW 220V 2HP YL90L-4 mặt bích B5

• Đường kính trục / Rãnh cavet - Then: 24 mm / 8 mm
• Mặt bích B5: đường kính 200 mm, vành định vị 130 mm, 4 lỗ bắt vít 12 mm
• Tổng dài: 340 mm

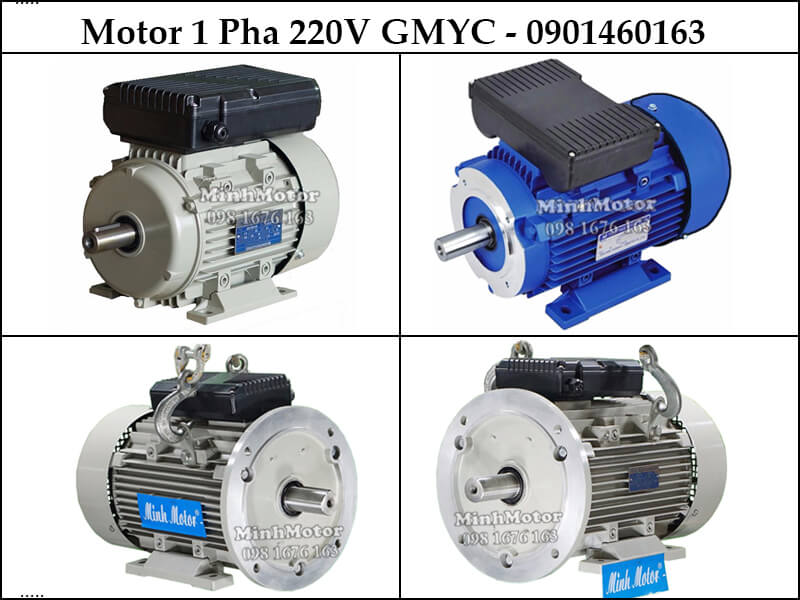

b) Motor 1 pha 1.5kW 2HP YC100L2-4 tải nặng (tụ đề): thông số kỹ thuật, bản vẽ

YC chỉ dùng tụ đề, mô men khởi động gấp 2.5 lần định mức — hợp máy nén khí, bơm piston, máy khởi động có tải. Dòng định mức cao hơn YL: 12.5 A.

b1) Motor 1.5kW 220V 2HP YC100L2-4 chân đế B3

• Đường kính trục / Rãnh cavet - Then: 28 mm / 8 mm
• Lỗ chân đế dọc trục x ngang trục: 140 x 160 mm
• Tâm trục tới mặt đất: 100 mm
• Tổng dài: 412 mm

• Vòng bi trước (đầu trục): 6206-2RZ
• Vòng bi sau: 6206-2RZ
• Mô men khởi động / Mô men định mức: 2.5
• Mô men cực đại / Mô men định mức: 1.8
• Mã ghi trên tem: GMYC100L2-4 B3 / GMYC100L2-4 B35
• Tốc độ thực tế ghi trên tem: 1430 vòng/phút
• Chế độ làm việc: S1 (chạy liên tục)
• Tiêu chuẩn: IEC 34-1

b2) Motor 1.5kW 220V 2HP YC100L2-4 mặt bích B5

• Đường kính trục / Rãnh cavet - Then: 28 mm / 8 mm
• Mặt bích B5: đường kính 250 mm, vành định vị 180 mm, 4 lỗ bắt vít 15 mm
• Tổng dài: 412 mm

c) Motor 2HP 1.5kw 1 pha tốc độ chậm BWD0

• Model: BWD0
• Công suất thực tế: 1.5kw 2hp 2 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50Hz
• Đường kính trục: 30 mm
• Cân nặng: 24 kg
• Tốc độ trục quay từ: 129 vòng đến 15 vòng/phút
• Kiểu chân đế, tải thường
• Tổng dài: 504 mm
• Tổng cao: 190 mm
• Tổng rộng: 185 mm
• Dòng điện định mức: 12.5 ampe
• Chuẩn chống nước, chống bụi: IP 55

d) Motor 1 pha 2Hp 1.5Kw tốc độ chậm BLD0

• Model: BLD0
• Công suất thực tế: 1.5kw 2hp 2 ngựa
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50Hz
• Đường kính trục: 30 mm
• Kích thước đường kính ngoài mặt bích: 190mm
• Cân nặng: 24 kg
• Tốc độ trục quay từ: 128 vòng đến 16 vòng/phút
• Kiểu mặt bích, tải thường
• Tổng dài: 504 mm
• Tổng cao: 190 mm
• Tổng rộng: 185 mm
• Dòng điện định mức: 9.7 ampe
• Chuẩn chống nước, chống bụi: IP 55

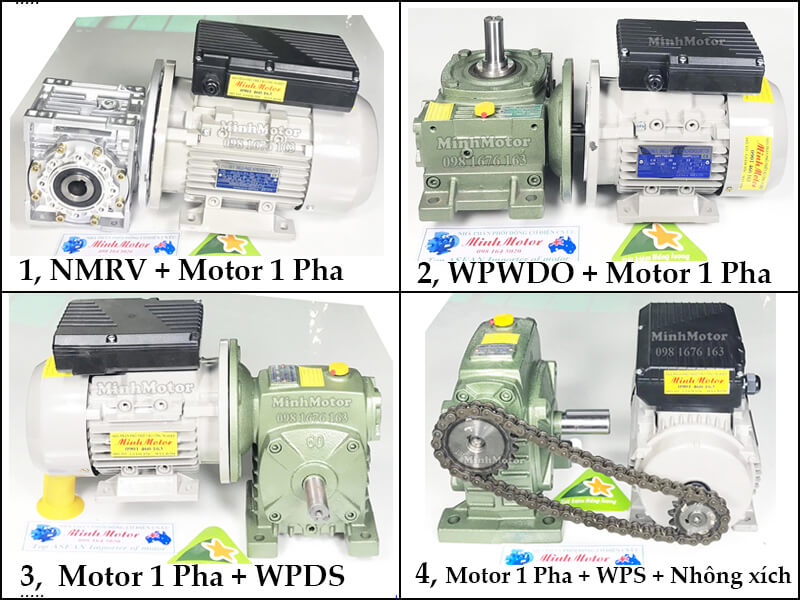

e) Motor 220V 1.5kw 2Hp trục vuông góc cốt dương

• Đường kính trục ra: 25mm
• Trục ra vuông góc, trục dương
• Tốc độ trục quay từ: 291 vòng đến 16 vòng/phút
• Tổng chiều dài: 457mm
• Dòng ampe định mức: 9.7 (A)
• Mã hộp số: NMRV size 63 (Dương)
• Cavet: 8mm
• Tổng dài: 458 mm
• Tổng cao: 235 mm

f) Motor 220V 1.5kw 2hp tốc độ chậm cốt âm

• Đường kính trục ra: 25mm
• Trục ra vuông góc, trục rỗng
• Motor 1 pha 1.5Kw 2Hp này có tốc độ trục quay từ: 300 vòng đến 16 vòng/phút
• Tổng chiều dài: 457mm
• Mã hộp số: NMRV size 63
• Cavet: 8mm
• Tổng dài: 458 mm
• Tổng cao: 235 mm

g) Mô tơ 2 ngựa 1.5Kw kiểu chân đế GHC

• Đường kính trục: 32 mm
• Tốc độ phổ biến từ: 150 - 23 vòng phút
• Kiểu chân đế GHC32
• Công suất thực tế: 2 ngựa 1.5kw
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50Hz
• Dòng điện định mức: 9.34 ampe

h) Mô tơ 2 ngựa 1.5Kw 220v kiểu mặt bích GVC

• Công suất thực tế: 1.5kw 2 ngựa 2hp
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50Hz
• Kiểu mặt bích GVC 32
• Đường kính trục: 32 mm
• Chiều ngang mặt bích: 223 mm
• Chiều dài mặt bích: 242 mm
• Cavet: 10 mm
• Tổng cao: 446 mm
• Tỉ số truyền i: 200 - 3

2) Ứng dụng motor 2HP 1.5kW 220V 1 pha

Motor 1 pha 1.5kW 4 cực dùng nhiều ở xưởng nhỏ, hộ gia đình, nông trại chỉ có điện 220V:

• Máy nén khí piston 1.5kW, bình 50 - 100 lít: khởi động có tải, chọn YC (mô men khởi động 2.5 lần).
• Bơm nước giếng, bơm tưới vườn, bơm cấp nước bồn mái cho nhà dân, nhà vườn.
• Máy cưa bàn, máy bào, máy chà nhám ở xưởng mộc gia đình.
• Máy xay xát, máy nghiền thức ăn chăn nuôi, máy băm cỏ ở nông thôn.
• Máy mài, máy khoan bàn, máy tiện mini ở xưởng cơ khí nhỏ.
• Quạt hút, quạt thông gió nhà xưởng, máy rửa xe chạy liên tục: chọn YL, dòng 9.7 A thấp hơn YC 12.5 A.

3) Ưu điểm motor 2HP 1.5kW 220V

• Motor điện 1 pha 1,5 kW 2 HP 2 Ngựa 4 pole có những ưu điểm sau:
• Động cơ làm từ dây đồng cao cấp, chịu nhiệt cấp F.
• Cấu tạo stator rotor ruột động cơ là tôn silic xanh cán nguội siêu tiết kiệm điện
• Chạy được điện yếu dưới 220v

4) Câu hỏi thường gặp khi dùng motor 1 pha 1.5kW 2HP 220V 4 cực

• Dòng khởi động motor 1 pha 1.5kW 2HP là bao nhiêu, YL hay YC lớn hơn? YC lớn hơn. YL90L-4 có dòng khởi động ~ 48.5 A (gấp 5 lần dòng định mức 9.7 A); YC100L2-4 có dòng khởi động ~ 80 A (gấp 6.4 lần dòng định mức 12.5 A). Đổi lại, YC có mô men khởi động gấp 2.5 lần định mức, YL chỉ gấp 1.7 lần — YC kéo được máy khởi động có tải (máy nén khí, máy xay), YL hợp máy khởi động nhẹ, chạy liên tục.
• Motor 1 pha 1.5kW 2HP dùng aptomat bao nhiêu A để không nhảy lúc khởi động? Aptomat đặc tính C: C16 cho YL90L-4, C20 cho YC100L2-4. Aptomat loại C chỉ cắt tức thời khi dòng vượt 5–10 lần dòng ghi trên aptomat, nên không nhảy lúc khởi động. Aptomat loại B cắt từ 3–5 lần, dễ nhảy ngay lúc bật máy.
• Chạy motor 1 pha 1.5kW 2HP bằng máy phát điện cần máy phát bao nhiêu kVA? Cần máy phát từ ~ 5 kVA trở lên. Máy phát chỉ vừa bằng công suất motor vẫn chạy được khi motor đã quay đều, nhưng lúc khởi động dòng tăng gấp 5–6.4 lần, máy phát sụt áp mạnh, motor kêu ù, công tắc ly tâm không nhả, tụ đề nóng.
• Điện yếu 190–200V có khởi động được motor 1 pha 1.5kW không? Được với máy khởi động nhẹ (quạt, bơm nước, máy chạy không tải lúc đề). Máy khởi động có tải thì khó: mô men khởi động tỉ lệ bình phương điện áp, ở 200V còn ~ 83%, ở 190V còn ~ 75% so với 220V. Ở 190V, YL còn ~ 1.27 lần định mức, YC còn ~ 1.88 lần — điện yếu nên chọn YC.
• Vì sao motor 1 pha 1.5kW khởi động lâu, kêu ù rồi nhảy aptomat? Vì dòng khởi động bị kéo dài quá 2–3 giây. Nguyên nhân hay gặp: tụ đề phồng hoặc giảm dung lượng, công tắc ly tâm kẹt không đóng, dây điện nhỏ hoặc kéo xa làm sụt áp, máy đang kẹt tải lúc bật. Thay tụ đề đúng µF ghi trong bảng thông số trước, rồi mới kiểm tra công tắc ly tâm.

Trên đây là thông tin chi tiết về motor 2Hp 1.5kw 1 pha. Mời tham khảo các loại động cơ điện 1 pha bán chạy khác dưới đây.
