Động Cơ Điện 1 Pha 3Kw 4HP 4 Cực

Động cơ điện 1 pha 3kW 4HP 4 cực (motor 4 ngựa 220V, 1400 vòng/phút) dùng cho máy cỡ lớn ở nơi chỉ có điện 1 pha. Bản YL100L2-4 có tụ đề + tụ ngậm, dòng định mức 18.4 A; bản YC chỉ có tụ đề, dành cho tải nặng khi khởi động.

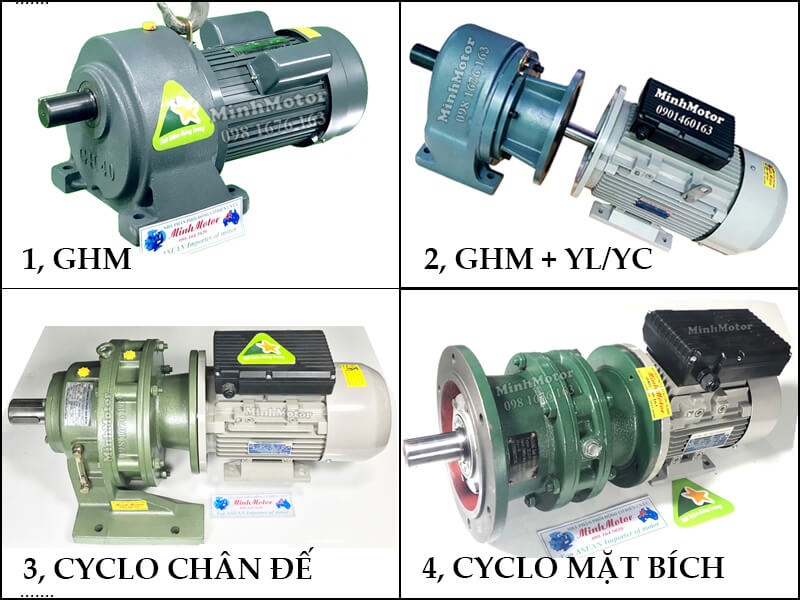

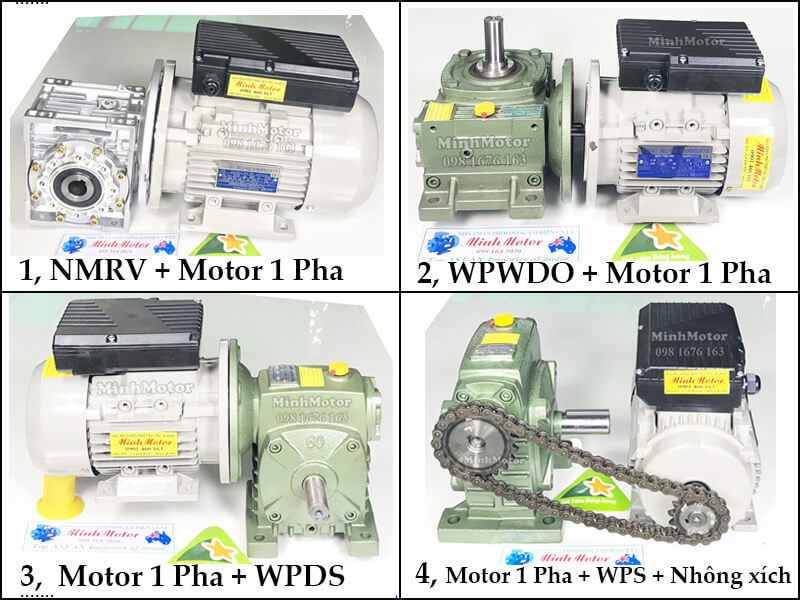

1) Phân loại motor 4HP 3kW 220V 4 cực: YL, YC, chân đế, mặt bích, giảm tốc

a) Motor 1 pha 3kW 4HP YL100L2-4 (tụ đề + tụ ngậm): thông số kỹ thuật, bản vẽ

YL100L2-4 chạy cả tụ đề lúc khởi động và tụ ngậm lúc chạy, dòng định mức 18.4 A — hợp máy chạy liên tục nhiều giờ.

Motor 3kW 220V 4HP YL100L2-4 chân đế B3

• Đường kính trục / Rãnh cavet - Then: 28 mm / 8 mm
• Lỗ chân đế dọc trục x ngang trục: 140 x 160 mm
• Tâm trục tới mặt đất: 100 mm

• Vòng bi trước (đầu trục): 6206-2RZ
• Vòng bi sau: 6206-2RZ
• Mô men khởi động / Mô men định mức: 1.7
• Mô men cực đại / Mô men định mức: 1.6
• Mã ghi trên tem: GMYL-100L2-4 B3 / GMYL-100L2-4 B35
• Chế độ làm việc: S1 (chạy liên tục)
• Tiêu chuẩn: IEC 34-1

Motor 3kW 220V 4HP YL100L2-4 mặt bích B5

• Đường kính trục / Rãnh cavet - Then: 28 mm / 8 mm
• Mặt bích B5: đường kính 250 mm, vành định vị 180 mm, 4 lỗ bắt vít 15 mm

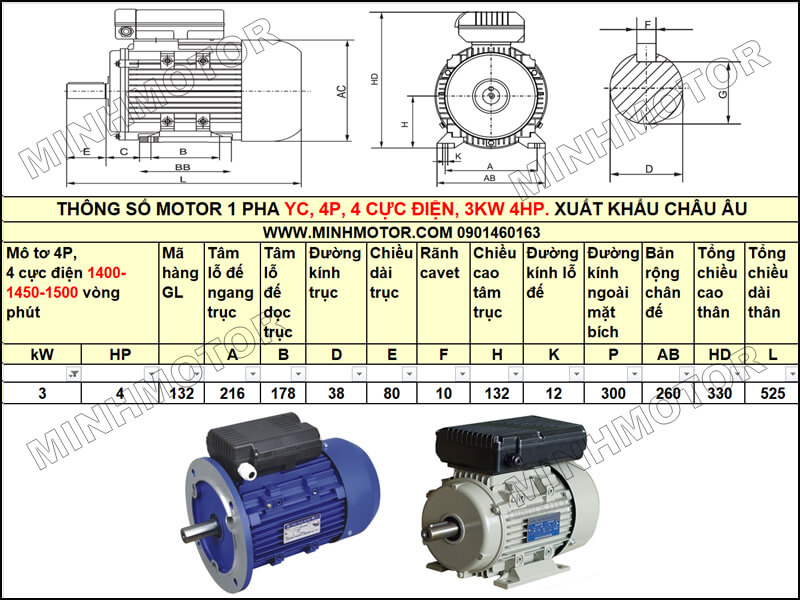

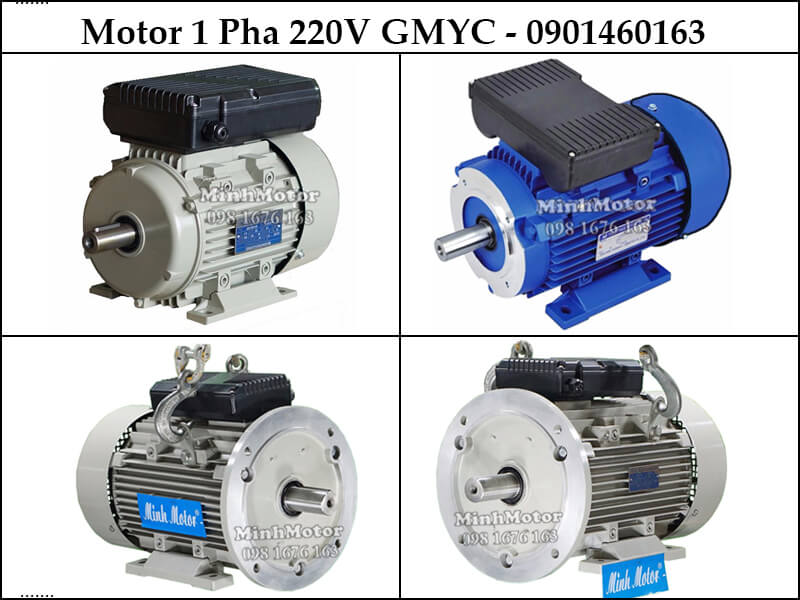

b) Motor 4hp 1 pha 3kw tốc độ 4 pole YC

b1) Motor 3kw 220v 4HP YC tải nặng 4 pole chân đế

• Mã motor: YC 132 M1
• Công suất thực tế: 4 cực 3kw 4 hp 4 ngựa
• Cân nặng: 42 kg
• Mã hàng: YL-100L2-3kw 4 cực điện 220v Parma
• Tốc độ quay từ 1400 -1450-1500 vòng/phút
• Kiểu chân đế, tải nặng
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50Hz
• Dòng ampe định mức: 23.6 (A)

• Đường kính trục: 38 mm
• Chiều dài máy: 52 mm
• Chiều rộng motor: 260 mm
• Chiều cao motor: 324 mm
• Cấp chống nước, chống bụi: IP 55
• Cấp cách nhiệt, cách điện: F
• Hệ số vận hành cos: 0.95

b2) Motor 4hp 220v YC tải nặng 4 cực chậm tua bích

• Mã motor: YC 132 M1
• Công suất thực tế: 4 cực 3kw 4 hp 4 ngựa
• Cân nặng: 44.5 kg
• Mã hàng: YL-100L2-3kw 4 cực điện 220v Parma
• Tốc độ quay từ 1400 -1450-1500 vòng/phút
• Kiểu chân đế, tải nặng
• Điện áp: 1 pha 220v
• Tần số dòng điện: 50Hz
• Dòng ampe định mức: 23.6 (A)

• Đường kính trục: 38 mm
• Đường kính mặt bích: 300mm
• Chiều dài máy: 52 mm
• Chiều rộng motor: 260 mm
• Chiều cao motor: 324 mm
• Cấp chống nước, chống bụi: IP 55
• Cấp cách nhiệt, cách điện: F
• Hệ số vận hành cos: 0.95

2) Ứng dụng motor 4HP 3kW 220V 1 pha

Motor 1 pha 3kW 4 cực kéo được máy nông nghiệp và máy xưởng cỡ lớn chạy điện 220V:

• Máy xay xát lúa, máy bóc vỏ trấu cho hộ kinh doanh xay xát nhỏ.
• Máy ép mía nước, máy ép dầu lạc mini ở cơ sở chế biến.
• Máy cưa bàn trượt, máy bào cuốn ở xưởng mộc.
• Máy băm chuối cây, máy nghiền cỏ voi cho trại chăn nuôi bò, heo.
• Máy nén khí piston 4HP ở gara sửa xe dùng điện 1 pha.
• Bơm tưới ruộng, bơm hút ao cá: chọn YL, chạy liên tục nhiều giờ.

3) Ưu điểm motor 4HP 3kW 220V

Motor 220v 3kW 4HP 4 Ngựa 4 pole Minhmotor được đánh giá cao bởi:

• Động cơ làm từ dây đồng cao cấp, chịu nhiệt cấp F
• Cấu tạo stator rotor ruột động cơ là tôn silic xanh cán nguội siêu tiết kiệm điện
• Có khả năng chạy được điện yếu dưới 220v
• Chính sách giá tốt, đặc biệt với khách hàng doanh nghiệp

Motor điện 1 pha 3kW 4HP Parma tốc độ 1400, 1450, 1500 vòng phút (RPM).

4) Câu hỏi thường gặp khi dùng motor 1 pha 3kW 4HP 220V 4 cực

• Dòng khởi động motor 1 pha 3kW 4HP YL100L2-4 là bao nhiêu? YL100L2-4 có dòng khởi động ~ 92 A, gấp 5 lần dòng định mức 18.4 A. Dòng này chỉ kéo dài 1–3 giây lúc đề máy; mô men khởi động gấp 1.7 lần định mức.
• Motor 1 pha 3kW 4HP dùng aptomat bao nhiêu A để không nhảy lúc khởi động? Dùng aptomat đặc tính C25. Aptomat loại C chỉ cắt tức thời khi dòng vượt 5–10 lần dòng ghi trên aptomat, nên không nhảy lúc khởi động. Aptomat loại B cắt từ 3–5 lần, dễ nhảy ngay lúc bật máy.
• Chạy motor 1 pha 3kW 4HP bằng máy phát điện cần máy phát bao nhiêu kVA? Cần máy phát từ ~ 10 kVA trở lên. Máy phát chỉ vừa bằng công suất motor vẫn chạy được khi motor đã quay đều, nhưng lúc khởi động dòng tăng gấp 5 lần, máy phát sụt áp mạnh, motor kêu ù, công tắc ly tâm không nhả, tụ đề nóng.
• Điện yếu 190–200V có khởi động được motor 1 pha 3kW không? Được với máy khởi động nhẹ (quạt, bơm nước, máy chạy không tải lúc đề). Máy khởi động có tải thì khó: mô men khởi động tỉ lệ bình phương điện áp, ở 200V còn ~ 83%, ở 190V còn ~ 75% so với 220V. Ở 190V, YL100L2-4 còn ~ 1.27 lần định mức.
• Vì sao motor 1 pha 3kW khởi động lâu, kêu ù rồi nhảy aptomat? Vì dòng khởi động bị kéo dài quá 2–3 giây. Nguyên nhân hay gặp: tụ đề phồng hoặc giảm dung lượng, công tắc ly tâm kẹt không đóng, dây điện nhỏ hoặc kéo xa làm sụt áp, máy đang kẹt tải lúc bật. Thay tụ đề đúng µF ghi trong bảng thông số trước, rồi mới kiểm tra công tắc ly tâm.

Trên đây là thông tin chi tiết về motor 1 pha 220v 3kw 4hp. Mời tham khảo các loại motor điện bán chạy khác dưới đây.
