Động Cơ Điện 1 Pha 3.7Kw 5HP 4 Cực

Động cơ điện 1 pha 3.7kW 5HP 4 cực (motor 5 ngựa 220V, 1400 vòng/phút) là cỡ lớn cho máy cần sức kéo mạnh ở nơi chỉ có điện 1 pha. Bản YL112M-4 có tụ đề + tụ ngậm, dòng định mức 22.4 A; bản YC chỉ có tụ đề, dành cho tải nặng khi khởi động.

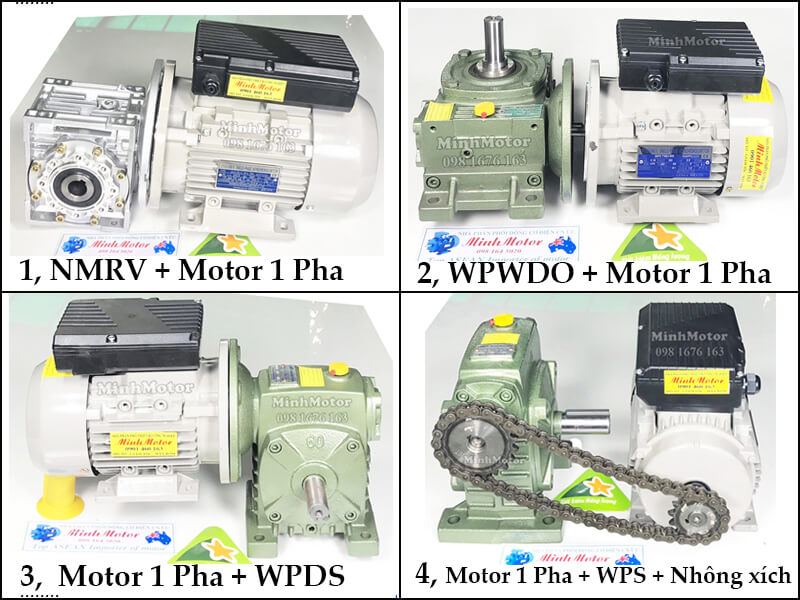

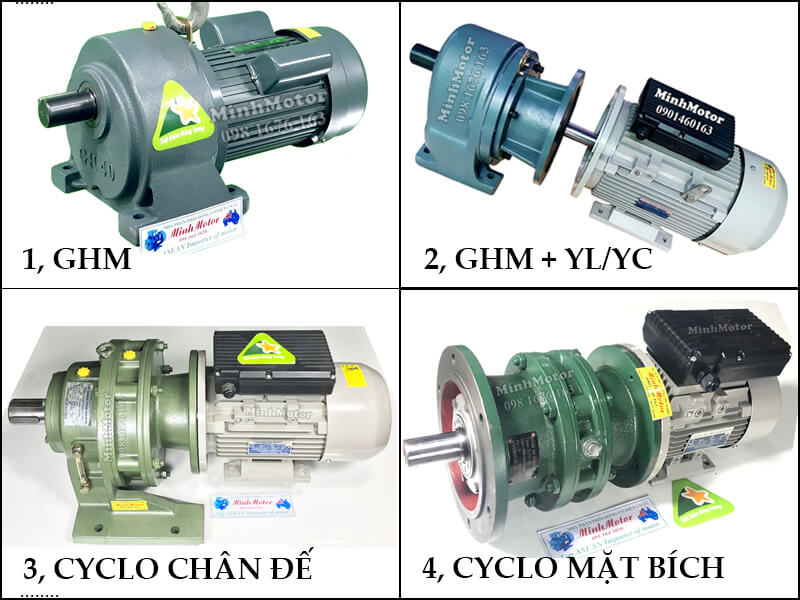

1) Phân loại motor 5HP 3.7kW 220V 4 cực: YL, YC, chân đế, mặt bích, giảm tốc

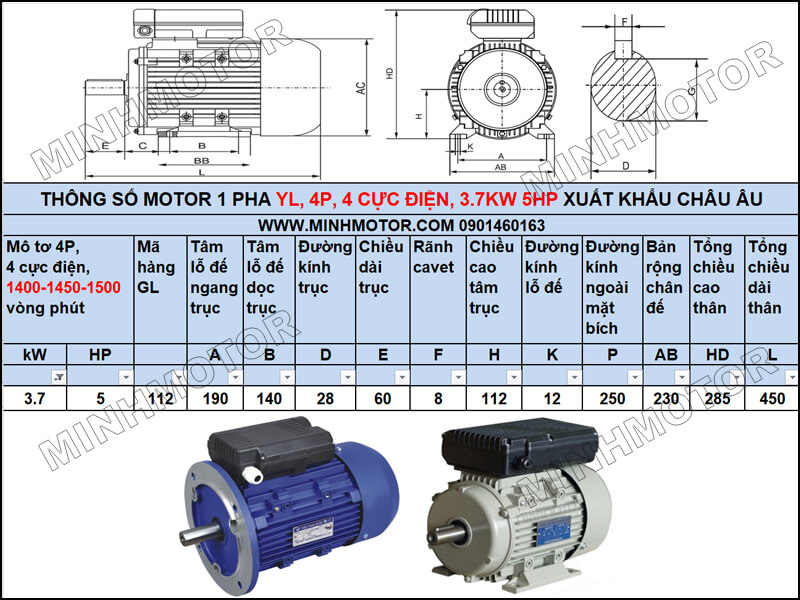

a) Motor 1 pha 3.7kW 5HP YL112M-4 (tụ đề + tụ ngậm): thông số kỹ thuật, bản vẽ

YL112M-4 chạy cả tụ đề lúc khởi động và tụ ngậm lúc chạy, dòng định mức 22.4 A — hợp máy chạy liên tục nhiều giờ.

Motor 3.7kW 220V 5HP YL112M-4 chân đế B3

• Đường kính trục / Rãnh cavet - Then: 28 mm / 8 mm
• Lỗ chân đế dọc trục x ngang trục: 140 x 190 mm
• Tâm trục tới mặt đất: 112 mm

• Vòng bi trước (đầu trục): 6306-2RZ
• Vòng bi sau: 6306-2RZ
• Mô men khởi động / Mô men định mức: 1.7
• Mô men cực đại / Mô men định mức: 1.6
• Mã ghi trên tem: GMYL-112M-4 B3
• Tốc độ thực tế ghi trên tem: 1435 vòng/phút
• Chế độ làm việc: S1 (chạy liên tục)
• Tiêu chuẩn: IEC 34-1

Motor 3.7kW 220V 5HP YL112M-4 mặt bích B5

• Đường kính trục / Rãnh cavet - Then: 28 mm / 8 mm
• Mặt bích B5: đường kính 250 mm, vành định vị 180 mm, 4 lỗ bắt vít 15 mm

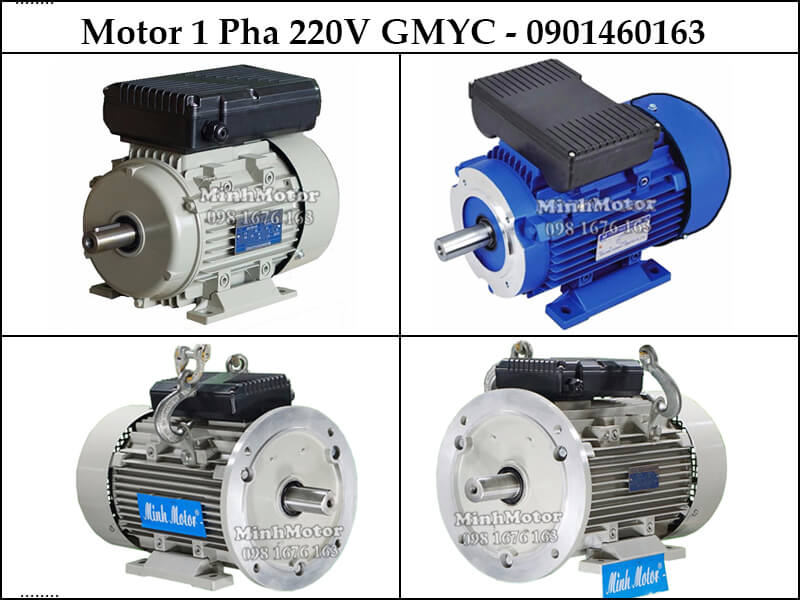

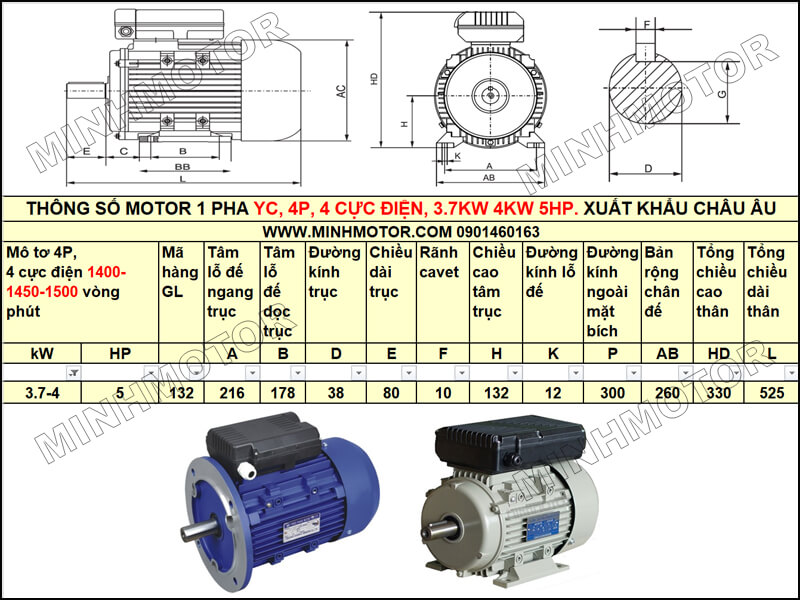

b) Motor 1 pha 3.7kW 5HP YC132L2-4 tải nặng (tụ đề): thông số kỹ thuật, bản vẽ

YC132L2-4 chỉ dùng tụ đề lúc khởi động, khung 132 to hơn bản YL cùng công suất — hợp máy khởi động có tải. Dòng định mức 28 A.

Motor 3.7kW 220V 5HP YC132L2-4 chân đế B3

• Đường kính trục / Rãnh cavet - Then: 38 mm / 10 mm
• Tâm trục tới mặt đất: 132 mm

• Vòng bi trước (đầu trục): 6308-2RZ
• Vòng bi sau: 6308-2RZ
• Mã ghi trên tem: GMYC132L2-4 B3
• Chế độ làm việc: S1 (chạy liên tục)
• Tiêu chuẩn: IEC 34-1

Motor 3.7kW 220V 5HP YC132L2-4 mặt bích B5

• Đường kính trục / Rãnh cavet - Then: 38 mm / 10 mm
• Mặt bích B5: đường kính 300 mm

2) Ứng dụng motor 5HP 3.7kW 220V 1 pha

Motor 1 pha 3.7kW 4 cực dùng cho máy cỡ lớn ở xưởng, trang trại chỉ có điện 220V:

• Máy nén khí piston 5HP 2 cấp nén, bình 200 - 300 lít ở xưởng sơn, gara ô tô.
• Máy nghiền bột, máy nghiền thức ăn gia súc năng suất 300 - 500 kg/giờ.
• Máy bào 4 mặt mini, máy cưa CD ở xưởng gỗ.
• Máy trộn thức ăn chăn nuôi, máy trộn vữa dung tích lớn khi ghép hộp giảm tốc.
• Bơm cấp nước tưới cho trang trại, bơm hút giếng khoan sâu dùng điện 1 pha.
• Quạt hút lò sấy nông sản chạy liên tục nhiều giờ: chọn YL.

3) Ưu điểm motor 5HP 3.7kW 220V

Động cơ điện 1 pha 3.7kW 5HP 5 Ngựa 4 pole Minhmotor có những ưu điểm sau:

• Làm từ dây đồng cao cấp, chịu nhiệt cấp F
• Cấu tạo stator rotor ruột động cơ là tôn silic xanh cán nguội siêu tiết kiệm điện
• Khả năng chạy được điện yếu dưới 220v
• Hiệu số vận hành cao, thường từ 95% trở lên
• Giá thành rẻ, chính sách giá tốt cho doanh nghiệp

Động cơ 1 pha 3.7kW 5HP Parma tốc độ 1400, 1450, 1500 vòng phút (RPM).

4) Câu hỏi thường gặp khi dùng motor 1 pha 3.7kW 5HP 220V 4 cực

• Dòng khởi động motor 1 pha 3.7kW 5HP YL112M-4 là bao nhiêu? YL112M-4 có dòng khởi động ~ 123.2 A, gấp 5.5 lần dòng định mức 22.4 A. Dòng này chỉ kéo dài 1–3 giây lúc đề máy; mô men khởi động gấp 1.7 lần định mức.
• Motor 1 pha 3.7kW 5HP dùng aptomat bao nhiêu A để không nhảy lúc khởi động? Dùng aptomat đặc tính C32. Aptomat loại C chỉ cắt tức thời khi dòng vượt 5–10 lần dòng ghi trên aptomat, nên không nhảy lúc khởi động. Aptomat loại B cắt từ 3–5 lần, dễ nhảy ngay lúc bật máy.
• Chạy motor 1 pha 3.7kW 5HP bằng máy phát điện cần máy phát bao nhiêu kVA? Cần máy phát từ ~ 12 kVA trở lên. Máy phát chỉ vừa bằng công suất motor vẫn chạy được khi motor đã quay đều, nhưng lúc khởi động dòng tăng gấp 5.5 lần, máy phát sụt áp mạnh, motor kêu ù, công tắc ly tâm không nhả, tụ đề nóng.
• Điện yếu 190–200V có khởi động được motor 1 pha 3.7kW không? Được với máy khởi động nhẹ (quạt, bơm nước, máy chạy không tải lúc đề). Máy khởi động có tải thì khó: mô men khởi động tỉ lệ bình phương điện áp, ở 200V còn ~ 83%, ở 190V còn ~ 75% so với 220V. Ở 190V, YL112M-4 còn ~ 1.27 lần định mức.
• Vì sao motor 1 pha 3.7kW khởi động lâu, kêu ù rồi nhảy aptomat? Vì dòng khởi động bị kéo dài quá 2–3 giây. Nguyên nhân hay gặp: tụ đề phồng hoặc giảm dung lượng, công tắc ly tâm kẹt không đóng, dây điện nhỏ hoặc kéo xa làm sụt áp, máy đang kẹt tải lúc bật. Thay tụ đề đúng µF ghi trong bảng thông số trước, rồi mới kiểm tra công tắc ly tâm.

Trên đây là thông tin chi tiết về motor 1 pha 220v 5hp 3.7kw. Mời tham khảo các loại motor điện bán chạy dưới đây.
