Hộp số vuông góc 1.5kW 2HP còn gọi là Hộp giảm tốc vuông góc 1.5kW 2HP hay hộp số trục ra vuông góc 1.5kw có trục ra vuông 90 độ so với trục vào, gồm có cốt âm và cốt dương.
1)Hộp số vuông góc gắn motor 1.5kw 2HP
Động cơ mặt bích 380V 1.5kw 2Hp liền hộp giảm tốc WPDA size 80
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 525mm
- Tổng chiều ngang tính từ trục tới phía sau lưng giảm tốc B= 242mm
- Tổng chiều cao motor + giảm tốc C= 268mm
- Đường kính trục ra của hộp số D=32mm
- Đường kính mặt bích motor F= 200mm

Động cơ mặt bích 380V 1.5kw 2Hp liền hộp giảm tốc WPDA size 100 xem hình dưới

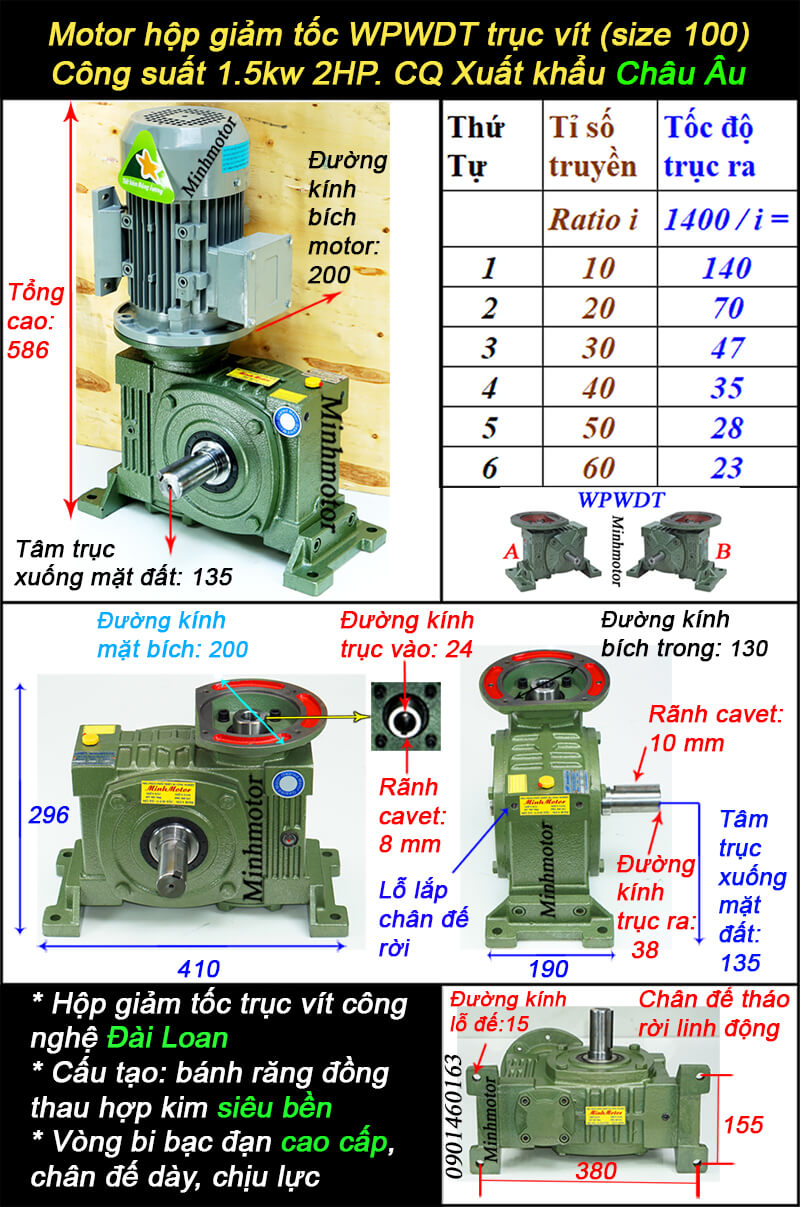

2) Hộp giảm tốc vuông góc liền motor 1.5kw
Động cơ mặt bích 380V 1.5kw 2Hp liền hộp giảm tốc WPDS size 80
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 525mm
- Tổng chiều ngang tính từ trục tới phía sau lưng giảm tốc B= 242mm
- Tổng chiều cao motor + giảm tốc C= 355mm
- Đường kính trục ra của hộp số D=32mm
- Đường kính mặt bích motor F= 200mm

Động cơ mặt bích 380V 1.5kw 2Hp liền hộp giảm tốc WPDS size 100
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 573mm
- Tổng chiều ngang tính từ trục tới phía sau lưng giảm tốc B= 269mm
- Tổng chiều cao motor + giảm tốc C= 430mm
- Đường kính trục ra của hộp số D=38mm
- Đường kính mặt bích motor F= 200mm

3) Hộp số trục vuông góc lắp động cơ 1.5kw
Động cơ bích B5 1.5kw 2Hp liền hộp giảm tốc NMRV mặt bích cốt âm size 75
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 488mm
- Tổng chiều cao bộ động cơ giảm tốc B= 328mm
- Đường kính trục ra RV E= 28mm
- Chiều dài trục dương F= 60mm
- Đường kính mặt bích G= 160mm

4) Thông số kỹ thuật motor giảm tốc trục vuông góc 1.5kW, ratio 15-29
- Mã hộp giảm tốc: K 37, K 47, K 57, K 67
- Tốc độ trục ra sau giảm tốc: 52 - 92
- Lực mô-men xoắn trục ra (Output torque): từ 156 đến 275 Nm
- Hệ số làm việc (Service factor): từ 0.8 đến 3.3

5) Bản vẽ hộp số vuông góc bánh răng K57
Bản vẽ Hộp giảm tốc trục vuông góc bánh răng côn K:
Hình bản vẽ phía trên là giảm tốc trục dương:
- Đường kính trục: 35 mm
- Bản rộng rãnh cavet : 10 mm
- Tổng chiều cao hộp số khi nằm ngang: 199 mm
Hình bản vẽ phía dưới là giảm tốc trục âm:
- Đường kính trục: 40 mm
- Tổng chiều cao hộp số khi nằm ngang: 215 mm

6) Kích thước hộp giảm tốc vuông góc tỉ số truyền 31-61
Có nhiều kích cỡ hôp giảm tốc bánh răng côn. Tại bảng thông số sau chúng ta lấy ví dụ là hộp số K77
- Tốc độ trục ra sau giảm tốc: 24, 28, 31, 35
- Lực mô-men xoắn trục ra (Output torque): từ 405 đến 595Nm
- Hệ số làm việc (Service factor): từ 2.6 đến 3.8

7) Bản vẽ bản vẽ hộp số trục vuông góc K77 cốt âm, dương
Hình bản vẽ phía trên là giảm tốc cốt dương:
- Đường kính trục: 50 mm
- Bản rộng rãnh cavet : 14 mm
- Tổng chiều cao hộp số khi nằm ngang: 263 mm
Hình bản vẽ phía dưới là giảm tốc cốt âm:
- Đường kính trục: 50 mm
- Tổng chiều cao hộp số khi nằm ngang: 286 mm
