Hộp Giảm Tốc Trục Ra Vuông Góc 7.5Kw 10HP

5.425 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp số vuông góc 7.5kW 10HP là motor 7.5kW 4 cực vỏ 132M ghép hộp giảm tốc trục ra vuông góc: hộp trục vít WPWDT, WPDA, WPDS, WPDO, WPWDX cỡ 120–200, NMRV110–150 (RV) và hộp bánh răng côn K67 đến K127.

Ở 10HP, hộp trục vít chỉ phù hợp tỉ số thấp và trung bình; NMRV150 dùng tới tỉ số 60 (tải nhẹ), tỉ số 80–100 vượt NMRV150. Máy tải nặng, tốc độ chậm nên dùng hộp K87–K107.

1. Thông số kỹ thuật hộp số vuông góc 7.5kW 10HP

Thông sốGiá trị
Công suất motor7.5kW (10HP)
Motor 4 cực đi kèmKhoảng 1.440–1.450 vòng/phút, vỏ khung 132M, trục motor Ø38 mm, bích B5 300 mm
Dòng định mức tham khảoKhoảng 15–15,4 A ở 380V 3 pha
Hộp trục vít WPWPWDT, WPDA, WPDS, WPDO, WPWDX: cỡ 120 (trục 45mm) tỉ số 10–15, cỡ 135 (trục 55mm) tỉ số 20–25, cỡ 155 (trục 60mm) tỉ số 30–40, cỡ 175 (trục 65mm) tỉ số 50–60, cỡ 200 (trục 70mm) tỉ số 80–100
Hộp trục vít NMRV/RVNMRV110 (trục 42mm) tỉ số 10–25, NMRV130 (trục 45mm) tỉ số 30–40, NMRV150 (trục 50mm) tỉ số 50–60 (tỉ số 80–100 vượt NMRV150); RV trục dương cùng cỡ
Hộp bánh răng cônKA67/K67 tỉ số 5–15, KA77/K77 tỉ số 20–30, KA87/K87 tỉ số 40–60, KA97/K97 tỉ số 80–100, KA107/K107 tỉ số 150, KA127/K127 tỉ số 200
Tỉ số truyềnWPDS: 10–100; NMRV: 7,5–100; K: 5–200

2. Bản vẽ kỹ thuật, kích thước của motor 7.5kW gắn hộp số vuông góc

a. Hộp số vuông góc 7.5kw 10Hp loại trục vít WPDA

  • Đường kính trục: 60 mm
  • Chốt cavet: 18 mm
  • Dòng điện định mức: 15.4 ampe

  • Đường kính trục: 65 mm
  • Chốt cavet: 18 mm
  • Dòng ampe định mức: 15.4(A)

b. Hộp giảm tốc vuông góc 7.5kw 10Hp kiểu trục vít WPDS

  • Đường kính trục: 60 mm
  • Chốt cavet: 18 mm
  • Dòng điện định mức: 15.4 ampe

  • Đường kính trục: 65 mm
  • Chốt cavet: 18 mm
  • Dòng điện định mức: 15.4 ampe

c. Hộp số trục vuông góc 7.5kw 10Hp NMRV loại ra âm

  • Đường kính trục âm: 45 mm
  • Rãnh cavet: 14 mm
  • Dòng điện định mức: 15.4 ampe

d. Hộp số trục vuông góc 7.5kw 10Hp RV loại ra dương

  • Đường kính trục dương: 45 mm
  • Rãnh cavet: 14 mm
  • Dòng điện định mức: 15.4 ampe

e. Hộp số vuông góc 7.5kw 10Hp bánh vít WPDO

  • Đường kính trục lớn 60mm
  • Rãnh cavet: 18 mm
  • Dòng điện định mức: 15.6 ampe

  • Video: Hộp giảm tốc WPWDKO175 trục ra âm cho motor 7.5kW

  • Đường kính trục lớn 65 mm
  • Rãnh cavet: 18 mm
  • Dòng điện định mức: 15.6 ampe

f. Hộp số vuông góc 7.5kw 10Hp kiểu úp WPWDX

  • Đường kính trục lớn 65 mm
  • Rãnh cavet: 18 mm
  • Dòng điện định mức: 15.6 ampe

g. Hộp số vuông góc 7.5kw 10Hp bánh răng côn KA loại ra âm

  • Đường kính trục âm: 50 mm
  • Video: Motor 7.5kW 10HP gắn hộp giảm tốc KA tải nặng

  • Đường kính trục âm: 60mm

  • Đường kính trục âm: 70mm

h. Hộp số giảm tốc vuông góc 7.5kw 10Hp bánh răng côn K dương

  • Đường kính trục dương: 50 mm

  • Video: Motor giảm tốc KA97 trục ra âm, dương lắp motor 7.5kW

  • Đường kính trục ra: 60 mm

  • Đường kính trục: 70mm

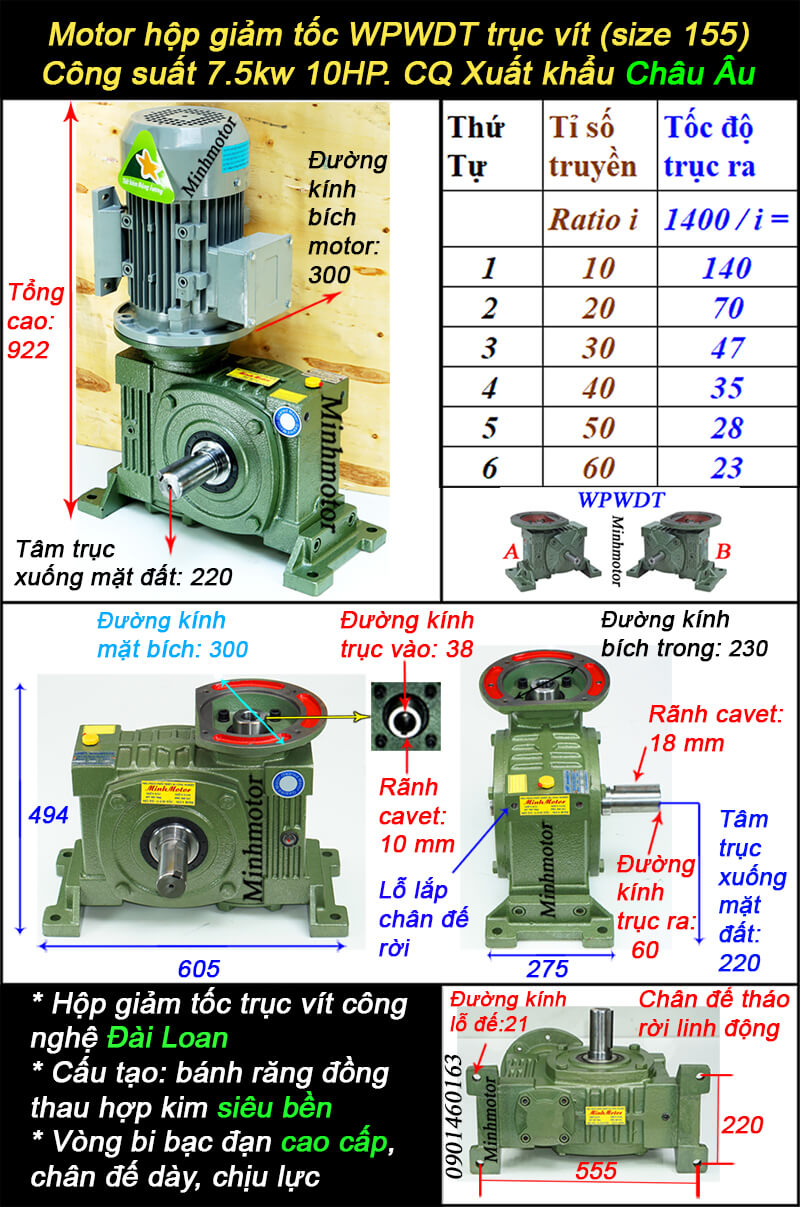

i. Hộp số vuông góc 7.5kw 10Hp loại trục vít WPWDT

  • Lắp với động cơ công suất 7.5kw 10hp
  • Đường kính trục: 60 mm
  • Tổng rộng: 275 mm
  • Tổng cao: 494 mm

3. Chọn tốc độ, lực, size hộp số theo bảng giá hộp số vuông góc gắn motor 7.5kw

Hộp giảm tốc trục vít NMRV (RV) và WP

Tỉ số truyền 20–60

Giá sỉ có thể thay đổi nếu chỉ mua 1 chiếc.

STTTỉ số truyền (i)Tốc độ ra (v/p)Cỡ hộp NMRV (RV) – SFGiá 7.5kW + NMRV/ Lực mômenCỡ hộp WPDS – SFGiá 7.5kW + WPDS/ Lực mômen
12073NMRV110 (trục 42mm)
SF: 0,93
Khoảng ~10.470.000 đ
Momen ra: 780 N.m
WPDS135 (trục 55mm)
SF: 1,03
Khoảng ~12.380.000 đ
Momen ra: 780 N.m
22558NMRV110 (trục 42mm)
SF: 0,77
Khoảng ~10.470.000 đ
Momen ra: 939 N.m
WPDS135 (trục 55mm)
SF: 0,85
Khoảng ~12.380.000 đ
Momen ra: 939 N.m
33048NMRV130 (trục 45mm)
SF: 0,97
Khoảng ~12.580.000 đ
Momen ra: 1.082 N.m
WPDS155 (trục 60mm)
SF: 1,06
Khoảng ~16.580.000 đ
Momen ra: 1.082 N.m
44036NMRV130 (trục 45mm)
SF: 0,77
Khoảng ~12.580.000 đ
Momen ra: 1.363 N.m
WPDS155 (trục 60mm)
SF: 0,84
Khoảng ~16.580.000 đ
Momen ra: 1.363 N.m
55029NMRV150 (trục 50mm)
SF: 0,97
Khoảng ~18.180.000 đ
Momen ra: 1.605 N.m
WPDS175 (trục 65mm)
SF: 1,00
Khoảng ~18.880.000 đ
Momen ra: 1.605 N.m
66024NMRV150 (trục 50mm)
SF: 0,86
Khoảng ~18.180.000 đ
Momen ra: 1.808 N.m
WPDS175 (trục 65mm)
SF: 0,88
Khoảng ~18.880.000 đ
Momen ra: 1.808 N.m

Các tỉ số truyền khác

Giá sỉ có thể đổi, nếu chỉ mua 1 bộ.

STTTỉ số truyền (i)Tốc độ ra (v/p)Cỡ hộp NMRV (RV) – SFGiá 7.5kW + NMRV/ Lực mômenCỡ hộp WPDS – SFGiá 7.5kW + WPDS/ Lực mômen
110145NMRV110 (trục 42mm)
SF: 1,73 (cỡ nhỏ nhất lắp motor 7.5kW)
Khoảng ~10.470.000 đ
Momen ra: 420 N.m
WPDS120 (trục 45mm)
SF: 1,33 (cỡ nhỏ nhất lắp motor 7.5kW)
Khoảng ~10.380.000 đ
Momen ra: 420 N.m
21597NMRV110 (trục 42mm)
SF: 1,19 (cỡ nhỏ nhất lắp motor 7.5kW)
Khoảng ~10.470.000 đ
Momen ra: 608 N.m
WPDS120 (trục 45mm)
SF: 0,92
Khoảng ~10.380.000 đ
Momen ra: 608 N.m
38018NMRV150 (trục 50mm)
SF: 0,71 (vượt cỡ lớn nhất)
Khoảng ~18.180.000 đ
Momen ra: 2.173 N.m
WPDS200 (trục 70mm)
SF: 1,06
Khoảng ~26.430.000 đ
Momen ra: 2.173 N.m
410015NMRV150 (trục 50mm)
SF: 0,63 (vượt cỡ lớn nhất)
Khoảng ~18.180.000 đ
Momen ra: 2.470 N.m
WPDS200 (trục 70mm)
SF: 0,93
Khoảng ~26.430.000 đ
Momen ra: 2.470 N.m
  • Momen ra = 9550 × P / n ra × hiệu suất hộp trục vít; SF = momen cho phép / momen ra, bảng chọn SF 0,75–1,1 để tiết kiệm chi phí.
  • SF dưới 1,0 (tải nhẹ): chỉ dùng cho tải đều, nhẹ, chạy gián đoạn; tải va đập, chạy liên tục hoặc khởi động – dừng nhiều lần thì lên một cỡ hộp.
  • Hộp trục vít nóng nhanh ở tỉ số cao: vỏ quá 80–90°C phải giảm tải hoặc lên cỡ hộp.
  • Giá là giá trung bình thị trường Việt Nam cho trọn bộ motor 7.5kW 4 cực và hộp số; giá thực tế thay đổi theo tỉ số, kiểu trục và mặt bích.

Hộp giảm tốc bánh răng côn K, KA

Tỉ số truyền 20–60

Giá sỉ có thể thay đổi nếu chỉ mua 1 chiếc.

STTTỉ số truyền (i)Tốc độ ra (v/p)Cỡ hộp KA / K (đường kính trục)Giá 7.5kW + KA/ Lực mômenSF (hệ số phục vụ)
12073KA77 (trục 50mm) / K77 (dương 50mm)Khoảng ~16.050.000 đ
Momen ra: 929 N.m
1,67
22558KA77 (trục 50mm) / K77 (dương 50mm)Khoảng ~16.050.000 đ
Momen ra: 1.161 N.m
1,34
33048KA77 (trục 50mm) / K77 (dương 50mm)Khoảng ~16.050.000 đ
Momen ra: 1.393 N.m
1,11
44036KA87 (trục 60mm) / K87 (dương 60mm)Khoảng ~19.730.000 đ
Momen ra: 1.857 N.m
1,45
55029KA87 (trục 60mm) / K87 (dương 60mm)Khoảng ~19.730.000 đ
Momen ra: 2.322 N.m
1,16
66024KA87 (trục 60mm) / K87 (dương 60mm)Khoảng ~19.730.000 đ
Momen ra: 2.786 N.m
0,97

Các tỉ số truyền khác

Giá sỉ có thể đổi, nếu chỉ mua 1 bộ.

STTTỉ số truyền (i)Tốc độ ra (v/p)Cỡ hộp KA / K (đường kính trục)Giá 7.5kW + KA/ Lực mômenSF (hệ số phục vụ)
15290KA67 (trục 40mm) / K67 (dương 40mm)Khoảng ~14.180.000 đ
Momen ra: 232 N.m
3,53 (cỡ nhỏ nhất lắp motor 7.5kW)
27207KA67 (trục 40mm) / K67 (dương 40mm)Khoảng ~14.180.000 đ
Momen ra: 325 N.m
2,52 (cỡ nhỏ nhất lắp motor 7.5kW)
311132KA67 (trục 40mm) / K67 (dương 40mm)Khoảng ~14.180.000 đ
Momen ra: 511 N.m
1,61 (cỡ nhỏ nhất lắp motor 7.5kW)
41597KA67 (trục 40mm) / K67 (dương 40mm)Khoảng ~14.180.000 đ
Momen ra: 696 N.m
1,18
58018KA97 (trục 70mm) / K97 (dương 70mm)Khoảng ~26.180.000 đ
Momen ra: 3.715 N.m
1,16
610015KA97 (trục 70mm) / K97 (dương 70mm)Khoảng ~26.180.000 đ
Momen ra: 4.643 N.m
0,93
71509,7KA107 (trục 90mm) / K107 (dương 90mm)Khoảng ~37.680.000 đ
Momen ra: 6.965 N.m
1,15
82007,3KA127 (trục 100mm) / K127 (dương 110mm)Khoảng ~50.960.000 đ
Momen ra: 9.287 N.m
1,40
  • Momen ra tính với hiệu suất 94% (hộp bánh răng côn 3 cấp), motor 4 cực chạy đủ tải.
  • K là trục ra dương, KA là trục ra âm, cùng thân hộp và cùng momen cho phép.
  • SF chọn trong khoảng 0,9–1,2 để tiết kiệm chi phí; SF dưới 1,0 chỉ dùng cho tải đều, nhẹ. Tỉ số thấp có SF cao hơn vì đã là cỡ hộp nhỏ nhất lắp được motor 7.5kW.
  • Giá là giá trung bình thị trường Việt Nam cho trọn bộ motor 7.5kW 4 cực và hộp K/KA; tỉ số thực theo catalog có số lẻ, chênh vài phần trăm.

4. Ứng dụng phù hợp của hộp số vuông góc 7.5kW 10HP

  • Băng tải chính trạm trộn bê tông, băng tải mỏ đá.
  • Máy trộn cưỡng bức, máy nhào đất sét, máy trộn phân quy mô lớn.
  • Gầu tải nâng xi măng, ngũ cốc.
  • Máy cán, máy kéo dây thép, máy ép trục vít.
  • Máy khuấy bể lớn, máy cào bùn bể lắng.

5. Câu hỏi thường gặp về hộp số vuông góc 7.5kW 10HP

  • Motor 10HP gắn hộp vuông góc tỉ số 20 cho momen bao nhiêu? Khoảng 780 N.m với hộp trục vít, tốc độ ra khoảng 73 vòng/phút; hộp K cùng tỉ số cho khoảng 929 N.m.
  • Hộp WP155 có đủ cho motor 7.5kW không? WP155 dùng cho tỉ số 30–40. Tỉ số 10–15 dùng WP120, tỉ số 20–25 dùng WP135, tỉ số 50–60 dùng WP175, tỉ số 80–100 dùng WP200.
  • NMRV130 lắp motor 7.5kW dùng được tỉ số nào? NMRV130 dùng cho tỉ số 30–40. Tỉ số 10–25 dùng NMRV110, tỉ số 50–60 dùng NMRV150 (tải nhẹ); tỉ số 80–100 vượt NMRV150, nên chuyển sang hộp K hoặc WP200.
  • Vì sao báo giá hộp vuông góc 10HP chênh rất lớn giữa hộp trục vít và hộp K? Hộp K87–K97 nhiều cấp bánh răng côn mài, ổ bi lớn, vỏ gang nặng, giá cao hơn. Đổi lại hiệu suất khoảng 94% so với 50–80% của hộp trục vít, với motor 7.5kW chạy nhiều giờ, tiền điện tiết kiệm có thể bù chênh lệch giá sau một thời gian.
  • Hộp K nào cho motor 7.5kW? K67 cho tỉ số 5–15, K77 cho tỉ số 20–30, K87 cho tỉ số 40–60, K97 cho tỉ số 80–100, K107 cho tỉ số 150, K127 cho tỉ số 200.
  • Motor 7.5kW nên khởi động kiểu gì? Nên dùng sao – tam giác, khởi động mềm hoặc biến tần. Khởi động trực tiếp dòng khoảng 100 A, gây sụt áp và sốc momen lên hộp.
  • Khảo giá hộp vuông góc 7.5kW nên gửi thông tin gì cho nhanh? Tốc độ ra, momen tải hoặc loại máy, số giờ chạy, trục âm hay dương, tư thế lắp, có cần chân đế hay mặt bích. Gửi kèm ảnh tem hộp cũ nếu là thay thế.
  • Hộp WPDA175 thay cho hộp K87 được không? Được nếu tỉ số và momen phù hợp, nhưng khác kích thước lắp và hiệu suất thấp hơn; cần làm lại bệ và kiểm tra nhiệt độ khi chạy liên tục.
  • Hộp vuông góc 10HP chạy nóng 85–90°C có bình thường không? Với hộp trục vít tỉ số cao chạy liên tục, đây là mức cao. Nên kiểm tra tải, dầu, thông gió; vượt 90°C thường xuyên làm dầu và phớt hỏng nhanh.
  • Hộp K97 dùng dầu gì? Dầu bánh răng công nghiệp ISO VG 220 hoặc 320 theo nhiệt độ môi trường; dầu tổng hợp kéo dài thời gian thay. Không trộn dầu khoáng với dầu tổng hợp.
  • Gầu tải dùng hộp vuông góc 7.5kW cần thiết bị gì thêm? Bộ chống quay ngược (backstop) hoặc motor phanh, công tắc trượt dây, bảo vệ quá tải. Gầu dừng có tải dễ quay ngược làm hỏng gầu và hộp.
  • Có nên mua hộp vuông góc 10HP đã qua sử dụng? Chỉ nên khi kiểm tra được độ rơ trục ra, tình trạng bánh răng, bánh vít, phớt và tem hộp còn rõ thông số. Hộp mòn ít khi rẻ hơn chi phí dừng máy.
  • Thời gian sử dụng hộp vuông góc 7.5kW bao lâu? Chọn đúng SF, thay dầu đúng hạn, hộp K có thể chạy hàng chục nghìn giờ. Hộp trục vít bánh vít đồng mòn dần, tuổi thọ phụ thuộc nhiều vào nhiệt độ và tải.
  • Cụm hộp vuông góc 7.5kW nặng bao nhiêu? Với NMRV150 khoảng 110–130 kg, WP175 khoảng 180–200 kg, K97 khoảng 220–260 kg tùy trục và tỉ số.
