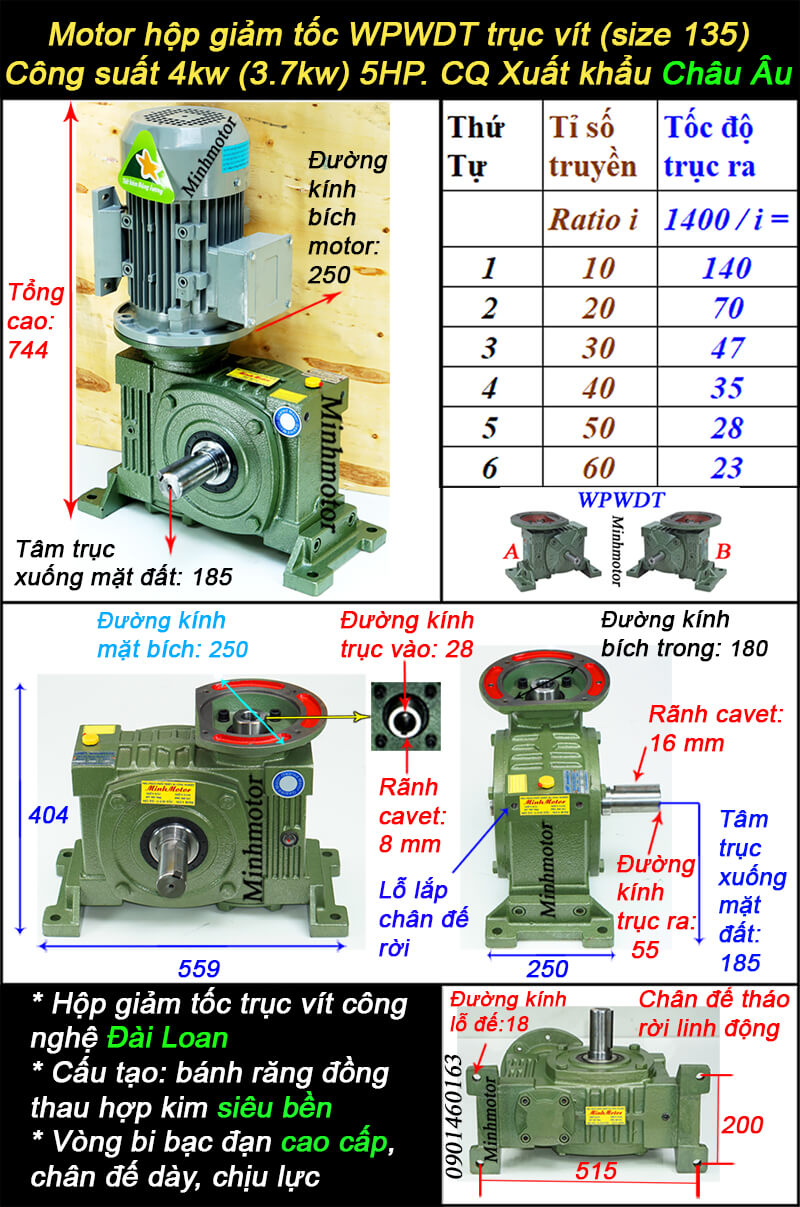

Hộp Số Vuông Góc 4kW 5HP còn gọi là Hộp Giảm Tốc Vuông Góc 4kW 5HP hay Hộp Số Trục Vuông Góc 4kw có trục ra vuông 90 độ so với trục vào, gồm có cốt âm và cốt dương.

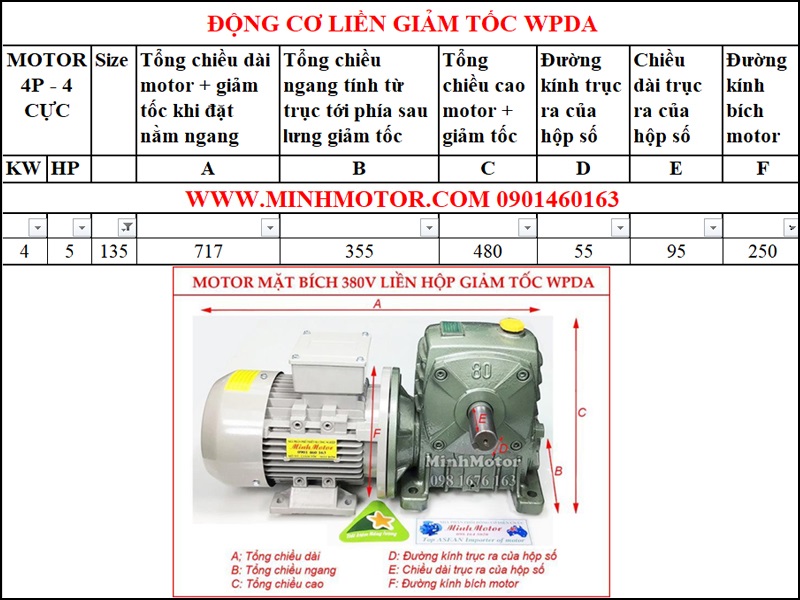

1)Hộp số vuông góc liền motor 4kw 5Hp
Động cơ mặt bích 380V 4kw 5Hp liền hộp số giảm tốc WPDA size 135
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 717mm
- Tổng chiều ngang tính từ trục tới phía sau lưng giảm tốc B= 355mm
- Tổng chiều cao motor + hộp giảm tốc C= 480mm
- Đường kính trục ra của hộp số D= 55mm
- Đường kính mặt bích motor F= 250mm

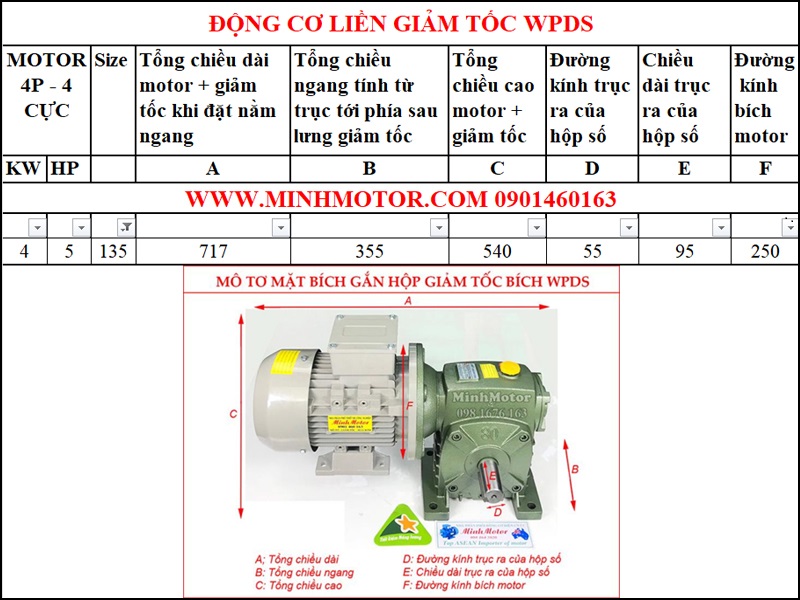

2) Hộp giảm tốc vuông góc gắn motor 4kw
Động cơ mặt bích 380V 4kw 5Hp liền hộp giảm tốc WPDS size 135
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 717mm
- Tổng chiều ngang tính từ trục tới phía sau lưng giảm tốc B= 355mm
- Tổng chiều cao motor + giảm tốc C= 540mm
- Đường kính trục ra của hộp số D= 55mm
- Đường kính mặt bích motor F= 250mm

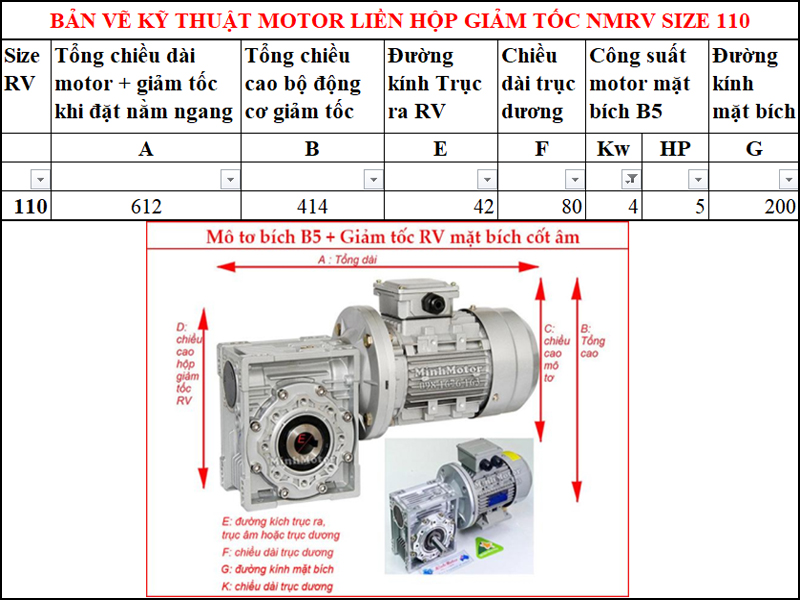

3) Hộp số trục vuông góc lắp động cơ 4kw
Động cơ bích B5 4kw 5Hp liền hộp giảm tốc NMRV mặt bích cốt âm size 110
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 612mm
- Tổng chiều cao bộ động cơ giảm tốc B= 414mm
- Đường kính trục ra RV E= 42mm
- Chiều dài trục dương F= 80mm
- Đường kính mặt bích G= 200mm

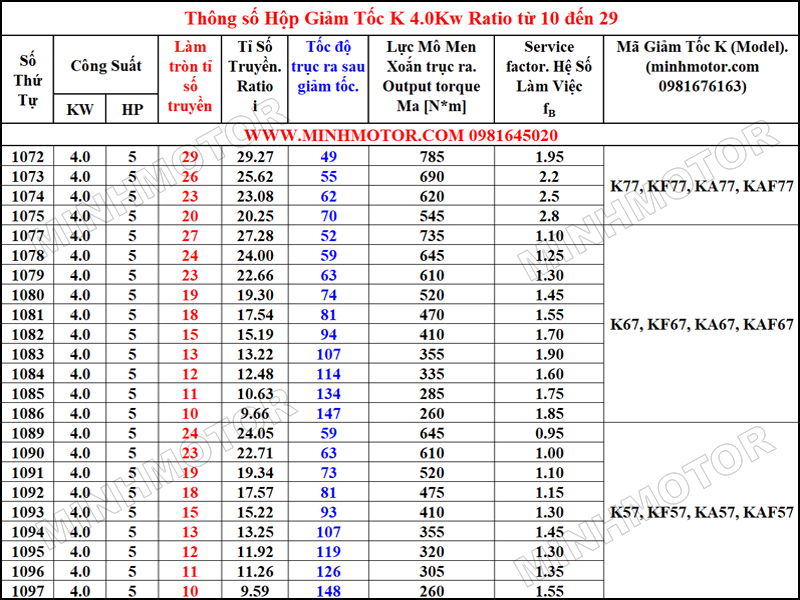

4) Thông số kỹ thuật motor giảm tốc trục vuông góc bánh răng K 4kW, ratio 10-29
- Mã hộp giảm tốc: K 67
- Tốc độ trục ra sau giảm tốc: 52 - 147
- Lực mô-men xoắn trục ra (Output torque): từ 260 đến 735 Nm
- Hệ số làm việc (Service factor): từ 1.1 đến 1.9

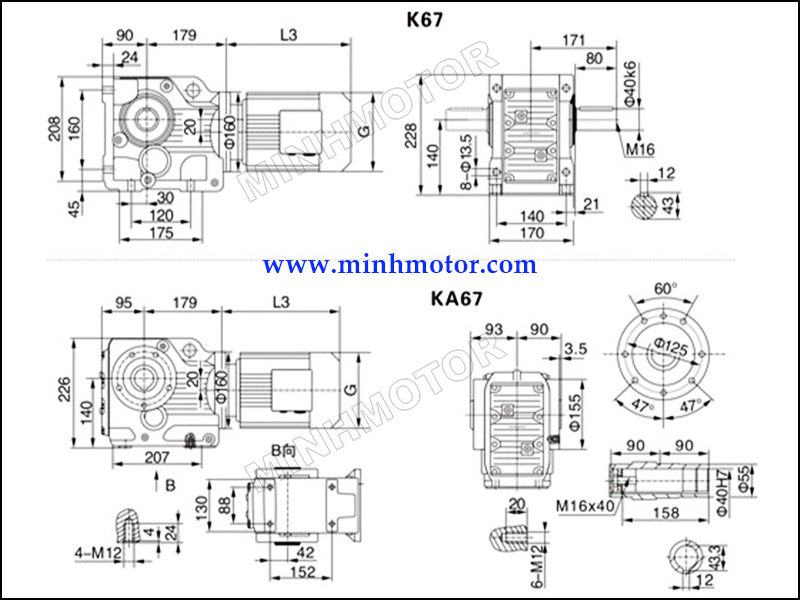

5) Bản vẽ hộp số vuông góc bánh răng K67
Hình bản vẽ phía trên là giảm tốc trục dương:
- Đường kính trục: 40 mm
- Bản rộng rãnh cavet : 12 mm
- Tổng chiều cao hộp số khi nằm ngang: 208 mm
Hình bản vẽ phía dưới là giảm tốc trục âm:
- Đường kính trục: 40 mm
- Tổng chiều cao hộp số khi nằm ngang: 226 mm

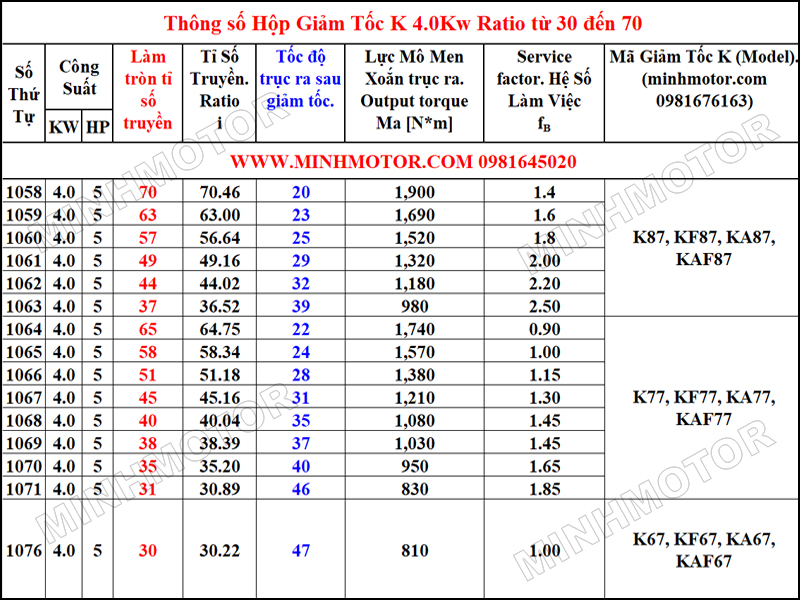

6) Kích thước hộp giảm tốc vuông góc 4kw tỉ số truyền 30-70
- Có nhiều kích cỡ hôp giảm tốc trục vuông góc bánh răng côn k. Tại bảng thông số sau chúng ta lấy ví dụ là hộp số K87
- Tốc độ trục ra sau giảm tốc: 20, 23, 25, 29, 32
- Lực mô-men xoắn trục ra (Output torque): từ 980 đến 1900 Nm
- Hệ số làm việc (Service factor): từ 1.4 đến 2.5

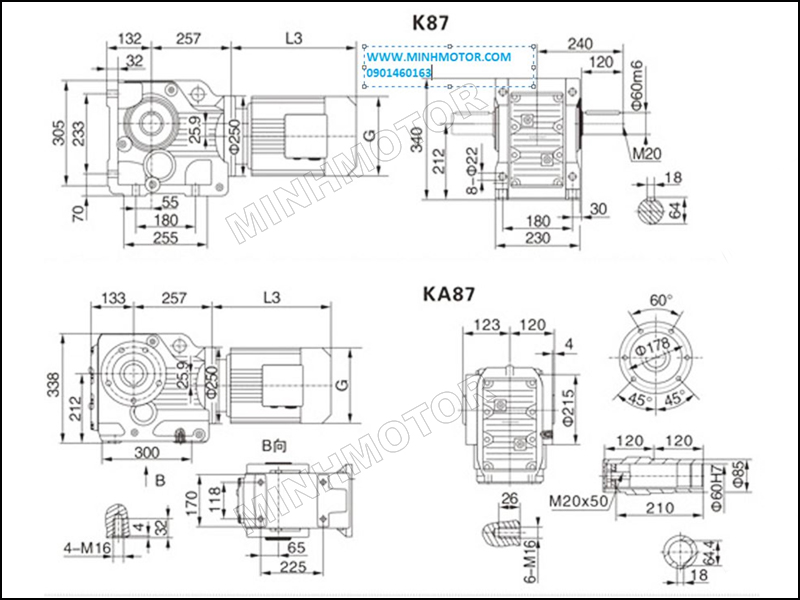

7) Bản vẽ hộp số trục vuông góc bánh răng K87 Trục âm, dương
Hình bản vẽ phía trên là giảm tốc cốt dương:
- Đường kính trục: 60 mm
- Bản rộng rãnh cavet : 18 mm
- Tổng chiều cao hộp số khi nằm ngang: 305 mm
Hình bản vẽ phía dưới là giảm tốc cốt âm:
- Đường kính trục: 60 mm
- Tổng chiều cao hộp số khi nằm ngang: 338 mm
