Hộp số vuông góc 5.5kw 7.5hp còn gọi là hộp giảm tốc vuông góc 5.5kw 7.5hp hay hộp số trục vuông góc 5.5kw có trục ra vuông 90 độ so với trục vào, gồm có cốt âm và cốt dương.

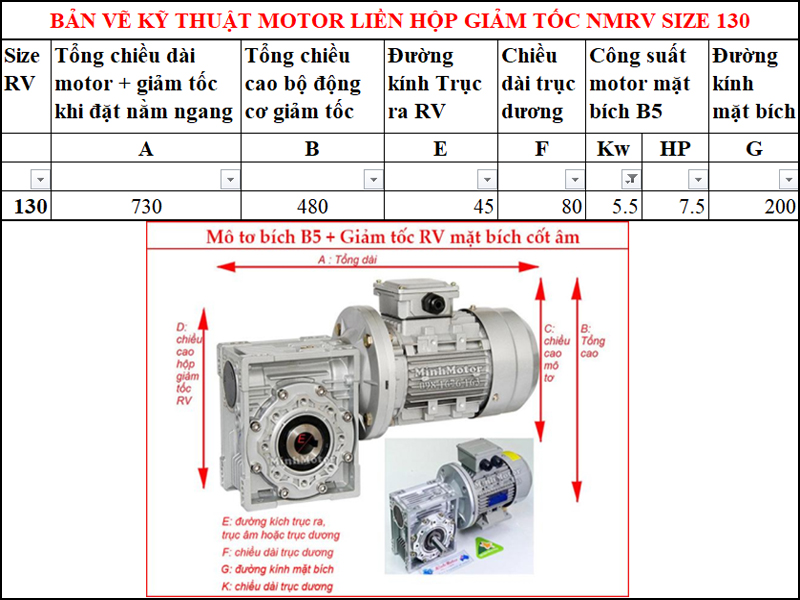

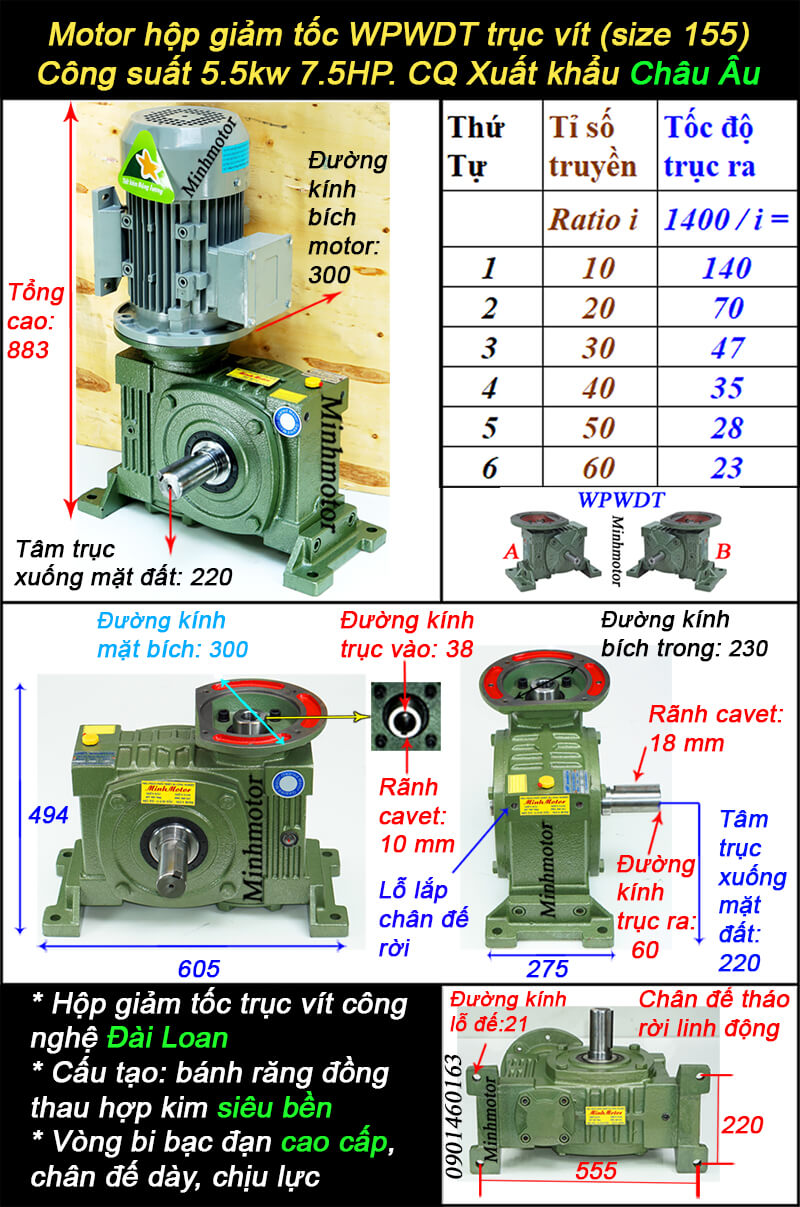

1) Hộp số vuông góc gắn motor 5.5kw 7.5hp
Động cơ bích B5 5.5kw 7.5Hp liền hộp giảm tốc NMRV mặt bích cốt âm size 130
- Tổng chiều dài motor + giảm tốc khi đặt nằm ngang A= 730mm
- Tổng chiều cao bộ hộp số vuông góc B= 480mm
- Đường kính trục ra RV E= 45mm
- Chiều dài trục dương F= 80mm
- Đường kính mặt bích G= 200mm
2) Thông số kỹ thuật hộp giảm tốc vuông góc K 5.5kW, ratio 5-29
- Mã hộp số giảm tốc: K 87
- Tốc độ trục ra sau giảm tốc: 46, 51
- Lực mô-men xoắn trục ra (Output torque): 1020Nm, 1150Nm
- Hệ số làm việc (Service factor): 2.5 , 2.3

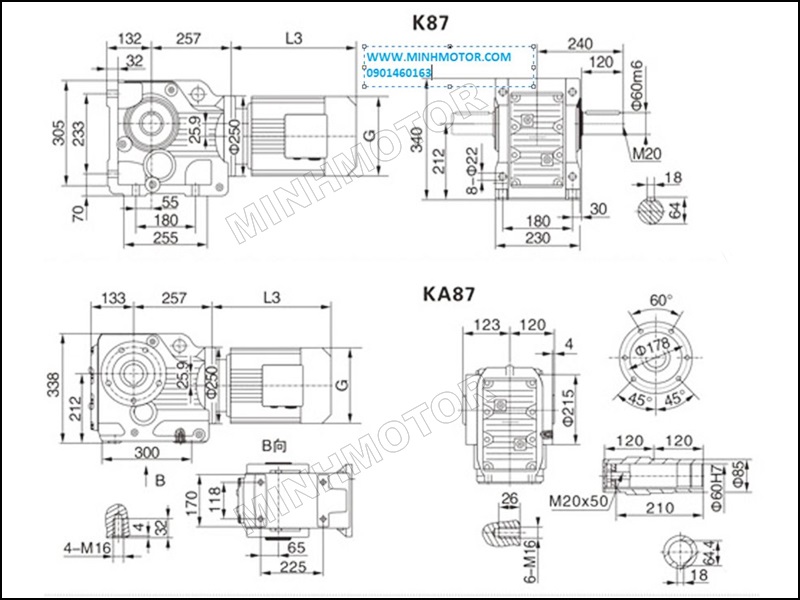

3) Bản vẽ hộp số trục vuông góc bánh răng K87
Hình bản vẽ phía trên là giảm tốc trục dương:
- Đường kính trục: 60 mm
- Bản rộng rãnh cavet : 18 mm
- Tổng chiều cao hộp số khi nằm ngang: 305 mm
Hình bản vẽ phía dưới là giảm tốc trục âm:
- Đường kính trục: 60 mm
- Tổng chiều cao hộp số khi nằm ngang: 338 mm

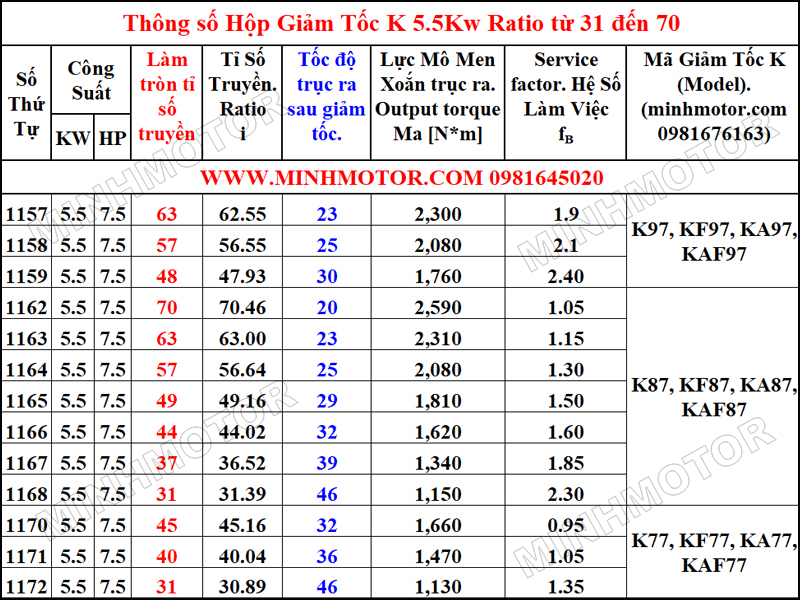

4) Kích thước motor giảm tốc trục vuông góc bánh răng 5kw, tỉ số truyền 31-70
- Có nhiều kích cỡ hôp giảm tốc bánh răng côn. Tại bảng thông số sau chúng ta lấy ví dụ là hộp số K97
- Tốc độ trục ra sau giảm tốc: 23, 25, 30
- Lực mô-men xoắn trục ra (Output torque): từ 1760 đến 2300 Nm
- Hệ số làm việc (Service factor): từ 1.9 đến 2.4

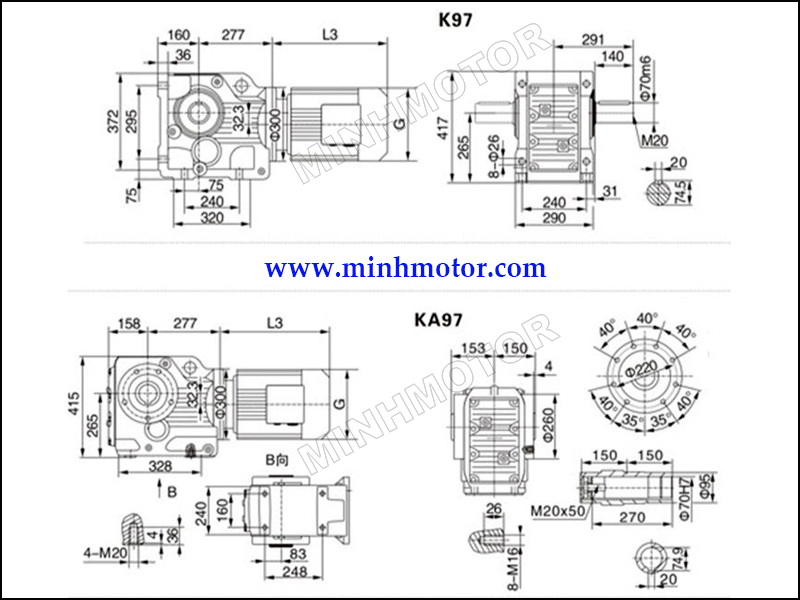

5) Bản vẽ Hộp số vuông góc bánh răng K97 cốt âm, dương
Hình bản vẽ phía trên là giảm tốc cốt dương:
- Đường kính trục: 70 mm
- Bản rộng rãnh cavet : 20 mm
- Tổng chiều cao hộp số khi nằm ngang: 372 mm
Hình bản vẽ phía dưới là giảm tốc cốt âm:
- Đường kính trục: 70 mm
- Tổng chiều cao hộp số khi nằm ngang: 415 mm
Video hộp số giảm tốc bánh răng côn K, trục ra vuông góc
