Motor giảm tốc 2 cấp 0.37kw 0.5Hp cấu tạo gồm 2 cơ cấu truyền động ghép vào nhau nối vào motor điện nửa ngựa, 4 pole hoặc 6 pole.
1) Thông số kỹ thuật motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp
- Tốc độ trục ra: 1.1 vòng/phút đến 12.4 vòng/phút rất chậm, tiện cho các việc nghiền kim loại, khuấy hóa chất, đúc gang nhôm đồng.
- Ratio lớn, tỉ số truyền cao: 1/121, 1/187, 1/289, 1/391, 1.473, 1/595, 1/731, 1/841.
- Trục ra đường kính thường lớn gấp 2, 3 lần trục vào.
- Momen lớn gấp 3 - 4 lần hộp số 1 cấp thông thường.

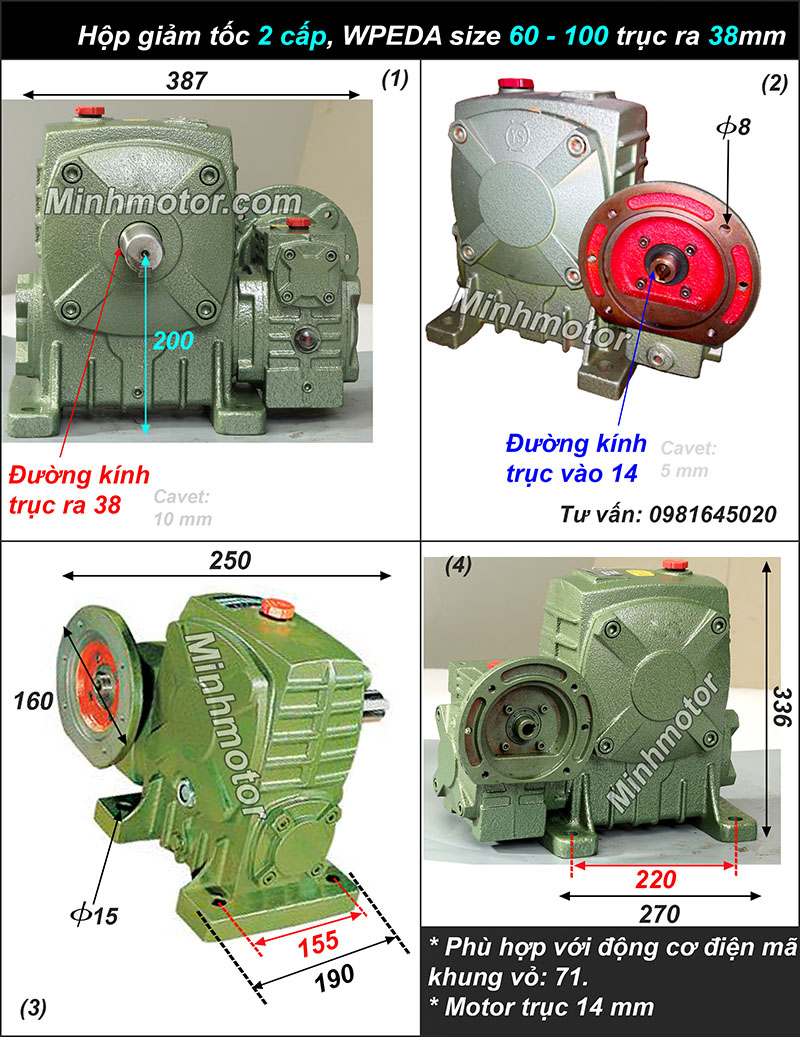

- Chủng loại hộp số: cyclo, R-K, R-R, WP +WP, NMRV + NRV.
2) Phân loại motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp
a) Motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp trục thẳng GHM
Loại 1: Motor giảm tốc 2 cấp 0.37kw trục thẳng 40mm
- Đường kính trục ra: 40mm
- Rãnh cavet: 10mm
- Chiều dài trục: 65mm
- Kích thước chân đế: 210x150mm
- Tổng chiều dài động cơ: 643mm
- Tổng chiều cao: 256mm
- Tổng ngang: 264mm
- Tốc độ giảm tốc: 100 - 6400 lần
Loại 2: Motor giảm tốc 2 cấp 0.37kw trục thẳng 50mm
- Đường kính cốt trục: 50mm
- Rãnh cavet: 14mm
- Chiều dài trục: 65mm
- Kích thước chân đế: 265-170mm
- Tổng chiều dài động cơ: 683mm
- Tổng chiều cao: 317mm
- Tổng ngang: 335mm
- Ratio (tỷ số truyền) từ: 1/100 - 1/6400
b) Motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp mặt bích GVM
Loại 1: Motor giảm tốc 2 cấp 0.37kw trục thẳng 40mm
- Đường kính trục ra: 40mm
- Kích thước mặt bích: 300x275.4mm
- Chiều dài trục: 65mm
- Tổng chiều dài động cơ: 643mm
- Lỗ bắt ốc mặt bích: 16mm
- Số lần giảm tốc: 100 - 6400 lần
Loại 2: Motor giảm tốc 2 cấp 0.37kw trục thẳng 50mm
- Đường kính trục ra: 50mm
- Kích thước mặt bích: 361x319mm
- Chiều dài trục: 65mm
- Tổng chiều dài động cơ: 713mm
- Lỗ bắt ốc mặt bích: 19mm
- Số lần giảm tốc: 100 - 6400 lần
c) Motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp NMRV PC
Loại 1: Hộp giảm tốc 2 cấp 0.37kw 0.5Hp NMRV PC cốt âm
- Đường kính trục âm: 25mm
- Tổng cao hộp số NMRV PC 2 cấp: 202.5mm
- Đường kính bích: 200mm
- Tổng chiều dài: 439mm
Loại 2: Hộp giảm tốc 2 cấp 0.37kw 0.5Hp NMRV PC cốt dương
- Đường kính trục dương: 25mm
- Tổng dài hộp số: 167mm
- Chiều dài trục: 50mm
- Tổng chiều dài: 439mm
- Tổng cao hộp số NMRV PC 2 cấp: 202.5mm
d) Motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp bánh răng Cyclo

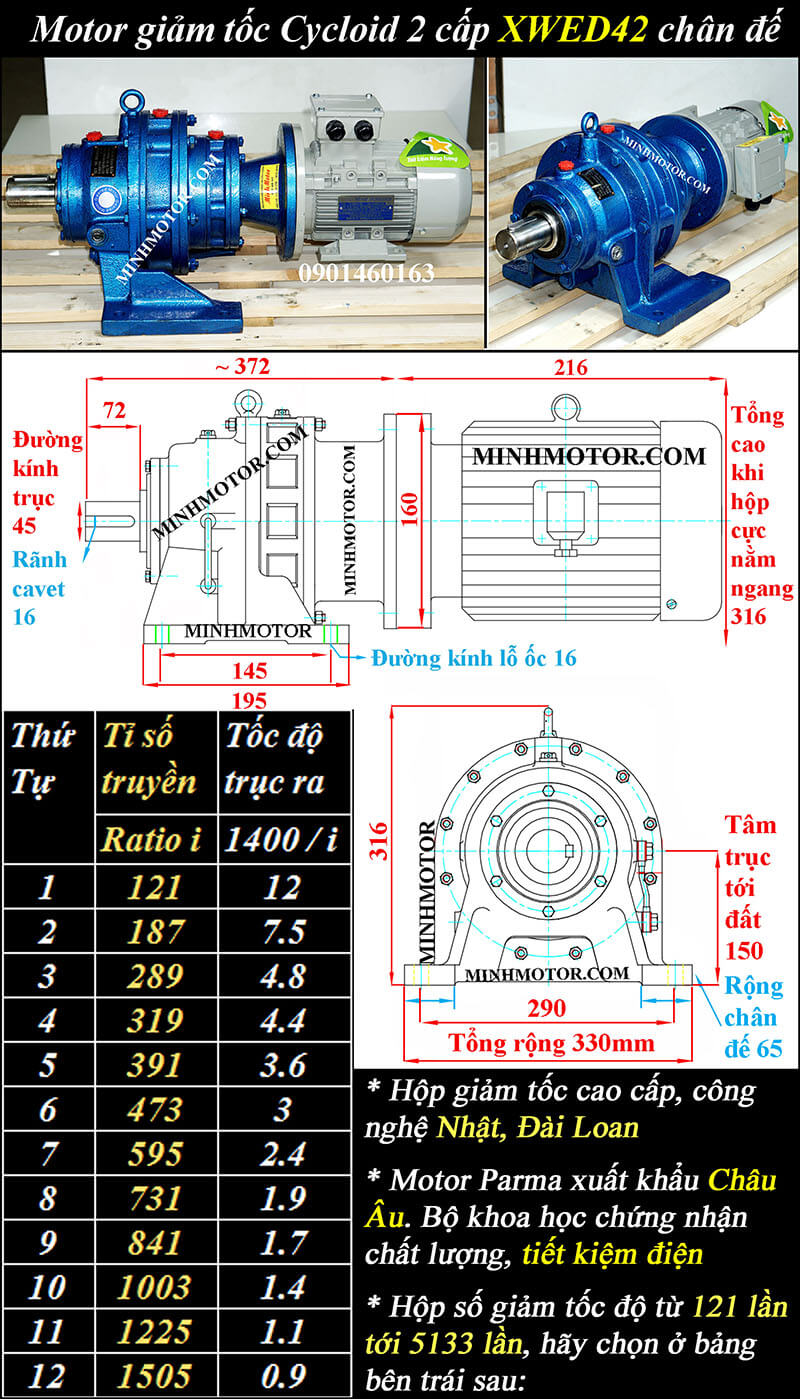

Loại 1: Motor giảm tốc 2 cấp 0.37kw 0.5Hp 2 cấp cyclo chân đế
- Lắp với hộp số Cyclo XWD4
- Đường kính trục ra: 45mm
- Kích thước chân đế: 195x330mm
- Lỗ bắt ốc chân đế: 290x145mm
- Tổng chiều dài động cơ: 671mm
- Số lần giảm tốc: 100 - 6960 lần
- Lắp với hộp số Cyclo XWD5 thông số như hình sau:

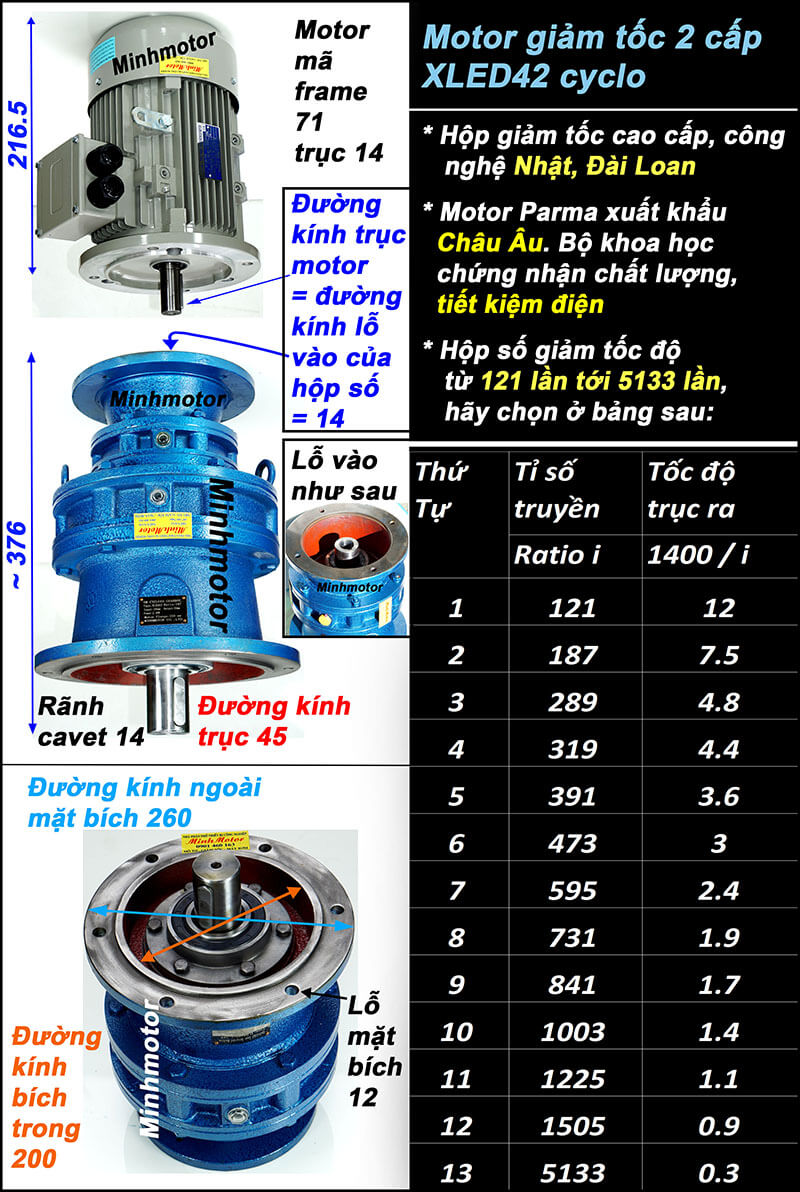

Loại 2: Motor giảm tốc 2 cấp 0.37kw 0.5Hp 2 cấp cyclo chân đế
- Khi lắp với hộp số cyclo mặt bích mã XLD4
- Đường kính trục ra: 45mm
- Kích thước mặt bích: 260mm
- Tổng chiều dài động cơ: 664mm
- Số lần giảm tốc: 100 - 6960 lần
- Khi lắp với hộp số cyclo mặt bích mã XLD5 thông số như sau:
e) Motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp tải nặng R

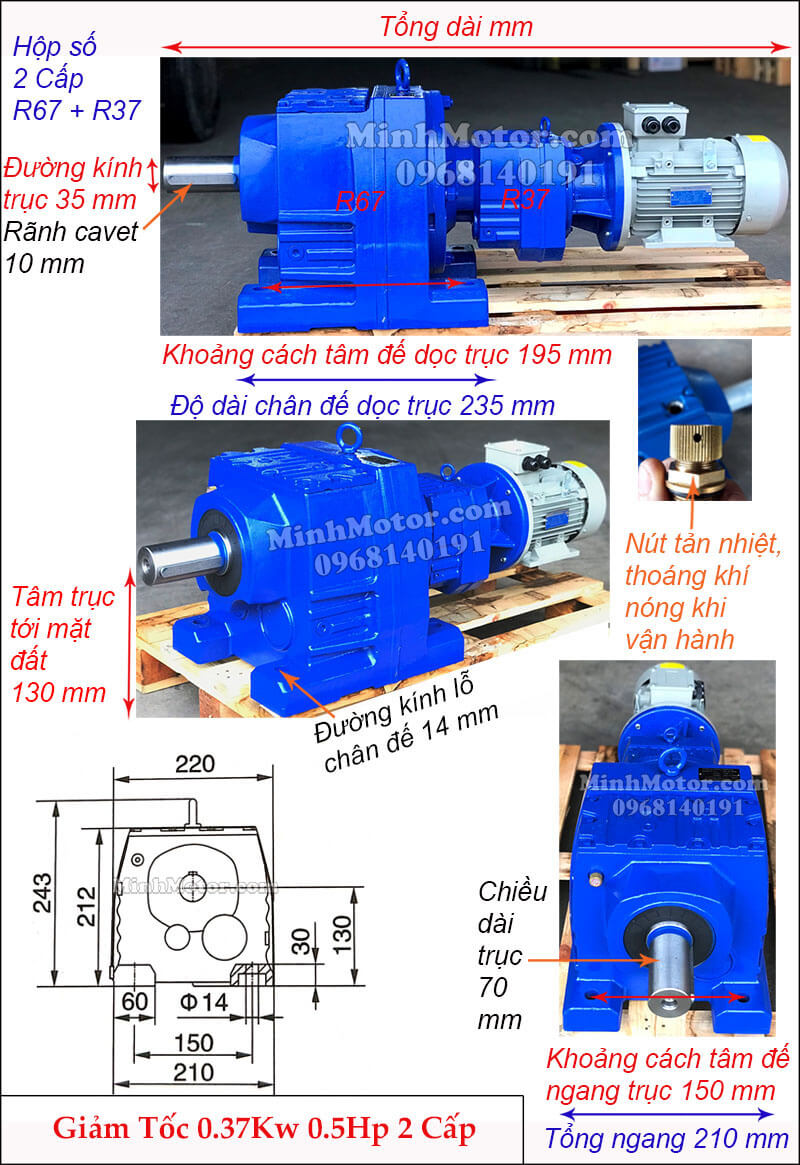

Loại 1: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục thẳng R67
- Kích thước chân đế: 210x235mm
- Lỗ bắt ốc chân đế: 150x195mm
- Tổng chiều dài động cơ: 602mm
- Tốc độ trục ra dưới 1 vòng/phút
Loại 2: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục thẳng R77
- Kích thước chân đế: 245x235mm
- Lỗ bắt ốc chân đế: 170x205mm
- Tổng chiều dài động cơ: 632mm
- Tốc độ trục ra dưới 1 vòng/phút
f) Motor giảm tốc 2 cấp 0.37kw 0.4kw 0.5Hp trục vuông góc K
Loại 1: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc K57 cốt dương
- Tổng chiều dài động cơ: 655mm
- Tổng chiều ngang: 157mm
- Tỷ số truyền lớn tốc độ ra từ 19 đến dưới 1 vòng/phút
Loại 2: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc KA57 cốt âm
- Tổng chiều dài động cơ: 655mm
- Tổng chiều ngang: 157mm
- Tỷ số truyền lớn tốc độ ra từ 19 đến dưới 1 vòng/phút
Loại 3: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc KAF 57 cốt âm
- Đường kính trục ra: 40mm
- Tổng chiều dài động cơ: 671mm
- Tổng chiều ngang: 192.5mm
- Tỷ số truyền lớn tốc độ ra từ 19 đến dưới 1 vòng/phút
Loại 4: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc K67 cốt dương
- Đường kính trục ra: 40mm
- Chiều dài trục: 80mm
- Rãnh cavet: 12mm
- Tổng chiều dài động cơ: 655mm
- Tốc độ trục ra dưới 1 vòng/phút
Loại 5: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc KA67 cốt âm
- Đường kính trục ra: 40mm
- Rãnh cavet: 12mm
- Tổng chiều dài động cơ: 655mm
- Tốc độ trục ra dưới 1 vòng/phút
Loại 6: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc KAF67 cốt âm
- Đường kính trục ra: 40mm
- Rãnh cavet: 12mm
- Tổng ngang: 207mm
- Tổng chiều dài động cơ: 676mm
- Tốc độ trục ra dưới 1 vòng/phút
Loại 7: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc KA77 cốt âm
- Đường kính trục ra: 50mm
- Rãnh cavet: 14mm
- Tổng ngang: 200mm
- Tổng chiều dài động cơ: 716mm
Loại 8: Motor giảm tốc 2 cấp 0.37kw 0.5Hp trục vuông góc KA87 cốt âm
- Đường kính trục ra: 60mm
- Rãnh cavet: 18mm
- Tổng ngang: 230mm
- Tổng chiều dài động cơ: 811mm
