Motor khuấy 2.2kW 3HP (3 ngựa) hay động cơ khuấy 2.2kW là bộ motor giảm tốc mặt bích gắn trục và cánh khuấy inox, dùng cho bồn 2,5 – 4 khối. Bài dưới đây nêu chất khuấy thường dùng, thể tích bồn, cỡ cánh khuấy, tốc độ, momen, dòng ampe và biến tần cho motor khuấy 2.2kW 3 pha 380V và 1 pha 220V.
Motor khuấy 3HP hợp với bồn 3 – 4 khối chất lỏng loãng hoặc bồn 1 – 1,5 khối chất sệt:

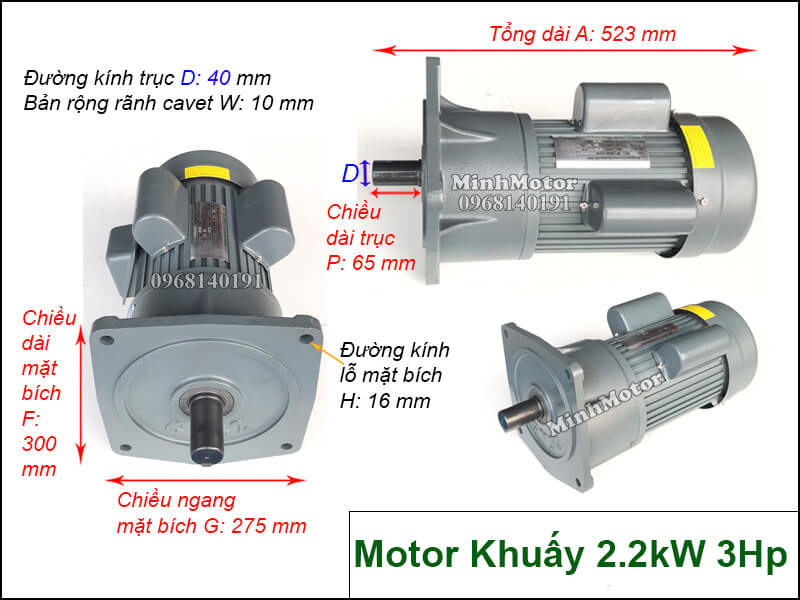

Loại 1: Motor khuấy 3Hp 2.2kw mặt bích Cyclo, cánh thép không gỉ

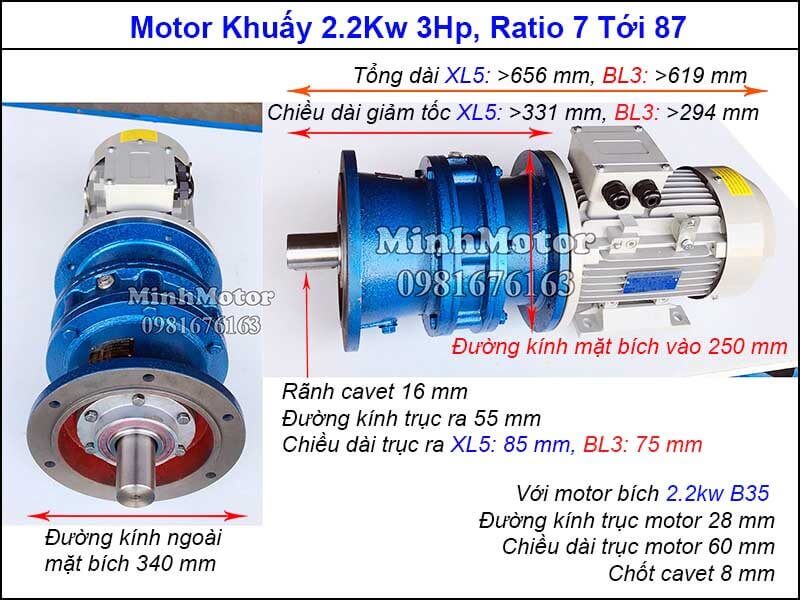

Loại 2: Motor khuấy 2.2kW mặt bích Cyclo
Dưới đây là các loại motor khuấy thông dụng khác:
Các chất dưới đây là nhóm chất hay được khuấy bằng động cơ khuấy 2.2kW 3HP ở quy mô bồn 2,5 m³ (2.500 lít) – 4 m³ (4.000 lít) (chất lỏng loãng) hoặc 1 m³ (1.000 lít) – 1,5 m³ (1.500 lít) (chất sệt):
Thể tích bồn mà động cơ khuấy 2.2kW 3HP khuấy được phụ thuộc chủ yếu vào độ nhớt của chất khuấy. Bảng dưới tính cho bồn trụ đứng, chiều cao bằng khoảng 1,2 lần đường kính bồn, motor 4 cực (1400 vòng/phút) qua hộp giảm tốc:
| STT | Thể tích bồn khuấy | Nhóm chất khuấy | Độ nhớt tham khảo | Đường kính bồn | Đường kính cánh khuấy |
|---|---|---|---|---|---|
| 1 | 2,5 m³ (2.500 lít) – 4 m³ (4.000 lít) | Chất lỏng loãng như nước: nước thải, PAC, javen, nước giải khát | 1 – 100 cP | 1,38 – 1,62 m | 350 – 540 mm |
| 2 | 1,5 m³ (1.500 lít) – 2,5 m³ (2.500 lít) | Huyền phù, bùn loãng, sữa vôi, polymer pha loãng | 100 – 2.000 cP | 1,17 – 1,38 m | 290 – 460 mm |
| 3 | 1 m³ (1.000 lít) – 1,5 m³ (1.500 lít) | Chất sệt: siro đặc, keo, sơn, dầu nhớt, bột loãng | 2.000 – 10.000 cP | 1,02 – 1,17 m | 510 – 1050 mm (mỏ neo, mái chèo lớn) |
Động cơ khuấy 2.2kW 3HP dùng trục khuấy inox nối với trục ra hộp giảm tốc 32mm (GV), 40mm qua khớp nối. Tại Việt Nam, 4 kiểu cánh khuấy dưới đây là loại hay được lắp nhất cho motor khuấy 2.2kw 3hp; mỗi kiểu hợp với một nhóm chất và một dải tốc độ riêng.
Bảng tính cho motor 4 cực 1400 vòng/phút, hộp giảm tốc bánh răng hiệu suất khoảng 90%:
| STT | Tỉ số truyền | Tốc độ trục khuấy (motor 4 cực) | Momen trục khuấy | Kiểu cánh khuấy hợp tốc độ này |
|---|---|---|---|---|
| 1 | 1/5 | 280 vòng/phút | 68 Nm | Chân vịt, răng cưa cỡ nhỏ |
| 2 | 1/10 | 140 vòng/phút | 135 Nm | Chân vịt, turbine |
| 3 | 1/15 | 93 vòng/phút | 203 Nm | Turbine, mái chèo |
| 4 | 1/20 | 70 vòng/phút | 270 Nm | Turbine, mái chèo |
| 5 | 1/30 | 47 vòng/phút | 402 Nm | Mái chèo, mỏ neo |
| 6 | 1/40 | 35 vòng/phút | 540 Nm | Mái chèo, mỏ neo |
| 7 | 1/50 | 28 vòng/phút | 675 Nm | Mỏ neo |
Dòng điện định mức tham khảo của động cơ khuấy 2.2kW 3HP loại 4 cực, hiệu suất IE1 – IE2 (dòng thực tế xem trên tem motor):
| STT | Điện áp | Dòng định mức | Biến tần phù hợp |
|---|---|---|---|
| 1 | 3 pha 380V (đấu sao) | 5 A | Biến tần 3 pha 380V 2.2kW; khởi động nặng (chất sệt, bùn) chọn 3.7kW |
| 2 | 3 pha 220V (đấu tam giác) | 8.7 A | Biến tần 1 pha 220V vào – 3 pha 220V ra loại 2.2kW |
| 3 | 1 pha 220V (motor có tụ) | 14 A | Motor 1 pha có tụ không điều khiển bằng biến tần thông thường; muốn chỉnh tốc độ dùng motor điều tốc hoặc bộ biến tốc cơ khí UDL |
Motor khuấy 2.2kw khuấy được bồn bao nhiêu lít? Với chất lỏng loãng như nước, động cơ khuấy 2.2kW 3HP khuấy được bồn 2,5 m³ (2.500 lít) – 4 m³ (4.000 lít); với huyền phù, bùn loãng khoảng 1,5 m³ (1.500 lít) – 2,5 m³ (2.500 lít); với chất sệt như siro, keo, sơn khoảng 1 m³ (1.000 lít) – 1,5 m³ (1.500 lít).
Motor khuấy 2.2kw 3hp thường dùng để khuấy chất gì? Motor khuấy 2.2kW 3HP thường khuấy nước thải dệt nhuộm, xi mạ, sữa vôi, PAC, polymer trong bể 3 – 4 khối; sơn nước, chống thấm, nhựa lỏng, nhũ tương, keo dán gỗ; nước tương, nước mắm, siro, dịch lên men; phân bón lỏng NPK, thức ăn lỏng chăn nuôi.
Cánh khuấy cho motor khuấy 2.2kw đường kính bao nhiêu? Cánh chân vịt hoặc turbine cho bồn chất lỏng loãng khoảng 350 – 540 mm; cánh mỏ neo cho chất sệt bằng 0,85 – 0,95 lần đường kính bồn, khoảng 870 – 1110 mm.
Motor khuấy 2.2kw nên chạy tốc độ bao nhiêu vòng/phút? Pha hóa chất loãng, hòa tan bột: 140 – 280 vòng/phút (tỉ số 1/5 – 1/10). Phản ứng, huyền phù: 70 – 140 vòng/phút. Polymer, keo tụ tạo bông, sữa vôi: 35 – 93 vòng/phút. Chất sệt, keo, kem dùng cánh mỏ neo: 20 – 47 vòng/phút.
Momen trục khuấy của motor khuấy 2.2kw là bao nhiêu? Motor 4 cực qua hộp số tỉ số 1/10 (140 vòng/phút) cho momen khoảng 135 Nm; tỉ số 1/20 (70 vòng/phút) khoảng 270 Nm.
Motor khuấy 2.2kw 3hp chạy dòng bao nhiêu ampe? Loại 3 pha 4 cực chạy điện 380V có dòng định mức khoảng 5 A, đấu tam giác chạy 220V khoảng 8.7 A; loại 1 pha 220V khoảng 14 A. Dòng khởi động trực tiếp gấp khoảng 5 – 7 lần dòng định mức, kéo dài 1 – 3 giây.
Motor khuấy 2.2kw dùng biến tần bao nhiêu kW? Motor khuấy 2.2kw 3 pha 380V dùng biến tần 3 pha 380V 2.2kW; khuấy chất sệt, bùn, khởi động có tải nặng chọn biến tần 3.7kW. Nơi chỉ có điện 1 pha, motor 3 pha đấu tam giác 220V chạy với biến tần 1 pha vào – 3 pha ra 220V loại 2.2kW. Chỉnh tần số từ 25 – 60 Hz cho tốc độ trục khuấy thay đổi tương ứng mà không phải đổi tỉ số hộp số.
Có motor khuấy 2.2kw điện 1 pha 220V không? Có. Motor khuấy 2.2kW 1 pha 220V có dòng định mức khoảng 14 A, dòng khởi động lớn nên nguồn 1 pha cần đủ khỏe. Loại 3 pha 380V dòng khoảng 5 A; nơi chỉ có điện 1 pha cũng dùng được motor 3 pha 2,2kW đấu tam giác 220V với biến tần 1 pha vào – 3 pha ra 2,2kW.
Khuấy PAC, polymer, phèn trong xử lý nước thải dùng motor khuấy 2.2kw được bồn bao nhiêu? Bồn pha PAC, phèn, javen, xút loãng (gần như nước): 2,5 m³ (2.500 lít) – 4 m³ (4.000 lít). Bồn pha polymer anion, cation nồng độ 0,1 – 0,3% (nhớt hơn, cần khuấy chậm 40 – 90 vòng/phút, cánh mái chèo): 1,5 m³ (1.500 lít) – 2,5 m³ (2.500 lít). Bồn sữa vôi Ca(OH)2 đặc: 1 m³ (1.000 lít) – 1,5 m³ (1.500 lít).
Khuấy axit, xút NaOH, nước muối bằng motor khuấy 2.2kw thì trục và cánh làm bằng gì? Axit loãng, xút, javen dùng trục và cánh inox 316 hoặc inox 304 bọc nhựa PP, PE; axit đặc, HCl, hóa chất ăn mòn mạnh dùng trục cánh bọc teflon (PTFE) hoặc nhựa PVDF. Hơi hóa chất bốc lên có thể làm gỉ hộp số, nên che chắn hoặc dùng nắp bồn kín có phốt chặn.
Trục khuấy của motor khuấy 2.2kw dài bao nhiêu? Trục khuấy dài bằng chiều cao bồn trừ khoảng cách từ cánh tới đáy (thường bằng 1/3 – 1 lần đường kính cánh), cộng phần nối lên mặt bích. Ví dụ bồn 4 m³ (4.000 lít) đường kính khoảng 1,62 m, cao khoảng 1,94 m thì trục dài khoảng 1,8 – 2,0 m.
Vì sao bồn khuấy bị xoáy phễu, chất lỏng không trộn đều? Bồn tròn trơn và cánh đặt đúng tâm làm cả khối chất lỏng quay theo cánh, tạo xoáy phễu, hút khí vào. Cách xử lý: hàn 4 tấm chắn dọc thành bồn rộng khoảng 1/10 – 1/12 đường kính bồn, hoặc lắp trục khuấy lệch tâm, nghiêng 10 – 15 độ.
Khuấy dung môi, sơn dầu, xăng dầu dễ cháy dùng motor khuấy 2.2kw loại nào? Khu vực có hơi dung môi, xăng dầu, cồn dùng motor phòng nổ dòng YBX3 cùng công suất 2.2kW, cấp phòng nổ Ex d IIB T4 hoặc Ex d IIC T4, ghép hộp giảm tốc và trục cánh inox như motor khuấy thường.
Motor khuấy 2.2kw gắn mặt bích hay chân đế? Đa số motor khuấy 2.2kw dùng kiểu mặt bích, đặt đứng trên giá đỡ hoặc nắp bồn, trục ra hướng xuống. Kiểu chân đế dùng khi đặt motor bên cạnh bồn, truyền động qua puly, xích hoặc khớp nối.
Motor khuấy 2.2kw chạy liên tục 24/24 được không? Được, motor khuấy làm việc chế độ S1 (liên tục) khi dòng chạy thực tế không vượt dòng định mức trên tem. Bồn chất sệt, chất kết tinh, đông đặc dần theo thời gian làm dòng tăng dần; đo dòng ampe khi chất đặc nhất để biết motor còn đủ tải hay không.
