Motor khuấy 3kW 4HP (4 ngựa) hay động cơ khuấy 3kW là bộ motor giảm tốc mặt bích 3 pha 380V gắn trục và cánh khuấy inox, dùng cho bồn 4 – 6 khối. Bài dưới đây nêu chất khuấy thường dùng, thể tích bồn, cỡ cánh khuấy, tốc độ, momen, dòng ampe và biến tần cho motor khuấy 3kW.
Motor khuấy 4HP hợp với bồn 4 – 6 khối chất lỏng loãng hoặc bồn 1,5 – 2 khối chất sệt:
Motor khuấy trộn 3kw 4 hp là loại motor công nghiệp được sử dụng trong nghành nông nghiệp và công nghiệp
Động cơ khuấy 4 ngựa có phanh ở đuôi, má phanh mở ra khi có điện, còn khi mất điện thắng siết vào trục động cơ, trục dừng quay, đảm bảo an toàn khi vận hành.

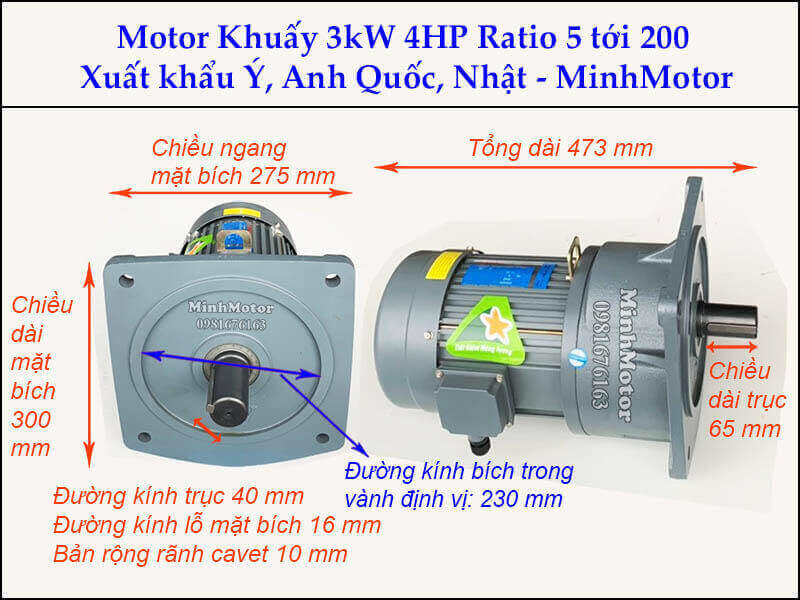

Sau đây là kích thước bản vẽ motor khuấy 4Hp 3kw thương hiệu Đài Loan được nhiều người dùng:
Motor khuấy trộn 4 ngựa 3kw cốt 40mm như hình sau:
Các chất dưới đây là nhóm chất hay được khuấy bằng động cơ khuấy 3kW 4HP ở quy mô bồn 4 m³ (4.000 lít) – 6 m³ (6.000 lít) (chất lỏng loãng) hoặc 1,5 m³ (1.500 lít) – 2 m³ (2.000 lít) (chất sệt):
Thể tích bồn mà động cơ khuấy 3kW 4HP khuấy được phụ thuộc chủ yếu vào độ nhớt của chất khuấy. Bảng dưới tính cho bồn trụ đứng, chiều cao bằng khoảng 1,2 lần đường kính bồn, motor 4 cực (1400 vòng/phút) qua hộp giảm tốc:
| STT | Thể tích bồn khuấy | Nhóm chất khuấy | Độ nhớt tham khảo | Đường kính bồn | Đường kính cánh khuấy |
|---|---|---|---|---|---|
| 1 | 4 m³ (4.000 lít) – 6 m³ (6.000 lít) | Chất lỏng loãng như nước: nước thải, PAC, javen, nước giải khát | 1 – 100 cP | 1,62 – 1,85 m | 400 – 620 mm |
| 2 | 2,5 m³ (2.500 lít) – 3,5 m³ (3.500 lít) | Huyền phù, bùn loãng, sữa vôi, polymer pha loãng | 100 – 2.000 cP | 1,38 – 1,55 m | 350 – 520 mm |
| 3 | 1,5 m³ (1.500 lít) – 2 m³ (2.000 lít) | Chất sệt: siro đặc, keo, sơn, dầu nhớt, bột loãng | 2.000 – 10.000 cP | 1,17 – 1,29 m | 580 – 1160 mm (mỏ neo, mái chèo lớn) |
Động cơ khuấy 3kW 4HP dùng trục khuấy inox nối với trục ra hộp giảm tốc 40mm, 45mm qua khớp nối. Tại Việt Nam, 4 kiểu cánh khuấy dưới đây là loại hay được lắp nhất cho motor khuấy 3kw 4hp; mỗi kiểu hợp với một nhóm chất và một dải tốc độ riêng.
Bảng tính cho motor 4 cực 1400 vòng/phút, hộp giảm tốc bánh răng hiệu suất khoảng 90%:
| STT | Tỉ số truyền | Tốc độ trục khuấy (motor 4 cực) | Momen trục khuấy | Kiểu cánh khuấy hợp tốc độ này |
|---|---|---|---|---|
| 1 | 1/5 | 280 vòng/phút | 92 Nm | Chân vịt, răng cưa cỡ nhỏ |
| 2 | 1/10 | 140 vòng/phút | 184 Nm | Chân vịt, turbine |
| 3 | 1/15 | 93 vòng/phút | 277 Nm | Turbine, mái chèo |
| 4 | 1/20 | 70 vòng/phút | 368 Nm | Turbine, mái chèo |
| 5 | 1/30 | 47 vòng/phút | 549 Nm | Mái chèo, mỏ neo |
| 6 | 1/40 | 35 vòng/phút | 737 Nm | Mái chèo, mỏ neo |
| 7 | 1/50 | 28 vòng/phút | 921 Nm | Mỏ neo |
Dòng điện định mức tham khảo của động cơ khuấy 3kW 4HP loại 4 cực, hiệu suất IE1 – IE2 (dòng thực tế xem trên tem motor):
| STT | Điện áp | Dòng định mức | Biến tần phù hợp |
|---|---|---|---|
| 1 | 3 pha 380V (đấu sao) | 6.8 A | Biến tần 3 pha 380V 3kW hoặc 3.7kW; khởi động nặng (chất sệt, bùn) chọn 4kW – 5.5kW |
| 2 | 3 pha 220V (đấu tam giác) | 11.8 A | Biến tần 3 pha 220V 3kW hoặc 3.7kW |
Motor khuấy 3kw khuấy được bồn bao nhiêu lít? Với chất lỏng loãng như nước, động cơ khuấy 3kW 4HP khuấy được bồn 4 m³ (4.000 lít) – 6 m³ (6.000 lít); với huyền phù, bùn loãng khoảng 2,5 m³ (2.500 lít) – 3,5 m³ (3.500 lít); với chất sệt như siro, keo, sơn khoảng 1,5 m³ (1.500 lít) – 2 m³ (2.000 lít).
Motor khuấy 3kw 4hp thường dùng để khuấy chất gì? Motor khuấy 3kW 4HP thường khuấy nước thải trong bể điều hòa, bể phản ứng 4 – 6 khối, sữa vôi, PAC, bùn loãng; siro glucose, mật rỉ, dầu thực vật, dịch tinh bột; sơn, nhựa lỏng, keo UF, keo PVA, bột giấy loãng; thức ăn thủy sản lỏng, phân bón lỏng.
Cánh khuấy cho motor khuấy 3kw đường kính bao nhiêu? Cánh chân vịt hoặc turbine cho bồn chất lỏng loãng khoảng 400 – 620 mm; cánh mỏ neo cho chất sệt bằng 0,85 – 0,95 lần đường kính bồn, khoảng 990 – 1220 mm.
Motor khuấy 3kw nên chạy tốc độ bao nhiêu vòng/phút? Pha hóa chất loãng, hòa tan bột: 140 – 280 vòng/phút (tỉ số 1/5 – 1/10). Phản ứng, huyền phù: 70 – 140 vòng/phút. Polymer, keo tụ tạo bông, sữa vôi: 35 – 93 vòng/phút. Chất sệt, keo, kem dùng cánh mỏ neo: 20 – 47 vòng/phút.
Momen trục khuấy của motor khuấy 3kw là bao nhiêu? Motor 4 cực qua hộp số tỉ số 1/10 (140 vòng/phút) cho momen khoảng 184 Nm; tỉ số 1/20 (70 vòng/phút) khoảng 368 Nm.
Motor khuấy 3kw 4hp chạy dòng bao nhiêu ampe? Loại 3 pha 4 cực chạy điện 380V có dòng định mức khoảng 6.8 A, đấu tam giác chạy 220V khoảng 11.8 A. Dòng khởi động trực tiếp gấp khoảng 5 – 7 lần dòng định mức, kéo dài 1 – 3 giây.
Motor khuấy 3kw dùng biến tần bao nhiêu kW? Motor khuấy 3kw 3 pha 380V dùng biến tần 3 pha 380V 3kW hoặc 3.7kW; khuấy chất sệt, bùn, khởi động có tải nặng chọn biến tần 4kW – 5.5kW. Chỉnh tần số từ 25 – 60 Hz cho tốc độ trục khuấy thay đổi tương ứng mà không phải đổi tỉ số hộp số.
Có motor khuấy 3kw điện 1 pha 220V không? Motor khuấy 3kW trong bài là loại 3 pha 380V, dòng khoảng 6,8 A. Nơi chỉ có điện 1 pha, motor 3 pha 3kW đấu tam giác 220V (dòng khoảng 11,8 A) chạy với biến tần 1 pha vào – 3 pha ra 220V loại 3,7kW; dòng phía nguồn 1 pha khi đó khoảng 25 – 30 A.
Khuấy PAC, polymer, phèn trong xử lý nước thải dùng motor khuấy 3kw được bồn bao nhiêu? Bồn pha PAC, phèn, javen, xút loãng (gần như nước): 4 m³ (4.000 lít) – 6 m³ (6.000 lít). Bồn pha polymer anion, cation nồng độ 0,1 – 0,3% (nhớt hơn, cần khuấy chậm 40 – 90 vòng/phút, cánh mái chèo): 2,5 m³ (2.500 lít) – 3,5 m³ (3.500 lít). Bồn sữa vôi Ca(OH)2 đặc: 1,5 m³ (1.500 lít) – 2,5 m³ (2.500 lít).
Khuấy axit, xút NaOH, nước muối bằng motor khuấy 3kw thì trục và cánh làm bằng gì? Axit loãng, xút, javen dùng trục và cánh inox 316 hoặc inox 304 bọc nhựa PP, PE; axit đặc, HCl, hóa chất ăn mòn mạnh dùng trục cánh bọc teflon (PTFE) hoặc nhựa PVDF. Hơi hóa chất bốc lên có thể làm gỉ hộp số, nên che chắn hoặc dùng nắp bồn kín có phốt chặn.
Trục khuấy của motor khuấy 3kw dài bao nhiêu? Trục khuấy dài bằng chiều cao bồn trừ khoảng cách từ cánh tới đáy (thường bằng 1/3 – 1 lần đường kính cánh), cộng phần nối lên mặt bích. Ví dụ bồn 6 m³ (6.000 lít) đường kính khoảng 1,85 m, cao khoảng 2,22 m thì trục dài khoảng 2,1 – 2,3 m.
Vì sao bồn khuấy bị xoáy phễu, chất lỏng không trộn đều? Bồn tròn trơn và cánh đặt đúng tâm làm cả khối chất lỏng quay theo cánh, tạo xoáy phễu, hút khí vào. Cách xử lý: hàn 4 tấm chắn dọc thành bồn rộng khoảng 1/10 – 1/12 đường kính bồn, hoặc lắp trục khuấy lệch tâm, nghiêng 10 – 15 độ.
Khuấy dung môi, sơn dầu, xăng dầu dễ cháy dùng motor khuấy 3kw loại nào? Khu vực có hơi dung môi, xăng dầu, cồn dùng motor phòng nổ dòng YBX3 cùng công suất 3kW, cấp phòng nổ Ex d IIB T4 hoặc Ex d IIC T4, ghép hộp giảm tốc và trục cánh inox như motor khuấy thường.
Motor khuấy 3kw gắn mặt bích hay chân đế? Đa số motor khuấy 3kw dùng kiểu mặt bích, đặt đứng trên giá đỡ hoặc nắp bồn, trục ra hướng xuống. Kiểu chân đế dùng khi đặt motor bên cạnh bồn, truyền động qua puly, xích hoặc khớp nối.
Motor khuấy 3kw chạy liên tục 24/24 được không? Được, motor khuấy làm việc chế độ S1 (liên tục) khi dòng chạy thực tế không vượt dòng định mức trên tem. Bồn chất sệt, chất kết tinh, đông đặc dần theo thời gian làm dòng tăng dần; đo dòng ampe khi chất đặc nhất để biết motor còn đủ tải hay không.
