Bơm Hút Chân Không 30Kw 40HP Vòng Nước 2 Cấp

Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Bơm hút chân không vòng nước 2 cấp, 1 cấp. Mã số sản phẩm:



1) Ứng dụng bơm chân không vòng nước 30Kw 40HP SW-600 2 cấp

  • Nghề gạch: bơm chân không hút đi khí trong nguyên liệu đúc gạch, gạch sẽ chắc bền hơn, đặc hơn
  • Ngành giấy, ngành gỗ bơm hút chân không loại bỏ không khí và giúp ép các mảnh gỗ, bìa chắc bền hơn
  • Hút khí gas, khí đốt, làm giày da, làm men thực phẩm, đồ hộp.
  • Ngành sơn khi hút không khí đi, sơn sẽ bền và mịn, không bị rỉ.
  • Ngành Y tế: bơm chân không vòng nước lấy đi khí trong phòng sát khuẩn, bảo vệ dụng cụ y tế ko bị ô-xy làm rỉ sét



2) Bơm Chân Không 30kw 40HP Mã hàng SW-600

a) Thông số kỹ thuật bơm chân không 30kw 40HP 2 buồng bơm

  • Bơm 2 cấp, 2 buồng bơm, còn có tên gọi là 2SK.  2 cấp giúp áp lực khí hút khỏe hơn.
  • Cấu tạo bộ bơm chân không vòng nước gồm: đầu bơm, mô tơ, chân bệ, khớp nối.
  • Lưu lượng khí hút: 1800 lít / phút, 108 m3 khối / giờ
  • Áp suất khí hút:

     9,6 PA,  từ - 700 mmHg tới – 735 mmHg

    -0.098 Mpa, -0.097 Mpa, -0.098 Mpa  - 0.091 Mpa

  • Lượng nước làm mát: 12 lít / 1 phút

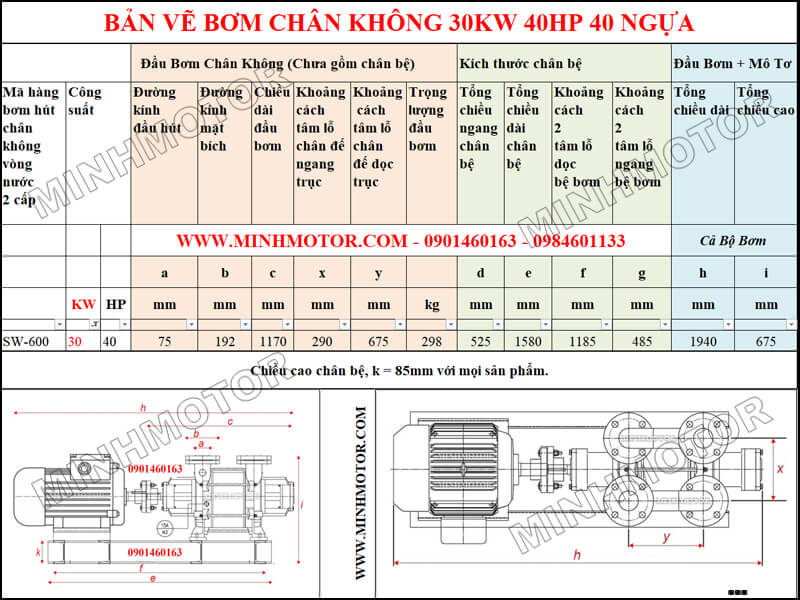

b) Bản vẽ hình học Bơm chân không vòng nước 30kw 40HP

  • Đường kính đầu ống hút khí: a = 75mm
  • Đường kính mặt bích đầu hút: b = 192mm
  • Tổng chiều dài bộ bơm: h = 1940mm
  • Tổng chiều cao bộ bơm: i = 675mm

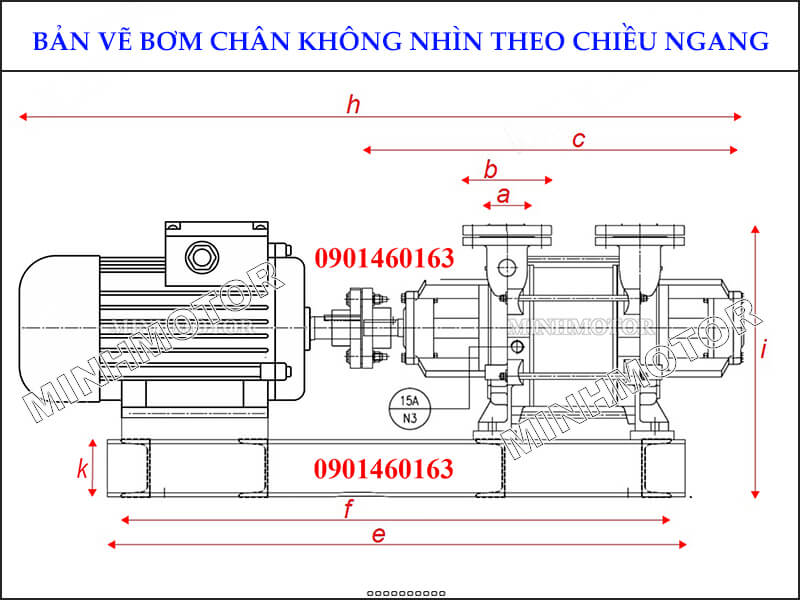

Chi tiết bản vẽ bơm nhìn theo chiều ngang

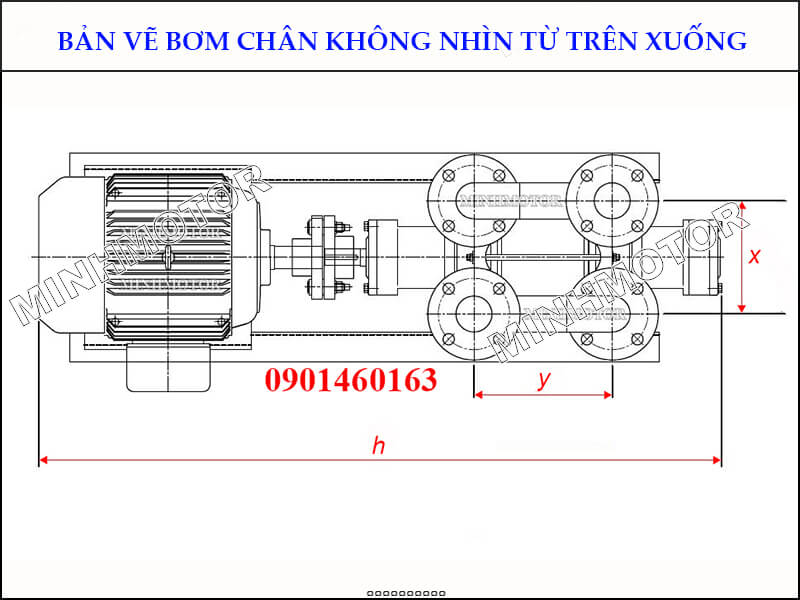

Bản vẽ kích thước bơm nhìn từ trên cao xuống dưới



3) Video clip bơm chân không vòng nước

a) Bơm Đầu gang trục thép cánh gang công nghệ Nhật

Tem tiếng Nhật trong clip như sau

b) Bơm đầu inox, trục inox, cánh inox đặc toàn phần

Inox Liquid Ring Vacuum Pumps



4) Kiểm định chất lượng xuất xưởng

Phiếu xuất xưởng của máy bơm chân không vòng nước 2 cấp thương hiệu MINHMOTOR, công nghệ Nhật Bản.

Công ty TNHH MINHMOTOR chứng nhận máy bơm trên đã được kiểm tra trong các khâu

  • Đúc nguyên vật liệu: cánh bơm, trục bơm, vỏ bơm.
  • Các khâu gia công cơ khí, tiện trục, uốn thép chịu lực
  • Các khâu cân bằng động rotor thử an toàn đấu điện mô tơ, đo tốc độ mô tơ, đo nhiệt độ mô tơ
  • Kiểm tra vận hành trục bơm đồng tâm với trục mô tơ qua khớp nối, thử áp suất bơm đạt đủ 9,6 Pa, đủ lưu lượng khí hút.



5) Bơm hút chân không 30kW 40HP vòng nước 2BEA

Thông số như sau:

  • Lưu lượng khí hút (Maximum amount of air): 14 m3/min
  • Áp suất bơm chân không  (Minimum suction absolute pressure): 33 hPa
  • Tốc độ mô tơ (Speed): 1100 r/min
  • Đường kính ống hút (Inlet diameter): 125 mm
  • Đường kính ống xả (Outlet diameter): 125 mm
  • Trọng lượng (Weight): 345 kg
  • Kích thước DxRxC (Size): 975x530x590 mm



Bơm  Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm            quần áo. Bơm bằng gang làm theo công nghệ Nhật Bản Hoặc Đài Loan.

Cô      Công suất phổ biến Bơm Chân Không Vòng Nước 7.5kw 10HP, Bơm Chân Không Vòng  Nước 15kw    20HP,  Bơm Chân Không Vòng Nước 22kw 30 HP.  Điện áp 380V.

Hướng dẫn lắp đặt và sử dụng Bơm Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm quần áo

1) Cách lắp đặt

+) Mỗi đầu bơm có một khớp nối đi kèm để lắp vào trục động cơ có công suất phù hợp với đầu bơm. Đầu bơm và động cơ được lắp cố định trên bệ bơm và được truyền động thông qua khớp nối này, khi lắp phải đảm bảo hai thiết bị đồng trục. Bệ Bơm Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm quần áo

 phải đặt trên mặt phẳng và được bắt cố định xuống nền bằng bốn bu lông để tránh bị rung và dịch khỏi vị trí.

+) Đầu Bơm Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm quần áo

  có một cửa hút ở phía khớp nối, cửa hút này được nối với bình trung gian có thể tích ≥ 0.3m3, từ bình trung gian này nối với buồng cần hút chân không ( bình trung gian này có tác dụng tích nước và đất cát được hút ra từ buồng hút để tránh đất cát vào buồng bơm gây tắc van một chiều trong buồng bơm, gây mòn cánh bơm và mặt phẳng buồng bơm làm giảm áp suất của bơm ) dưới đáy bình trung gian phải có 1 van để xả  nước và đất cát, trên bình trung gian lắp đồng hồ đo áp suất. Các mặt bích nối và đường ống phải đảm bảo kín để đạt áp suất tối đa.

+) Trên đầu Bơm Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm quần áo

  có một đường nước vào Ф21 nằm phía dưới khớp nối, đường nước này được nối với téc nước đặt cao hơn đầu bơm và có một van để khóa mở nước cấp cho đầu bơm, nguồn nước cấp cho bơm phải là nước sạch không có chất ô xi hóa, không có phù sa, bùn đất...

+) Động cơ được khởi động ở chế độ Y/∆ thông qua tủ điện gồm các thiết bị đóng cắt và bảo vệ: aptomat, công tắc tơ, role nhiệt, role chống mất pha, các đồng hồ chỉ thị (V), (A) và đảm bảo dây nguồn phù hợp với công suất động cơ

2) Cách vận hành bơm chân không

+) Trước khi vận hành bơm phải kiểm tra đầu Bơm Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm quần áo

 có quay trơn không, nếu bị chặt không quay được phải dùng kìm răng (kìm nước) cặp vào khớp nối để via (quay) trục bơm quay trơn mới cho chạy được. Với những đầu Bơm Hút chân không vòng nước 2 cấp chế biến da, vải, quần áo, ngành lấy lông gia súc gia cầm làm quần áo

 để lâu không sử dụng trước khi sử dụng lại cũng phải làm tương tự.

+) Kiểm tra động cơ chạy đúng chiều hay chưa, phải đảm bảo luôn cấp nước đầy đủ trong quá trình bơm chạy để tạo chân không và làm mát buồng bơm.

Bơm hút chân không vòng nước được ứng dụng trong các ngành khác nhau trong công nghiệp như:

-Ngành giấy, ngành gỗ hoặc làm gạch: Bơm chân không loại bỏ không khí và giúp ép các mảnh gỗ chắc bền hơn. Ngành làm gạch cũng như vậy, không có không khí bên trong thì viên gạch chắchơn.

-Ngành sơn: Buồng sơn khi hút không khí đi, sơn sẽ nhanh chóng bám lên các vị trí trên bề mặt, nước sơn nhẵn mịn và tránh được những tạp khí lẫn vào trong quá trình sơn.

-In ấn: Hệ thống chân không sẽ loại bỏ không khí, do đó giữ cho giấy ép chặt vào lô in.

-Làm thức ăn đóng hộp: Khi lấy bớt đi ôxy trong hộp thức ăn, vi khuẩn không có ôxy sẽ không sống được, quá trình diệt khuẩn này giúp bảo quản được thực phẩm lâu hơn.

Tại miền Bắc, nhiều nhà máy còn ứng dụng loại bơm này để hút khí dầu mỏ từ lòng đất lên làm khí đốt. Các loại bơm công suất rất phổ biến là Máy bơm chân không vòng nước hoạt động  quay trong chất lỏng, trục và cánh bơm chính là bộ phận truyền động. Khi cánh bơm quay, lực văng ly tâm sẽ hướng ra ngoài vàtạo ra một vòng nước quay đồng tâm với vỏ bơm.

Đầu bơm hút chân không được gắn với động cơ điện xuất khẩu châu âu, thương hiệu MinhMotor.
