Bơm Chân Không Vòng Nước 7.5Kw 10HP

Bơm chân không vòng nước 7.5kW 10HP hợp dây chuyền vừa. Model phổ biến nhất là 2BV5121, hút 280 m³/giờ.

Ngoài ra còn 2BEA-102 và bơm 2 cấp 2SK-3. Cỡ khác xem tại danh mục bơm chân không vòng nước.

Bơm 2 cấp SW-200 cũng có cỡ này, hút 180 m³/giờ.

1. Bơm chân không vòng nước 7.5kW 10HP là gì?

Đây là bơm hút khí dùng vòng nước làm kín. Motor 7.5kW tương đương 10 ngựa, điện 3 pha 380V.

Các model 7.5kW đều dùng motor 4 cực, khoảng 1440 – 1450 vòng/phút. Có bản 1 cấp đầu liền, đầu rời và 2 cấp.

2. Bảng thông số các model bơm chân không 7.5kW

Số liệu đo với nước làm kín 15°C và khí hút 20°C. Sai số cho phép khoảng ±10%.

3. Các model bơm chân không vòng nước 7.5kW 10HP

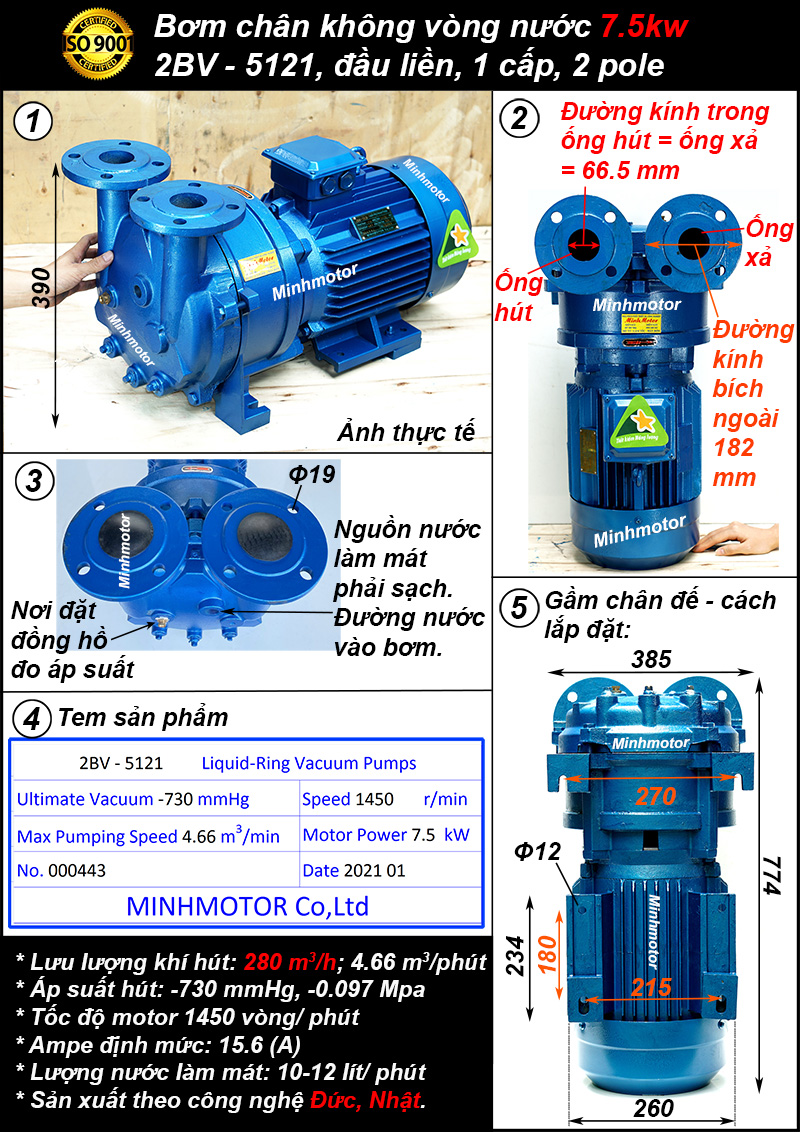

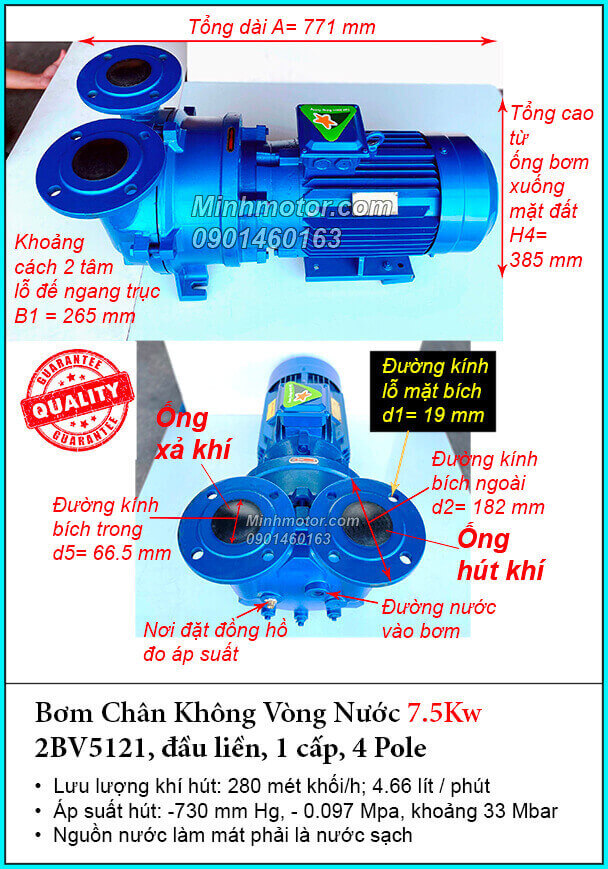

a. Bơm chân không vòng nước 7.5kW 2BV5121

2BV5121 là model 7.5kW phổ biến nhất. Bơm 1 cấp đầu liền, gọn, không cần căn khớp nối.

• Model: 2BV5121, bơm 1 cấp, đầu liền.
• Công suất motor: 7.5 kW, 4 cực.
• Tốc độ quay: 1450 vòng/phút.
• Lưu lượng khí hút: 4.66 m³/phút, tức 280 m³/giờ.
• Chân không giới hạn: 33 mbar tuyệt đối, khoảng -0.097 MPa.
• Nước làm kín: khoảng 10 lít/phút khi có tuần hoàn.
• Khối lượng tham khảo: 210 kg.

b. Bơm chân không vòng nước 7.5kW 10HP SW-200

SW-200 là bơm 2 cấp, 2 buồng bơm. Bơm còn có tên gọi là 2SK. 2 cấp giúp áp lực khí hút khỏe hơn.

• Model: SW-200.
• Dòng máy: bơm hút chân không vòng nước 2 cấp.
• Sản xuất theo công nghệ Đức.
• Công suất thực tế: 7.5kW 10HP 10 ngựa.
• Độ dài bơm: 1210 mm.
• Chiều dài chân bệ: 960 mm.
• Chiều rộng chân bệ: 403 mm.
• Khoảng cách 2 tâm bắt vít: 215 mm.
• Đầu hút đường kính: 45 mm.
• Đường kính đầu xả: 45 mm.
• Đường kính bích: 122 mm.
• Đường kính trục bơm: 38 mm.
• Lưu lượng khí hút: 180 m³/giờ.
• Áp suất hút: -700 tới -735 mmHg, 9.6 Pa.
• Áp suất hút theo MPa: -0.098 tới -0.091 MPa.
• Lượng nước làm mát: 16 lít/phút.
• Điện áp: 3 pha 380V.
• Dòng ampe định mức: 15.6 ampe.
• Tần số dòng điện: 50Hz.
• Trục thép, cánh bơm gang.
• Motor xuất khẩu châu Âu, chứng nhận chất lượng ISO.
• Đạt chứng nhận của Bộ Khoa học Việt Nam.

c. Bơm chân không vòng nước 7.5kW 2BEA-102

2BEA-102 là bơm 1 cấp đầu rời, nối motor qua khớp nối. Khi hỏng motor, chỉ cần thay riêng motor.

• Model: 2BEA-102, bơm 1 cấp, nối trực tiếp.
• Công suất motor: 7.5 kW, 4 cực.
• Tốc độ quay: 1450 vòng/phút.
• Lưu lượng khí hút: 3.9 m³/phút, tức 234 m³/giờ.
• Chân không giới hạn: 33 hPa tuyệt đối, khoảng -0.098 MPa.

d. Bơm chân không vòng nước 7.5kW 2SK-3

2SK-3 là bơm 2 cấp, hai buồng nén nối tiếp. Bơm giữ chân không sâu, ổn định khi chạy lâu.

• Model: 2SK-3, bơm 2 cấp.
• Công suất motor: 7.5 kW, 4 cực.
• Tốc độ quay: 1440 vòng/phút.
• Lưu lượng khí hút: 3 m³/phút, tức 180 m³/giờ.
• Chân không giới hạn: -0.098 MPa, khoảng -735 mmHg.
• Nước làm kín: 15 – 20 lít/phút.

e. Bơm chân không vòng nước 7.5kW HWVP-2-300

HWVP-2-300 là bơm vòng nước của hãng Hanchang, Hàn Quốc.

• Model: HWVP-2-300.
• Loại máy: Bơm hút chân không vòng nước.
• Công suất thực tế: 7.5kW 10HP 10 ngựa.
• Cân nặng: 143 kg.
• Dòng điện định mức: 40 ampe.
• Động cơ: 4 cực điện.
• Tốc độ động cơ: 1750 vòng/phút.

Với khí ăn mòn, nên dùng bản đầu bơm inox.

4. Cách chọn model bơm chân không 7.5kW

Hãy xác định mức chân không và lưu lượng cần hút. Sau đó chọn theo gợi ý:

• Cần hút nhanh, diện tích hút lớn: chọn 2BV5121.
• Cần bơm 2 cấp, đầu rời: chọn SW-200.
• Cần đầu rời, dễ thay motor: chọn 2BEA-102.
• Làm việc lâu sát -0.09 MPa: chọn 2SK-3.
• Khí có hóa chất ăn mòn: chọn bản đầu bơm inox.
• Cần dưới 230 m³/giờ, xem bơm chân không 5.5kW.
• Cần trên 300 m³/giờ, xem bơm chân không 11kW 15HP.

5. Ứng dụng phù hợp với bơm chân không 7.5kW

Lưu lượng 180 – 280 m³/giờ hợp với hệ thống nhiều điểm hút. Ứng dụng điển hình:

• Bàn hút CNC phôi xốp, hoặc hai bàn chung một bơm.
• Máy ép chân không gỗ, ép cánh cửa khổ lớn.
• Máy đùn gạch tuynel cỡ vừa.
• Hút ẩm, hút dịch trong dây chuyền giấy cỡ nhỏ.
• Khử khí bồn trộn, nồi cô đặc thực phẩm.
• Hút khí gas, khí đốt thải trong nhà máy.

6. Cấu tạo bơm chân không 7.5kW

Cấu tạo bơm chân không 7.5kW có ba phần chính. Đó là đầu bơm, motor và đường nước làm kín. Chi tiết như sau:

• Vỏ buồng bơm: đúc bằng gang, dạng hình trụ.
• Cánh bơm: lắp lệch tâm so với vỏ buồng bơm.
• Đĩa phân phối: có cửa hút và cửa xả hình lưỡi liềm.
• Trục và ổ bi: giữ cánh bơm quay đồng tâm với trục.
• Phớt cơ khí: chặn nước rò ra dọc theo trục.
• Đường nước làm kín: cấp nước sạch vào buồng bơm liên tục.
• Motor 3 pha 380V: kéo cánh bơm quay ổn định.
• Kiểu đầu liền: cánh bơm lắp thẳng trên trục motor.
• Kiểu đầu rời: đầu bơm nối motor qua khớp nối.
• Bơm 2 cấp: có hai cánh bơm nối tiếp trên một trục.

7. Lắp đặt và vận hành an toàn

• Đặt bơm trên nền phẳng, chắc chắn và dễ thoát nước.
• Ống hút có đường kính không nhỏ hơn cửa hút của bơm.
• Lắp van một chiều trên ống hút để nước không chảy ngược.
• Ống xả nối vào bình tách khí nước trước khi xả.
• Châm nước tới khoảng tâm trục trước lần chạy đầu tiên.
• Không châm quá đầy, vì motor sẽ quá tải lúc khởi động.
• Bấm chạy thử một nhịp, xem chiều quay theo mũi tên.
• Mở nước làm kín trước, sau đó mới cho bơm chạy.
• SW-200 cần khoảng 16 lít/phút nước làm mát.
• 2BV5121 cần khoảng 10 lít nước/phút khi có tuần hoàn.
• 2SK-3 cần khoảng 15 – 20 lít/phút.
• Không chạy khô, vì phớt cơ khí sẽ cháy rất nhanh.
• Motor 7.5kW nên khởi động sao tam giác hoặc khởi động mềm.
• Lắp aptomat, rơ le nhiệt đúng dòng định mức. Nối đất vỏ motor.
• Khi dừng: đóng van hút, tắt motor, sau cùng khóa nước.
• Nghỉ dài ngày thì xả hết nước, tránh gỉ dính cánh bơm.

8. Lỗi thường gặp và cách xử lý

9. Câu hỏi thường gặp về bơm chân không vòng nước 7.5kW 10HP

• Bơm chân không vòng nước 7.5kW hút được bao nhiêu khí? 2BV5121 hút khoảng 280 m³/giờ. 2BEA-102 hút khoảng 234 m³/giờ. 2SK-3 hút khoảng 180 m³/giờ. SW-200 hút khoảng 180 m³/giờ.
• Bơm SW-200 có thông số chính thế nào? SW-200 là bơm 2 cấp, dòng định mức 15.6 ampe. Áp suất hút từ -700 tới -735 mmHg. Lượng nước làm mát 16 lít/phút.
• Con số 33 mbar nghĩa là gì? Đó là áp suất tuyệt đối thấp nhất của bơm 1 cấp. 33 mbar tương đương khoảng -730 mmHg. Kết quả đo với nước làm kín 15°C.
• Rút chân không bồn 2 m³ mất bao lâu? Rút xuống -0.08 MPa, 2BV5121 mất khoảng 1 phút. 2SK-3 mất khoảng 1.5 phút. Đường ống rò sẽ lâu hơn.
• 2BEA-102 khác 2BV5121 thế nào? 2BV5121 là đầu liền, cánh lắp trên trục motor. 2BEA-102 là đầu rời, nối motor qua khớp nối. Đầu rời dễ thay motor và dễ đổi tốc độ.
• Nên chọn aptomat bao nhiêu cho bơm 7.5kW? Motor 4 cực 7.5kW có dòng định mức khoảng 15.6 A. Aptomat 3 pha 32 A là phù hợp. Rơ le nhiệt chỉnh khoảng 16 – 17 A.
• Bơm 7.5kW cần bao nhiêu nước làm kín? 2BV5121 cần khoảng 600 lít/giờ khi có tuần hoàn. 2SK-3 cần khoảng 15 – 20 lít/phút. Nước phải sạch, không lẫn cát.
• Dùng một bơm 7.5kW hay hai bơm 4kW? Hai bơm 2BV5110 hút tổng khoảng 330 m³/giờ. Hai bơm cho phép dự phòng và chạy luân phiên. Một bơm 7.5kW gọn hơn, ít phớt hơn.
• Bàn hút CNC phôi xốp có cần bơm 7.5kW không? Có. Phôi xốp và bàn hở làm rò khí rất nhiều. 2BV5121 phù hợp với trường hợp này.
• Vì sao nên khởi động sao tam giác cho bơm 7.5kW? Dòng khởi động trực tiếp gấp 5 – 7 lần dòng định mức. Sao tam giác giảm dòng còn khoảng một phần ba.
• Bơm 7.5kW có hút khí gas được không? Hút được vì nén gần đẳng nhiệt, khí không nóng lên. Khu vực có khí cháy phải dùng motor phòng nổ.
• Khi nào nên chọn bơm 2 cấp 2SK-3? Khi quy trình làm việc lâu ở chân không sâu. Ví dụ sấy, cô đặc, khử khí. Ở vùng chân không vừa, 2BV5121 hút nhanh hơn.
• Bơm 2BV5121 nặng bao nhiêu? 2BV5121 nặng khoảng 210 kg. Cần pa lăng khi lắp đặt. Móng phải phẳng và có bu lông neo.
• Khi nào cần thay vòng bi bơm 7.5kW? Khi motor kêu rít, rung tăng hoặc nóng ở đầu trục. Thay đúng mã vòng bi ghi trên nhãn.

10. Bảng giá bơm chân không vòng nước 7.5kW 10HP

Bảng dưới là giá trung bình thị trường Việt Nam cho cỡ 7.5kW. Giá gồm cả bơm Trung Quốc, Việt Nam, Hàn Quốc, Nhật và Đức.

• Giá trong bảng là giá tham khảo tháng 10/2026, chưa gồm VAT.
• Giá thay đổi theo vật liệu đầu bơm, loại phớt và hãng motor.
• Bơm Nhật và bơm Đức nhập khẩu nên giá phụ thuộc tỷ giá.
• Bộ đầy đủ còn cần bình tách khí nước, van và đường ống.
