Bơm Hút Chân Không 4Kw 5Hp Vòng Nước 1 Cấp

4.032 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Bơm hút chân không vòng nước 2 cấp, 1 cấp. Mã số sản phẩm:



1) Ứng dụng bơm chân không vòng nước 4Kw 5HP SW đầu liền

  • Nghề gạch: bơm chân không hút đi khí trong nguyên liệu đúc gạch, gạch sẽ chắc bền hơn, đặc hơn
  • Ngành giấy, ngành gỗ bơm hút chân không loại bỏ không khí và giúp ép các mảnh gỗ, bìa chắc bền hơn
  • Hút khí gas, khí đốt, làm giày da, làm men thực phẩm, đồ hộp.
  • Ngành sơn khi hút không khí đi, sơn sẽ bền và mịn, không bị rỉ.
  • Ngành Y tế: bơm chân không vòng nước lấy đi khí trong phòng sát khuẩn, bảo vệ dụng cụ y tế ko bị ô-xy làm rỉ sét

bơm chân không vòng nước 3.7Kw 5HP 5 ngựa SW đầu liền



2) Bơm Chân Không 4kw 5HP Mã hàng SW đầu liền

a) Thông số kỹ thuật bơm chân không 4kw 5HP 2 buồng bơm

  • Bơm 2 cấp, 2 buồng bơm, còn có tên gọi là 2SK.  2 cấp giúp áp lực khí hút khỏe hơn.
  • Cấu tạo bộ bơm chân không vòng nước gồm: đầu bơm, mô tơ, chân bệ, khớp nối.
  • Lưu lượng khí hút: 1800 lít / phút, 108 m3 khối / giờ
  • Áp suất khí hút:

     9,6 PA,  từ - 700 mmHg tới – 735 mmHg

    -0.098 Mpa, -0.097 Mpa, -0.098 Mpa  - 0.091 Mpa

  • Lượng nước làm mát: 12 lít / 1 phút

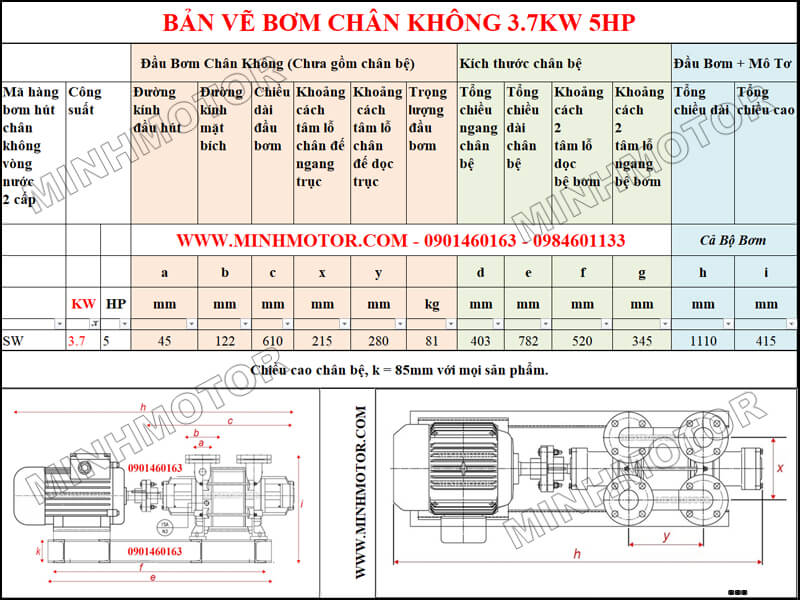

b) Bản vẽ hình học Bơm chân không vòng nước 4kw 5HP

Bản vẽ hình học Bơm chân không vòng nước 3.7kw 5HP 5 ngựa

  • Đường kính đầu hút: a = 45 mm
  • Đường kính mặt bích: b = 122 mm
  • Tổng chiều dài (cả bộ bơm): h = 1110 mm
  • Tổng chiều cao (cả bộ bơm): i = 415 mm

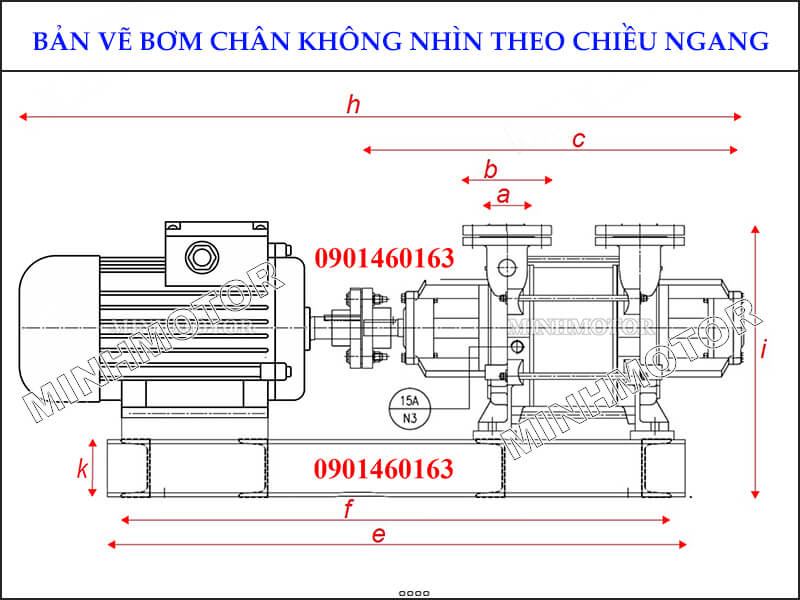

Chi tiết bản vẽ bơm nhìn theo chiều ngang

Bản vẽ hình học Bơm chân không vòng nước 3.7kw 5HP 5 ngựa nhìn theo chiều ngang

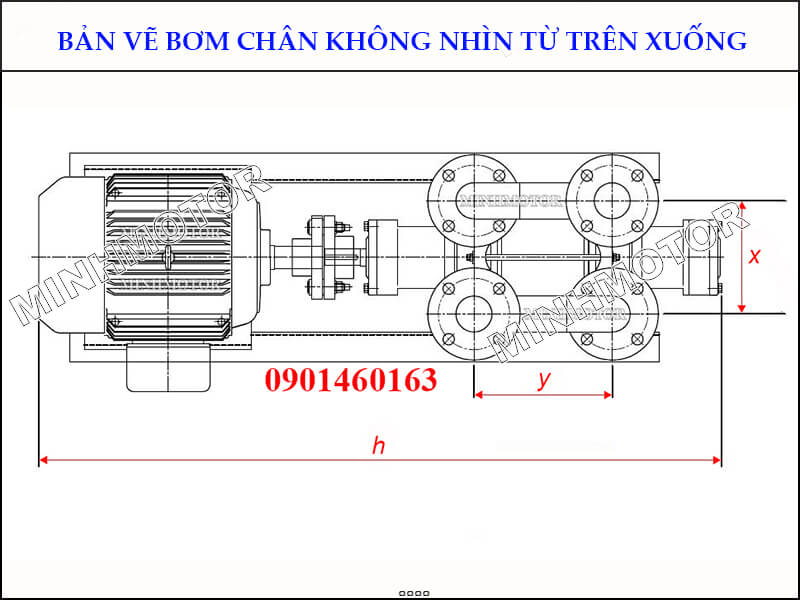

Bản vẽ kích thước bơm nhìn từ trên cao xuống dưới

Bản vẽ hình học Bơm chân không vòng nước 3.7kw 5HP 5 ngựa nhìn từ trên xuống



3) Video clip bơm chân không vòng nước

Bơm đầu inox, trục inox, cánh inox đặc toàn phần

Inox Liquid Ring Vacuum Pumps

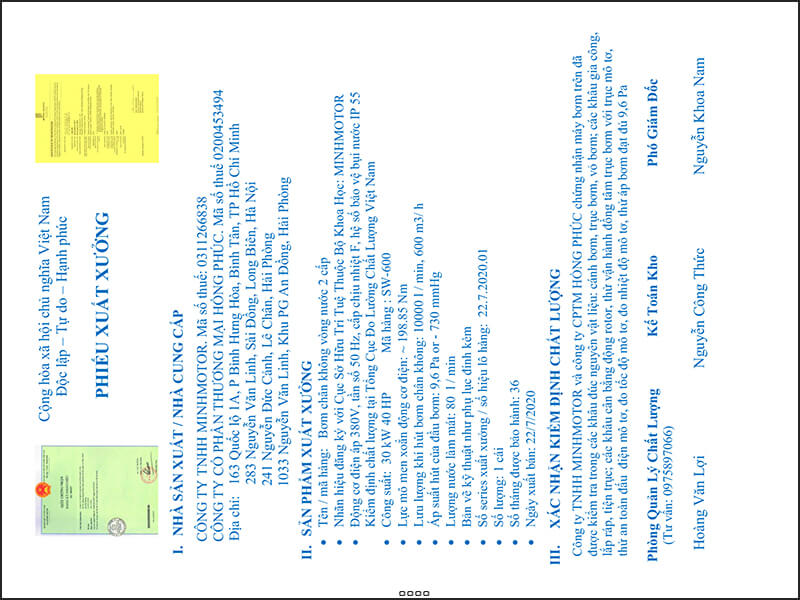

4) Kiểm định chất lượng xuất xưởng

Phiếu xuất xưởng của máy bơm chân không vòng nước 2 cấp thương hiệu MINHMOTOR, công nghệ Nhật Bản.

Kiểm định chất lượng xuất xưởng Bơm chân không vòng nước 3.7kw 5HP 5 ngựa

Công ty TNHH MINHMOTOR chứng nhận máy bơm trên đã được kiểm tra trong các khâu

  • Đúc nguyên vật liệu: cánh bơm, trục bơm, vỏ bơm.
  • Các khâu gia công cơ khí, tiện trục, uốn thép chịu lực
  • Các khâu cân bằng động rotor thử an toàn đấu điện mô tơ, đo tốc độ mô tơ, đo nhiệt độ mô tơ
  • Kiểm tra vận hành trục bơm đồng tâm với trục mô tơ qua khớp nối, thử áp suất bơm đạt đủ 9,6 Pa, đủ lưu lượng khí hút.

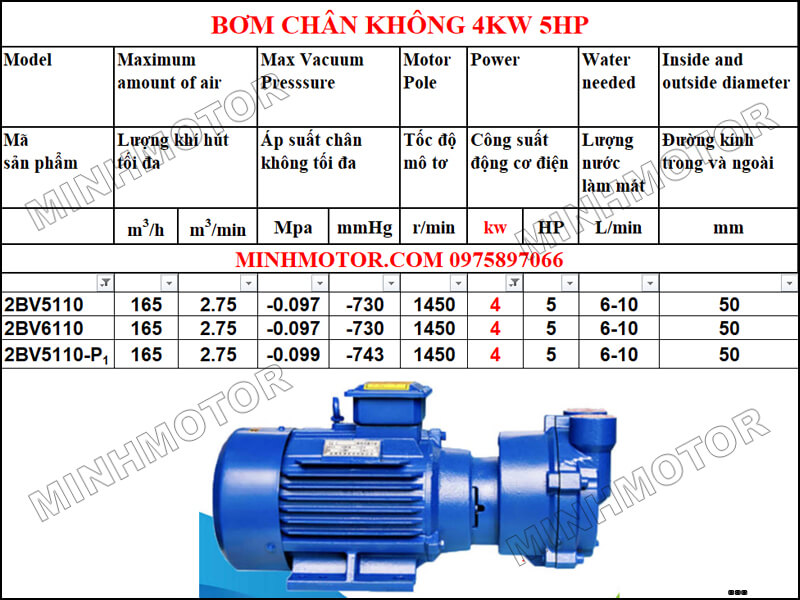

5) Bơm hút chân không 4kW 5HP 2BV

a) Bơm hút chân không 4kW 5HP 2BV5110-P1

Thông số như sau:

 thông số Bơm hút chân không 4kW 5HP 5 ngựa 2BV5110-P1

  • Lượng khí hút tối đa (Maximum amount of air): 165 m3/h, 2.75 m3/min
  • Áp suất chân không tối đa  (Max vacuum pressure): -0.099 Mpa, -743 mmHg
  • Tốc độ mô tơ (Motor pole): 1450 r/min
  • Lượng nước làm mát (Water needed): 6-10 L/min
  • Đường kính trong và ngoài (Inside and outside diameter): 50 mm

b) Bơm hút chân không 4kW 5HP 2BV6110

Thông số như sau:

Thông số Bơm hút chân không 4kW 5HP 5 ngựa 2BV6110

  • Lượng khí hút tối đa (Maximum amount of air): 165 m3/h, 2.75 m3/min
  • Áp suất chân không tối đa  (Max vacuum pressure): -0.097 Mpa, -730 mmHg
  • Tốc độ mô tơ (Motor pole): 1450 r/min
  • Lượng nước làm mát (Water needed): 6-10 L/min
  • Đường kính trong và ngoài (Inside and outside diameter): 50 mm

c) Bơm hút chân không 4kW 5HP 2BV5110

Thông số như sau:

Thông số Bơm hút chân không 4kW 5HP 5 ngựa 2BV5110

  • Lượng khí hút tối đa (Maximum amount of air): 165 m3/h, 2.75 m3/min
  • Áp suất chân không tối đa  (Max vacuum pressure): -0.097 Mpa, -730 mmHg
  • Tốc độ mô tơ (Motor pole): 1450 r/min
  • Lượng nước làm mát (Water needed): 6-10 L/min
  • Đường kính trong và ngoài (Inside and outside diameter): 50 mm

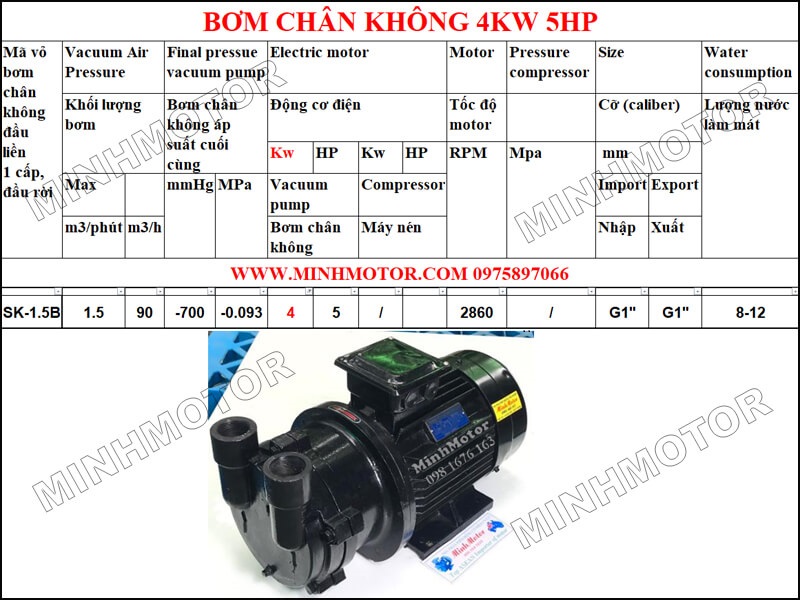

6) Bơm hút chân không 4kW 5HP đầu liền 1 cấp, đầu rời

Thông số như sau:

Thông số Bơm hút chân không 4kW 5HP 5 ngựa đầu liền 1 cấp, đầu rời

  • Khối lượng bơm (Vacuum air pressure): 90 m3/h, 1.5 m3/min
  • Bơm chân không áp suất cuối cùng (Final pressure vacuum pump): -0.093 Mpa, -700 mmHg
  • Tốc độ mô tơ (Motor pole): 2860 RPM
  • Lượng nước làm mát (Water consumption): 8-12 L/min
  • Cỡ (Size): G1''

Bơm hút chân không đầu liền 2BV SK- 1.5B



Bơm  Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch . Cánh bơm bằng gan gg gag  làm theo công nghệ Nhật Bản Hoặc Đài Loan.

Công suất phổ biến Bơm Chân Không Vòng Nước 7.5kw 10HP, Bơm Chân Không Vòng Nước 15kw 20HP,  Bơm Chân Không Vòng Nước 22kw 30 HP.  Điện áp 380V.

Hướng dẫn lắp đặt và sử dụng Bơm Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch

1) Cách lắp đặt

+) Mỗi đầu bơm có một khớp nối đi kèm để lắp vào trục động cơ có công suất phù hợp với đầu bơm. Đầu bơm và động cơ được lắp cố định trên bệ bơm và được truyền động thông qua khớp nối này, khi lắp phải đảm bảo hai thiết bị đồng trục. Bệ Bơm Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch phải đặt trên mặt phẳng và được bắt cố định xuống nền bằng bốn bu lông để tránh bị rung và dịch khỏi vị trí.

+) Đầu Bơm Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch  có một cửa hút ở phía khớp nối, cửa hút này được nối với bình trung gian có thể tích ≥ 0.3m3, từ bình trung gian này nối với buồng cần hút chân không ( bình trung gian này có tác dụng tích nước và đất cát được hút ra từ buồng hút để tránh đất cát vào buồng bơm gây tắc van một chiều trong buồng bơm, gây mòn cánh bơm và mặt phẳng buồng bơm làm giảm áp suất của bơm ) dưới đáy bình trung gian phải có 1 van để xả  nước và đất cát, trên bình trung gian lắp đồng hồ đo áp suất. Các mặt bích nối và đường ống phải đảm bảo kín để đạt áp suất tối đa.

+) Trên đầu Bơm Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch  có một đường nước vào Ф21 nằm phía dưới khớp nối, đường nước này được nối với téc nước đặt cao hơn đầu bơm và có một van để khóa mở nước cấp cho đầu bơm, nguồn nước cấp cho bơm phải là nước sạch không có chất ô xi hóa, không có phù sa, bùn đất...

+) Động cơ được khởi động ở chế độ Y/∆ thông qua tủ điện gồm các thiết bị đóng cắt và bảo vệ: aptomat, công tắc tơ, role nhiệt, role chống mất pha, các đồng hồ chỉ thị (V), (A) và đảm bảo dây nguồn phù hợp với công suất động cơ

2) Cách vận hành bơm chân không

+) Trước khi vận hành bơm phải kiểm tra đầu Bơm Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch  có quay trơn không, nếu bị chặt không quay được phải dùng kìm răng (kìm nước) cặp vào khớp nối để via (quay) trục bơm quay trơn mới cho chạy được. Với những đầu Bơm Hút chân không vòng nước 2 cấp trong nhà máy nung gạch, sản xuất gạch để lâu không sử dụng trước khi sử dụng lại cũng phải làm tương tự.

+) Kiểm tra động cơ chạy đúng chiều hay chưa, phải đảm bảo luôn cấp nước đầy đủ trong quá trình bơm chạy để tạo chân không và làm mát buồng bơm.

Bơm hút chân không vòng nước được ứng dụng trong các ngành khác nhau trong công nghiệp như:
-Ngành giấy, ngành gỗ hoặc làm gạch: Bơm chân không loại bỏ không khí và giúp ép các mảnh gỗ chắc bền hơn. Ngành làm gạch cũng như vậy, không có không khí bên trong thì viên gạch chắchơn.
-Ngành sơn: Buồng sơn khi hút không khí đi, sơn sẽ nhanh chóng bám lên các vị trí trên bề mặt, nước sơn nhẵn mịn và tránh được những tạp khí lẫn vào trong quá trình sơn.
-In ấn: Hệ thống chân không sẽ loại bỏ không khí, do đó giữ cho giấy ép chặt vào lô in.
-Làm thức ăn đóng hộp: Khi lấy bớt đi ôxy trong hộp thức ăn, vi khuẩn không có ôxy sẽ không sống được, quá trình diệt khuẩn này giúp bảo quản được thực phẩm lâu hơn.
Tại miền Bắc, nhiều nhà máy còn ứng dụng loại bơm này để hút khí dầu mỏ từ lòng đất lên làm khí đốt. Các loại bơm công suất rất phổ biến là Máy bơm chân không vòng nước hoạt động  quay trong chất lỏng, trục và cánh bơm chính là bộ phận truyền động. Khi cánh bơm quay, lực văng ly tâm sẽ hướng ra ngoài vàtạo ra một vòng nước quay đồng tâm với vỏ bơm.
Đầu bơm hút chân không được gắn với động cơ điện xuất khẩu châu âu, thương hiệu MinhMotor.
