Hộp số giảm tốc cầu trục ZQ 350 còn được gọi là hộp giảm tốc ZQ 350



1) Cấu tạo, định nghĩa hộp số giảm tốc ZQ 350

  • Là dòng giảm tốc tải nặng chuyên dụng cho cầu trục, cẩu trục, tời bò, thang máy chở hàng, thiết bị nâng hạ
  • Có 9 kiểu tư thế cấu tạo: 1 trục vào 1 trục ra, 1 vào 2 ra, 2 vào 1 ra, 2 vào 2 ra

Cấu tạo, định nghĩa Hộp số Giảm Tốc ZQ 350

  • Trục vào là trục thẳng hoặc trục côn.
  • Trục vào còn gọi là trục nhanh, trục chủ động, trục bé, trục nhỏ
  • Trục ra còn gọi là trục chậm, trục lớn, trục to, trục thứ cấp, trục bị động



2) Nguyên lý hoạt động hộp số giảm tốc ZQ 350

  • Trục vào và ra của hộp giảm tốc ZQ 350 thường song song với trục động cơ điện
  • Motor truyền động tới giảm tốc qua dây curoa hoặc dây cáp, nhông xích
  • Có 3 kiểu trục ra nối với tải, lựa chọn như sau: C, CA, Bánh răng

Nguyên lý hoạt động Hộp số Giảm Tốc ZQ 350

  • Trục vào là côn, trục ra là thẳng như 2 hình mầu xanh phía trên thông dụng nhất



3) Bản vẽ kỹ thuật hộp số giảm tốc ZQ 350

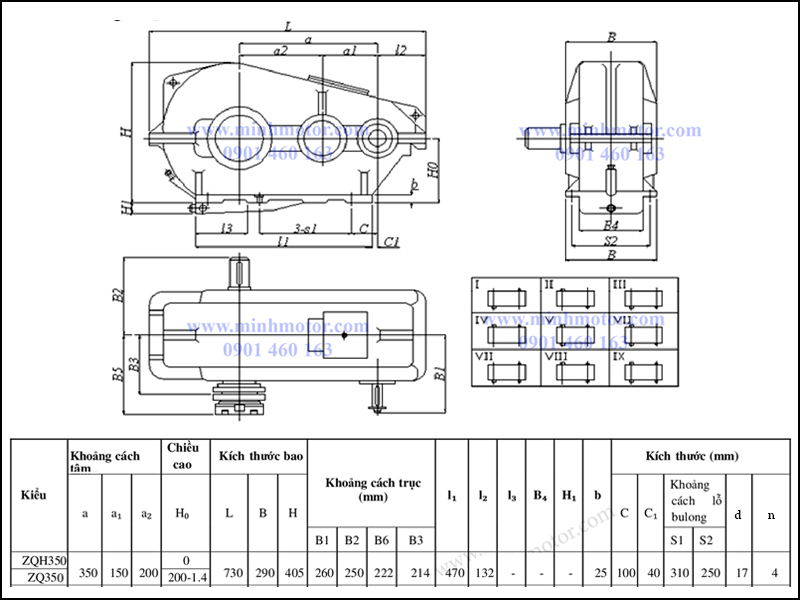

a. Kích thước hộp số ZQ 350

  • Khoảng cách giữa tâm trục vào và tâm trục ra là a= 350mm
  • Tổng chiều dài L= 730 mm
  • Chiều ngang thân (gồm cả chiều dài trục) B1 + B2 = 260 + 250 (mm)

Kích thước Hộp số ZQ 350

b. Kích thước trục vào và ra hộp số ZQ 350

  • Đường kính trục vào là: D1= 40mm
  • Đường kính trục tra – trục trụ là: D3= 55mm như bản vẽ thể hiện các kiểu trục dưới đây.

Xin chỉ quan tâm tới trục chậm trụ kiểu Z nếu mua loại thông dụng

Kích thước trục vào và ra hộp số ZQ 350



4) Lựa chọn công suất mô tơ cho hộp giảm tốc ZQ 350 ratio 10 tới 50

Với hộp số ZQ giảm 10 tới 50 lần ta chọn như sau:

Ví dụ ratio tỉ số truyền 48.47 có 1 mức làm việc nhẹ, vừa, nặng, rất nặng

Hãy chọn chế độ vừa (tải vừa) motor tốc độ 1500 vòng phút, lắp với giảm tốc ZQ 350

Ta được công suất động cơ là 5.8kw, vậy là mua motor 5.5kw 4 cực là vừa.

Lựa chọn công suất mô tơ cho hộp giảm tốc ZQ 350 ratio 10 tới 50



5) Bản vẽ kỹ thuật hộp giảm tốc ZQ 350 + 100, ratio 65 tới 317

Còn gọi là giảm tốc 3 cấp, giảm 3 lần, kích thước bản vẽ lớn hơn như sau

Bản vẽ kỹ thuật hộp giảm tốc ZQ 350 + 100, ratio 65 tới 317



6) Video clip hộp giảm tốc ZQ loại tốt



Hộp số giảm tốc cầu trục 2 cấp (giảm tốc 2 lần):

  • Là sản phẩm phổ biến nhất cho cơ cấu băng tải, nâng hạ như palang (tời), xe con, cầu trục tại các nhà máy máy hóa chất, dệt may, hoặc các cơ sở khai thác quặng mỏ và được dùng tại tất cả các cảng biển Việt Nam.
  • Hộp giảm tốc ZQ 2 cấp được thiết kế với 9 kiểu tỷ số truyền từ 1/8 đến 1/50 Loại 2 trục: hình chữ Z hoặc chữ U. Loại 3 trục: 2 đầu ra & 1 đầu vào (VD: lắp hệ thống 2 cáp 2 bên phía dưới để cẩu).
  • Loại 1 đầu ra & 2 đầu vào (VD: một đầu vào là phanh, một đầu vào là motor) ZQ có 9 kiểu thiết kế trục vào và trục ra (xem trong bản vẽ) Xin Quý khách cung cấp đủ thông tin khi lựa chọn hộp số giảm tốc ZQ.
  • Tên loại hộp số giảm tốc: ……….. ……….. Mã sản phẩm:…………
  • Hộp số giảm tốc dùng vào việc:……………………. Lắp với động cơ motor điện:…...kW …….HP, tốc độ……… vòng / phút, hoặc có số cực điện là…….P. Đường kính trục ra của motor……….. mm
  • Kích cỡ của hộp số giảm tốc (size) là khoảng cách từ tâm trục vào (còn gọi là trục nhanh - trục nhỏ) đến tâm trục ra (còn gọi là trục chậm - trục lớn), kích cỡ size = ….…. mm
  • Tỉ số truyền của giảm tốc là số lần tốc độ cần giảm. Miền bắc ký hiệu i=10, 20, 30; miền nam ký hiệu: i = 1/10, 1/20, 1/30…. (VD: đầu vào quay…… vòng thì đầu ra quay 1 vòng) Cần tỉ số truyền i ~…… hoặc cần tốc độ trục ra (output shaft) = ……..mm. Cần hộp giảm tốc …. cấp.
  • Có 4 kiểu trục: trục côn, trục thẳng (trục đặc), trục âm (trục rỗng), bánh răng. Quý khách cần trục vào là trục….….. ,trục ra là trục…….. Đường kính trục vào:…... mm, đường kính trục ra.……mm. Nếu là trục âm (trục rỗng lỗ), đường kính lỗ vào……...mm, đường kính lỗ ra………mm.
  • Giảm tốc ZQ có 9 kiểu bố trí trục, kiểu Quý khách cần là kiểu số:….
  • Nếu Quý khách không có yêu cầu riêng, các yếu tố như kích thước, vỏ gang, lực mô men (N.m) của giảm tốc được làm theo tiêu chuẩn chung của quốc tế. Yêu cầu đặc biệt của Quý khách về chân đế, tâm lỗ chân đế, số lỗ mặt bích, chiều dài trục, bánh răng ZQ đã qua nhiệt luyện (răng cứng) nếu có xin ghi chú:………………. Người đặt mua hàng ký xác nhận Video hộp số 2 cấp

    Video Hộp số 3 cấp
