Hộp Giảm Tốc Cầu Trục ZQ 650

Hộp giảm tốc ZQ650 (hộp số cầu trục ZQ650, JZQ650) là hộp giảm tốc bánh răng trụ 2 cấp, trục vào và trục ra song song, có tổng khoảng cách tâm trục 650 mm. Hộp thường được ghép với motor khoảng 11kw đến 45kw, cho 9 tỉ số truyền tiêu chuẩn từ 8,23 đến 48,57, dùng cho cơ cấu nâng cầu trục 15 – 30 tấn, cổng trục, tời công trình tải nặng, thiết bị nhà máy thép, xi măng.

ZQ650 thuộc dòng hộp giảm tốc cầu trục ZQ, làm việc cùng motor cẩu trục và phanh cầu trục trong cụm truyền động của thiết bị cầu trục.

1. Hộp giảm tốc ZQ650 là gì?

Con số 650 trong tên gọi là tổng khoảng cách từ tâm trục vào tới tâm trục ra, tính bằng mm. Bên trong hộp có 3 trục: trục vào nối motor, trục trung gian và trục ra nối tang cuốn cáp hoặc trục máy. Chuyển động được giảm tốc qua 2 cặp bánh răng trụ răng nghiêng, mô-men xoắn trên trục ra tăng gần tỉ lệ với tỉ số truyền. Hộp chịu được khởi động – dừng liên tục, đảo chiều và tải va đập như chế độ làm việc của cầu trục.

Hộp giảm tốc ZQ650 - hộp số cầu trục ZQ650

2. Thông số kỹ thuật hộp giảm tốc ZQ650

a. Kích thước chính

Kích thước trục vào và trục ra hộp số ZQ650

Bản vẽ kỹ thuật hộp số giảm tốc cầu trục ZQ650

Nếu cần trục ra chậm hơn khoảng 20 vòng/phút, có thể dùng ZQ650 ghép thêm một cấp (ZQD, thường gọi ZQ650 + 100) với tỉ số khoảng 65 – 317.

3. Bảng chọn motor 3 pha chuẩn IEC, motor YZR gắn hộp giảm tốc ZQ650 theo tỉ số truyền

• Mô-men định mức ZQ650: khoảng 2.700 – 6.200 N.m tùy tỉ số truyền (tỉ số càng lớn, hộp chịu càng cao).
• Nguyên tắc khi chế tạo máy: lực xoắn ra ở trục hộp số không được vượt mô-men định mức của ZQ650.
• Nếu vượt: hộp bị quá tải, nóng, mòn nhanh, có thể gãy răng hoặc gãy trục.
• Mức của từng tỉ số: xem cột "Lực xoắn ZQ650 chịu được" trong các bảng dưới.

a. Motor 3 pha chuẩn IEC 4 cực gắn hộp giảm tốc ZQ650

4. Kiểu trục ra và kiểu lắp hộp ZQ650

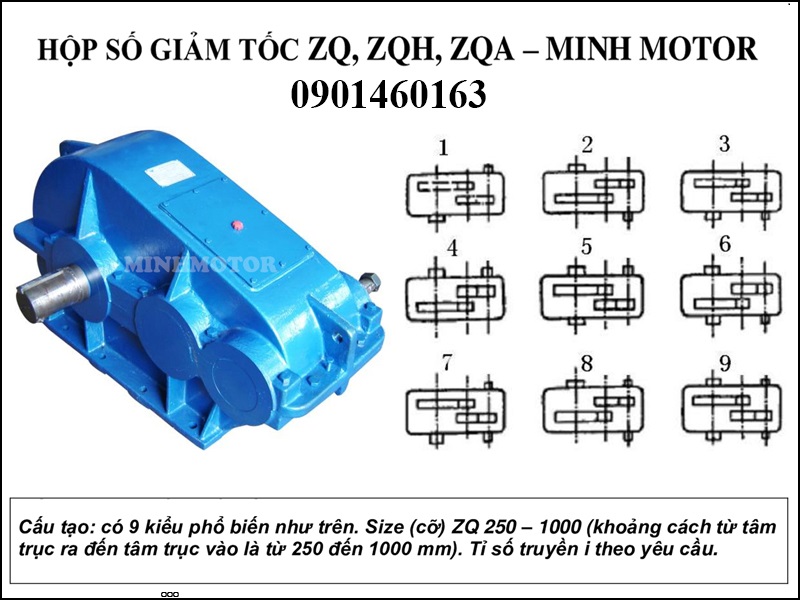

• Kiểu lắp I – IX: quy định đầu trục vào và đầu trục ra thò ra phía nào của thân hộp, giúp bố trí motor, phanh, tang cáp đúng vị trí trên xe con.
• Đầu trục ra trơn có then: nối tang cáp hoặc trục máy qua khớp nối, dễ thay thế.
• Đầu trục ra có bánh răng: nối khớp răng trực tiếp với tang cuốn cáp, chịu va đập tốt.
• Đọc mã đặt hàng: ví dụ ZQ650 – 31,5 – II – Z nghĩa là hộp ZQ650, tỉ số 31,5, kiểu lắp II, đầu trục ra trơn.

Các kiểu trục ra hộp số giảm tốc cầu trục ZQ650

5. Ứng dụng hộp giảm tốc ZQ650 theo từng tỉ số truyền: tốc độ, mô men, motor 4 cực

Tính với motor 4 cực 1450 vòng/phút, hiệu suất hộp 95%. Lực xoắn ZQ650 chịu được: 2.700 – 6.200 Nm.

• Mô men trên là mô men motor sinh ra ở trục ra, chưa nhân hệ số làm việc.
• Cơ cấu nâng chịu va đập: lực thực tế cao hơn bảng 1,25 – 1,5 lần.

6. Cách chọn hộp giảm tốc ZQ650 và motor đi kèm

• Xác định tốc độ trục ra cần thiết từ tốc độ nâng (m/phút) và đường kính tang: n tang = v × số nhánh cáp / (π × D tang).
• Chọn tỉ số truyền gần nhất trong 9 tỉ số tiêu chuẩn: i = tốc độ motor / tốc độ trục ra.
• Tính mô-men trên trục ra: M (N.m) ≈ 9550 × P (kW) × i × 0,95 / n motor, rồi nhân hệ số làm việc 1,25 – 1,5 với cơ cấu nâng.
• Kiểm tra trục và khớp nối: trục motor, tang phanh và đường kính trục vào ZQ650 phải lắp được cùng một khớp nối.
• Không chọn motor quá lớn: motor dư công suất có thể làm quá tải bánh răng khi kẹt tải, nên ưu tiên đúng dải công suất ở bảng trên.

Lựa chọn công suất motor cho hộp giảm tốc ZQ650

7. Video và hình ảnh thực tế hộp giảm tốc ZQ650

8. Motor 6 cực, 8 cực gắn hộp giảm tốc ZQ650: tốc độ, mô men

• Dùng motor 6 cực: tốc độ trục ra còn ~ 2/3 so với bảng.

a. Motor 3 pha chuẩn IEC 6 cực gắn hộp giảm tốc ZQ650

b. Motor cẩu trục YZR 6 cực gắn hộp giảm tốc ZQ650

c. Motor cẩu trục YZR 8 cực gắn hộp giảm tốc ZQ650

• Motor không làm tròn: kW = lực xoắn hộp chịu được × tốc độ trục ra ÷ (9550 × 0,95).
• Ở mức kW này, trục ra hộp số đạt đúng lực xoắn tối đa hộp chịu được.
• Hộp chịu dư (lần) tính theo motor IEC ở cột "Motor nên dùng".

9. Câu hỏi thường gặp về hộp giảm tốc ZQ650

• Hộp giảm tốc ZQ650 ghép motor bao nhiêu kW? Motor 3 pha chuẩn IEC 4 cực: tỉ số 8,23 – 12,64 dùng 45kw, tỉ số 15,75 – 23,34 dùng 30kw – 37kw, tỉ số 31,5 – 48,57 dùng 18.5kw – 22kw. Motor IEC 6 cực: tỉ số 8,23 – 12,64 dùng 30kw, tỉ số 15,75 – 23,34 dùng 18.5kw – 22kw, tỉ số 31,5 – 48,57 dùng 11kw – 15kw. Motor YZR 6 cực: tỉ số 8,23 – 12,64 dùng 22kw – 30kw, tỉ số 15,75 – 23,34 dùng 15kw – 22kw, tỉ số 31,5 – 48,57 dùng 11kw – 15kw. Motor YZR 8 cực: tỉ số 8,23 – 12,64 dùng 22kw, tỉ số 15,75 – 23,34 dùng 15kw, tỉ số 31,5 – 48,57 dùng 7.5kw – 11kw. Chi tiết từng tỉ số xem bảng ở mục 3.
• ZQ650 và JZQ650 có lắp lẫn được không? Thường lắp lẫn được vì cùng khoảng cách tâm trục và tỉ số tiêu chuẩn; tuy vậy nên đo lại đường kính trục, vị trí lỗ bu lông chân đế và kiểu lắp trước khi thay.
• ZQ650 có những tỉ số truyền nào? Gồm 48,57; 40,17; 31,5; 23,34; 20,49; 15,75; 12,64; 10,35 và 8,23. Dòng ZQD 3 cấp cho tỉ số khoảng 65 – 317.
• Làm sao xác định kiểu lắp của hộp ZQ650 đang dùng? Nhìn từ phía trục vào, ghi lại đầu trục vào và đầu trục ra thò ra bên trái hay bên phải, một đầu hay hai đầu, rồi đối chiếu với 9 kiểu lắp I – IX. Ghi kèm tỉ số và kiểu đầu trục ra khi đặt hộp mới.
• Hộp ZQ650 có tự hãm giữ tải không? Không. Hộp bánh răng trụ có hiệu suất cao nên tải có thể kéo ngược; cơ cấu nâng phải dùng phanh thủy lực hoặc phanh điện từ lắp trên trục motor hoặc trục vào.
• Dùng motor 4 cực với ZQ650 cho cầu trục được không? Được, miễn tốc độ trục vào không quá 1500 vòng/phút. Tuy nhiên cơ cấu nâng thường dùng motor 6 cực hoặc 8 cực để dừng – đảo chiều êm hơn và giảm va đập bánh răng.
• ZQ650 có dùng cho băng tải, máy trộn được không? Được. Hộp chịu tải nặng và va đập tốt nên phù hợp băng tải, máy trộn, vít tải, máy cán; chỉ cần chọn tỉ số theo tốc độ máy và kiểm tra mô-men trục ra.
• Hiệu suất của hộp giảm tốc ZQ650 là bao nhiêu? Khoảng 94 – 96% với hộp 2 cấp, cao hơn nhiều so với hộp giảm tốc trục vít cùng tỉ số, giúp tiết kiệm điện khi chạy nhiều ca.
• Vì sao hộp ZQ650 chạy nóng hoặc kêu to? Nguyên nhân thường gặp là tải vượt khả năng của size, lệch tâm giữa motor và hộp số, dầu không đủ hoặc sai độ nhớt, ổ bi mòn. Cần kiểm tra lại tải thực tế và độ đồng tâm khớp nối.
