Hộp Giảm Tốc NMRV 075 còn gọi là Hộp số NMRV size 075. Đây là loại hộp giảm tốc trục vít mặt bích (mặt loa) vỏ nhôm. Thiết bị sản xuất theo công nghệ Italia (Ý), giá cả hợp lý và ứng dụng lớn trong mọi ngành nghề sản xuất. Sau đây là các thông tin hữu ích nhất về hộp số giảm tốc NMRV size 75.
1) Ứng dụng hộp giảm tốc NMRV 75
Hộp giảm tốc NMRV size 75 có nhiều ứng dụng trong các lĩnh vực như:
- Công nghiệp sản xuất: hóa chất, thực phẩm, nước uống, thức ăn chăn nuôi, dược phẩm
- Giao thông vận tải, vận chuyển hàng kho bãi
- Xây dựng dân dụng, công nghiệp, xây cầu đường
- Nông nghiệp, chăn nuôi, nuôi trồng thủy hải sản
- Chế tạo các thiết bị phục vụ dân dụng
2) Ưu điểm hộp số giảm tốc NMRV 75
- Cấu trúc trục vít chắc chắn, bền bỉ, tải lực tốt
- Tính linh hoạt cao, lắp đặt được với nhiều loại động cơ và hệ thống máy móc
- Hiệu suất truyền động cao, tiêu tốn mức điện năng thấp
- Công nghệ tiên tiến tiết kiệm điện hiệu quả
- Chất lượng đạt tiêu chuẩn khắt khe xuất khẩu châu Âu
- Được tin dùng ở hàng ngàn nhà máy trên thế giới
3) Cấu tạo hộp số NMRV 75
Hộp giảm tốc NMRV 75 là loại hộp giảm tốc trục vít với cấu tạo đặc trưng như sau:
Trục vào: truyền động kết nối trực tiếp với nguồn cung cấp năng lượng, thường là động cơ điện.
Bánh răng trục vít: được chế tạo chính xác theo hình vít. Đây là bộ phận trung gian chuyển động từ trục vào sang trục ra.
Trục ra: Là thành phần truyền động cuối cùng của hộp giảm tốc. Trục ra có chức năng chuyển đổi và truyền lực từ hộp giảm tốc sang máy móc hoặc thiết bị cần vận hành.
Khung vỏ: nằm bên ngoài của hộp giảm tốc, giữ các thành phần bên trong và bảo vệ chúng khỏi các tác động bên ngoài. Khung vỏ thường được làm bằng vật liệu chất lượng cao như hợp kim nhôm hoặc hợp kim thép.
Bôi trơn: sử dụng mỡ hoặc dầu bôi trơn để giữ cho các bánh răng và trục hoạt động mượt mà và giảm ma sát.
4) Thông số kỹ thuật hộp giảm tốc NMRV 075
- Vỏ nhôm gọn nhẹ xoay được 360 độ mọi tư thế lắp đặt, đưa được vào nơi diện tích chật hẹp
- Các kiểu dáng lựa chọn: mặt bích tròn, vuông, trục âm dương tháo ra lắp vào tùy ý, linh động
- Thiết kế: Gọn, nhẹ. Công nghệ chế tạo bánh răng tiên tiến
- Đa dạng chủng loại: đáp ứng được mọi nhu cầu sử dụng
- Tỉ số truyền từ 1/5 tới 1/200, tốc độ trục ra từ 280 vòng phút tới dưới 1 vòng / 1 phút
- Lắp với motor mã 90: 1.5kw 2HP 4P, 1.1kw 4HP, 0.75kw 6P mặt bích
5) Phân loại hộp giảm tốc NMRV 75

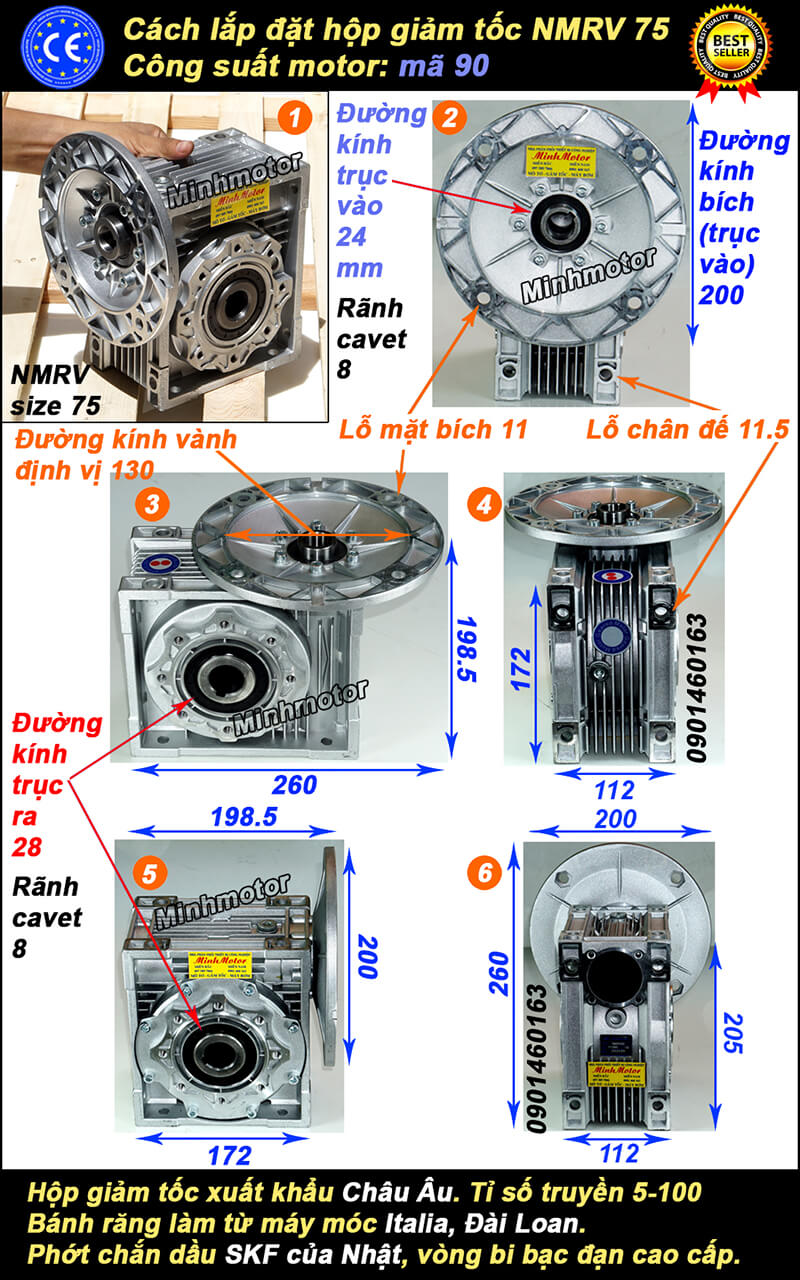

a) Hộp số giảm tốc NMRV 75 trục âm mã 90
- Đường kính trục âm: 28mm
- Đường kính mặt bích vào: 200mm
- Đường kính trục vào: 24mm
- Phù hợp lắp với motor mã 90
- Hộp giảm tốc xuất khẩu Châu Âu
- Bánh răng làm từ máy móc Italia, Đài Loan
- Phớt chắn dầu SKF của Nhật, vòng bi bạc đạn cao cấp

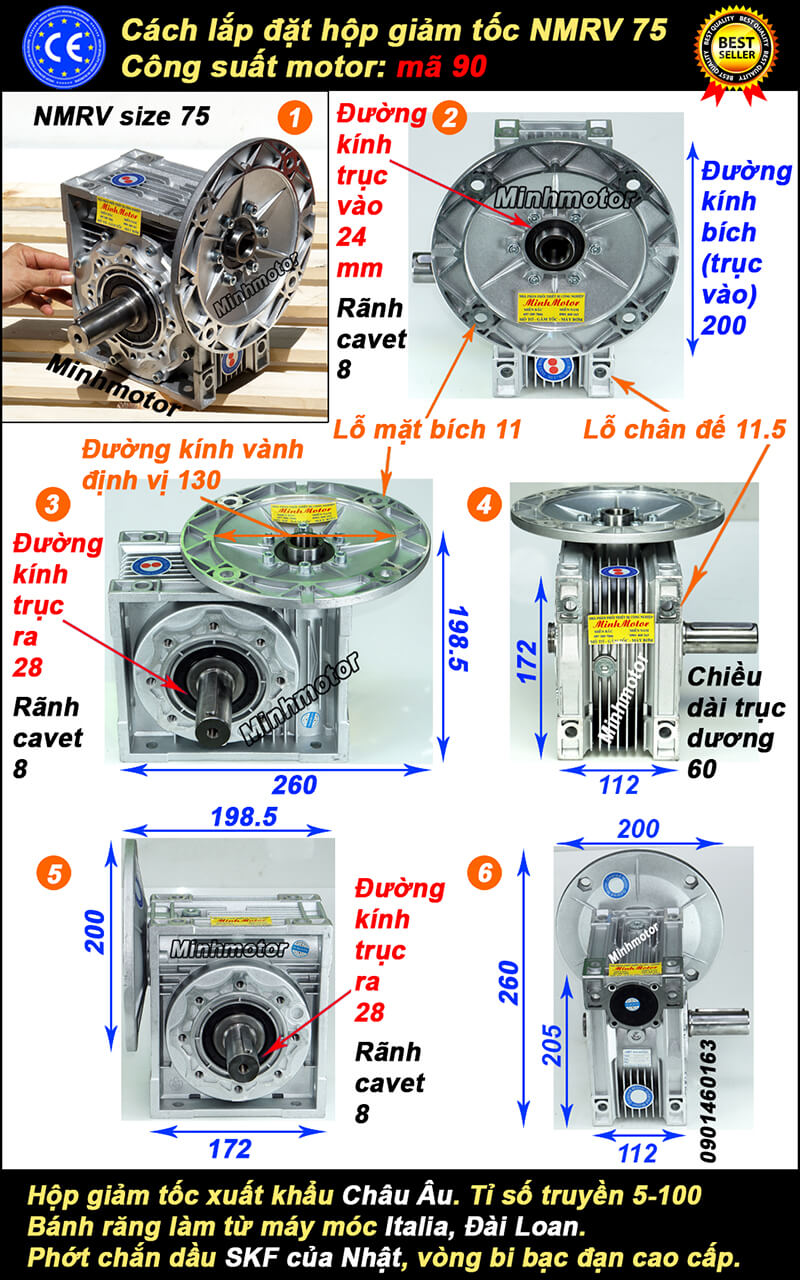

b) Hộp số giảm tốc NMRV 75 trục dương mã 90
- Đường kính trục dương: 28mm
- Chiều dài trục: 60mm
- Đường kính mặt bích lắp động cơ: 200mm
- Đường kính trục vào: 24mm
- Phù hợp lắp với motor mã 90 (1.5kw-P, 1.1kw -4P, 0.75kw-6P)
c) Hộp giảm tốc NMRV 75 trục âm/dương mã 100
Hộp giảm tốc động cơ NMRV75 lắp motor mã 100 (2.2kW-4P, 1.5kW -6P)
- Đường kính mặt bích vào: 250mm
- Đường kính trục vào: 28mm
- Đường kính trục ra âm/ dương: 28mm
- Chiều dài trục dương: 60mm
- Vòng Bi Bạc C and U Hãng trụ sở ở Mỹ
- Chứng chỉ hộp số chất lượng tiêu chuẩn Châu Âu
- Hiệp hội kiểm định Anh Quốc
d) Hộp giảm tốc NMRV 75 gắn motor 3 pha 2.2kw
Hộp giảm tốc motor NMRV 75 lắp với motor công suất 2.2kw trục âm có kích thước như sau:
- Tổng dài: 520.5mm
- Tổng cao: 260mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
Khi lắp với motor công suất 2.2kw trục dương có kích thước như sau:
- Tổng dài: 520.5mm
- Tổng cao: 260mm
- Đường kính trục dương: 28mm
- Chiều dài trục: 60mm
- Rãnh cavet: 8mm

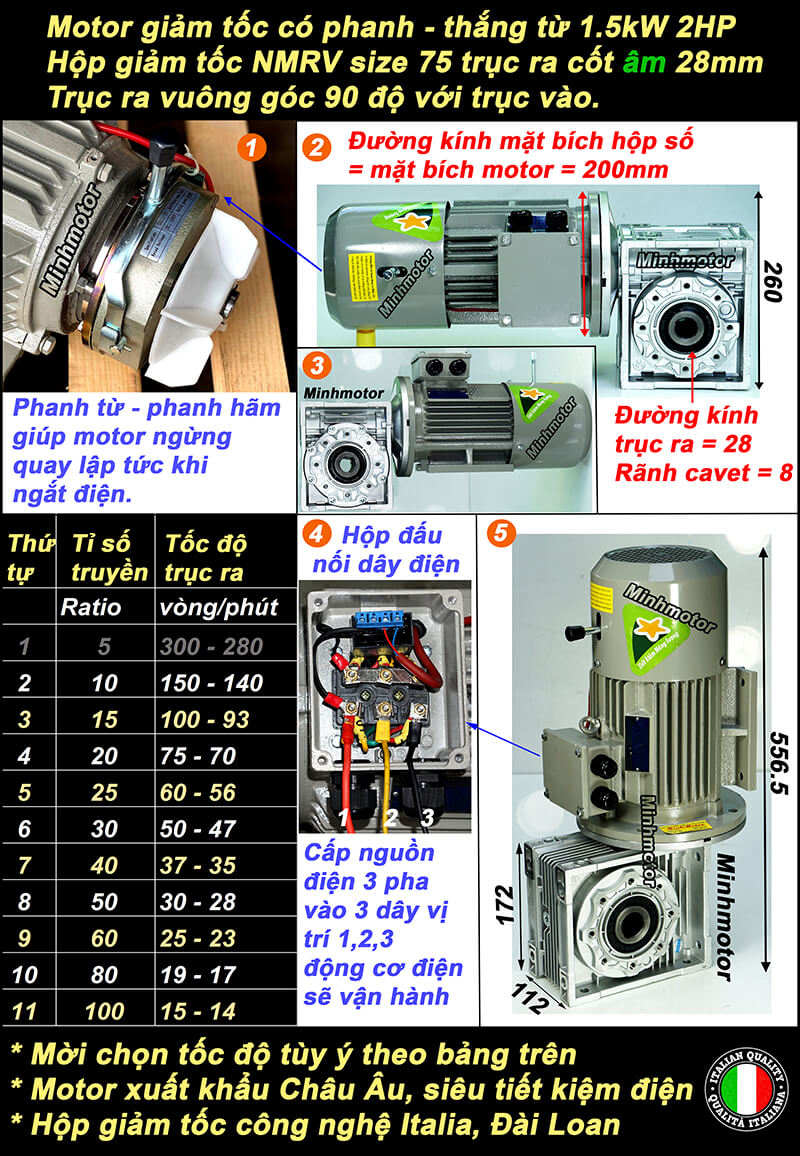

e) Hộp giảm tốc NMRV 75 gắn motor 3 pha 1.5kw
Khi lắp với motor công suất 1.5kw trục âm có kích thước như sau:
- Tổng dài: 499mm
- Tổng cao: 277.5mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
- Đường kính mặt bích động cơ: 200mm

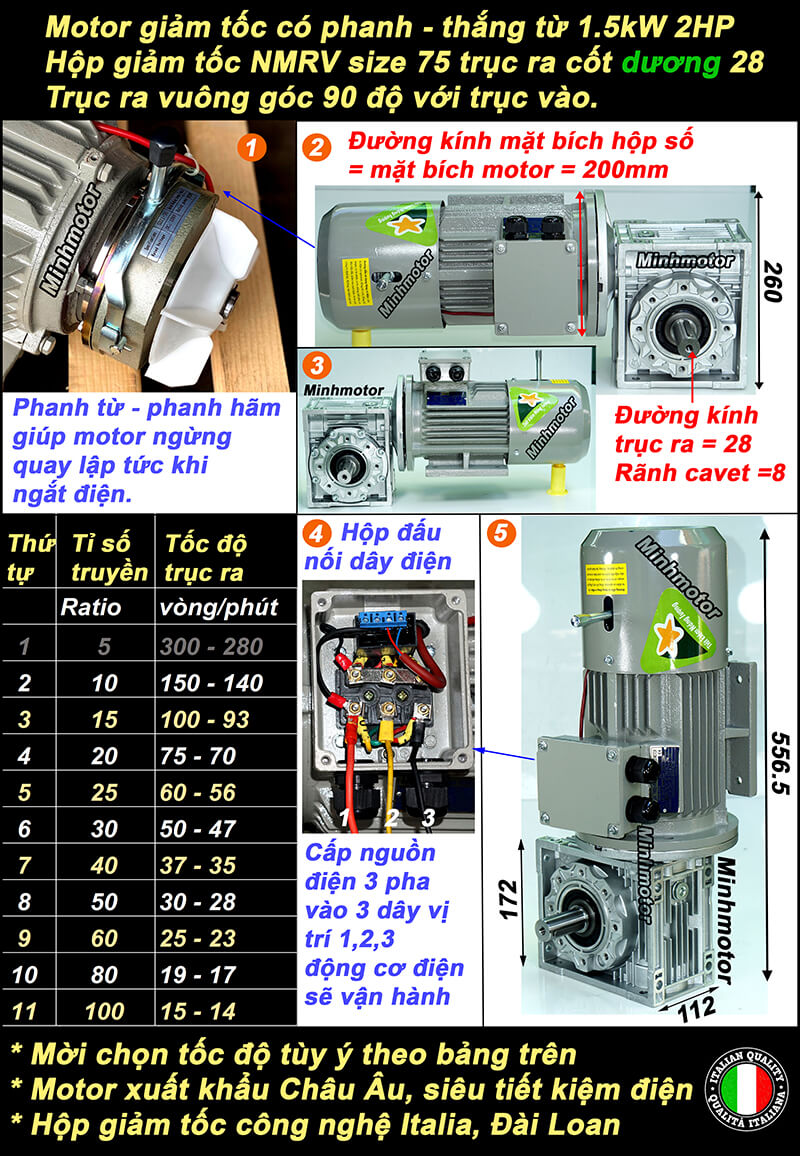

Khi lắp với motor công suất 1.5kw 2hp trục dương có kích thước như sau:
- Tổng dài: 499mm
- Tổng cao: 277.5mm
- Đường kính trục dương: 28mm
- Rãnh cavet: 8mm
- Tỉ số truyền thông dụng: 1/5 tới 1/100

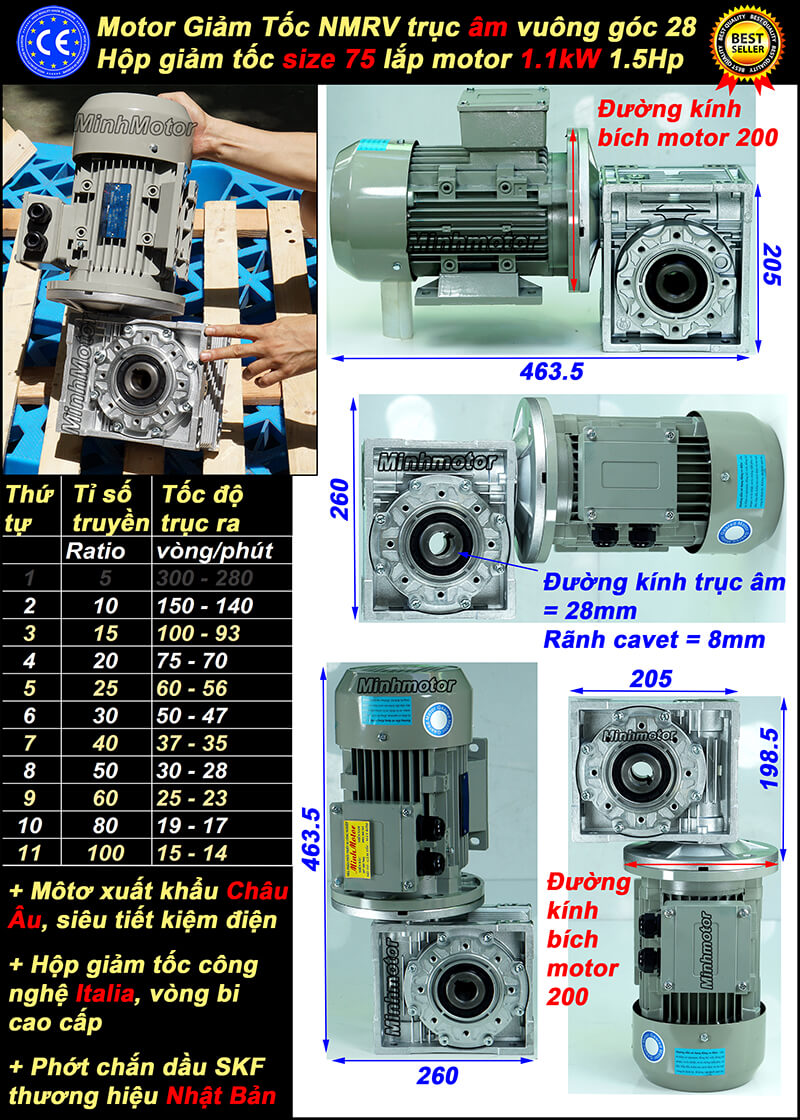

f) Hộp giảm tốc NMRV 75 âm lắp motor 3 pha 1.1kw
Được lắp với motor 3 pha mã 90
Hộp số động cơ NMRV 075 3 pha 1.1kw trục âm thông số như sau:
Khi lắp với motor công suất 1.1kw có kích thước như hình dưới đây:
- Tổng dài: 499mm
- Tổng cao: 277.5mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm

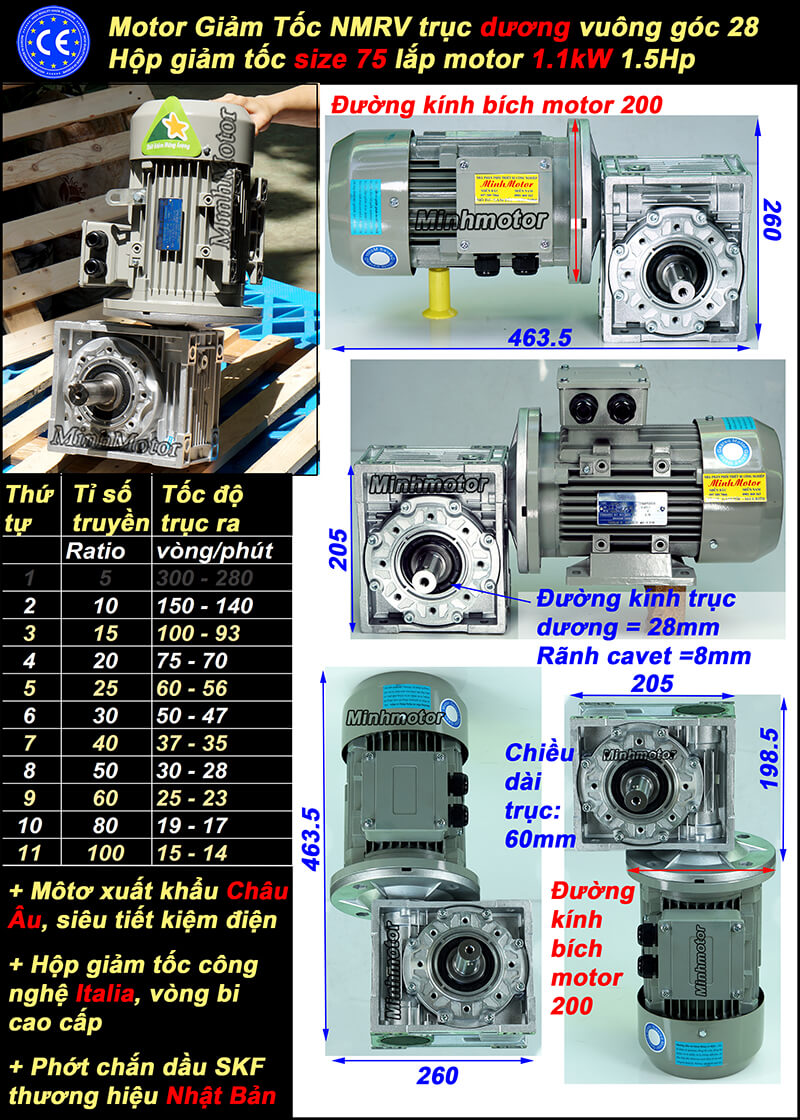

Khi lắp với motor công suất 1.1kw trục dương có kích thước như hình dưới đây:
- Tổng dài động cơ hộp số: 499mm
- Tổng cao hộp số: 277.5mm
- Đường kính trục dương: 28mm
- Rãnh cavet: 8mm
g) Hộp số giảm tốc NMRV 75 lắp 2.2kw tải nhẹ
Khi lắp với motor 2.2kw trục âm tải nhẹ có kích thước như hình dưới đây:
- Tổng chiều dài bộ: 504.5mm
- Tổng chiều cao hộp số: 247.5mm
- Đường kính trục ra âm: 28mm
- Rãnh cavet : 8mm
Khi lắp với motor 2.2kw trục dương vuông góc tải nhẹ có kích thước như hình dưới đây:
- Tổng chiều dài bộ: 504.5mm
- Tổng chiều cao hộp số: 247.5mm
- Đường kính trục ra âm: 28mm
- Chiều dài trục dương ra: 60mm
- Rãnh cavet : 8mm
- Động cơ thân gọn 2.2kW 3 pha
h) Hộp giảm tốc NMRV75 gắn motor 1 pha 1.5 kW
- Khi lắp motor 1.5kw với hộp số motor NMRV 075 trục âm
- Đường kính âm hộp số: 28mm
- Dòng ampe định mức 9.7 (A)
- Tổng dài: 488.5mm
- Tổng cao: 260mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
- Khi lắp motor 1.5kw với hộp số NMRV 075 trục dương
- Tổng dài: 488.5mm
- Tổng cao: 260mm
- Đường kính trục dương: 28mm
- Rãnh cavet: 8mm
- Dòng ampe định mức động cơ 1.5kW: 9.7 (A)
i) Hộp giảm tốc NMRV75 gắn motor 1 pha 1.1 kW
- Khi lắp motor 1.1kw với hộp số NMRV 075 trục âm
- Đường kính trục âm hộp số: 28mm
- Dòng ampe định mức 7.3 (A)
- Tổng dài bộ giảm tốc: 488.5mm
- Tổng cao hộ số: 260mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
- Khi lắp motor 1.1kw với hộp số NMRV 075 trục dương
- Đường trục âm: 28mm
- Đường kính bích motor: 200mm
- Tổng dài: 488.5mm
- Tổng cao: 260mm
- Rãnh cavet: 8mm
k) Hộp giảm tốc NMRV75 gắn motor 1 pha 2.2 kW
- Khi lắp motor 2.2kw với hộp số NMRV 075 trục âm
- Đường kính âm hộp số: 28mm
- Dòng ampe định mức 13.9 (A)
- Tổng dài: 550.5mm
- Tổng cao: 260mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
- Khi lắp motor 2.2kw với hộp số NMRV 75 trục dương
- Tổng dài: 550.5mm
- Tổng cao: 260mm
- Đường kính trục dương: 28mm
- Chiều dài trục dương: 60mm
- Rãnh cavet: 8mm
- Đường kính mặt bích motor: 250mm
- Dòng Ampe định mức: 13.9 (A)

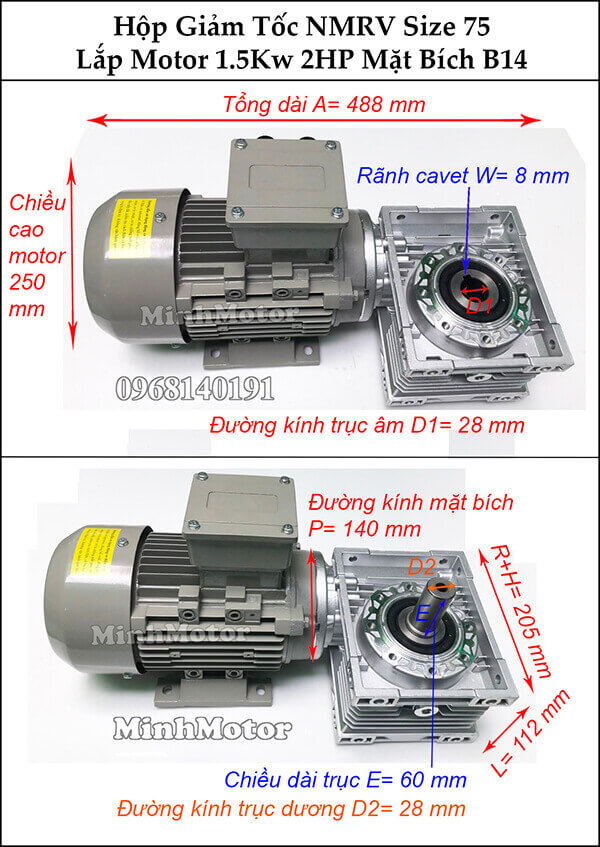

l) Hộp số giảm tốc NMRV 075 bích nhỏ B14
Hộp số NMRV bích B14 với kích thước nhỏ gọn dễ dàng lắp đặt ở các địa hình khó phù hợp mới motor B14 mã 90
- Đường kính bích hộp số: 140mm
- Đường kính trục ra 28mm
- Tỷ số truyền ratio hay dùng: i =10 đến i = 100
Lắp trục ra đường kính trục 28mm, có thông số như hình sau:

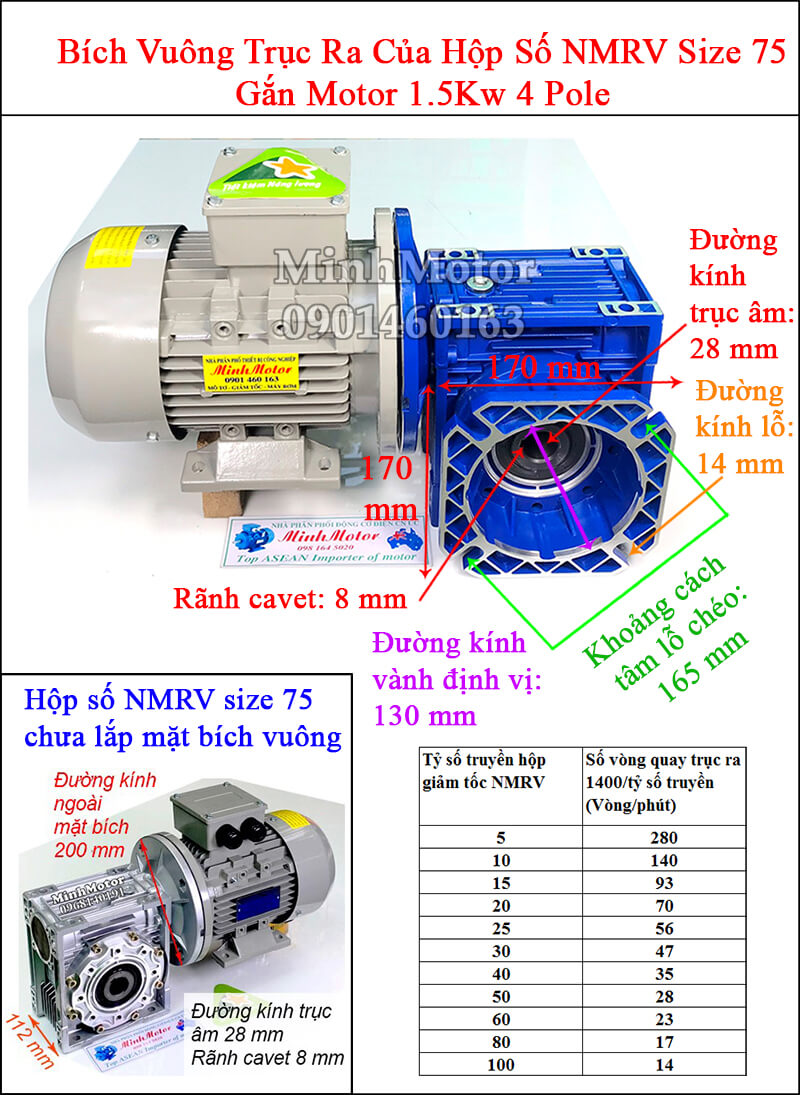

m) Hộp số NMRV 075 trục ra bích vuông
* Lắp với Hộp số NMRV 75 bích vuông trục ra cốt âm
Thường lắp với motor mã 90 công suất 1.5kw 4 pole như sau:
- Kích thước bích vuông trục ra: 170x170mm
- Đường kính trục âm: 28mm
- Tổng dài: 488mm
- Tổng cao: 286mm
* Lắp với Hộp số NMRV 75 bích vuông trục ra cốt dương
Thường lắp với motor mã 90 công suất 1.5kw 4 pole như sau:
- Kích thước bích vuông trục ra: 170x170mm
- Đường kính trục dương: 28mm
- Tổng dài: 488mm
- Tổng cao: 286mm
n) Hộp giảm tốc NMRV size 75 trục đôi
p) Động cơ hộp số giảm tốc NMRV 075 gắn PC
NMRV size 75 Ratio 50 (1:50) + PC sẽ thành ratio = 50 x 2.7 = 135. Tốc độ motor sẽ giảm 135 lần
Trục ra là 1400/ 135 = 10.3 vòng/ 1 phút
* Motor 1.5kw Hộp số NMRV 75 bích B14 - PC , trục âm 28mm:
- Tổng dài: 652.5mm
- Tổng chiều cao: 241mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
* Motor 1.5kw Hộp số NMRV 75 bích B14 - PC , trục dương 28mm:
- Tổng dài: 652.5mm
- Tổng chiều cao: 241mm
- Đường kính trục âm: 28mm
- Rãnh cavet: 8mm
o) Hộp Giảm Tốc 2 Cấp NMRV
Có thể giảm tốc độ từ 150 lần tới 3600 lần, còn gọi là ratio 1/3600. 2 cấp giúp giảm tốc hiệu quả hơn, tốc độ trục ra rất chậm.

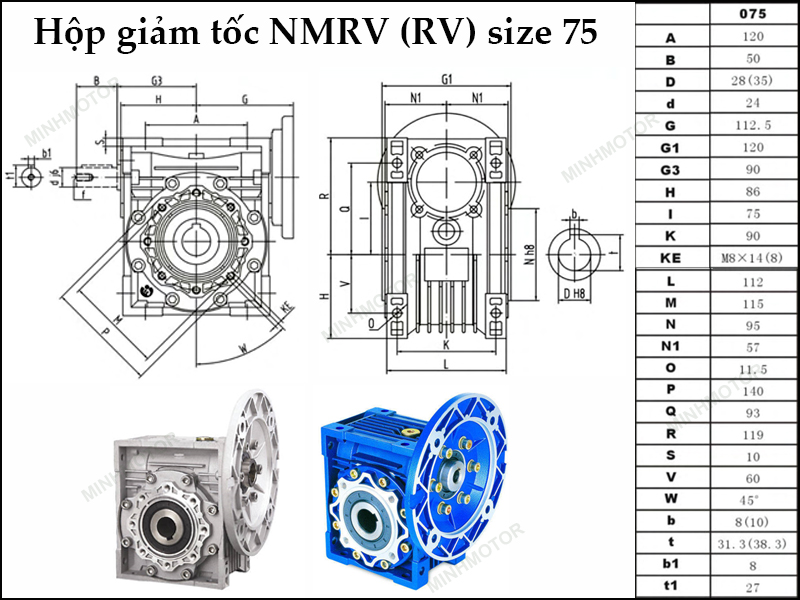

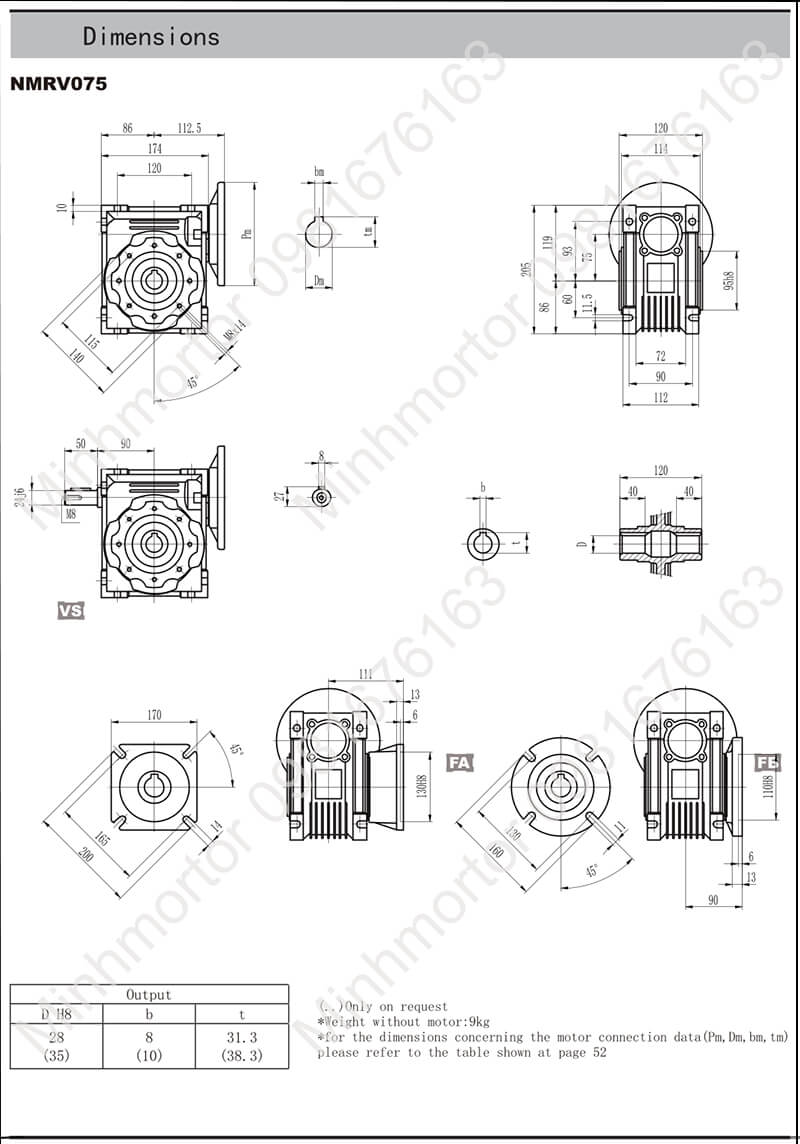

Bản vẽ thông số hộp giảm tốc NMRV 75 B5 bích ra
