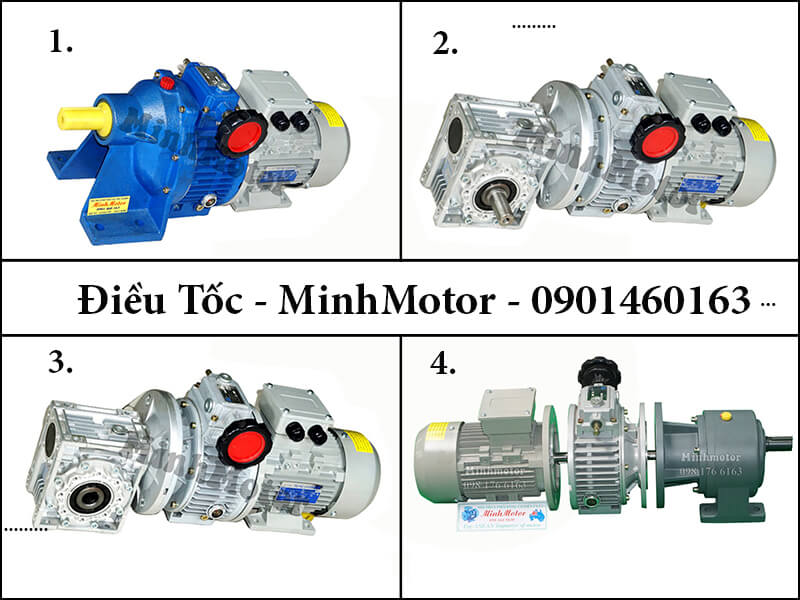

Hộp Số Giảm Tốc NMRV size 150 còn gọi là Hộp giảm tốc NMRV 150 là loại hộp giảm tốc trục vít mặt bích (mặt loa) vỏ nhôm. Sản xuất theo công nghệ Italia (Ý), giá cả hợp lý và ứng dụng lớn trong mọi ngành nghề sản xuất như: chế tạo máy, truyền động cơ học, gia công cơ khí. Hộp số NMRV size 150 thường lắp với motor 11kw 15HP 15 ngựa 4P mặt bích; trục motor: 42mm.

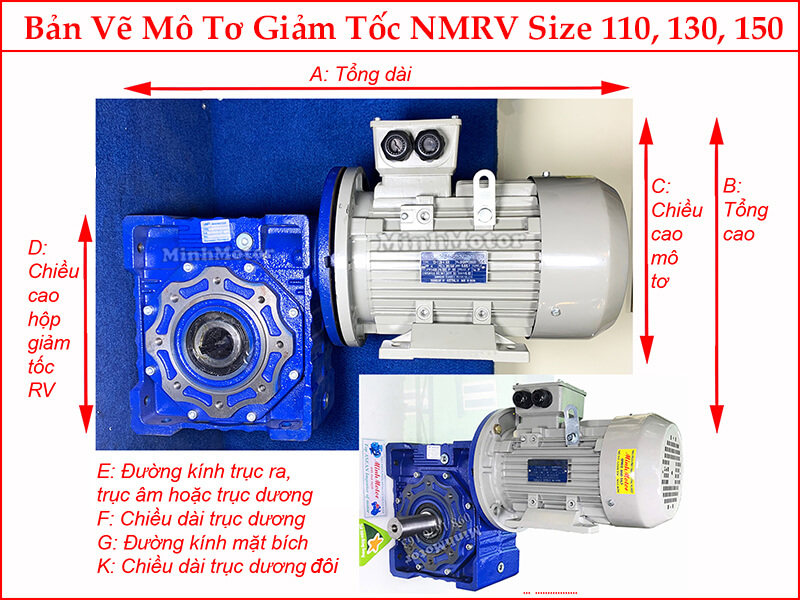

Khi lắp với motor 11kw 15hp có kích thước như sau:
Khi lắp với motor 15kw 20hp có kích thước như sau:

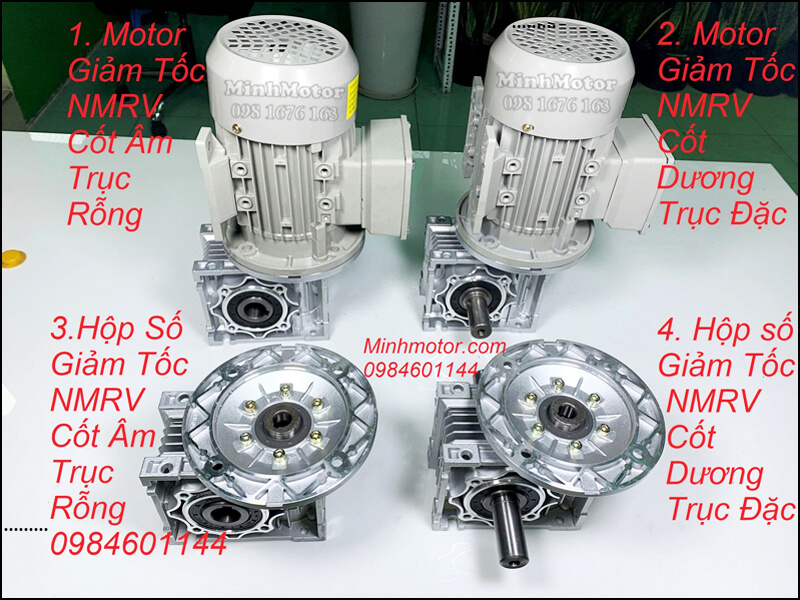

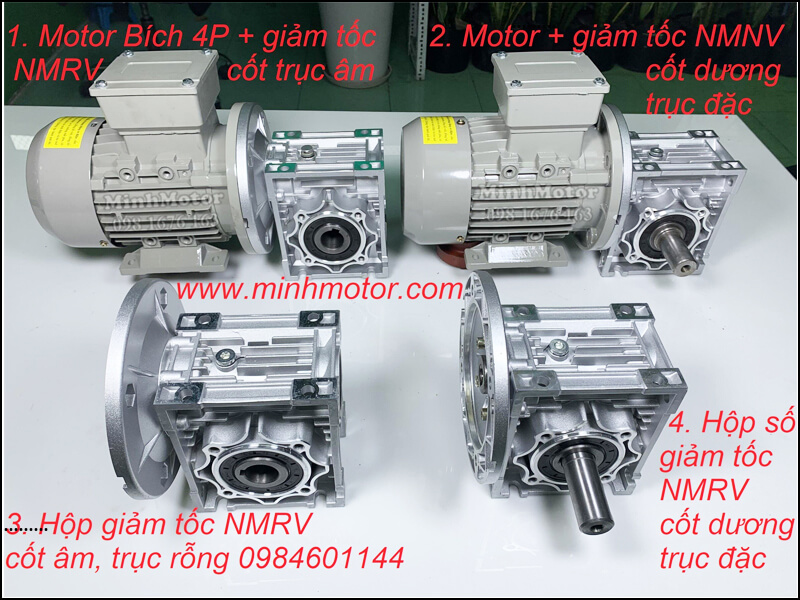

- Hộp giảm tốc động cơ NMRV 150 trục dương
Phù hợp lắp với motor 3 pha mã 160 (11kw, 15kw tốc độ 4 cực, 7.5kw tốc độ 6 cực)
Đường kính bích motor: 350mm
Đường kính trục ra: 50mm
Chiều dài trục: 80mm
Tỷ số truyền ratio thường dùng: 10 đến 100
Khi lắp với motor 11kw 15hp có kích thước như sau:
Khi lắp với motor 15kw 20hp có kích thước như sau:

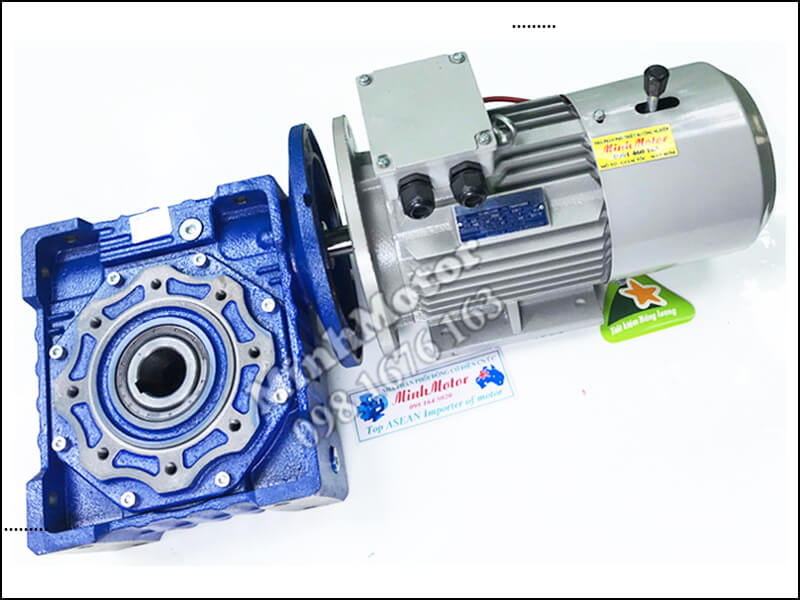

d) Hộp số NMRV size 150 lắp motor có phanh
Phanh thắng giúp cơ cấu truyền đồng ngừng ngay khi ngắt điện, đảm bảo sự an toàn.
- Khi lắp với hộp số NMRV 150 cốt âm
Lắp với motor phanh 11kw mã 160 thông số như sau:
- Khi lắp với hộp số NMRV 150 cốt dương:
e) Hộp giảm tốc NMRV size 150 trục đôi
Trục đôi đầu ra giúp hộp giảm tốc NMRV 150 có thể lắp đặt đồng thời với 2 thiết bị. Điều này giúp tiết kiệm chi phí vận hành với các ứng dụng có 2 hệ truyền động độc lập.
f) Động cơ hộp số giảm tốc NMRV 150 gắn PC
NMRV size 150 Ratio 20 (1:20) + PC sẽ thành ratio = 20 x 2.7 = 54. Tốc độ motor sẽ giảm 54 lần
Trục ra là 1400/ 54 = 25 vòng/ 1 phút
2) Cách tính toán lực mô men, lựa chọn mô tơ cho từng ứng dụng của hộp giảm tốc NMRV size 150
Lực mô men giới hạn hộp NMRV 150: 1550 Nm
Tỉ số truyền
Tốc độ trục ra (motor 4 pole 1400 vòng/phút)
Công suất motor 4 pole
Lực mô men trục ra (hệ số SF)
1/7,5
~187 vòng/phút
15 kW
~660 Nm (SF 2,35)
1/10
~140 vòng/phút
15 kW
~859 Nm (SF 1,80)
1/15
~93 vòng/phút
15 kW
~1228 Nm (SF 1,26)
1/20
~70 vòng/phút
15 kW
~1555 Nm (SF 1,00)
1/25
~56 vòng/phút
15 kW 11 kW
~1867 Nm (SF 0,83) ~1369 Nm (SF 1,13)
1/30
~47 vòng/phút
15 kW 11 kW
~2149 Nm (SF 0,72) ~1576 Nm (SF 0,98)
1/40
~35 vòng/phút
11 kW 7,5 kW
~1981 Nm (SF 0,78) ~1351 Nm (SF 1,15)
1/50
~28 vòng/phút
11 kW 7,5 kW
~2326 Nm (SF 0,67) ~1586 Nm (SF 0,98)
1/60
~23 vòng/phút
11 kW 5,5 kW
~2611 Nm (SF 0,59) ~1306 Nm (SF 1,19)
1/80
~18 vòng/phút
9,2 kW 5,5 kW
~2611 Nm (SF 0,59) ~1561 Nm (SF 0,99)
1/100
~14 vòng/phút
7,5 kW 4 kW
~2456 Nm (SF 0,63) ~1310 Nm (SF 1,18)
3) Ứng dụng hộp giảm tốc NMRV 150 và chế tạo máy lốc tôn 3 trục
Lực ép trục ~240 kN; ma sát ngõng 3 trục: 3 × 240000 × 0,05 × 0,06 ≈ 2160 Nm.
Tổng ~8160 Nm × 1,2 ≈ 9790 Nm ở 2 trục dưới; quy về trục hộp: 9790 / 6 / 0,95 ≈ 1718 Nm.
Motor 11kW qua NMRV 150 1/40 (hiệu suất ~72%) ra ~2161 Nm, SF ≈ 1,26.
Công suất cần: 1718 × 35 / 9550 / 0,72 ≈ 8,7 kW — motor 11kW 4 cực.
Điện: ~21 A ở 380V; khởi động sao – tam giác; MCCB 40A, cáp 6 mm².
Vì sao chọn NMRV, và vì sao đúng size 150:
Máy lốc đảo chiều liên tục; trục vít ăn khớp êm, đỡ giật khi đổi chiều.
Tỉ số 1/40 khó quay ngược: dừng giữa chừng, tấm đang cong không kéo trục quay lùi.
Trục Ø50 lắp thẳng bánh răng Z15; motor nằm ngang trong thân máy.
Một cấp 1/40 + một cặp bánh răng ra 5,8 vòng/phút; hộp bánh răng 3 cấp cùng mô-men dài và nặng hơn.
NMRV 130 + 11kW ở 1/40 ~1700 Nm (bảng NMRV 130), thấp hơn 1718 Nm máy cần.
Máy lốc tấm 10 mm cần ~1190 Nm ở trục hộp: NMRV 150 + motor 7.5kW ra ~1473 Nm ở 1/40.
4) Thông số kỹ thuật hộp giảm tốc NMRV 150
Trục ra: âm 50 mm hoặc dương 50 mm, rãnh then 14 mm.
Tỉ số truyền hộp đơn: 1/7.5 – 1/100.
Lắp motor 1 pha, 3 pha mặt bích; xoay 360°, lắp úp, ngửa, nằm, đứng.
a) Cách đọc tem thông số hộp giảm tốc NMRV 150
TYPE / MODEL: NMRV150 — size 150, khoảng cách tâm trục vít – bánh vít 150 mm.
RATIO / i: 30 — tỉ số 1/30; motor 1400 v/p ra ~47 v/p.
IEC / PAM: 160 B5 — trục vào 42 mm, bích Ø350 mm.
n1 / n2 — tốc độ trục vào / trục ra (vòng/phút).
T2 / M2 (Nm) — mô men trục ra định mức ở tỉ số đó.
P1 (kW) — công suất motor vào cho phép.
OIL / LUBRICANT — loại dầu, lượng dầu đổ sẵn.
POSITION (B3, B6, V5…) — tư thế lắp theo lượng dầu.
No. / DATE — số seri, ngày sản xuất; dùng khi bảo hành, đặt thay thế.

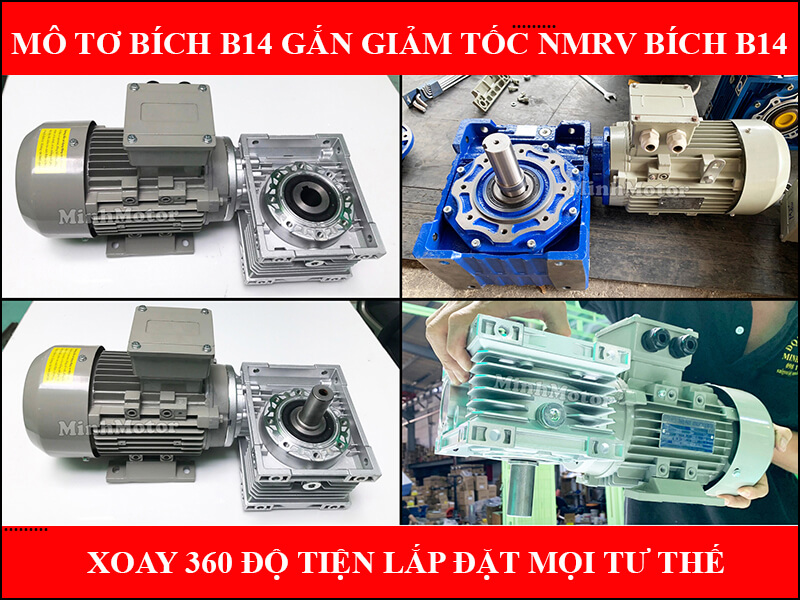

b) Mặt bích trục vào và cỡ trục vào hộp NMRV 150
Mặt bích trục vào (IEC)
Cỡ trục vào (lỗ âm)
Đường kính bích
Motor phù hợp
100/112 B5
28 mm
250 mm
2.2 – 4 kW (4 pole); 1.5 – 2.2 kW (6 pole)
100/112 B14
28 mm
160 mm
2.2 – 4 kW (4 pole); 1.5 – 2.2 kW (6 pole)
132 B5
38 mm
300 mm
5.5 – 7.5 kW (4 pole); 3 – 5.5 kW (6 pole)
132 B14
38 mm
200 mm
5.5 – 7.5 kW (4 pole); 3 – 5.5 kW (6 pole)
160 B5
42 mm
350 mm
11 – 15 kW (4 pole); 7.5 – 11 kW (6 pole)
Cùng cỡ trục vào thì bích B5 to, bích B14 nhỏ gọn.
Đặt hàng phải ghi đúng mã bích, vd "NMRV 150 PAM 160 B5".

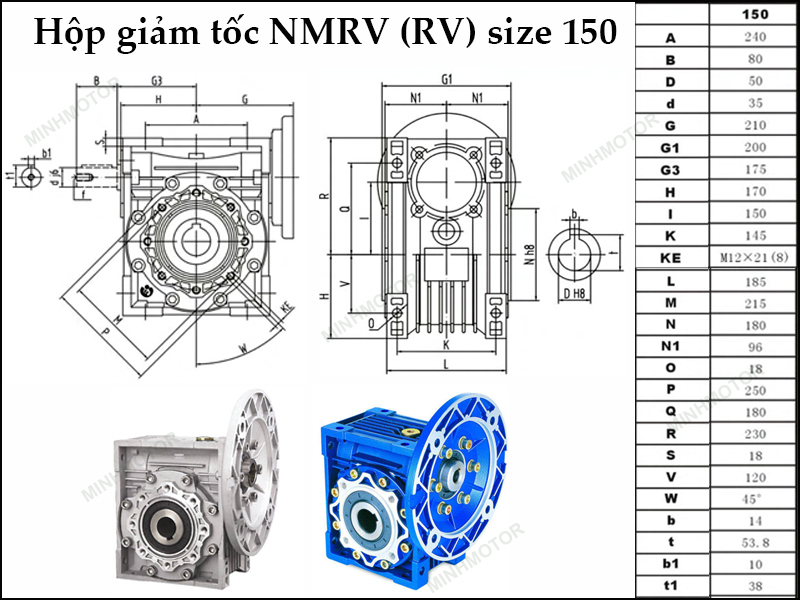

Bản vẽ thông số kỹ thuật chi tiết hộp số NMRV size 150:
5) Ưu điểm hộp số giảm tốc NMRV 150

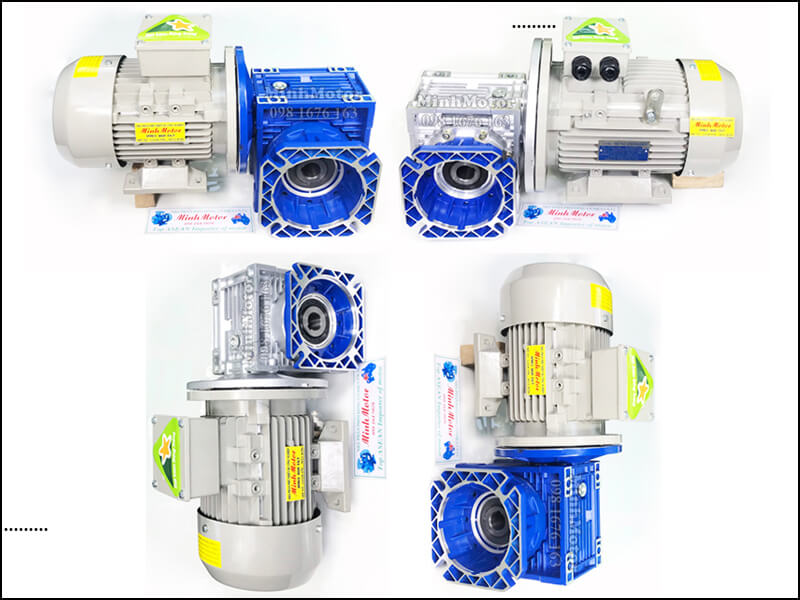

Hộp giảm tốc trục vít NMRV dễ dàng lắp đặt xoay 360 độ úp ngửa tùy ý
Dễ dàng lắp đặt ở các nơi chật hẹp, không gian hạn chế
Chế tạo bằng các vật liệu cao cấp, siêu bền, siêu chịu lực
Khả năng tải nặng tốt, đáp ứng yêu cầu trong công nghiệp
Tốc độ đầu ra rất chậm, lực tải lớn
Giá thành rẻ, được nhiều người dùng đánh giá cao về chất lượng
6) Câu hỏi thường gặp về hộp số giảm tốc NMRV size 150
Hộp số giảm tốc NMRV size 150 lắp motor công suất nào? Lắp motor khung 160 bích Ø350: 11kW, 15kW 4 cực hoặc 7.5kW 6 cực. Đây là cỡ lớn nhất của dòng NMRV.
Hộp số giảm tốc NMRV size 150 có bản motor phanh không? Có. Bản motor phanh 11kW mã 160, trục ra cốt âm hoặc cốt dương; dùng cho tời, cơ cấu nâng, máy cần dừng chính xác.
Hộp số giảm tốc NMRV size 150 trục đôi dùng khi nào? Dùng khi cần lấy lực ra 2 phía trục: tời 2 tang, băng tải xích 2 bên, máy cán có 2 đầu kéo. Trục ra chìa cả 2 mặt hộp.
Hộp số giảm tốc NMRV size 150 dùng cho máy lốc tôn được không? Được. Máy lốc tôn 3 trục 12×2000 dùng NMRV 150 + motor 11kW tỉ số 1/40 qua cặp bánh răng giảm thêm 6 lần; trục hộp cần ~1718 Nm, motor cho ~2161 Nm.
Hộp số giảm tốc NMRV size 150 so với hộp bánh răng ZQ cùng lực thế nào? Khác về hiệu suất và bố trí. NMRV 150 tỉ số 1/40 hiệu suất ~72%, trục ra vuông góc, gọn, chạy êm. Hộp bánh răng ZQ hiệu suất ~94%, tốn ít điện hơn khi chạy liên tục nhiều giờ, nhưng dài và nặng hơn.
Hộp số giảm tốc NMRV size 150 lắp motor 11kW hãng khác được không? Được, khi motor đúng khung 160, bích B5 Ø350, trục 42 mm, then 12 mm khớp lỗ PAM của hộp.
Hộp số giảm tốc NMRV size 150 tỉ số 1/7.5 – 1/10 dùng cho máy gì? Dùng cho máy cần trục ra 140 – 187 vòng/phút, lực 500 – 900 Nm: băng tải tốc độ cao, vít tải lớn, máy cán, máy nghiền trục.
Hộp số giảm tốc NMRV size 150 cẩu lắp cần chú ý gì? Cẩu bằng dây đai quàng thân hộp hoặc lỗ bắt chân, không móc vào hộp đấu dây hay nắp quạt motor. Đặt lên bệ phẳng rồi mới siết bu lông chân đều tay.
Hộp số giảm tốc NMRV size 150 lắp máy lốc tôn kêu rít khi lốc tấm dày là sao? Do quá tải: tấm dày hoặc cứng hơn mức tính, mô-men vượt khả năng hộp. Giảm lượng ép trục trên mỗi lượt, chia nhiều lượt lốc.
Hộp số giảm tốc NMRV size 150 lắp bánh răng hở bị mòn lệch một bên là do đâu? Do trục hộp và trục máy không song song, khe ăn khớp sai. Căn lại độ song song 2 trục, chỉnh khe hở răng, bôi mỡ bánh răng hở định kỳ.
