Hộp Số Giảm Tốc NMRV Size 130

6.531 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp Số Giảm Tốc NMRV size 130 còn gọi là Hộp Giảm Tốc NMRV 130 là loại hộp số giảm tốc trục vít mặt bích (mặt loa) vỏ nhôm. Sản xuất theo công nghệ Ý (Italia), giá cả hợp lý và ứng dụng lớn trong mọi ngành nghề sản xuất.

Giảm tốc NMRV size 130 thường lắp với motor 5.5kw 7.5HP 7.5 ngựa 4P mặt bích; trục motor: 38 mm

  • Vỏ nhôm gọn nhẹ xoay được 360 độ mọi tư thế lắp đặt, đưa được vào nơi diện tích trật hẹp
  • Có nhiều tiện ích lắp đặt: mặt bích tròn, vuông, trục âm dương tháo ra lắp vào tùy ý, linh động
  • Giá cả phải chăng, rất rẻ nhưng độ bền lâu dài
  • Hộp số giảm tốc NMRV size 130 có tỉ số truyền từ 1/5 tới 1/200, tốc độ trục ra từ 280 vòng phút tới dưới 1 vòng / 1 phút đáp ứng được muôn vàn nhu cầu.

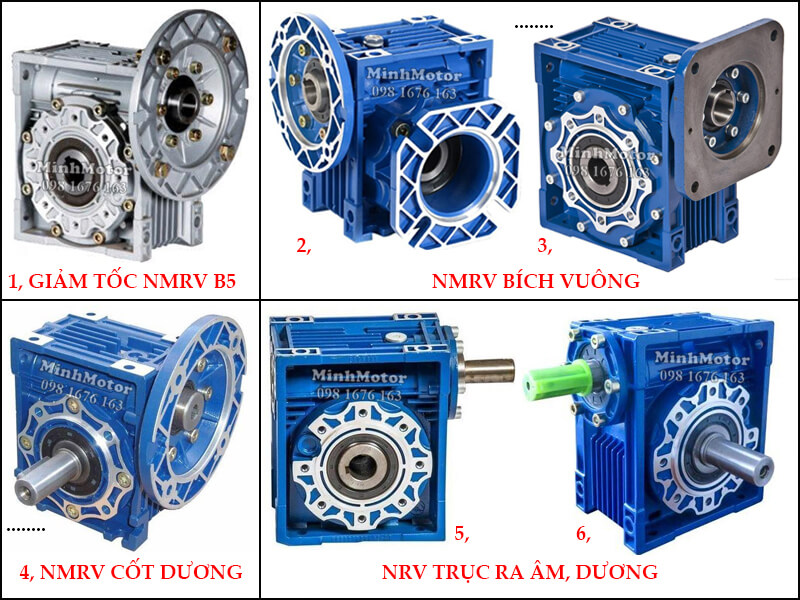

Hộp Số Giảm Tốc NMRV size 130 NMRV B5, NMRV Bích vuông, NMRV cốt dương, NRV Trục ra âm dương

Công ty MinhMotor là nhà cung cấp hơn 80 loại hộp số giảm tốc và hơn 50 loại motor giảm tốc.

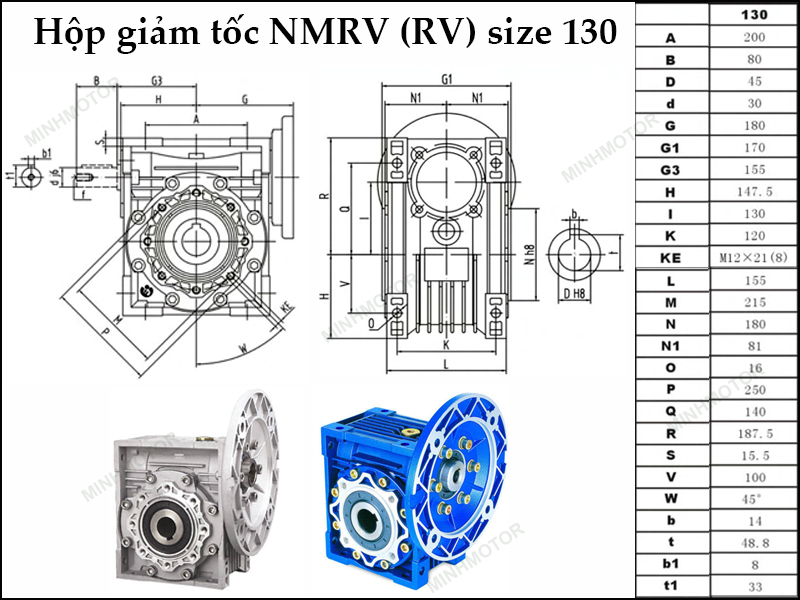

1) Bản vẽ hình học motor giảm tốc NMRV size 130, motor 5.5kw 7.5hp

Bản vẽ động cơ giảm tốc NMRV size 130 gắn motor 5.5kw 7.5hp

  • Tổng chiều dài giảm tốc + motor: A =  717.5 mm
  • Tổng chiều cao hộp giảm tốc = 427 mm
  • Đường kính trục dương = 45 mm
  • Đường kính trục âm = 45 mm
  • Dòng điện ampe định mức: 11.7 (A)

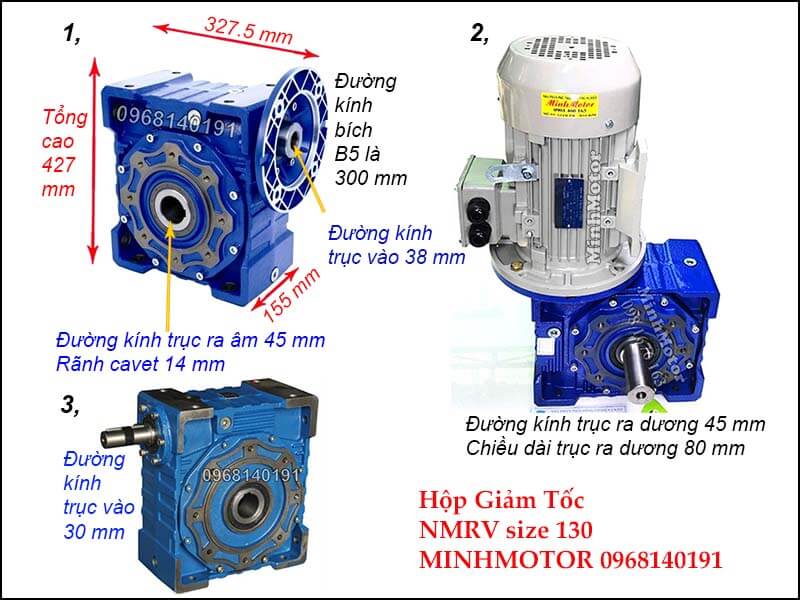

2) Thông số kỹ thuật hộp giảm tốc NMRV 130

  • Tổng cao: 427 mm
  • Đường kính bích B5: 300
  • Đường kính trục ra âm: 45 mm
  • Rãnh cavet: 14 mm

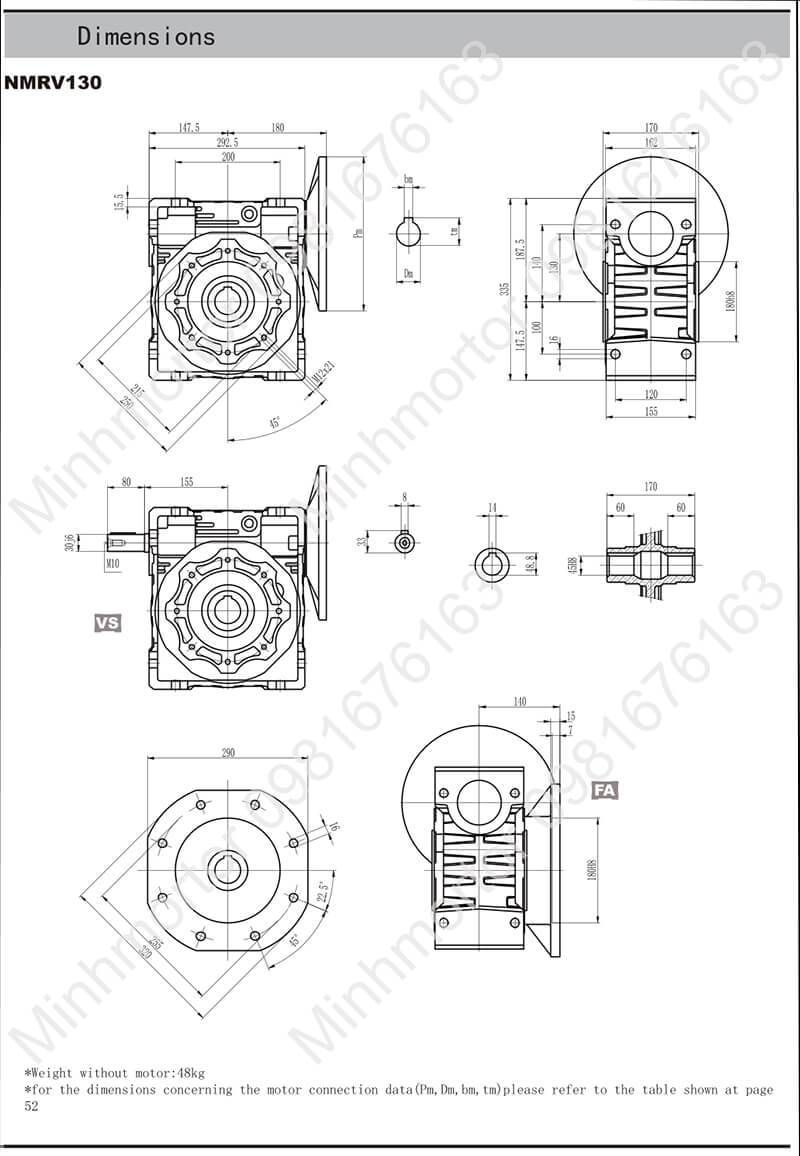

Bản vẽ kỹ thuật hộp giảm tốc NMRV 130 trục âm còn gọi là NMRV size 130 mặt bích

3) Tỉ số truyền, tốc độ, ratio đầu giảm tốc NMRV size 130

  • Ratio 20, tỉ số truyền 20, 1:20 thì tốc độ trục ra là 1400 / 20 = 70 vòng phút
  • Ratio 30, tỉ số truyền 30, 1:30 thì tốc độ trục ra là 1400 / 30 = 47 vòng phút
  • Ratio 50, tỉ số truyền 50, 1:50 thì tốc độ trục ra là 1400 / 50 = 28 vòng phút
  • Ratio 60, tỉ số truyền 60, 1:60 thì tốc độ trục ra là 1400 / 60 = 23 vòng phút
  • Ratio 80, tỉ số truyền 80, 1:80 thì tốc độ trục ra là 1400 / 80 = 17 vòng phút
  • Ratio 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút

4) Các kiểu lắp đặt hộp số NMRV 130

a) Lựa chọn các kiểu hộp số size 130 NMRV

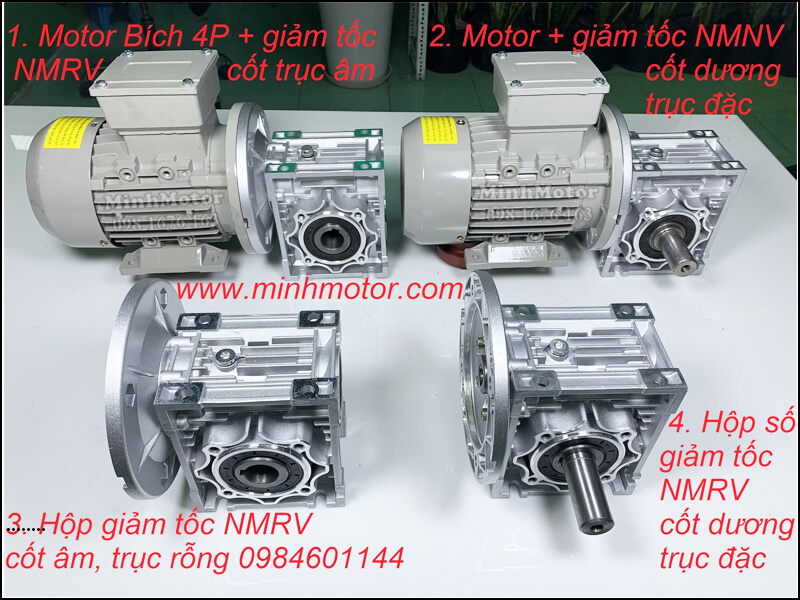

Motor hộp giảm tốc NMRV 130 nằm ngang

Hộp Số RV B5 mặt bích + Motor mặt bích B5 theo phương ngang

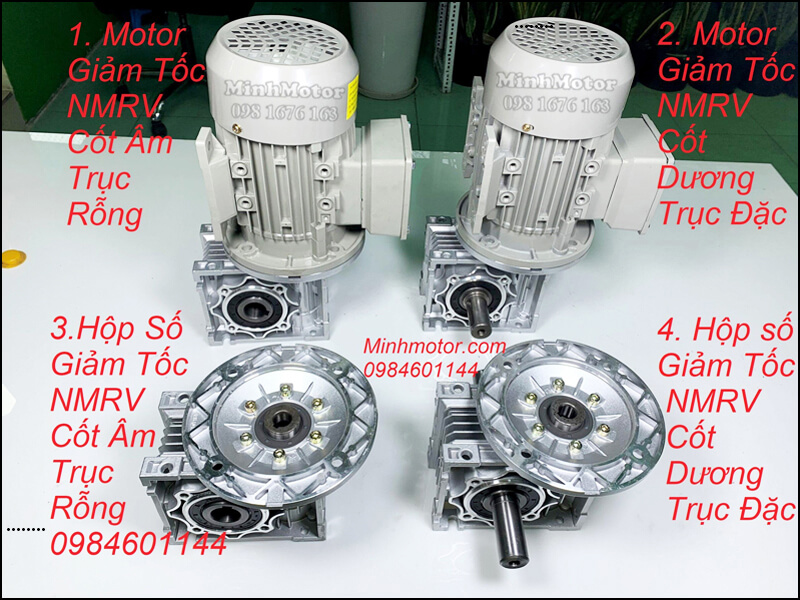

Động cơ hộp số giảm tốc NMRV size 130 đứng thẳng

Hộp Số NMRV size 130 gắn động cơ 5.5kw 7.5HP B5 theo phương dựng đứng

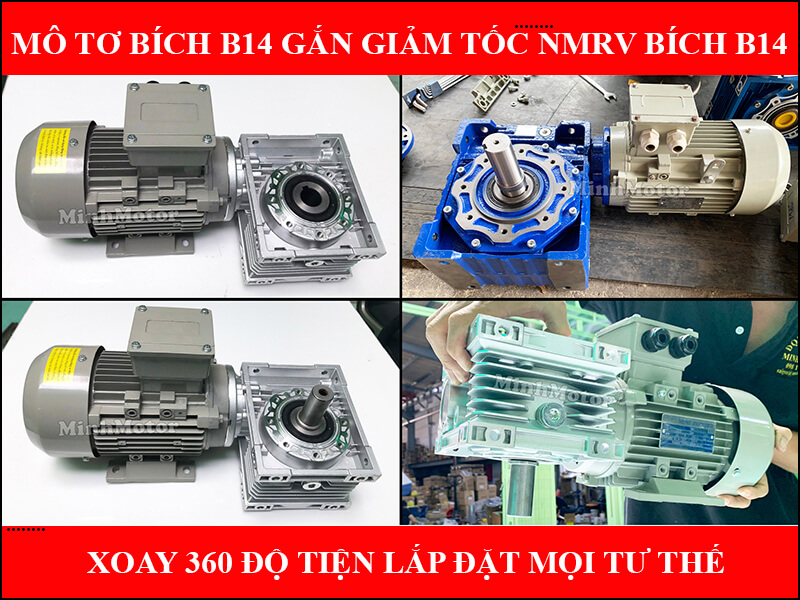

Hộp số NMRV B14 mặt bích cốt âm, size 130

Giảm Tốc RV size 130 gắn mô tơ bích B14, mặt bích nhỏ gọn cho phép lắp đặt siêu đa năng

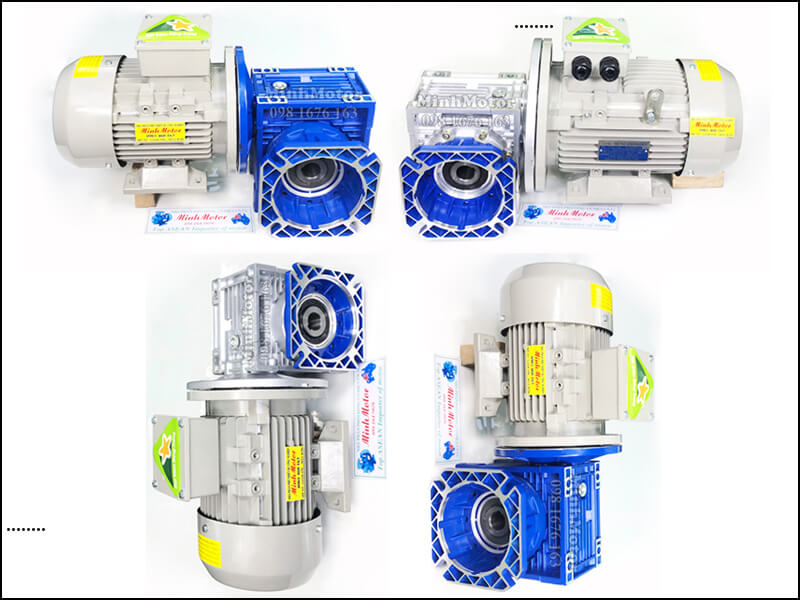

Đầu giảm tốc NMRV size 130 mặt bích vuông ở trục ra

 Hộp giảm tốc RV size 130 có mặt bích vuông ở trục ra

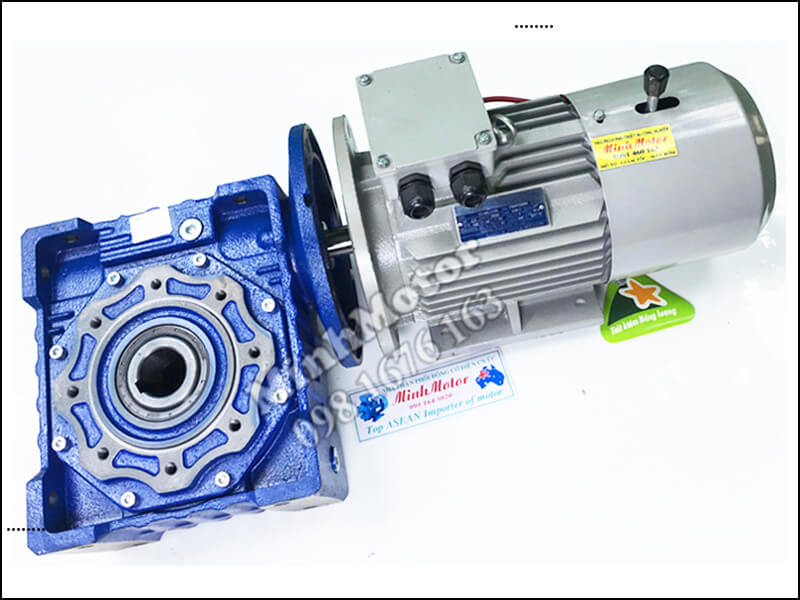

Bộ giảm tốc motor NMRV size 130 có thắng từ

Nếu gắn trục dương vào, có thể hướng trục ngửa lên trên trời hoặc úp xuống dưới mặt đất. Phanh thắng DC giúp cơ cấu truyền đồng ngừng ngay khi ngắt điện, rất an toàn.

Giảm Tốc RV liền motor phanh từ.

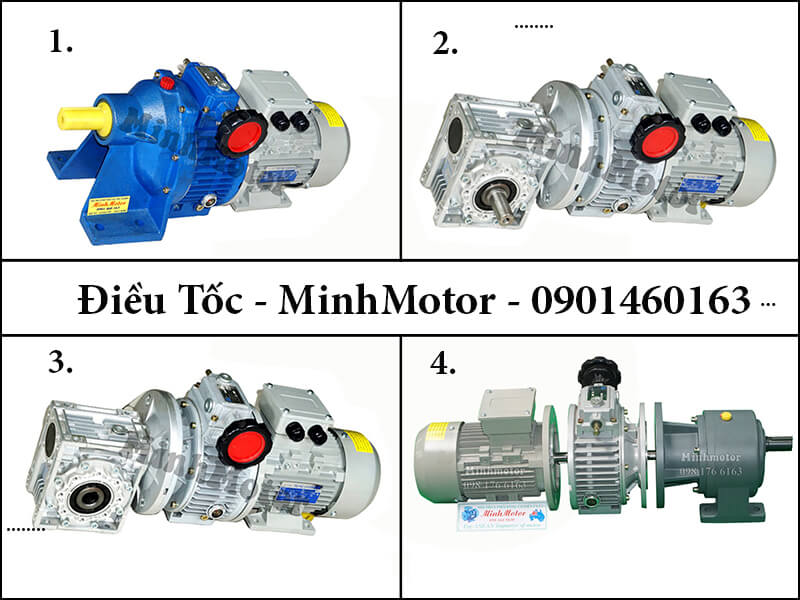

Bộ giảm tốc NMRV size 130 điều chỉnh tốc độ

Hộp số RV size 130 + hộp điều tốc cơ ULD tạo ra mô tơ biến đổi tốc độ, từ 10 tới 1000 vòng phút

Đầu giảm tốc NMRV size 130 trục đôi

Gearbox Gear reducer NMRV tạo motor giảm tốc 2 trục ra – trục đôi double shaft

Động cơ hộp số giảm tốc 2 cấp NMRV size 130

Ví dụ:

NMRV size 130 Ratio 30 (1:30) + PC sẽ thành ratio = 30 x 2.7 = 81. Tốc độ motor sẽ giảm 81 lần

Trục ra là 1400/ 81 = 17 vòng/ 1 phút

 NMRV size 130 gắn với motor thêm khớp nối giảm tốc tăng cường PC giảm thêm 2,7  lần.

Video hộp số giảm tốc NMRV thực tế hình ảnh tại kho công ty MINHMOTOR

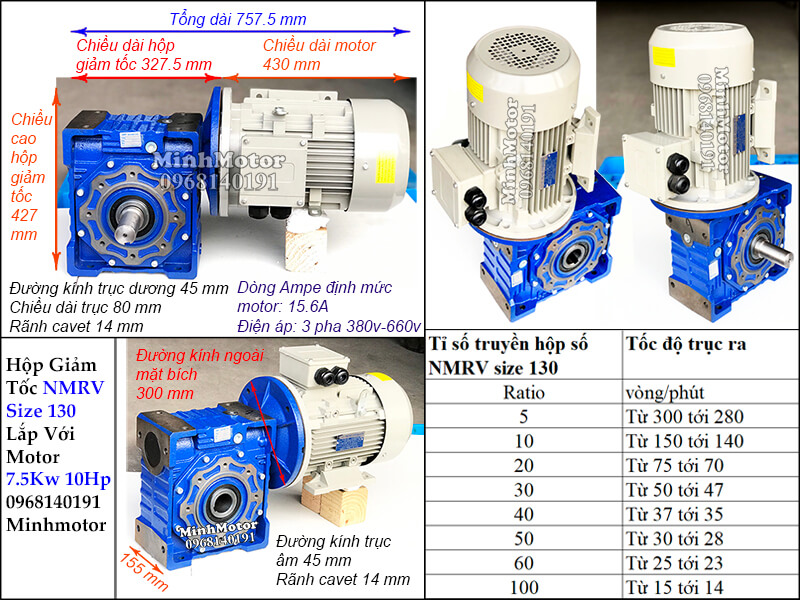

b) Bản vẽ công suất motor 7.5kw 10hp lắp với hộp số size 130 NMRV

Bản vẽ công suất motor 7.5kw 10hp lắp với hộp số size 130 NMRV

c) Bản vẽ công suất motor 2.2kw 3hp và 3kw 4hp lắp với hộp số size 130 NMRV

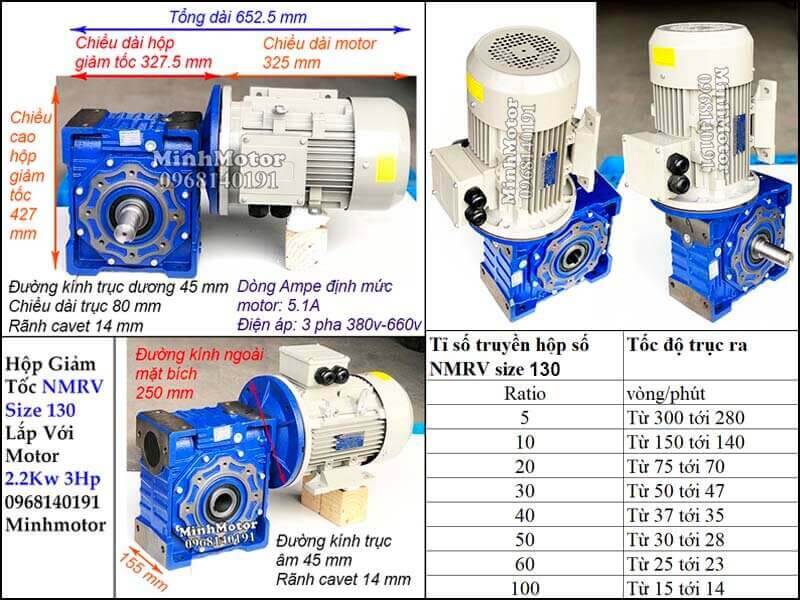

Hộp số size 130 NMRV gắn motor 2.2kw 3hp 3 ngựa

Bản vẽ công suất motor 2.2kw 3hp lắp với hộp số size 130 NMRV

Hộp giảm tốc size 130 NMRV gắn motor 3kw 4hp

Bản vẽ công suất motor 3kw 4hp lắp với hộp số size 130 NMRV

d) Bản vẽ chi tiết mọi linh kiện hộp giảm tốc size 130 NMRV

Hộp số giảm tốc NMRV size 130

5) Địa điểm bán hộp giảm tốc NMRV 50 giá tốt uy tín

  • Kinh nghiệm lâu năm: 65 năm trong ngành cơ điện cơ khí
  • Quy mô lớn: 63 tỉnh thành sử dụng motor giảm tốc nhãn hiệu MINHMOTOR
  • Bảo hành: công ty motor giảm tốc duy nhất Việt Nam có chế độ bảo hành 3 năm
  • Chất lượng: Nhà cung cấp duy nhất có chứng nhận motor đạt tiêu chuẩn chất lượng, tiết kiệm điện từ bộ khoa học, đạt đủ dải công suất 0.63kw tới 132kw

Video sản phẩm hộp giảm tốc NMRV 130
