Hộp Giảm Tốc NMRV 63

4.822 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp Giảm Tốc NMRV 63 còn gọi là Hộp Số Giảm Tốc NMRV 63, là loại hộp giảm tốc trục vít mặt bích (mặt loa) vỏ nhôm. Thiết bị sản xuất theo tiêu chuẩn Italia (Ý), giá tốt và ứng dụng lớn trong mọi ngành nghề sản xuất.

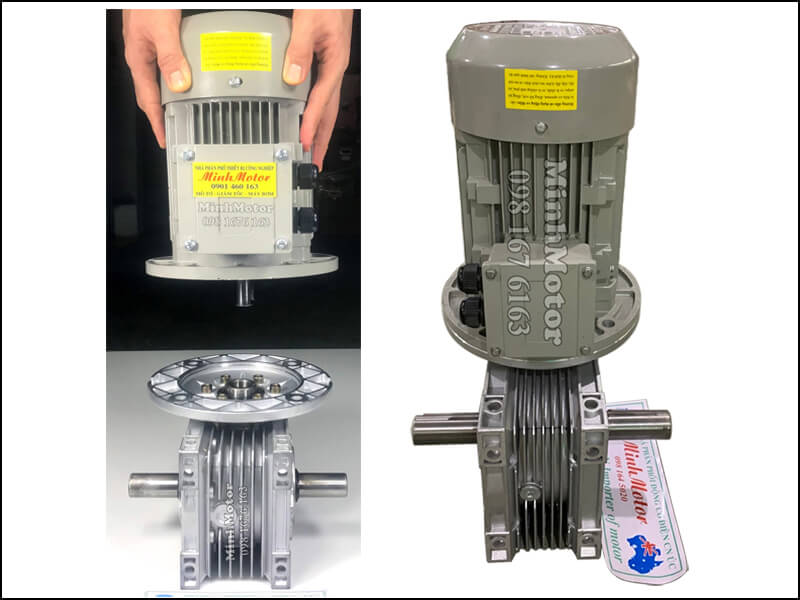

Hộp Số NMRV 63 thường được lắp với mô tơ 0.75kw 0.8kw 1HP 1 ngựa 4P mặt bích, trục mô tơ: 19mm.

1) Ứng dụng hộp giảm tốc NMRV 63

Hộp giảm tốc NMRV size 63 ứng dụng trong nhiều lĩnh vực như:

  • Công nghiệp sản xuất: hóa chất, thực phẩm, thức ăn chăn nuôi, dược phẩm
  • Hệ thống an ninh, cửa tự động
  • Xây dựng dân dụng, công nghiệp, cầu đường
  • Nông nghiệp, chăn nuôi, nuôi trồng thủy hải sản
  • Gia công cơ khí, thiết bị in màu

2) Ưu điểm hộp số giảm tốc NMRV 63

  • Cấu trúc trục vít chắc chắn, tải lực tốt
  • Tính linh hoạt cao, lắp đặt được với nhiều hệ thống máy móc
  • Độ bền vượt trội, tuổi thọ thường từ 5 - 7 năm
  • Công nghệ tiên tiến tiết kiệm điện năng
  • Chất lượng đạt tiêu chuẩn cao xuất khẩu châu Âu
  • Được đánh giá cao bởi đội ngũ kỹ sư trên toàn thế giới

3) Cấu tạo hộp số NMRV 63

Hộp giảm tốc NMRV 63 có cấu tạo đặc trưng của hộp giảm tốc trục vít như sau:

  • Trục vào: Là bộ phận truyền động kết nối trực tiếp với nguồn cung cấp năng lượng, thường là động cơ điện. Trục vào làm từ thép chịu lực cao.

  • Bánh răng trục vít: được gia công chính xác theo hình vít. Đây là bộ phận trung gian chuyển động từ trục vào sang trục ra.

  • Trục ra: Là thành phần cuối cùng trong hệ truyền động của hộp giảm tốc. Trục ra có chức năng chuyển đổi và truyền lực từ hộp giảm tốc sang máy móc hoặc thiết bị cần vận hành.

  • Khung vỏ: nằm bên ngoài của hộp giảm tốc, giữ các thành phần bên trong và bảo vệ chúng khỏi các tác động bên ngoài. Khung vỏ thường được làm bằng vật liệu chất lượng cao như hợp kim nhôm hoặc hợp kim thép.

  • Bôi trơn: sử dụng mỡ hoặc dầu bôi trơn để giữ cho các bánh răng và trục hoạt động mượt mà và giảm ma sát.

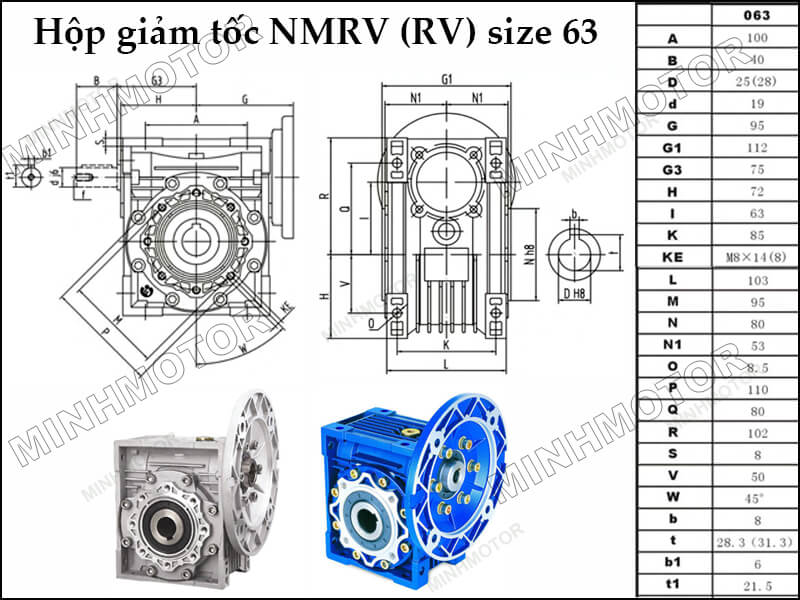

4) Thông số kỹ thuật hộp giảm tốc NMRV 63

  • Tỉ số truyền từ 1/5 tới 1/200, tốc độ trục ra từ 280 vòng phút tới dưới 1 vòng / 1 phút
  • Lắp với motor mã 80: 0.75kw 1HP 4P, 0.37kw 0.5HP 6P mặt bích
  • Vỏ nhôm gọn nhẹ xoay được 360 độ mọi tư thế lắp đặt, đưa được vào nơi diện tích chật hẹp
  • Có nhiều tiện ích lắp đặt: Kích thước nhỏ gọn, mặt bích vuông, tròn, trục dương âm tháo ra lắp vào tùy ý, linh động
  • Chạy êm với tiếng ồn thấp
  • Đa dạng chủng loại: đáp ứng được mọi nhu cầu sử dụng

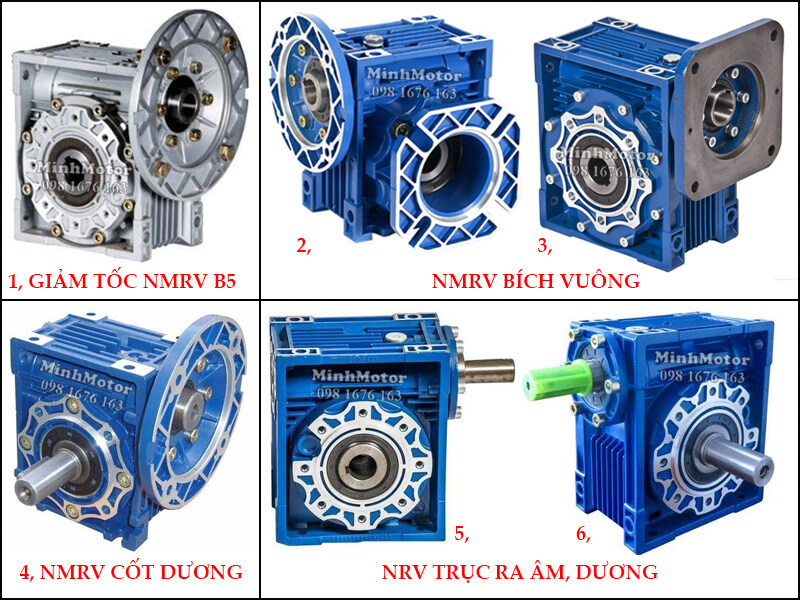

5) Phân loại hộp giảm tốc NMRV 63

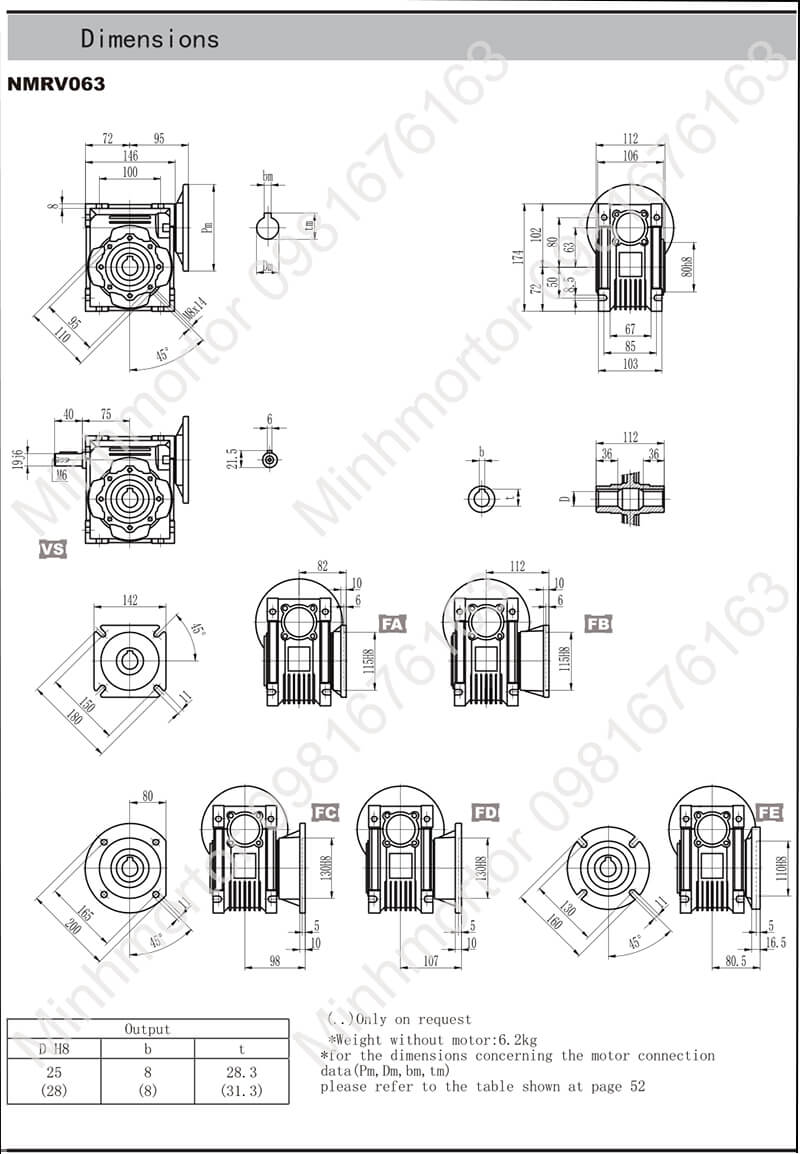

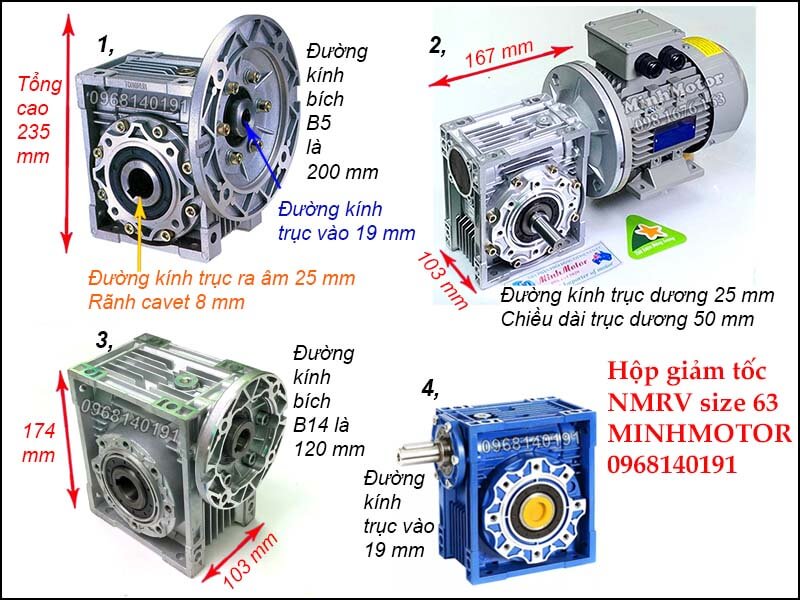

Hộp giảm tốc trục vít NMRV dễ dàng lắp đặt xoay 360 độ úp ngửa tùy ý, dễ dàng lắp đặt ở các nơi chật hẹp, không gian hạn chế. Thông số và lắp đặt xem hình dưới đây:

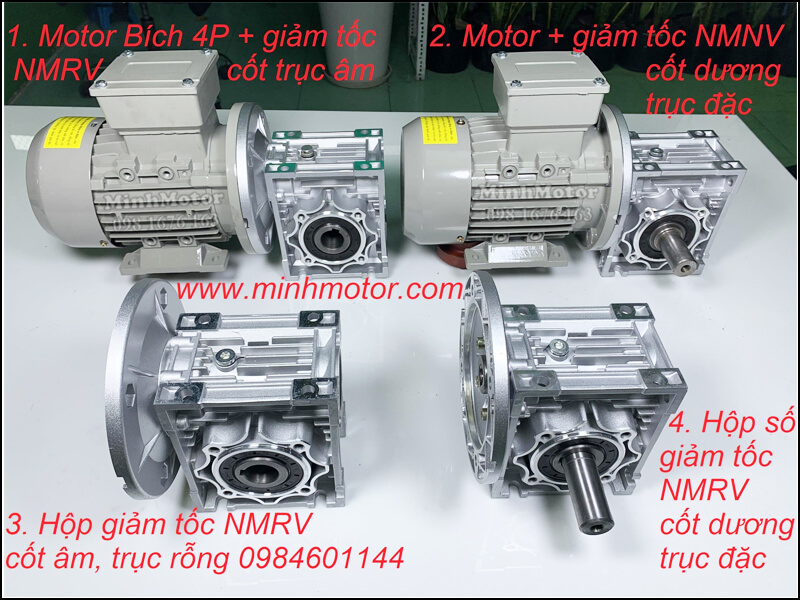

a) Hộp giảm tốc NMRV 63 trục âm mã 80

Hộp giảm tốc NMRV 63 trục âm

  • Đường kính trục ra âm: 25mm
  • Đường kính trục vào âm: 19mm
  • Đường kính mặt bích: 200mm
  • Phù hợp lắp với motor mã 80
  • Tỉ số truyền từ 1/7.5 tới 1/100

b) Hộp giảm tốc NMRV 63 trục dương mã 80 B5

Hộp giảm tốc NMRV size 63 cốt dương

  • Đường kính trục dương: 25mm
  • Chiều dài trục: 50mm
  • Phù hợp lắp với motor mã 80 (0.75kw-4P, 0.37kw-6P)

c) Hộp số giảm tốc NMRV 63 trục dương/ âm mã 90

Hộp số motor NMRV size 63 thường gắn với động cơ 1.1kw 4 pole hoặc 1.5kw 4 cực điện mặt bích

  • Trục vào: 24mm
  • Bích trục vào: 200mm
  • Đường kính trục ra âm/ dương: 25mm
  • Chiều dài trục dương ra: 50mm

Hộp giảm tốc NMRV 63 trục dương/ âm mã 90

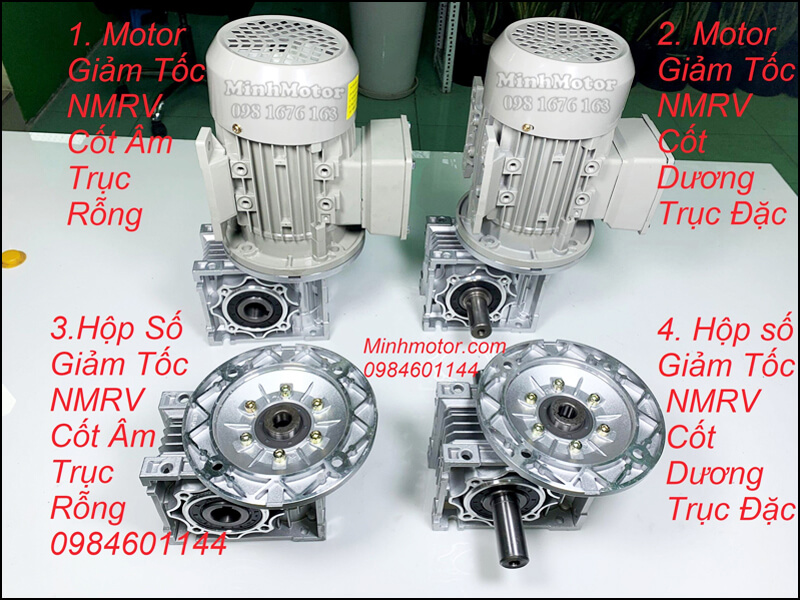

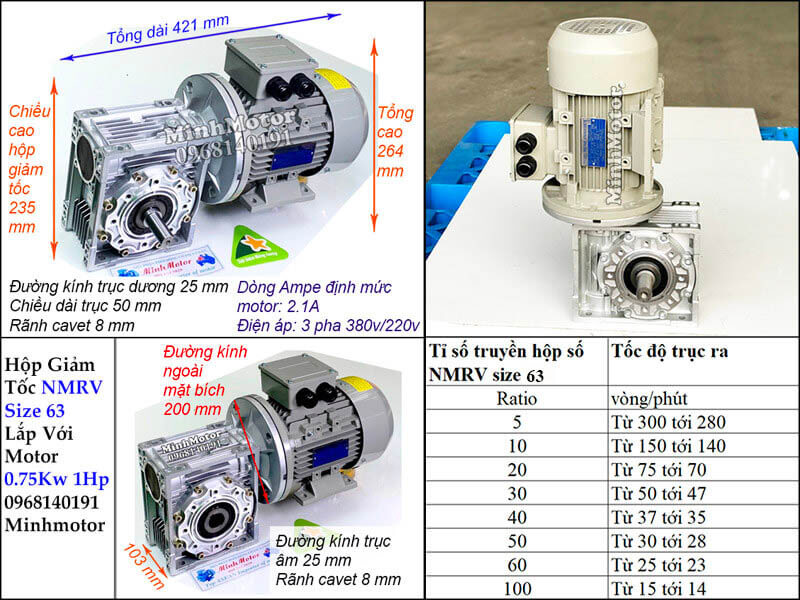

d) Hộp giảm tốc NMRV 63 gắn motor 3 pha 0.75kw

- Hộp số động cơ NMRV 63 trục âm

Được lắp với motor 3 pha mã 80

  • Tổng chiều dài: 420mm
  • Tổng chiều cao: 235mm
  • Đường kính trục âm = 25 mm
  • Tỷ số truyền nên dùng: 10-100

Hộp giảm tốc NMRV 63 motor 3 pha

- Hộp giảm tốc motor NMRV 63 trục dương

Phù hợp lắp với motor 3 pha mã 80

  • Đường kính bích motor: 200mm
  • Đường kính trục ra: 25mm
  • Chiều dài trục: 50mm
  • Tỷ số truyền ratio thường dùng: 10 đến 100

Hộp số giảm tốc NMRV 63 trục dương

e) Hộp giảm tốc NMRV 63 gắn motor 3 pha 1.1kw tải nhẹ

- Hộp giảm tốc động cơ NMRV 63 trục âm 3 pha 1.1kw tải nhẹ

  • Tổng chiều dài: 426mm
  • Tổng chiều cao: 195mm
  • Đường kính trục = 25 mm
  • Tỷ số truyền nên dùng: 10-100

- Hộp số giảm tốc NMRV 63 trục dương 3 pha 1.1kw tải nhẹ

  • Đường kính trục ra: 25mm
  • Chiều dài trục: 50mm
  • Tỷ số truyền ratio thường dùng: 10 đến 100
  • Tổng chiều dài: 426mm
  • Chiều cao hộp số: 195mm (Hộp cực điện động cơ có thể linh hoạt khi lắp đặp)

f) Hộp giảm tốc NMRV 63 gắn motor 3 pha 1.1kw

- Hộp số giảm tốc NMRV 63 trục âm

Được lắp với motor 3 pha mã 90

  • Tổng chiều dài =  462 mm
  • Đường kính trục âm= 25 mm
  • Tổng chiều cao hộp số =  235 mm

- Hộp số giảm tốc NMRV 63 trục dương

Phù hợp lắp với motor 3 pha mã 80

  • Đường kính bích motor: 200mm
  • Đường kính trục ra dương: 25mm
  • Chiều dài trục: 50mm
  • Tổng chiều cao hộp số: 235mm
  • Tổng dài bộ giảm tốc: 462mm
  • Tỷ số truyền ratio thường dùng: 10 đến 100

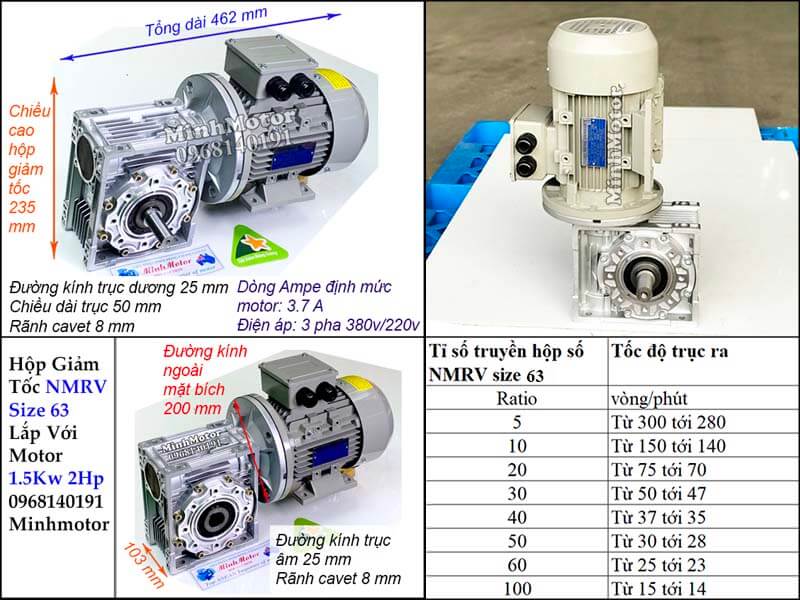

g) Hộp giảm tốc NMRV 63 gắn motor 3 pha 1.5kw

- Hộp số giảm tốc NMRV 63 trục âm

Được lắp với motor 3 pha mã 90

  • Đường kính mặt bích: 200 mm
  • Tổng chiều dài =  462 mm
  • Đường kính trục ra âm= 25 mm
  • Tổng chiều cao = 235 mm

- Hộp số giảm tốc NMRV 63 trục dương

Được lắp với motor 3 pha mã 90

  • Đường kính mặt bích: 200 mm
  • Tổng chiều dài =  462 mm
  • Đường kính trục ra= 25 mm
  • Chiều dài trục ra = 50 mm
  • Tổng chiều cao = 235 mm
  • Động cơ xuất khẩu Châu Âu siêu tiết kiệm điện
  • Hộp số giảm tốc công nghệ Iltalia, vòng bi cao cấp
  • Phớt chắn dầu SKF thương hiệu Nhật Bản

h) Hộp giảm tốc NMRV63 gắn motor 1 pha 1 HP

- Khi lắp với hộp số NMRV 63 trục âm

  • Điện áp: 1 Pha 220V
  • Đường kính âm hộp số: 25mm
  • Tổng chiều dài: 439 mm
  • Chiều cao hộp số: 235mm
  • Dòng ampe định mức 5.05 (A)

Hộp giảm tốc NMRV size 63 lắp motor điện 1 pha

- Khi lắp với hộp số NMRV 63 trục dương

  • Điện áp 1 Pha 220V
  • Đường kính âm hộp số: 25mm
  • Tổng chiều dài: 439 mm
  • Chiều dài trục 50mm
  • Đường kính mặt bích vào động cơ: 200mm
  • Dòng ampe định mức 5.05 (A)

Hộp giảm tốc NMRV size 63 lắp motor điện 1 pha

i) Hộp giảm tốc NMRV63 gắn motor 1 pha 1.5 HP

- Khi lắp motor 1.1kw với hộp số NMRV 63 trục âm

  • Đường kính âm hộp số: 25mm
  • Đường kính bích: 200 mm
  • Tổng chiều dài: 458 mm
  • Chiều cao hộp số: 235mm

- Khi lắp motor 1.1kw với hộp số NMRV 63 trục dương

  • Đường kính hộp số: 25mm
  • Đường kính bích: 200 mm
  • Tổng chiều dài: 458 mm

k) Hộp giảm tốc NMRV63 gắn motor 1 pha 2HP 1.5kW

- Khi lắp motor 1.5kw với hộp số NMRV 63 trục âm

  • Đường kính âm hộp số: 25mm
  • Đường kính bích: 200 mm
  • Tổng chiều dài: 458 mm
  • Tổng chiều cao hộp số: 235mm
  • Dòng ampe định mức 9.7 (A)

- Khi lắp với hộp số NMRV 63 trục dương

  • Đường kính âm hộp số: 25mm
  • Chiều dài trục: 50 mm
  • Đường kính bích: 200 mm
  • Tổng chiều dài: 457 mm
  • Dòng ampe định mức 9.7 (A)
  • Tỉ số truyền: 1/5 tới 1/100

Video sản phẩm thực tế hộp số giảm tốc NMRV 63

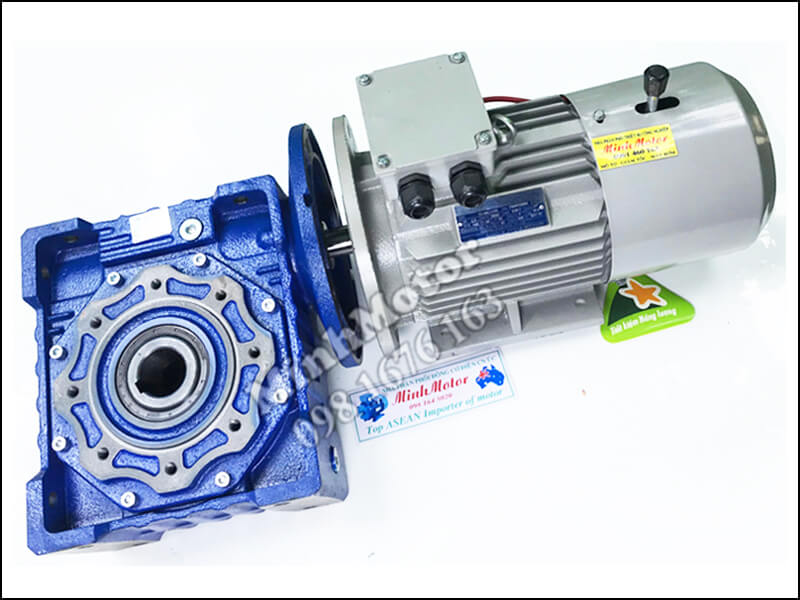

l) Hộp số NMRV size 63 lắp motor có phanh

Phanh thắng giúp cơ cấu truyền đồng ngừng ngay khi ngắt điện, đảm bảo sự an toàn.

- Khi lắp với hộp số NMRV 63 cốt âm

Lắp với motor phanh 0.75kw mã 90 thông số như sau:

Hộp số NMRV size 63 lắp motor có phanh

- Khi lắp với hộp số NMRV 63 cốt dương:

Hộp số NMRV size 63 lắp motor có phanh

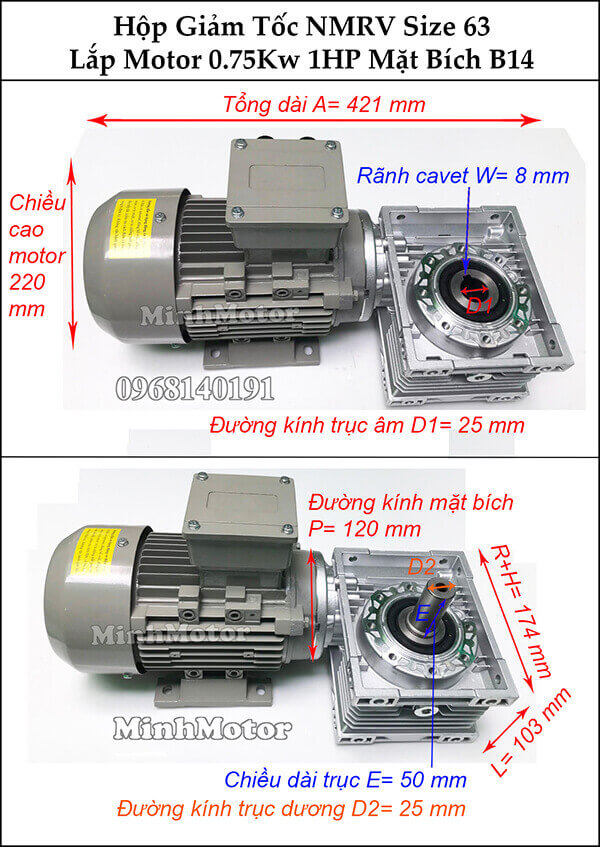

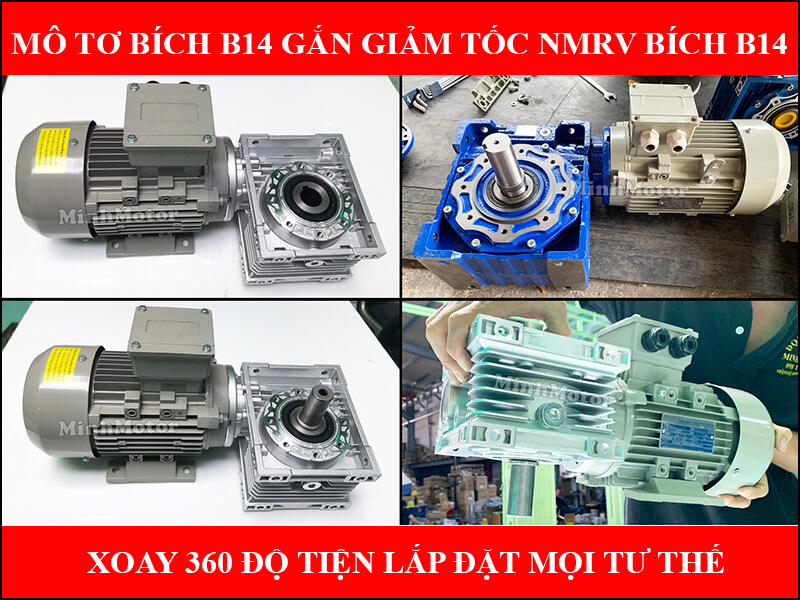

m) Hộp số giảm tốc NMRV 63 bích nhỏ B14

Hộp số NMRV bích B14 với kích thước nhỏ gọn dễ dàng lắp đặt ở các địa hình khó phù hợp mới motor B14 mã 80

  • Đường kính bích hộp số: 120mm
  • Đường kính trục ra 25mm
  • Tỷ số truyền ratio hay dùng: i =10 đến i = 100

Hộp số giảm tốc NMRV 63 bích nhỏ B14

Lắp trục ra đường kính trục 25mm, có thông số như hình sau:

Hộp số giảm tốc NMRV 63 bích nhỏ B14

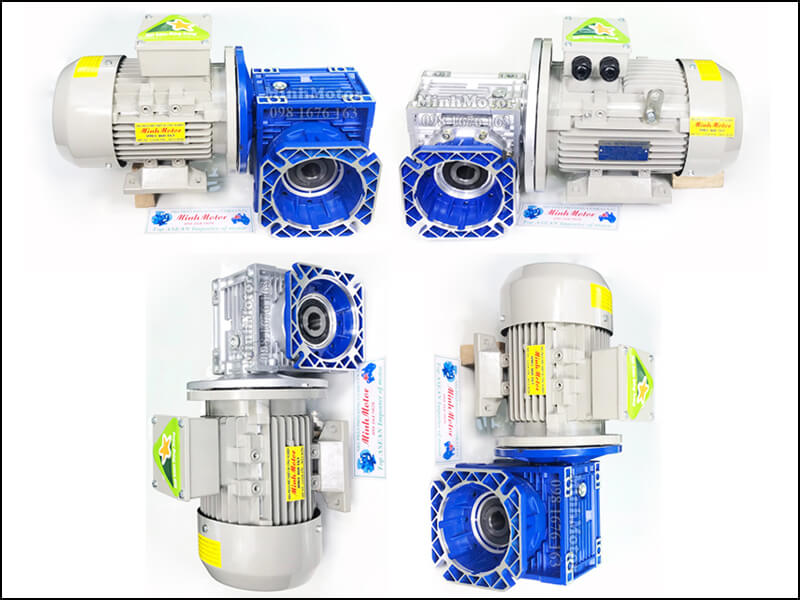

n) Hộp số NMRV 63 trục ra bích vuông

* Lắp với Hộp số NMRV 63 bích vuông trục ra cốt âm

Thường lắp với motor mã 80 công suất 0.75kw 4 pole như sau:

  • Kích thước bích vuông trục ra: 142x142mm
  • Đường kính trục ra: 25mm

* Lắp với Hộp số NMRV 63 bích vuông trục ra cốt dương

Thường lắp với motor mã 80 công suất 0.75kw 4 pole như sau:

  • Kích thước bích vuông trục ra: 142x142mm
  • Đường kính trục ra: 25mm

p) Hộp giảm tốc NMRV size 63 trục vào vuông góc

Hộp giảm tốc trục vào 19mm, bích vuông 130x130mm, trục ra vuông góc 25mm

Hộp giảm tốc NMRV size 63 trục vào vuông góc

Video chi tiết về hộp số NMRV 63 trục vào vuông góc
