Hộp Giảm Tốc NMRV

Hộp giảm tốc NMRV còn gọi là hộp số giảm tốc NMRV hay hộp số NMRV, đây là thiết bị làm chậm đi tốc độ motor điện. Trong quá trình tốc độ chậm lại, hộp số NMRV giúp lực tải lực kéo lớn hơn, khỏe hơn và làm được nhiều việc nặng.

Nội dung

1) Ứng dụng hộp giảm tốc NMRV
2) Ưu điểm hộp giảm tốc NMRV
3) Cấu tạo hộp giảm tốc NMRV
4) Nguyên lý hoạt động hộp giảm tốc NMRV
5) Phân loại hộp giảm tốc NMRV
6) Công thức tính lực momen, trọng tải hộp số NMRV

1) Ứng dụng hộp giảm tốc NMRV

Sản xuất băng tải máy khuẩy máy trộn
Làm máy tời nâng hạ công suất dưới 11kw, trọng tải dưới 2 tấn
Sản xuất khẩu trang, vắc xin
Làm máy chế biến thực phẩm
Máy sàng cát, đá xây dựng, phân loại quặng kim loại

Tổng hợp các kích thước thông dụng của hộp giảm tốc NMRV trục âm

2) Ưu điểm hộp giảm tốc NMRV

Là loại hộp giảm tốc trục vít bán chạy, phổ biến ở Việt Nam
Kích thước nhỏ gọn, dễ lắp đặt và vận hành
Cấu trúc hộp chắc chắn, chống va đập tốt
Linh phụ kiện dễ tìm kiếm và thay thế khi có hỏng hóc
Trục vít - bánh răng ăn khớp giúp giảm ma sát, vận hành êm, hiệu suất cao

Tổng hợp các kích thước thông dụng của hộp giảm tốc NMRV trục dương

3) Cấu tạo hộp giảm tốc NMRV

Gồm có trục vít (guồng xoắn) và bánh răng bằng hợp kim thép – đồng (còn gọi là bánh vít)
Vỏ hộp số động cơ NMRV size 30, 40, 50, 63 , 75, 90 làm bằng vỏ nhôm để có thể lắp đặt trên cao. Lắp được motor 0.18kw tới 3kw
Vỏ hộp số RV size 110, 130, 150 được làm từ vỏ gang, để tải được nặng hơn, thường gắn động cơ 4kw tới 7.5kw
Size của hộp số NMRV là khoảng cách từ tâm trục ra tới tâm trục vào.

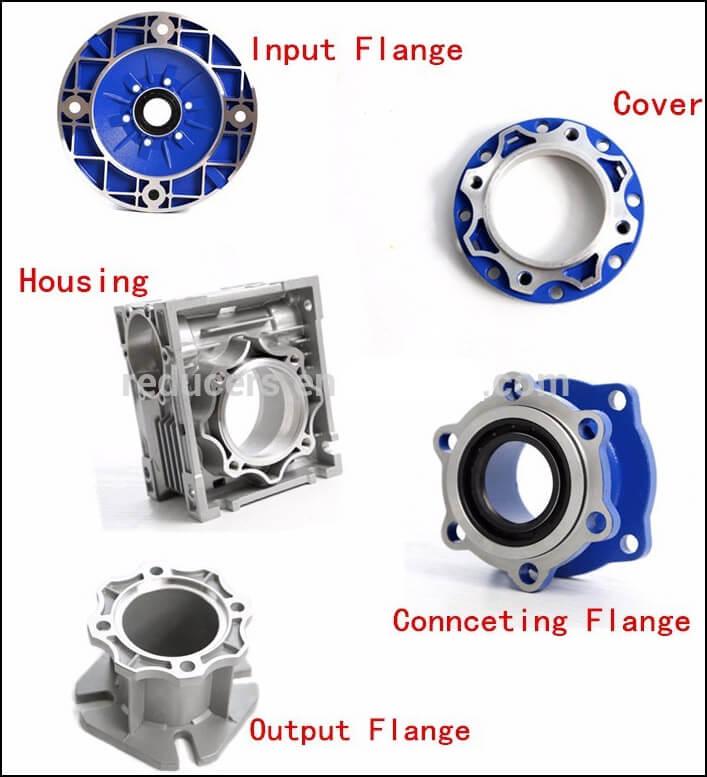

Cấu tạo hộp giảm tốc NMRV

4) Nguyên lý hoạt động hộp giảm tốc NMRV

Hộp giảm tốc động cơ NMRV hoạt động dựa trên nguyên lý truyền động qua trục vít và bánh răng như sau:

Trục vít là một thanh có hình dạng xoắn ốc, còn bánh răng có các rãnh khớp với hình dạng của trục vít

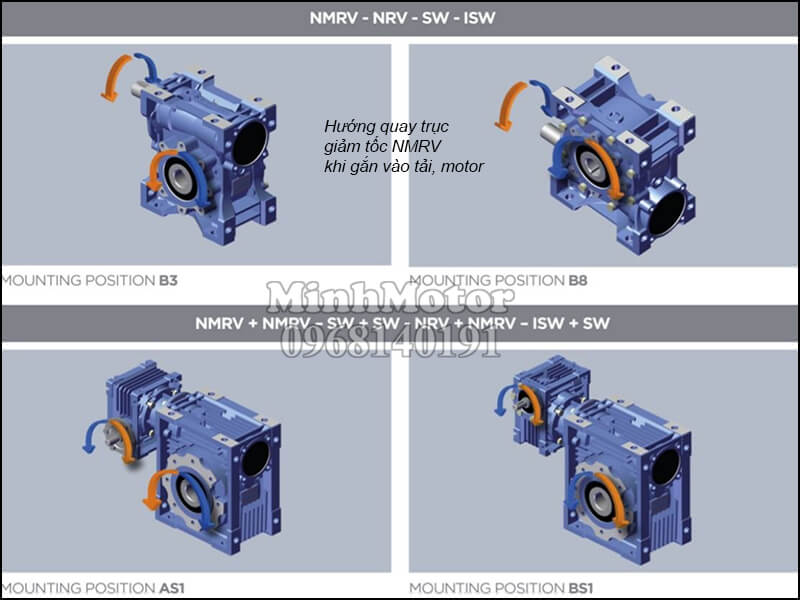

Khi trục vít quay, nó sẽ làm cho bánh răng quay theo với tốc độ chậm hơn
Tỷ số truyền của hộp giảm tốc trục vít NMRV được xác định bởi số vòng quay của trục vít trên một vòng quay của bánh răng.
Tỷ số truyền càng cao thì tốc độ đầu ra của hộp giảm tốc càng chậm và mô-men xoắn đầu ra càng lớn.

5) Phân loại hộp giảm tốc NMRV

a) Các loại hộp giảm tốc NMRV theo loại trục

Theo trục ra thì có loại trục âm – trục rỗng, cốt âm (hình 1, 3 dưới đây) và loại cốt dương, trục đặc (hình 4)
Theo thiết kế mặt bích: có loại B5 mặt bích lớn (hình 1), và mặt bích vuông (hình 2,3)

Các loại hộp giảm tốc NMRV

Ngoài ra còn có loại mặt bích B14 nhỏ gọn, như ảnh số 4 dưới đây

Hộp giảm tốc NMRV gắn motor B14

b) Các loại hộp giảm tốc NMRV theo tỉ số truyền

Có các loại hộp giảm tốc motor 1 cấp, tỉ số truyền = 5 tới 100 lần và loại 2 cấp ratio cao nhất là tới 10 000 lần. Dưới đây là hộp giảm tốc NMRV 2 cấp giảm tốc độ từ 150 đến 3600 lần

Hộp số NMRV 2 cấp gắn motor
