Hộp Số Giảm Tốc NMRV size 50

1.625 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp Số Giảm Tốc NMRV có tên gọi khác là RV. Là loại hộp giảm tốc trục vít mặt bích (mặt loa), nó có cấu tạo bên ngoài hộp vuông mới lạ ứng dụng trong ngành gia công kim loại, công nghiệp xi măng, chế biến gỗ.

Giảm tốc NMRV size 50 thường lắp với mô tơ 0.37kw 0.5HP 1/2 ngựa 4P mặt bích; trục mô tơ: 14mm

Nội dung



1) Thông số kĩ thuật giảm tốc NMRV size 50

  • Trọng lượng tương đối nhẹ, sức mạnh vượt trội
  • Hiệu suất tản nhiệt cao, có tuổi thọ lại dài lâu, không gây tiếng ồn.
  • Xoay được 360 độ dễ dàng kết nối với động cơ.

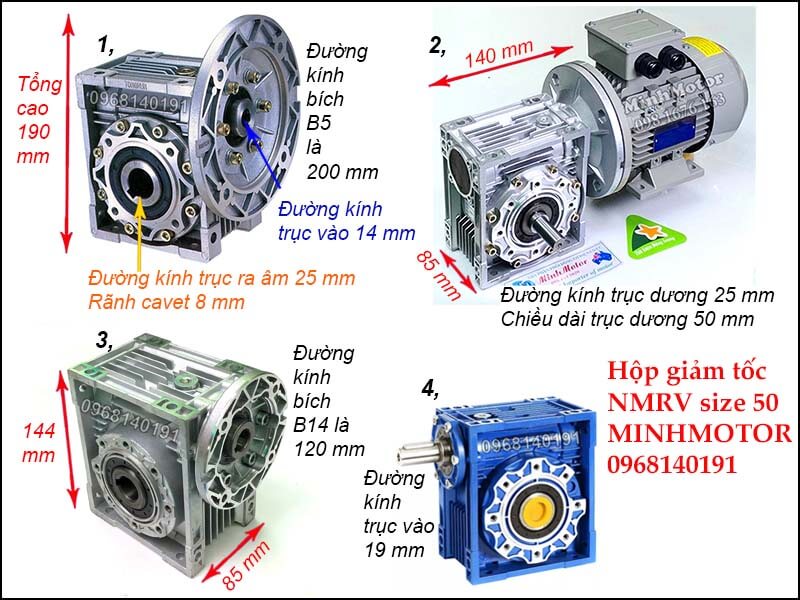

  • Kích cỡ đa dạng: NMRV size 50

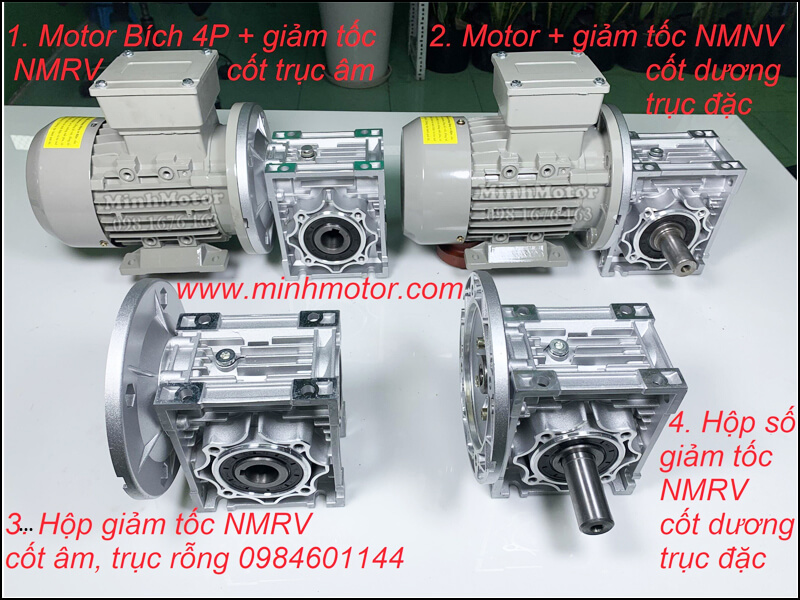

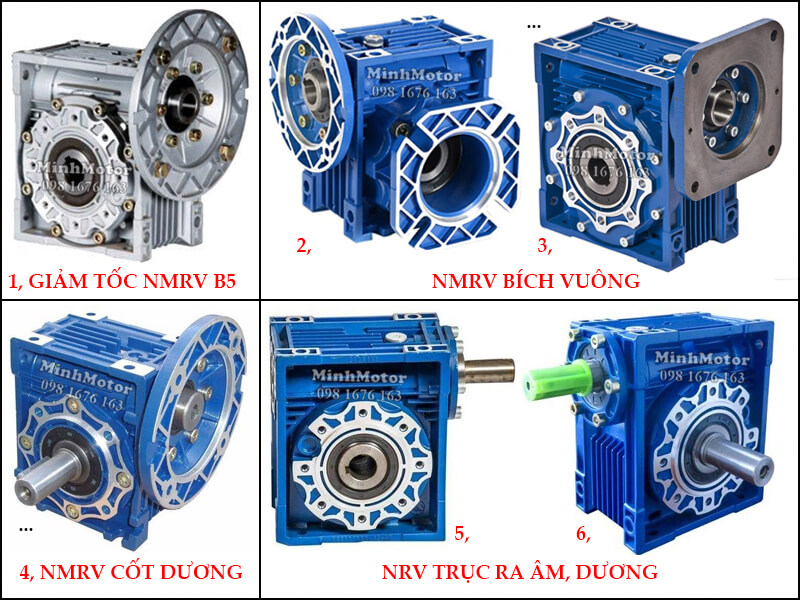

Hộp Số Giảm Tốc NMRV size 50 NMRV B5, NMRV Bích vuông, NMRV cốt dương, NRV Trục ra âm dương

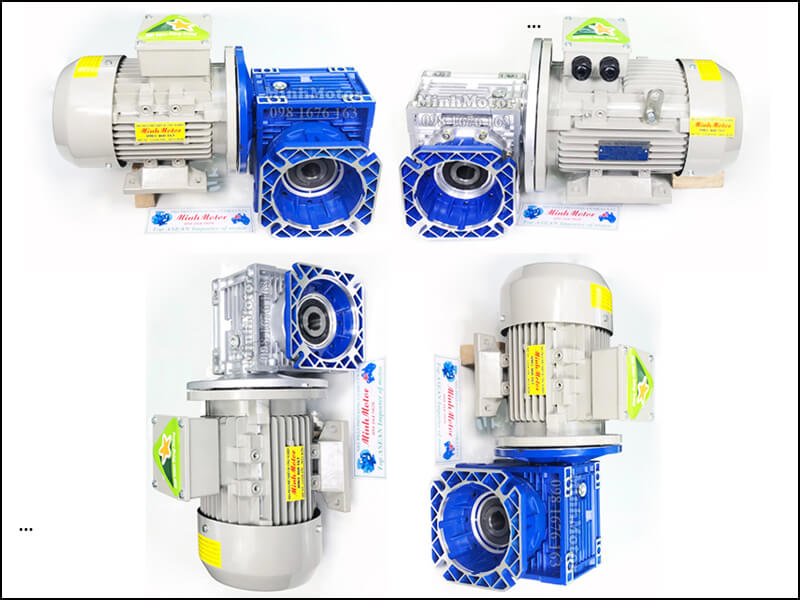

2) Phương pháp lắp đặt – ứng dụng giảm tốc NRMV size 50 trong thực tế

a) Hộp Số RV B5 mặt bích + Motor mặt bích B5 theo phương ngang

Tiện dụng trong băng tải

Hộp Số RV B5 mặt bích size 50 + Motor mặt bích B5 theo phương ngang

b) Hộp Số NMRV size 50 gắn động cơ 0.37kw 0.5HP B5 theo phương dựng đứng

Tiện dụng trong diện tích hẹp

Hộp Số NMRV size 50 gắn động cơ 0.37kw 0.5HP 0.5 Ngựa B5 theo phương dựng đứng

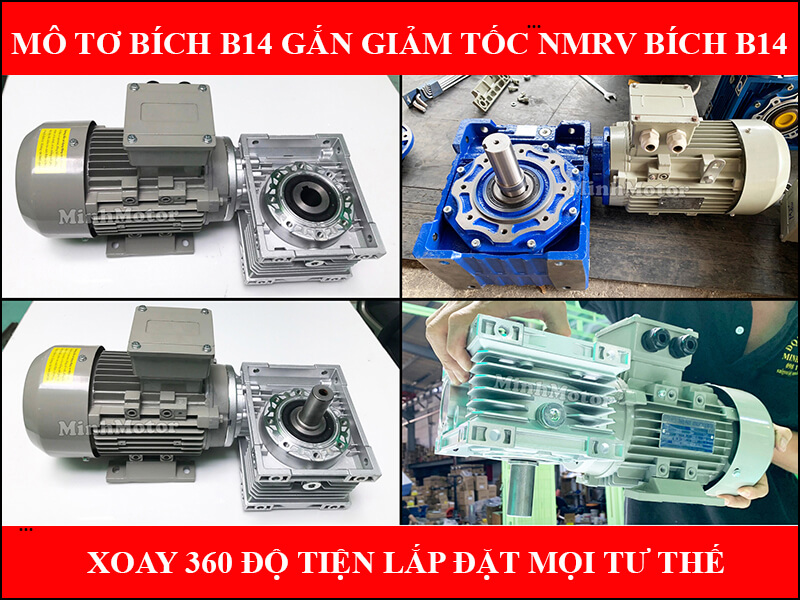

c) Giảm Tốc RV size 50 gắn mô tơ bích  B14, mặt bích nhỏ gọn cho phép lắp đặt siêu đa năng

Giảm Tốc RV size 50 gắn mô tơ bích  B14, mặt bích nhỏ gọn cho phép lắp đặt siêu đa năng

d) Hộp giảm tốc RV size 50 mặt bích vuông ở trục ra, tạo sự vững chãi chống bị rung sốc.

Hộp giảm tốc RV size 50 có mặt bích vuông ở trục ra, tạo sự vững chãi chống bị rung sốc

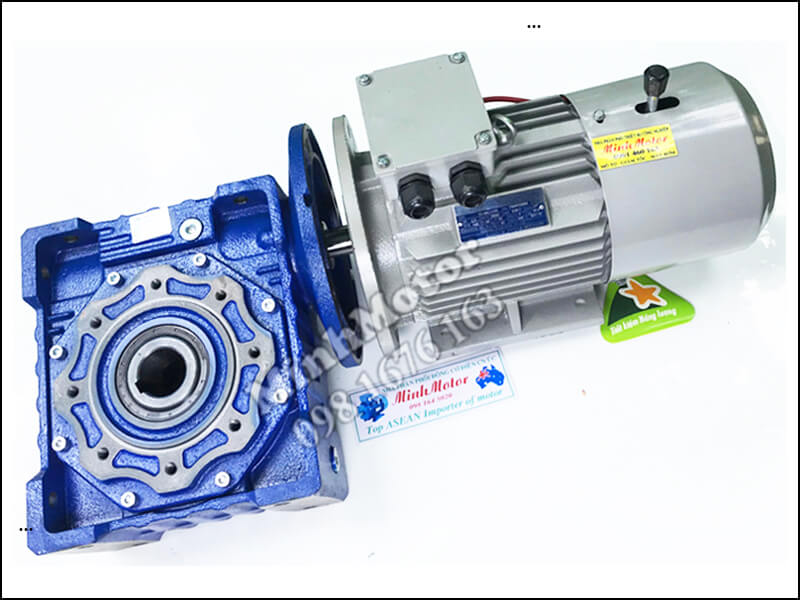

e) Giảm Tốc RV Liền motor phanh từ

Nếu gắn trục dương vào, có thể hướng trục ngửa lên trên trời hoặc úp xuống dưới mặt đất. Phanh thắng DC giúp cơ cấu truyền đồng ngừng ngay khi ngắt điện, rất an toàn.

Giảm Tốc RV Liền motor phanh từ

f) Hộp giảm tốc NMRV size 50 bích vuông ở trục vào kết nối với motor mini – mô tơ servo, mô tơ bước, step motor

Thường gặp trong điện tự động robot hóa

Hộp giảm tốc NMRV size 50 bích vuông ở trục vào kết nối với motor mini – mô tơ servo, mô tơ bước, step motor

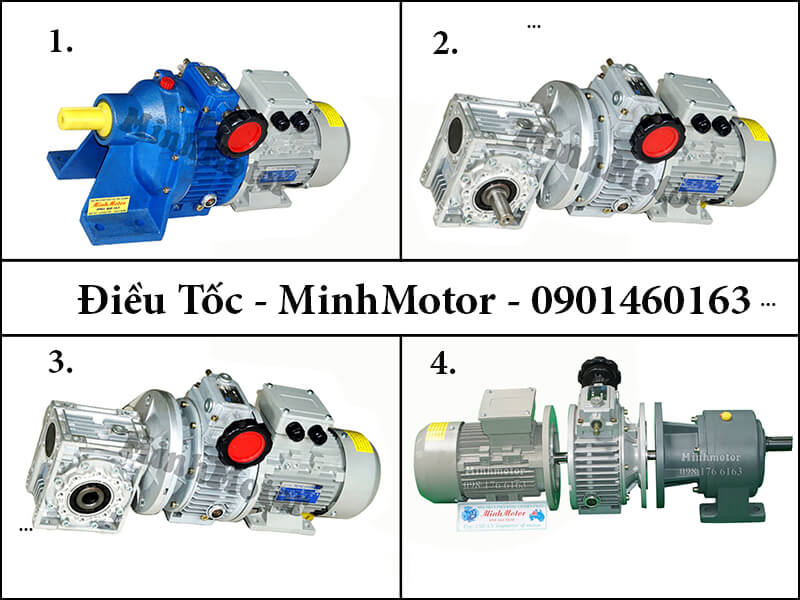

g) Hộp số RV + hộp điều tốc cơ ULD tạo ra mô tơ biến đổi tốc độ, từ 10 tới 1000 vòng phút

Hộp số RV + hộp điều tốc cơ ULD tạo ra mô tơ biến đổi tốc độ, từ 10 tới 1000 vòng phút

h) Gearbox Gear reducer NMRV tạo motor giảm tốc 2 trục ra – trục đôi double shaft

Gearbox Gear reducer NMRV tạo motor giảm tốc 2 trục ra – trục đôi double shaft

i) NMRV size 50 gắn với motor thêm khớp nối giảm tốc tăng cường PC giảm thêm 2,7  lần, ví dụ:

NMRV size 50 Ratio 60 (1:60) + PC sẽ thành ratio = 60 x 2.7 = 162. Tốc độ mô tơ sẽ giảm 162 lần.

Trục ra là 1400/ 135 = 8.6 vòng/ 1 phút

NMRV size 50 gắn với motor thêm khớp nối giảm tốc tăng cường PC giảm thêm 2,7  lần

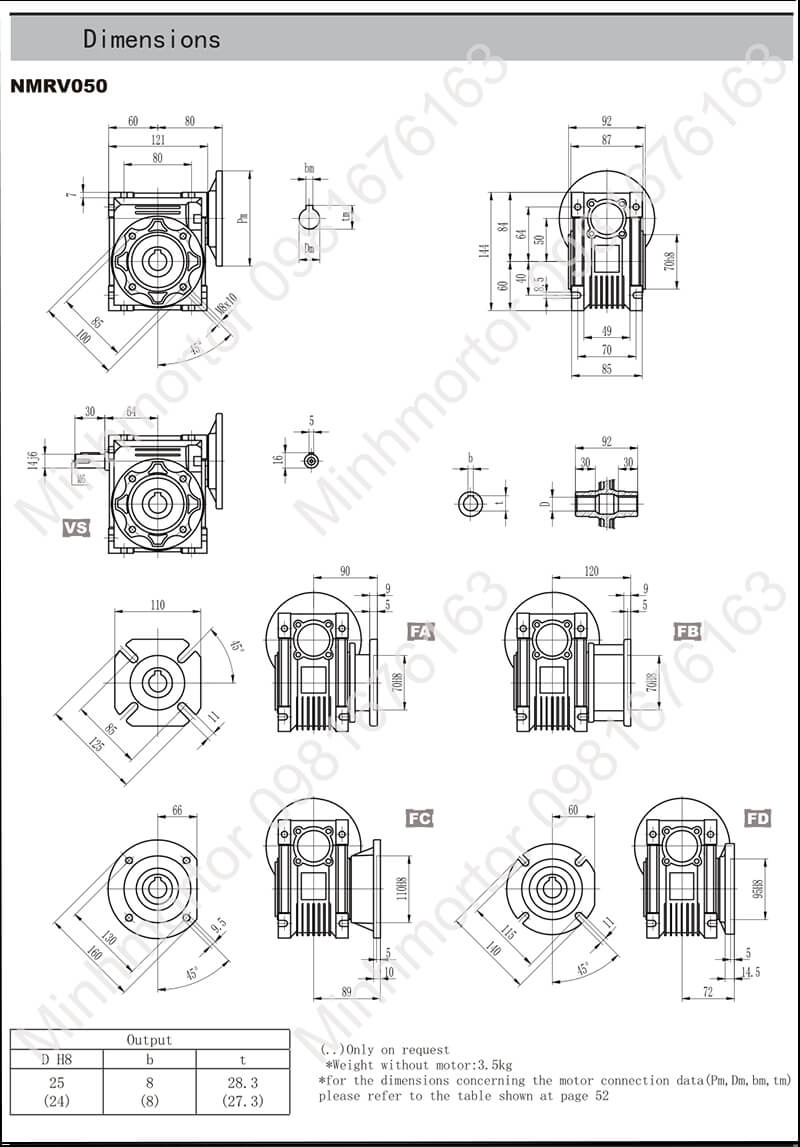

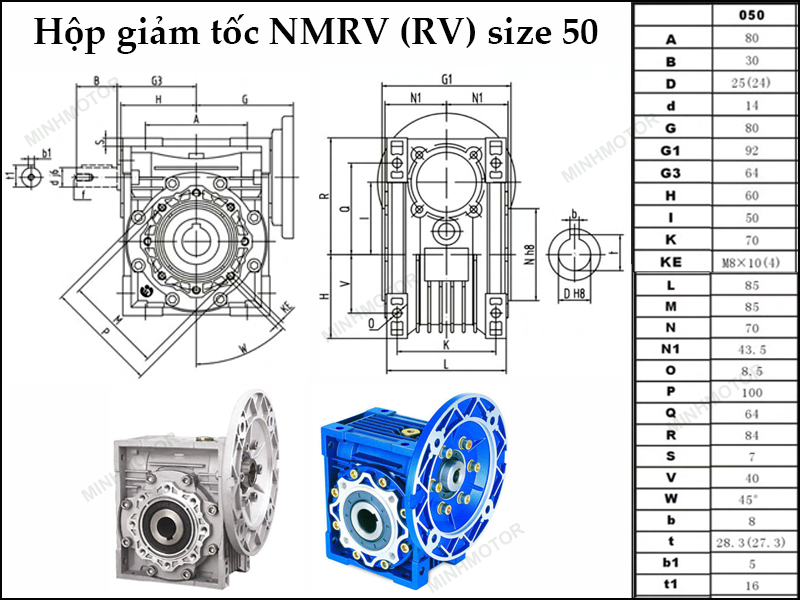

3) Bản vẽ kỹ thuật hộp giảm tốc NMRV 50 trục âm còn gọi là NMRV size 50 mặt bích

  • Khoảng cách giữa trục ra và trục vào: 50mm
  • Đường kính trục cốt lỗ vào: 14 mm
  • Đường kính cốt trục ở lỗ ra: 25 mm

 Bản vẽ kỹ thuật hộp giảm tốc NMRV 50 trục âm còn gọi là NMRV size 50 mặt bích

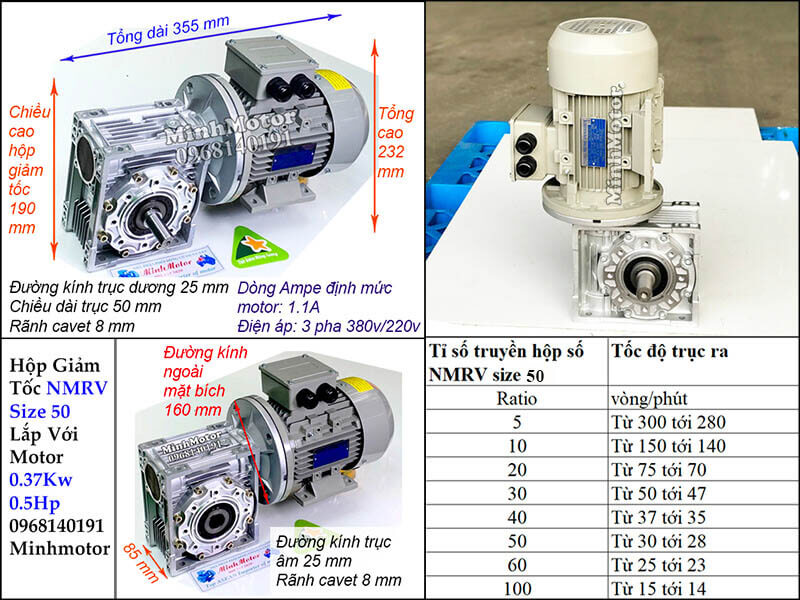

4) Thông số kỹ thuật khi gắn motor 0.37kw 0.5HP mặt bích B5 + hộp số NMRV 50

  • Tổng chiều dài giảm tốc  + motor: A =  355 mm
  • Tổng chiều cao B = 232 mm
  • Đường kính trục ra E = 25 mm

 Thông số kỹ thuật khi gắn motor 0.37kw 0.5HP 0.5 ngựa mặt bích B5 + hộp số NMRV 50

  • F: chiều dài trục ra – trục dương của hộp số: 50 mm
  • Đường kính trục âm vào hộp số = đường kính trục mô tơ = 14 mm
  • Dòng điện ampe định mức: 1.1 (A)



5) Các lựa chọn tỉ số truyền giảm tốc RV size 50

  • Ratio 10, tỉ số truyền 10, 1:10 thì tốc độ trục ra là 1400 / 10 = 140 vòng phút
  • Ratio 20, tỉ số truyền 20, 1:20 thì tốc độ trục ra là 1400 / 20 = 70 vòng phút
  • Ratio 30, tỉ số truyền 30, 1:30 thì tốc độ trục ra là 1400 / 30 = 47 vòng phút
  • Ratio 60, tỉ số truyền 60, 1:60 thì tốc độ trục ra là 1400 / 60 = 23 vòng phút
  • Ratio 80, tỉ số truyền 80, 80 thì tốc độ trục ra là 1400 / 80 = 17 vòng phút
