Hộp Giảm Tốc NMRV 90

7.338 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp Giảm Tốc NMRV 90 còn gọi là Hộp số giảm tốc NMRV 90, hộp số NMRV 90 vỏ nhôm. Thiết bị sản xuất theo công nghệ Italia (Ý), giá cả hợp lý và ứng dụng lớn trong mọi ngành nghề sản xuất. Hộp giảm tốc trục vít NMRV 90 thường lắp với motor 2.2kw 3HP 3 ngựa 3P mặt bích; trục motor: 28 mm

1) Ứng dụng hộp giảm tốc NMRV 90

Hộp giảm tốc trục vít NMRV size 90 được ứng dụng trong nhiều lĩnh vực như:

  • Công nghiệp sản xuất: hóa chất, thực phẩm, thức ăn chăn nuôi, dược phẩm
  • Giao thông vận tải, chuyển hàng kho bãi
  • Xây dựng dân dụng, công nghiệp, cầu đường
  • Nông nghiệp, chăn nuôi, nuôi trồng thủy hải sản
  • Chế tạo các thiết bị dân dụng

2) Ưu điểm hộp số giảm tốc NMRV 90

  • Cấu trúc trục vít chắc chắn, tải lực tốt
  • Tính linh hoạt cao, lắp đặt được với nhiều hệ thống máy móc
  • Hiệu suất truyền động cao, ít tạo nhiệt và ma sát
  • Công nghệ tiên tiến tiết kiệm điện năng
  • Chất lượng đạt tiêu chuẩn xuất khẩu châu Âu
  • Được tin dùng ở hàng ngàn nhà máy trên toàn thế giới

3) Cấu tạo hộp số NMRV 90

Hộp giảm tốc NMRV 90 là loại hộp giảm tốc trục vít với cấu tạo như sau:

  • Trục vào: Là bộ phận truyền động kết nối trực tiếp với nguồn cung cấp năng lượng, thường là động cơ điện.

  • Bánh răng trục vít: Hộp giảm tốc NMRV size 90 đi kèm với bánh răng trục vít. Bánh răng trục vít được làm hình vít và là bộ phận trung gian chuyển động từ trục vào sang trục ra.

  • Trục ra: Là thành phần cuối cùng của hộp giảm tốc, có chức năng chuyển đổi và truyền lực từ hộp giảm tốc sang máy móc hoặc thiết bị cần vận hành.

  • Khung vỏ: Là bên ngoài của hộp giảm tốc, giữ các thành phần bên trong và bảo vệ chúng khỏi các tác động bên ngoài. Khung vỏ thường được làm bằng vật liệu chất lượng cao như hợp kim nhôm hoặc hợp kim thép để đảm bảo tính cứng vững và bền bỉ của hộp giảm tốc.

  • Bôi trơn: Hộp giảm tốc trục vít NMRV size 90 thường được bôi trơn với mỡ hoặc dầu bôi trơn để giữ cho các bánh răng và trục hoạt động mượt mà và giảm ma sát, đảm bảo hoạt động hiệu quả và bền bỉ trong thời gian dài.

4) Thông số kỹ thuật hộp giảm tốc NMRV 90

  • Lắp với motor mã 100: 2.2kw 3HP 4P, 3kw 4P, 1.5kw 6P mặt bích
  • Vỏ nhôm gọn nhẹ xoay được 360 độ mọi tư thế lắp đặt, đưa được vào nơi diện tích chật hẹp
  • Lắp với motor: 1 pha, 3 pha mặt bích
  • Có nhiều tiện ích lắp đặt: mặt bích tròn, vuông, trục âm dương tháo ra lắp vào tùy ý, linh động
  • Tỉ số truyền từ 1/7.5 tới 1/200, tốc độ trục ra từ 280 vòng phút tới dưới 1 vòng / 1 phút đáp ứng được muôn vàn nhu cầu.

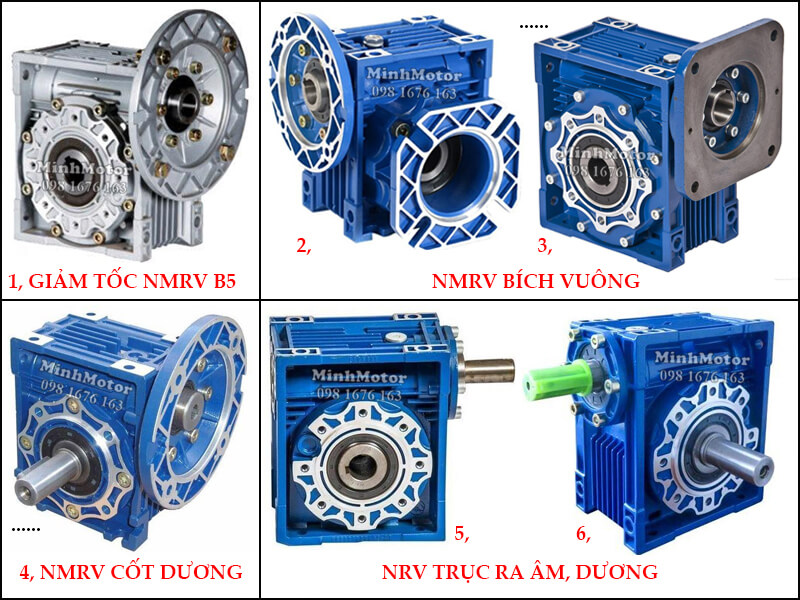

5) Phân loại hộp giảm tốc NMRV 90

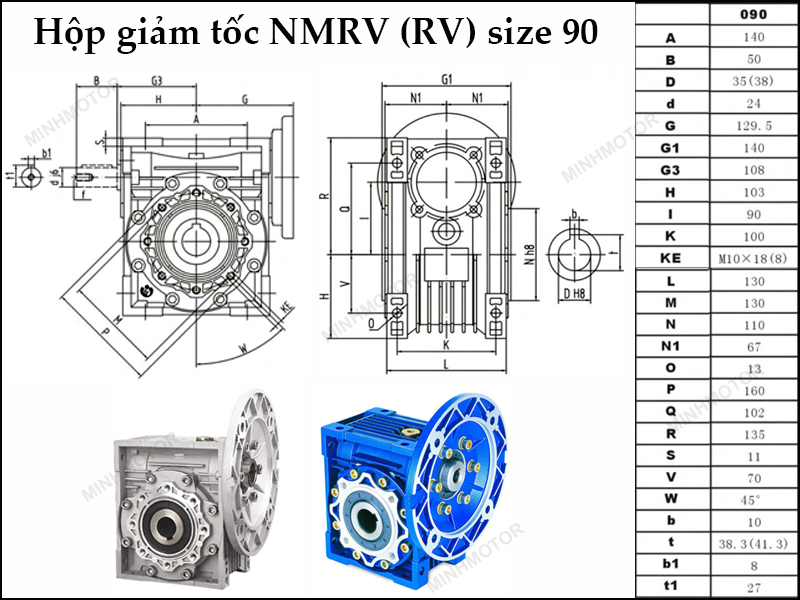

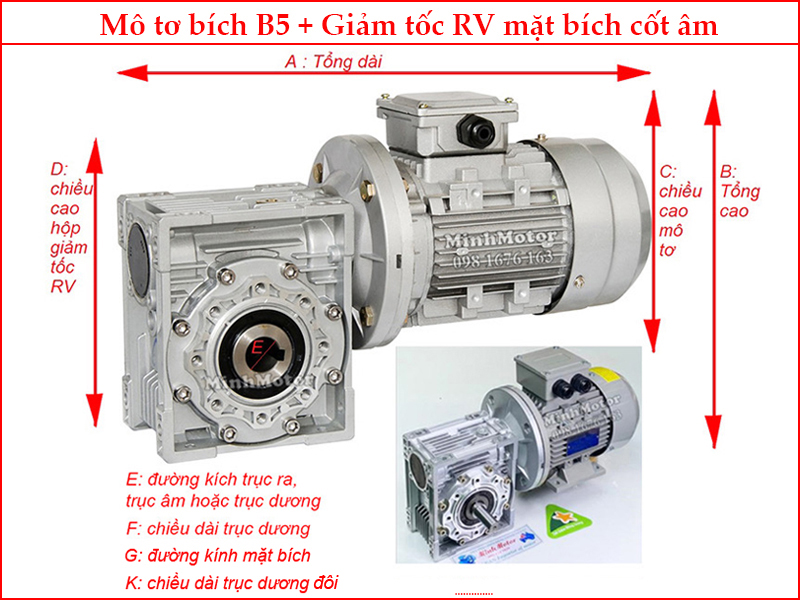

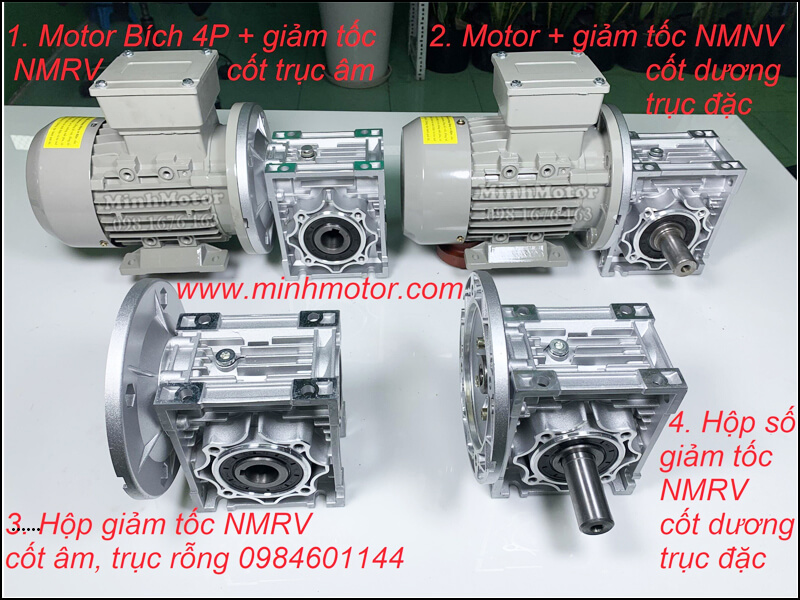

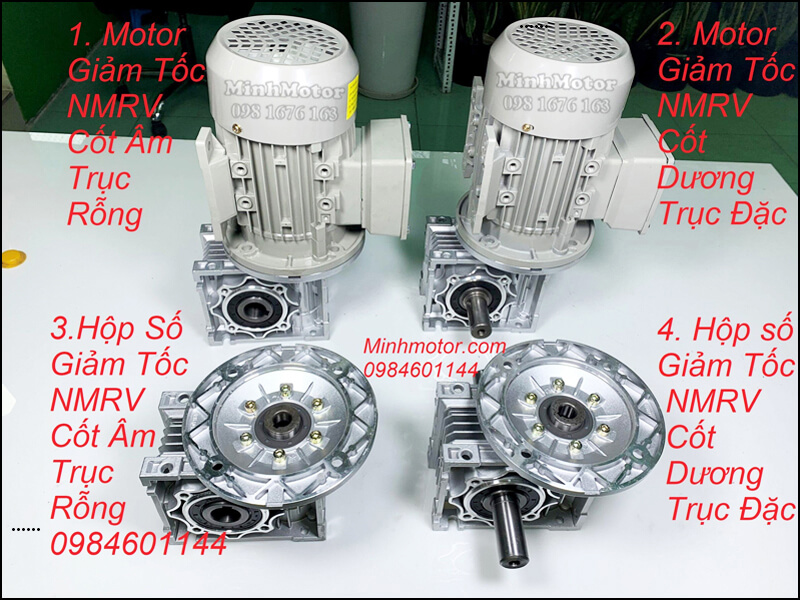

Hộp giảm tốc trục vít NMRV dễ dàng lắp đặt xoay 360 độ úp ngửa tùy ý, dễ dàng lắp đặt ở các nơi chật hẹp, không gian hạn chế. Thông số và lắp đặt xem hình dưới đây:

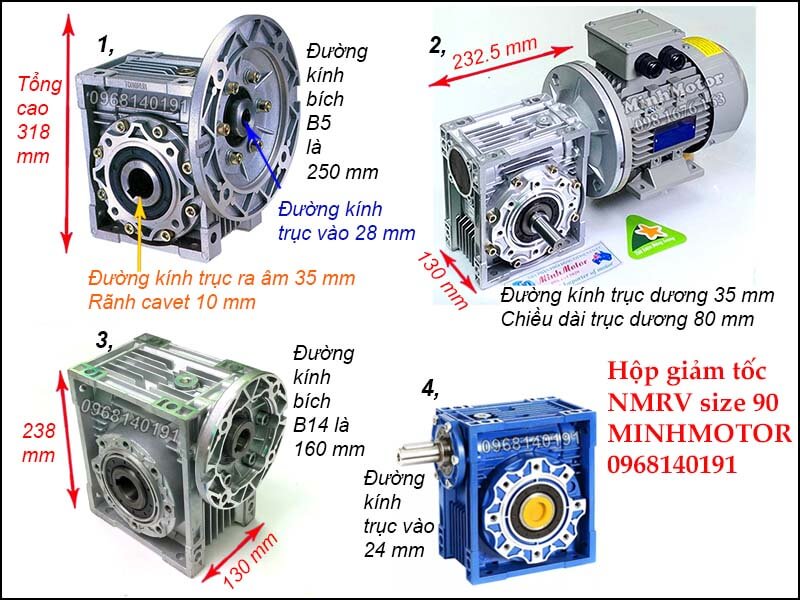

a) Hộp giảm tốc NMRV 90 trục âm mã 100, 112

  • Đường kính trục ra âm: 35 mm
  • Đường kính mặt bích: 250 mm
  • Đường kính trục vào âm: 28 mm
  • Phù hợp lắp với motor mã 100, 112
  • Tỉ số truyền thông dụng: 1/7.5 tới 1/100

b) Hộp giảm tốc NMRV 90 trục dương mã 100, 112

  • Đường kính trục dương: 35mm
  • Chiều dài trục dương: 80mm
  • Phù hợp lắp với motor mã 100 (2.2kw 4P, 3kw - 4P, 1.5kw-6P, 1.1kw -6P) và cũng có thể lắp với động cơ mã 112 (4kW-4P, 2.2kW-6P)
  • Hộp giảm tốc đạt tiêu chuẩn xuất khẩu Châu Âu, phớt chắn dầu SKF của Nhật, vòng bi bạc đạn cao cấp

c) Hộp giảm tốc NMRV 90 gắn motor 3 pha 3.7kw tải nhẹ

- Hộp số motor NMRV 90 trục âm lắp động cơ thân gọn 4kW

  • Đường kính trục ra âm: 35 mm
  • Tổng chiều cao hộp số: 263 mm (hộp cực điện xoay 380 độ, tiện lợi khi lắp đặt)
  • Tổng chiều dài bộ giảm tốc: 568 mm

- Hộp số động cơ NMRV 90 trục dương lắp động cơ thân gọn 4kW

  • Đường kính trục ra âm: 35 mm
  • Rãnh cavet: 10 mm
  • Chiều dài trục: 80 mm
  • Tổng chiều cao hộp số: 263 mm (hộp cực điện xoay 380 độ, tiện lợi khi lắp đặt)
  • Tổng chiều dài bộ giảm tốc: 568 mm

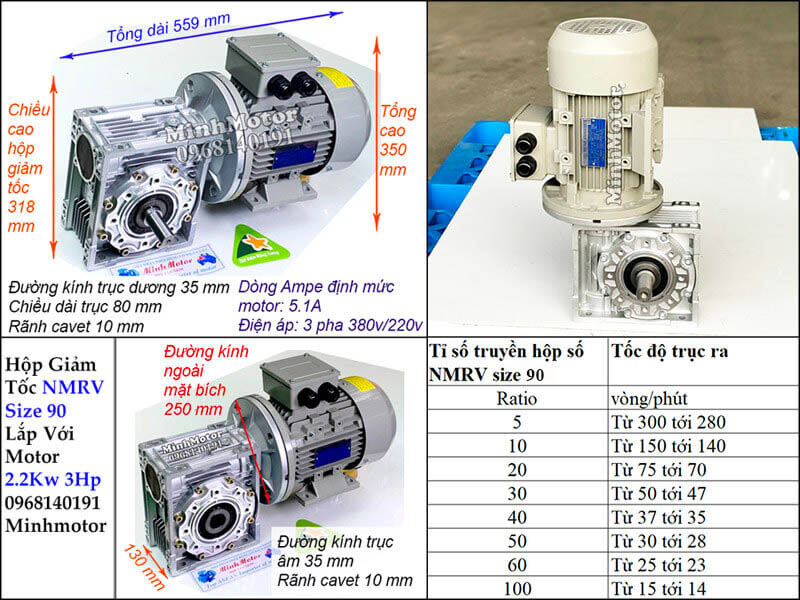

d) Hộp giảm tốc NMRV 90 gắn motor 3 pha 2.2kw

- Hộp giảm tốc motor NMRV 90 trục âm

Được lắp với motor 3 pha mã 100 (2.2kw - 4P, 3kw - 4P, 1.5kw-6P, 1.1kw-6P)

  • Tổng chiều dài hộp giảm tốc trục vít + motor: 574 mm
  • Đường kính trục âm= 35 mm
  • Tỷ số truyền nên dùng: 7.5-100
  • Tổng chiều cao hộp số: 318mm

- Hộp giảm tốc động cơ NMRV 90 trục dương

Phù hợp lắp với motor 3 pha mã 100 (2.2kw, 3kw tốc độ 4 cực, 1.5kw tốc độ 6 cực)

  • Đường kính bích motor: 250mm
  • Đường kính trục ra: 35mm
  • Chiều dài trục: 80mm
  • Rãnh cavet: 10mm
  • Tỷ số truyền ratio thường dùng: 7.5 đến 100

Nếu quý vị cần hộp số vỏ gang cho môi trường hóa chất thì mời tham khả0 mẫu sau WPDS 100 + 2.2kw

  • ĐƯờng kính trục ra: 38mm
  • Rãnh cavet: 10mm
  • Đường kính bích vào: 200mm
  • Tổng cao: 410mm
  • Tâm trục xuống mặt đất: 200mm

WPDS 100 + 2.2kw

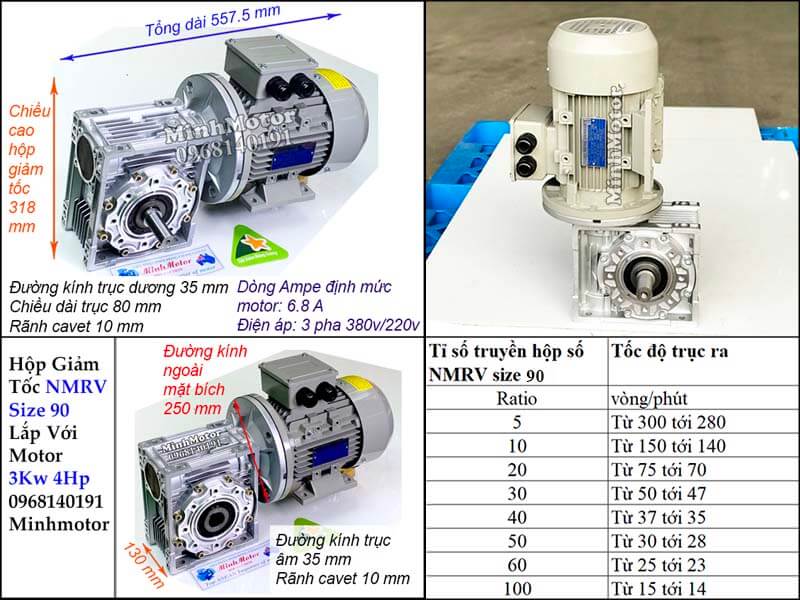

e) Hộp số giảm tốc NMRV 90 lắp 3kw

- Hộp giảm tốc NMRV 90 lắp motor 3 pha 3kw trục ra âm

  • Đường kính bích motor: 250 mm
  • Đường kính trục ra: 35 mm
  • Rãnh cavet: 10mm
  • Tổng chiều dài: 554.5 mm
  • Tỷ số truyền ratio thường dùng: 7.5 đến 100
  • Phớt chắn dầu SKF thương hiệu Nhật Bản

- Hộp giảm tốc NMRV 90 lắp motor 3 pha 3kw trục ra dương

  • Đường kính bích motor: 250mm
  • Đường kính trục ra: 35mm
  • Chiều dài trục: 80mm
  • Tổng chiều dài bộ giảm tốc + động cơ: 554.5mm
  • Tổng cao: 318mm
  • Tỷ số truyền ratio thường dùng: 7.5 đến 100

f) Hộp giảm tốc NMRV 90 liền motor 1 pha 3.7kW

- Khi lắp với hộp số NMRV 90 trục âm

  • Đường kính âm hộp số: 35mm
  • Rãnh cavet: 10mm
  • Dòng ampe định mức 22.4 (A)
  • Tổng dài: 595.5 mm
  • Tổng cao: 318mm

- Khi lắp với hộp số NMRV 90 trục dương lắp động cơ 1 pha mã 112

  • Đường kính dương hộp số: 35mm
  • Rãnh cavet: 10mm
  • Chiều dài trục dương: 80mm
  • Dòng ampe định mức 22.4 (A)
  • Tổng dài: 595.5 mm
  • Tổng cao: 318mm

g) Hộp giảm tốc NMRV 90 liền motor 1 pha 2.2kW

- Khi lắp với hộp số NMRV 90 trục âm

  • Lắp với motor điện 1 pha, 2.2kw mã 100
  • Đường kính âm hộp số: 35mm
  • Tổng chiều dài: 584.5 mm
  • Tổng cao: 318mm
  • Dòng ampe định mức 13.9 (A)

- Khi lắp với hộp số NMRV 90 trục dương với động cơ 1 pha mã 100

  • Lắp với motor điện 1 pha 220V
  • Đường kính dương hộp số: 35mm
  • Chiều dài trục 80mm
  • Tổng chiều dài: 584.5 mm
  • Tổng cao: 318mm
  • Dòng ampe định mức 13.9 (A)
  • Động cơ sản xuất theo tiêu chuẩn xuất khẩu Châu Âu, siêu tiết kiệm điện

h) Hộp giảm tốc NMRV 90 liền motor 1 pha 3kW

- Khi lắp với hộp số NMRV 90 trục âm

  • Đường kính bích motor 250mm
  • Đường kính âm hộp số: 35mm
  • Dòng ampe định mức 18.4 (A)

- Khi lắp với hộp số NMRV 90 trục dương

  • Đường kính bích motor 250mm
  • Đường kính dương hộp số: 35mm
  • Rãnh cavet: 10mm
  • Chiều dài trục: 80mm
  • Dòng ampe định mức 18.4 (A)

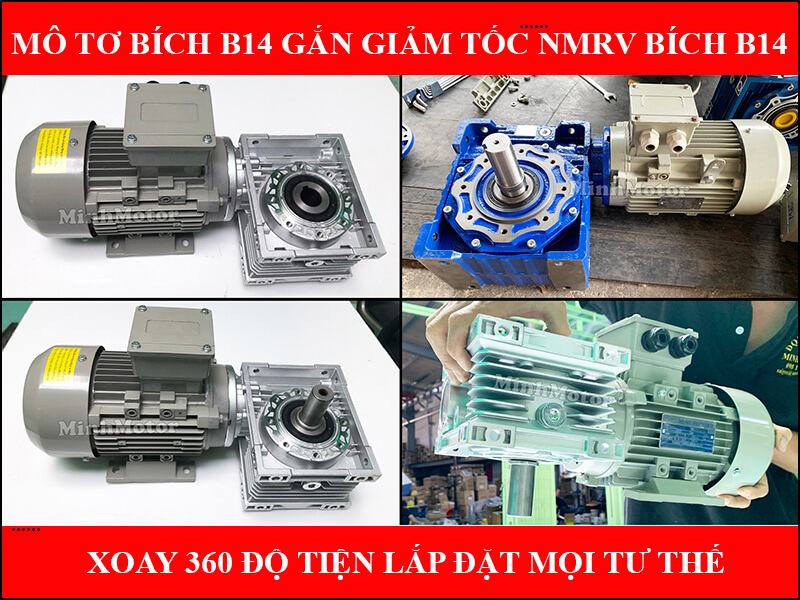

i) Hộp giảm tốc NMRV 90 bích nhỏ B14

Hộp số NMRV bích B14 với kích thước nhỏ gọn dễ dàng lắp đặt ở các địa hình khó phù hợp mới motor B14 mã 80

  • Đường kính bích hộp số: 160mm
  • Đường kính trục ra 35mm
  • Tỷ số truyền ratio hay dùng: i =7.5 đến i = 100

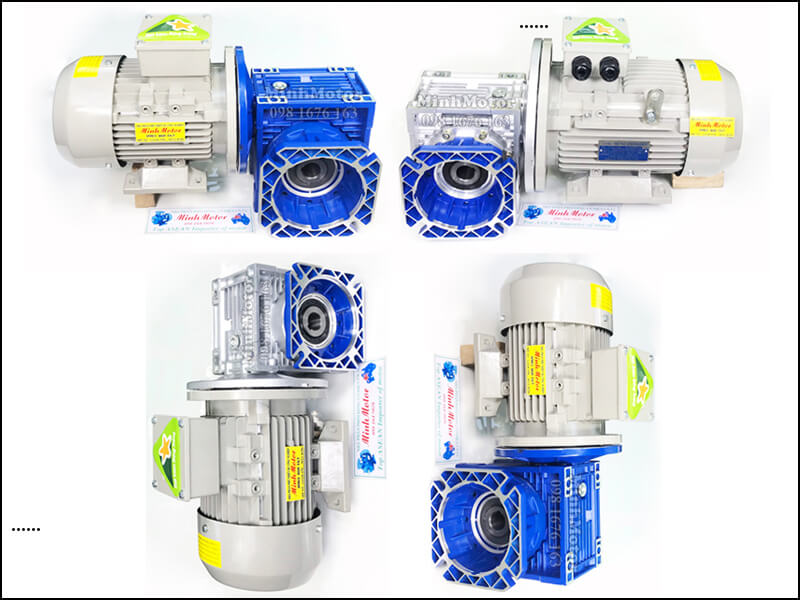

k) Hộp số NMRV 90 trục ra bích vuông

  • Kích thước bích vuông trục ra: 200x200 mm
  • Đường kính trục ra: 35 mm

Thường lắp với motor mã 100 công suất 2.2kw 4 pole như sau:

Hoặc lắp với motor mã 100 công suất 3kw 4 pole như sau:

  • Kích thước bích vuông trục ra: 200x200 mm
  • Đường kính trục ra: 35 mm

l) Hộp giảm tốc NMRV size 90 trục đôi

Hộp số NMRV size 90 trục đôi có thể lắp đặt với đồng thời 2 hệ thống máy. Nhờ vậy thiết bị giúp tiết kiệm chi phí cho các ứng dụng cần 2 động cơ độc lập.

Gearbox Gear reducer NMRV tạo motor giảm tốc 2 trục ra – trục đôi double shaft
