Motor giảm tốc 2.2kW 3HP tỉ số truyền 59, động cơ giảm tốc 2.2kW 3HP ratio 1/59
1) Thông số kỹ thuật motor giảm tốc 2.2kw tỷ số truyền 59
- Điện áp motor giảm tốc sử dụng: 380v/220v
- Dòng ampe định mức : 5.09 (A)
- Tốc độ trục ra lắp motor 4 cực: 24-26 vòng/phút
- Các mã hàng: XWD5, BWD3, XLD5, BLD3
- Đường kính cốt trục ra: 55mm
- Động cơ tiết kiệm điện, trục thép siêu bền
- Vòng bi bạc đạn tiêu chuẩn quốc tế
2) Phân loại motor giảm tốc 2.2kw 3Hp tỉ số truyền 59
a) Motor giảm tốc 2.2kw 3Hp tỉ số truyền 59, chân đế
- Motor giảm tốc 3Hp tỷ số truyền 59, hộp giảm tốc XWD5
- Đường kính trục: 55 mm
- Lực momen trục ra: ~ 765 N.m
- Tốc độ trục ra ~24 vòng/phút khi lắp động cơ 2.2kw - 4P

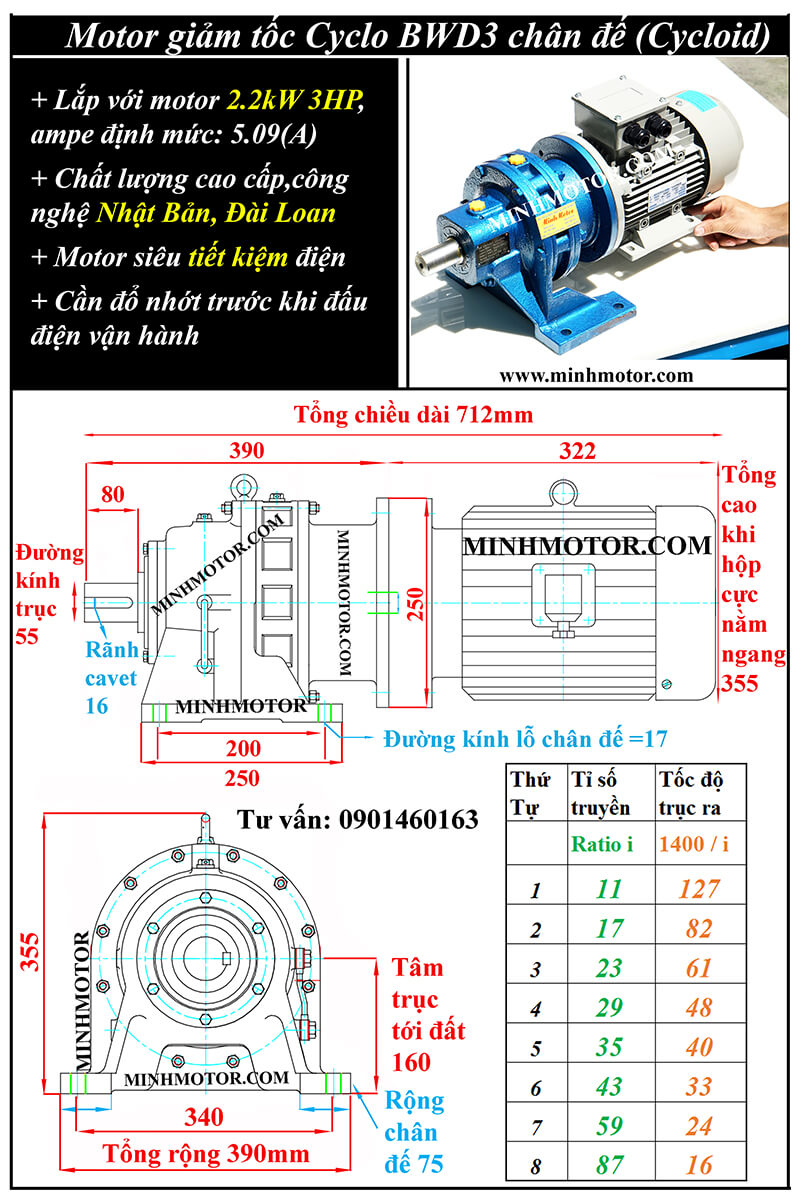

- Motor giảm tốc 3Hp ratio 59, hộp giảm tốc BWD3
- Đường kính cốt trục: 55 mm
- Dòng điện ampe định mức: 5.09(A)
- Tốc độ trục ra từ 24-26 vòng/phút
- Lực momen trục ra: ~ 765 N.m
b) Motor giảm tốc 2.2kw 3Hp tỷ số truyền 59 mặt bích

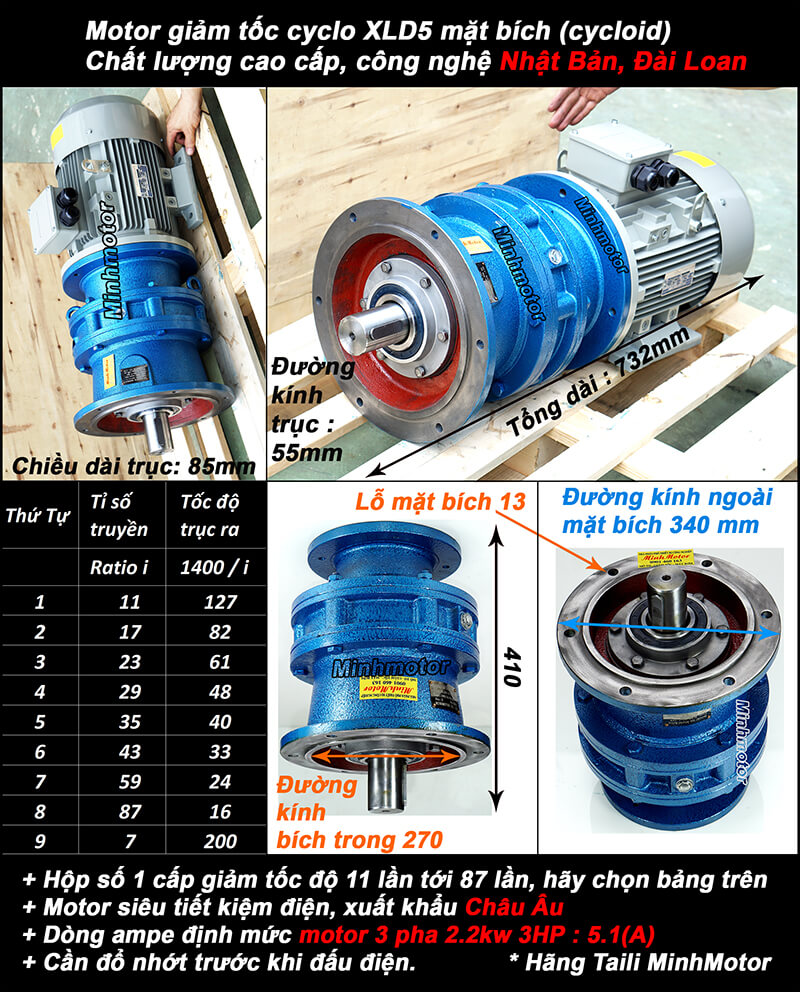

- Động cơ giảm tốc 2.2kw ratio 59, hộp số XLD5
- Đường kính bích 340mm
- Đường kính trục 55 mm
- Lực momen: ~765 N.m

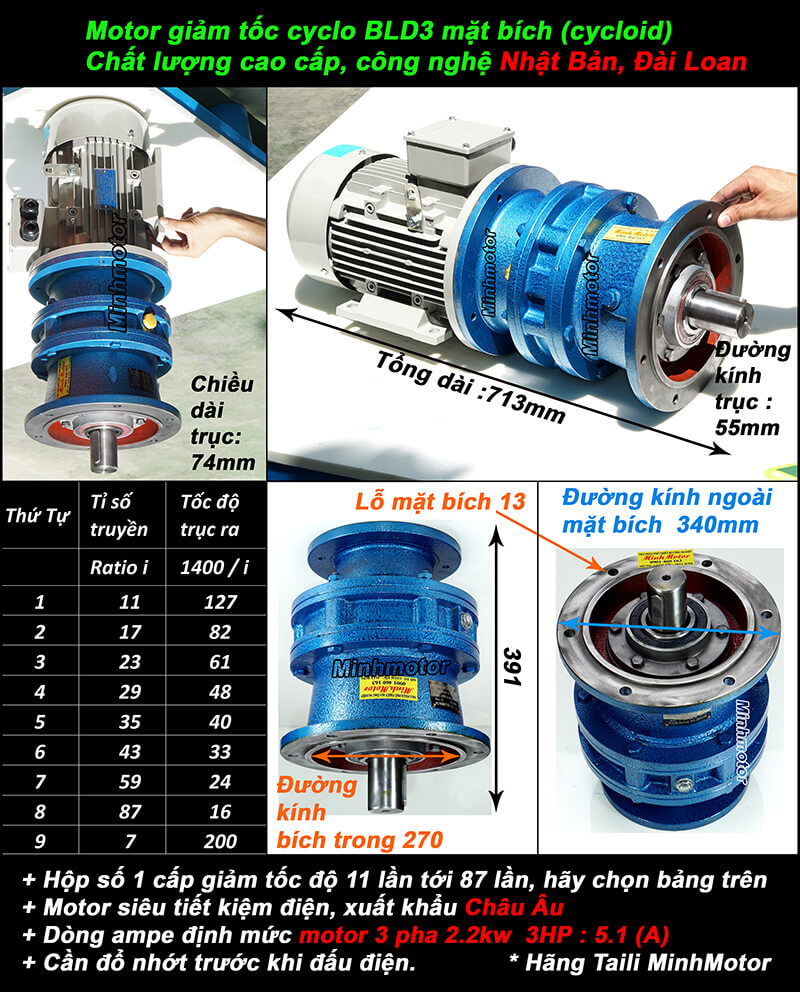

- Động cơ giảm tốc 2.2kw ratio 1/59, hộp giảm tốc BLD3
- Đường kính mặt bích: 340 mm
- Đường kính cốt trục: 55 mm
- Lực momen: ~ 765 N.m
c) Motor giảm tốc 3Hp tỉ số truyền 59 58 60 tải nặng R97
Bản vẽ motor giảm tốc Cycloid X5, B3 chân đế ratio 59
- Đường kính trục: 60 mm - 70 mm
- Motor giảm tốc 3 pha 2.2kw: Tốc độ trục ra sau khi giảm tốc = 24 vòng/phút vì ratio = 59.92, 1450 / 59.92 = 24
- Momen xoắn cực đại đạt: 27000 Nm
3) Ứng dụng motor giảm tốc 3Hp tỷ số truyền 59
Công dụng: máy đào đất tàu điện ngầm, máy nhuộm vải vóc, máy khai thác dầu mỏ, máy ép ván gỗ, máy nạo dừa.
