Motor Giảm Tốc 2.2Kw 3HP 1/5

  • Kho Mô Tơ Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN

Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 2.2kw 3HP 380v còn gọi là động cơ giảm tốc 3HP 2.2kw. Cấu tạo gồm mô tơ và hộp giảm tốc

Trục là loại thép tôi cao tần bền như inox, bánh răng được chế tạo từ máy CNC robot hóa tự động của Đức và Ý

Dầu mỡ bôi trơn bánh răng truyền động là của Nhật, dây đồng cao cấp tiết kiệm điện IE2, cấp F, IP55. Tuổi thọ trung bình: 6-9 năm



1) Motor Giảm Tốc 2.2Kw 3HP 1/5 để làm gì?

  • Tốc độ phổ biến: gồm ratio 1:20, 1:30, 1:60. Tốc độ trục ra: 70 vòng tới 20 vòng là phân khúc nhiều người dùng nhất
  • Đường kính trục phổ biến nhất:  28mm, 32mm, 40mm, 50mm, 60mm
  • Điện áp: 3 pha 220v - 380v, 1pha 220v, 3 pha 380v - 660v
  • Động cơ giảm tốc 3 pha 2.2Kw 3Hp 1/5: chế tạo băng tải, máy cán tôn thép, thang máy chở hàng, máy bẻ đai thép, máy luyện kim, kéo lưới bắt cá biển, dây truyền làm vacxin thuốc chống covid 19.

Nội dung



2) Cách lựa chọn motor giảm tốc 2.2kw 3HP ratio 5

  • Theo hãng - thương hiệu: MINHMOTOR, MOTOVARIO, TECO, TAILI, Sew, Liming
  • Theo mã hàng hóa: GH, GV, R, K, WP, NMRV, HW, HMW, LW S, F
  • Theo frame size: kích cỡ của hộp giảm tốc là khoảng cách tâm trục ra tới tâm trục vào
  • Theo Quốc gia: Nhật, Đức, Ý, Đài Loan



3) Phương pháp truyền động của motor giảm tốc 2.2kw 3HP ratio 5

a. Động Giảm Tốc Chân Đế GH PL 2.2kw 3HP

Phương pháp truyền động của motor giảm tốc 2.2kw 3HP ratio 5

Là loại tải trung, trọng tải khoảng 300kg tới 3 tấn, tùy theo phương chiều lắp đặt và tốc độ

b. Động Cơ Điện Hộp Số Giảm Tốc HP VB SHB SVB SHM SVM 2.2kw 3HP Ratio 5

Động Cơ Điện Hộp Số Giảm Tốc HP VB SHB SVB SHM SVM 2.2kw 3HP Ratio 5

Ưu điểm là hộp giảm tốc và mô tơ có thể tháo rời

c. Động Cơ Giảm Tốc Tải Nặng Chân Đế R, LHF, Giảm Tốc Tải Nặng Mặt Bích RF, LVF

Hộp giảm tốc R cốt thẳng gắn động cơ bích 2.2kw 3hp thành động cơ điện hộp số bánh răng tải nặng áp dụng cho nhà máy gầu tải, vít tải, băng tải truyền động xi măng sỏi cát số lượng lớn.

Động Cơ Giảm Tốc Tải Nặng Chân Đế R, LHF, Giảm Tốc Tải Nặng Mặt Bích RF, LVF

d. Động Cơ Giảm Tốc Cycloid Cyclo XWD, BWY, XWY, BWE, XWE, BLD, XLD, XLE, 2.2kw 3HP Ratio 5

Mô tơ giảm tốc 2.2kw 3hp cyclo ratio 1 /  59, 43, 35, 11, 17, 29, 71, đường kính cốt từ 25 tới 130mm. Động cơ hộp số cycloid công suất power 2.2kw 3HP chân đế ký hiệu: BWD, XWD, mặt bích: XL, BL chạy được điện 220v, 380v sử dụng vào những việc cần trục cốt ra lớn.

2 hình ở dưới, ảnh trên là motor giảm tốc 3 pha 380v và ảnh dưới là motor giảm tốc 1 pha 220v

Động Cơ Giảm Tốc Cycloid Cyclo XWD, BWY, XWY, BWE, XWE, BLD, XLD, XLE, 2.2kw 3HP Ratio 5

e. Motor Giảm Tốc Mặt Bích PF SV VB

Motor Giảm Tốc Mặt Bích PF SV VB 2.2kw 3HP Ratio 5

Thường làm việc trong tư thế úp xuống hoặc ngửa lên. Còn gọi là mô tơ giảm tốc khuấy 2.2kw 3HP

f. Mô Tơ Giảm Tốc 2.2kw 3HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)

Có trục ra vuông góc với trục vào phổ biến nhất là động cơ hộp số trục vít WP bánh răng đồng

Hộp giảm tốc trục vít liền động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1/ 60, 50, 40, 20, 10.

Mô Tơ Giảm Tốc 2.2kw 3HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)

Tư thế lắp đặt có thể ngửa hoặc úp, giảm tốc trục đứng hoặc giảm tốc trục ngang như sau

Còn gọi là giảm tốc trục vít worm gear reducer 2.2kw 3HP VW UW VMW UMW TOM TMW

giảm tốc trục vít worm gear reducer 2.2kw 3HP 5 VW UW VMW UMW TOM TMW

g. Động Cơ Giảm Tốc Hộp Số Mặt Bích RV, SW, MS Flange Gearbox 2.2kw 3HP Ratio 5

Hộp số NMRV kết hợp động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1: 100, 60, 50, 40, 20, 10 lần.

Tư thế lắp đặt: nằm ngang Horizontal, theo chiều dọc Vertical

Động Cơ Giảm Tốc Hộp Số Mặt Bích RV, SW, MS Flange Gearbox 2.2kw 3HP Ratio 5

Mẫu giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 5 NMRV NRV

giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 5 NMRV NRV

h. Motor Giảm Tốc Trục Ra Vuông Góc Bevel Helical Gear Reducer K 2.2kw 3HP Ratio 5 With Brake

Ứng dụng rộng rãi trong làm băng tải băng chuyền gầu tải vít tải

Motor Giảm Tốc Trục Ra Vuông Góc Bevel Helical Gear Reducer K 2.2kw 3HP Ratio 5 With Brake

i. Motor Giảm Tốc 2.2kw 3HP Ratio 5 Có Phanh Thắng Gear Motor Reducer With Brake

Động cơ giảm tốc 380v 2.2kw 3hp phanh thông qua thắng từ vào cốt mô tơ làm mô tơ ngừng quay ngay khi ngắt điện, để dùng trong thang máy hoặc cẩu hàng.

Motor Giảm Tốc 2.2kw 3HP Ratio 5 Có Phanh Thắng Gear Motor Reducer With Brake

k. Động Cơ Giảm Tốc 2.2kw 3HP Ratio 5 Điều Chỉnh Được Tốc Độ

Còn Gọi Là Mô Tơ Biến Tốc

Ảnh 1 : điểu tốc cơ 2 cấp, ảnh 2: điều tốc cơ liền hộp số trục dương, ảnh 3: điều tốc cơ gắn hộp giảm tốc cốt âm RV, ảnh 4: điều tốc cơ gắn hộp giảm tốc GHM

Adjustable speed worm gearbox reducer UDL B5 B3 NMRV GHM

Động Cơ Giảm Tốc 2.2kw 3HP Ratio 5 Điều Chỉnh Được Tốc Độ

l. Motor Giảm Tốc Cycloid Mặt Bích, Chân Đế, Cycloid Motor Gearbox Reducer 2.2kw 3HP 4pole

Tốc độ trục ra 1 vòng – 200 vòng (round per minute)

Motor Giảm Tốc Cycloid Mặt Bích, Chân Đế, Cycloid Motor Gearbox Reducer 2.2kw 3HP 5 4pole

m. Mô Tơ Giảm Tốc 220v 1 pha, 2.2kw 3HP, Gear Motor Reducer Single Phase 220v

Thiết yếu ở những vùng không có điện áp 380v. Công suất từ 0.5HP nửa ngựa tới 3.7kw 5 ngựa 5HP

Mô Tơ Giảm Tốc 220v 1 pha, 2.2kw 3HP, Gear Motor Reducer Single Phase 220v

Gọi ngay 0981645020 để được tư vấn thêm các mẫu giảm tốc tốt nhất Đông Nam Á

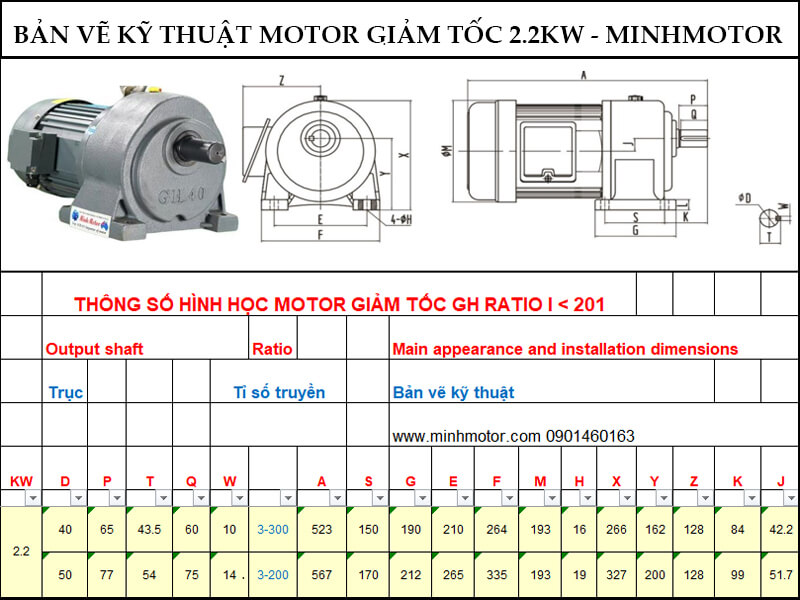

4) Bản vẽ kỹ thuật động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

Giảm tốc 2.2kw 3HP ratio 5 đường kính trục 40mm

  • Tổng dài A= 523mm
  • Tổng cao X= 266mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 210mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 150mm

Bản vẽ kỹ thuật động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

Giảm tốc 2.2kw 3HP ratio 5 đường kính trục 50mm xem hình trên

  • Tổng dài A= 567mm
  • Tổng cao X= 327mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 265mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 170mm

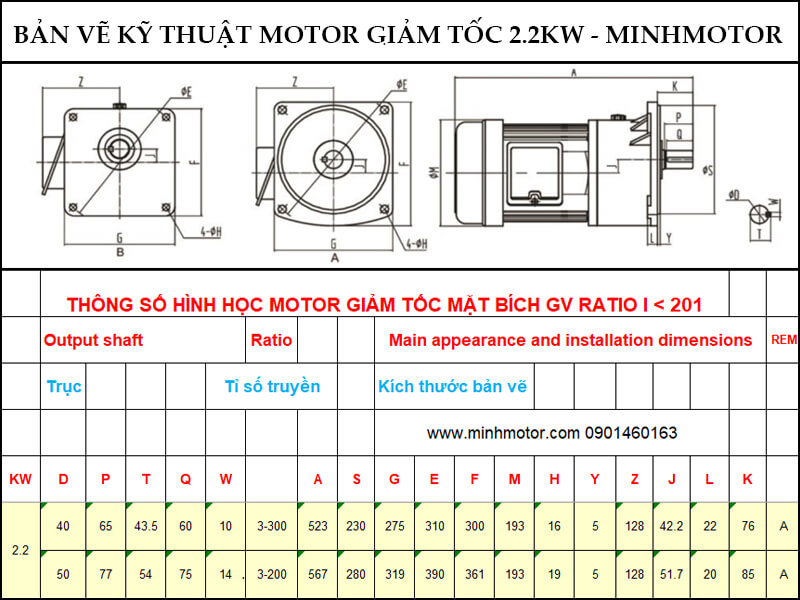

5) Thông số hình học động cơ giảm tốc 2.2kw 3HP mặt bích GV ratio 5 trục 40mm

Kích thước mặt bích vuông, Mời xem hình dưới đây

Thông số hình học động cơ giảm tốc 2.2kw 3HP mặt bích GV ratio 5 trục 40mm



6) Video clip động cơ giảm tốc 2.2kw 3HP ratio 5

Phiên bản Anh Ngữ English, chân đế gear motor 2.2kw 3HP ratio 5 foot mounted

Phiên bản tiếng việt, các mẫu motor giảm tốc 2.2kw 3HP ratio 5 phổ biến nhất

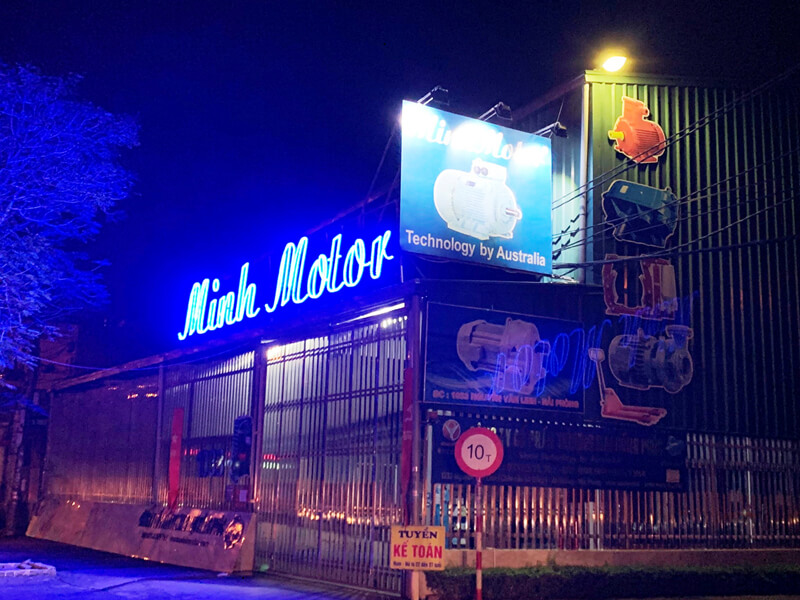

7) Quy mô nhà cung cấp motor giảm tốc MINHMOTOR

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng

nhà phân phối động cơ giảm tốc 2.2kw 3HP chân đế ratio 5 tốc độ trục ra 280-300 vòng
