Motor Giảm Tốc 2.2Kw 3HP 1/15

Motor giảm tốc 2.2kW 3HP 1/15 hay động cơ giảm tốc 3HP 2.2kW tỉ số truyền 15, 3 pha, ratio 15 là thiết bị giảm tốc độ trục ra của các cỗ máy hoạt động bằng điện áp 380v, 220v, 400v, 415v. Sau đây là những Motor Giảm Tốc 2.2Kw 3Hp ratio tỉ số truyền 15 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường Việt Nam.

2) Ưu điểm motor giảm tốc 2.2kW 3HP tỉ số truyền 15

• Trục bền như inox, làm từ thép chống rỉ
• Bánh răng nhông luyện kim thành hợp kim siêu cứng, lực mô men lớn, tuổi thọ 8-10 năm.
• Motor hộp số 2.2kW 3HP bạc đạn, vòng bi tiêu chuẩn xuất khẩu Mỹ
• Mỡ làm mát của Nhật, nhiều nhà máy dùng nhất Đông Nam Á.

3) Thông số kỹ thuật motor giảm tốc 2.2kW 3HP ratio 15

• Đường kính trục motor giảm tốc 3 pha 2.2kW 3HP thường là 40, 50 mm
• Điện áp: 3 pha 380v
• Tần số điện: 50Hz
• Hệ số bảo vệ: IP55
• Tốc độ: động cơ giảm tốc 2.2kW  3HP1/15, ratio i = 15, nghĩa là tốc độ motor điện ở trục ra giảm đi 15 lần. Motor tốc độ 1400 / 15 = 93 hoặc 1500 / 15 = 100. Tốc độ trục ra khoảng 93 - 100  vòng / 1 phút

4) Phân loại motor giảm tốc 2.2kW 3HP tỉ số truyền 15

a) Motor giảm tốc 2.2kW 3HP 1/15 chân đế GH, trục 32mm

• Đường kính trục = 32 mm
• Mã hàng motor giảm tốc chân đế: GH32

b) Motor giảm tốc 2.2kW 3HP ratio 15 mặt bích GV, trục 32mm

• Tỉ số truyền = 15
• Đường kính trục motor giảm tốc: 32 mm. Rãnh cavet: 10 mm

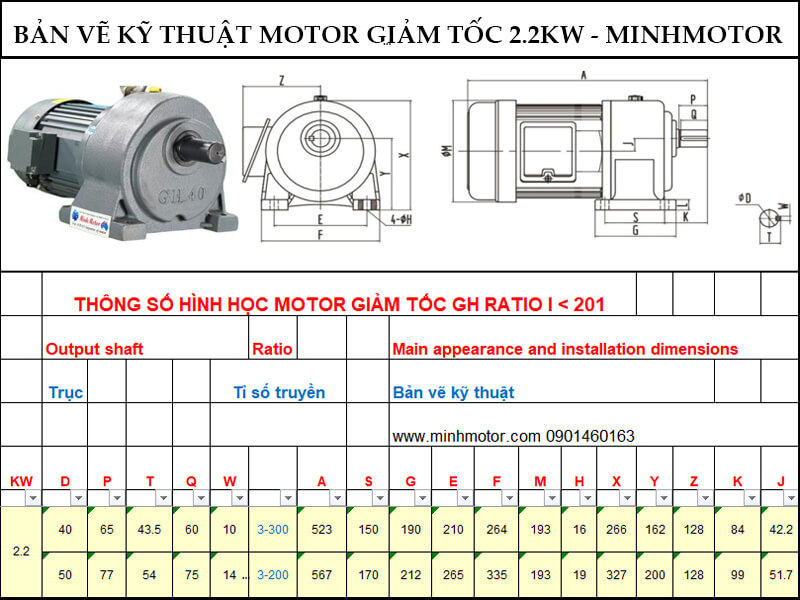

c) Motor giảm tốc 2.2kW 3HP 1/15 chân đế GH, trục 40mm

• Đường kính trục = 40 mm
• Mã hàng motor giảm tốc chân đế: GH40 (PF-DL SV-NF)
• Tốc độ cốt ra 93 - 100 vòng/ phút( thứ tự số 4 trong bảng tốc độ)

• Tổng dài =500 mm
• Khoảng cách tâm lỗ chân đế ngang trục = 210 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục = 150 mm

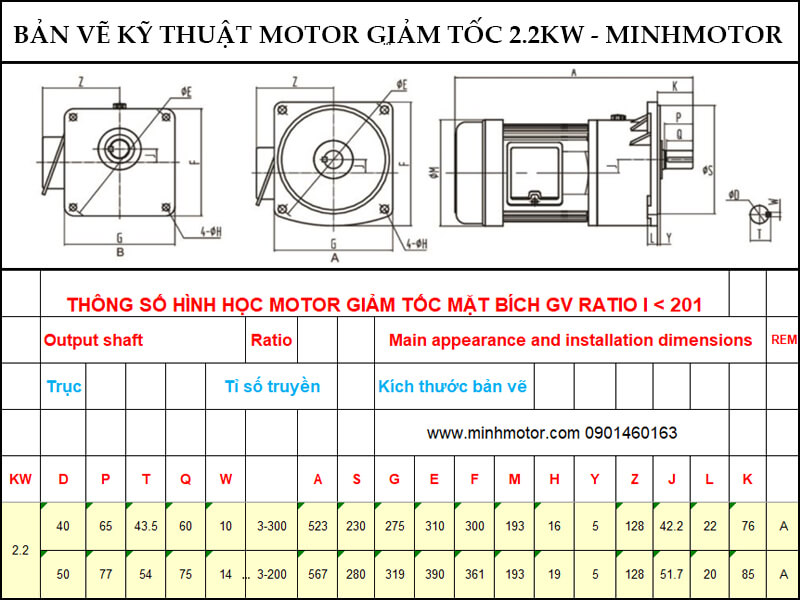

d) Motor giảm tốc 2.2kW 3HP ratio 15 mặt bích GV, trục 40mm

• Tốc độ trục ra là 93 - 100 rpm khi tỉ số truyền = 15
• Đường kính trục motor giảm tốc: 40 mm. Rãnh cavet: 10 mm

• Mã hàng mặt bích: GV40 (PF-DL SV-NF)
• Đường kính lỗ mặt bích: 16 mm

• Tổng dài: 510 mm
• Chiều dài mặt bích: 300 mm
• Chiều ngang mặt bích: 274.5 mm

e) Motor giảm tốc 2.2kW 3HP tỉ số truyền 15 chân đế GH, trục 50mm

• Số vòng quay trục ra: 93 - 100 vòng phút
• Đường kính cốt trục = 50 mm
• Mã hàng chân đế: GH50 (PF-DL SV-NF)

• Tổng dài = 550 mm
• Khoảng cách tâm lỗ chân đế ngang trục = 265 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục = 170 mm

f) Motor giảm tốc 2.2kW 3HP 1/15 mặt bích GV, trục 50mm

• Ratio = 15, tốc độ cốt trục là 93 - 100 rpm
• Đường kính cốt trục 50 mm. Rãnh cavet: 14 mm
• Đường kính lỗ mặt bích: 19mm
• Mã hàng mặt bích: GV50 (PF-DL SV-NF)

• Tổng dài: 600 mm
• Chiều dài mặt bích: 361 mm
• Chiều ngang mặt bích: 319 mm

Video sản phẩm thực tế motor giảm tốc 2.2kw 3hp ratio 15

5) Cách lắp đặt động cơ giảm tốc 2.2kw 3HP tỉ số truyền 15

Động Cơ Giảm Tốc Chân Đế PL 2.2kw 3HP

Video động cơ giảm tốc chân đế 2.2kw 3 hp tỷ số truyền 1/15

Là loại tải trung, trọng tải khoảng 300kg tới 3 tấn, tùy theo phương chiều lắp đặt và tốc độ

Động Cơ Điện Hộp Số Giảm Tốc VB 2.2kw 3HP Ratio 15

Động cơ điện VB hay còn có những tên gọi khác: HP, SHB, SVB, SHM

Ưu điểm là hộp giảm tốc và motor có thể tháo rời

Động Cơ Giảm Tốc Tải Nặng Chân Đế LHF

• LHF hay còn gọi là động cơ tải nặng chân đế R
• Giảm tốc tải nặng mặt bích RF, LVF

Hộp giảm tốc R cốt thẳng gắn động cơ bích 2.2kw 3hp thành motor hộp số bánh răng tải nặng ứng dụng vào tời bò, thiết bị nâng hạ, máy nghiền gỗ, nghiền thép, đá.

Động Cơ Giảm Tốc Cyclo BLD 2.2kw 3HP Ratio 15

Động cơ giảm tốc Cyclo còn có những tên gọi khác: XWD, BWY, XWY, BWE, XWE, XLD, XLE

Motor giảm tốc 2.2kw 3hp cyclo ratio 1 /  11, 17, 29, 71, 59, 43, 35, độ lớn của trục trục từ 25 tới 120mm. Động cơ hộp số cycloid công suất power 2.2kw 3HP mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD dùng được điện 380v, 220v áp dụng cho công trình có độ rung shock.

2 hình ở dưới, ảnh trên là motor giảm tốc 3 pha 380v và ảnh dưới là motor giảm tốc 1 pha 220v

Motor Giảm Tốc Mặt Bích VB 2.2kw 3HP

Các loại motor giảm tốc mặt bích thường làm việc trong tư thế úp xuống hoặc ngửa lên. Còn gọi là motor giảm tốc khuấy 2.2kw 3HP

Motor Giảm Tốc 2.2kw 3HP Trục Vít ASM

Còn có các worm gear khác HW, LW, HMW, LMW, ASS, BSS, BSM, ASN)

Có trục ra vuông góc với trục vào phổ biến nhất là động cơ hộp số trục vít WP bánh răng đồng

Các loại hộp số giảm tốc trục vít liền động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1/ 60, 50, 40, 20, 10. trục ra quay 90 độ lắp đặt được rất nhiều hướng.

Tư thế lắp đặt có thể ngửa hoặc úp, giảm tốc trục đứng hoặc giảm tốc trục ngang như sau

Còn gọi là giảm tốc trục vít worm gear reducer 2.2kw 3HP VW UW VMW UMW TOM TMW

Động Cơ Giảm Tốc Hộp Số Mặt Bích MS 2.2kw 3HP Ratio 15

Hộp số NMRV kết hợp động cơ giảm tốc 2.2kw 3hp Tỉ số truyền, giảm là 1: 100, 60, 50, 40, 20, 10 lần cốt ra âm hoặc dương mặt bích B5, b14 vuông, quay 360 độ, có thể lắp thắng từ DC.

Tư thế lắp đặt: nằm ngang Horizontal, theo chiều dọc Vertical

Mẫu giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 15 NMRV NRV

Motor Giảm Tốc Trục Ra Vuông Góc 2.2kw 3HP Ratio 15

Ứng dụng rộng rãi trong làm băng tải băng chuyền gầu tải vít tải

Motor Giảm Tốc 2.2kw 3HP Ratio 15

Động cơ giảm tốc 380v 2.2kw 3hp phanh thông qua thắng từ vào cốt motor làm motor ngừng quay ngay khi tắt điện, để bảo đảm an toàn sản xuất.

Động Cơ Giảm Tốc 2.2kw 3HP Ratio 15 Điều Chỉnh Tốc Độ

Còn Gọi Là Motor Biến Tốc

Ảnh 1 : điểu tốc cơ 2 cấp, ảnh 2: điều tốc cơ liền hộp số trục dương, ảnh 3: điều tốc cơ gắn hộp giảm tốc cốt âm RV, ảnh 4: điều tốc cơ gắn hộp giảm tốc GHM

Adjustable speed worm gearbox reducer UDL B5 B3 NMRV GHM

Motor Giảm Tốc Cycloid Mặt Bích, Chân Đế 2.2kw 3HP 4pole

Tốc độ trục ra 1 vòng – 200 vòng (round per minute)

Motor Giảm Tốc 220v 2.2kw 3HP

Thiết yếu ở những vùng không có điện áp 380v. Công suất từ 0.5HP nửa ngựa tới 3.7kw 5 ngựa 5HP

Video các mẫu động cơ giảm tốc 2.2kw 3HP ratio 15 phổ biến nhất
