Motor giảm tốc 2.2kW 3HP 1/10 380v còn gọi là động cơ giảm tốc 3HP 2.2kW ratio 10, thường dùng để: chế tạo băng tải, máy nghiền vật liệu, thang máy chở hàng, máy bẻ đai thép, máy luyện kim, nâng thiết bị đóng tàu, sản xuất khẩu trang.

Motor giảm tốc 2.2kw 1/10, ratio i = 10, nghĩa là tốc độ motor điện ở trục ra giảm đi 10 lần. Motor tốc độ 1400 / 10 = 140 hoặc 1500 / 10 = 150. Tốc độ trục ra khoảng 150-140 vòng / 1 phút

Đường kính trục động cơ giảm tốc 2.2kW 3HP thường là: 40, 50 mm

Ưu điểm động cơ giảm tốc 2.2kW 3HP là: Gồm phần hộp số giảm tốc trục bền như inox, làm từ thép chống rỉ, bánh răng nhông luyện kim tạo độ chống mòn và cực khỏe, mô men xoắn cao, tuổi thọ 9-10 năm.

Motor hộp số giảm tốc 2.2kW 3HP vòng bi bạc đạn tiêu chuẩn Châu Âu, mỡ làm mát của Nhật, hiện là động cơ hộp số nhiều người dùng nhất thị trường Đông Nam Á.

1) Cách lựa chọn motor giảm tốc 2.2kw 3HP ratio 10

  • Theo hãng - thương hiệu: MINHMOTOR, MOTOVARIO, TECO, TAILI, Sew, Liming
  • Theo mã hàng: GH, GV, R, K, WP, NMRV, HW, HMW, LW S, F
  • Theo frame size: kích cỡ của hộp giảm tốc là khoảng cách tâm trục ra tới tâm trục vào
  • Theo Quốc gia: Nhật, Đức, Ý, Đài Loan

2) Phương pháp truyền động của motor giảm tốc 2.2kw 3HP ratio 10

a. Động Cơ Giảm Tốc Chân Đế PL 2.2kw 3HP

Động Giảm Tốc Chân Đế GH PL 2.2kw 3HP 10

Là loại tải trung, trọng tải khoảng 300kg tới 3 tấn, tùy theo phương chiều lắp đặt và tốc độ

b. Động Cơ Điện Hộp Số Giảm Tốc SHM 2.2kw 3HP Ratio 10

Động cơ điện VB hay còn có những tên gọi khác: HP VB SHB SVB SVM

Động Cơ Điện Hộp Số Giảm Tốc HP VB SHB SVB SHM SVM 2.2kw 3HP Ratio 10

Ưu điểm là hộp giảm tốc và motor có thể tháo rời

c. Giảm Tốc Tải Nặng Mặt Bích LVF

  • LVF hay còn gọi là giảm tốc tải nặng mặt bích RF
  • Động cơ tải nặng chân đế R, LHF

Hộp giảm tốc R cốt thẳng gắn động cơ bích 2.2kw 3hp thành động cơ điện hộp số bánh răng tải nặng áp dụng cho nhà máy tời bò, thiết bị nâng hạ, máy nghiền gỗ, nghiền thép, đá.

Động Cơ Giảm Tốc Tải Nặng Chân Đế R, LHF, Giảm Tốc Tải Nặng Mặt Bích RF, LVF 2.2kw 3HP Ratio 10

d. Động Cơ Giảm Tốc Cycloid BWE 2.2kw 3HP Ratio 10

Động cơ giảm tốc Cyclo còn có những tên gọi khác: XWD, BWY, XWY,  BLD, XLD, XL

Motor giảm tốc 2.2kw 3hp cyclo ratio 1 /  59, 43, 35, 11, 17, 29, 71, độ lớn của trục trục từ 25 tới 120mm. Động cơ hộp số cycloid công suất power 2.2kw 3HP chân đế ký hiệu: BWD, XWD, mặt bích: XL, BL chạy được điện 220v, 380v áp dụng cho công trình có độ rung shock.

2 hình ở dưới, ảnh trên là motor giảm tốc 3 pha 380v và ảnh dưới là motor giảm tốc 1 pha 220v

Động Cơ Giảm Tốc Cycloid Cyclo XWD, BWY, XWY, BWE, XWE, BLD, XLD, XLE, 2.2kw 3HP Ratio 10

e. Motor Giảm Tốc Mặt Bích PF 2.2kw 3HP

Motor Giảm Tốc Mặt Bích PF SV VB 2.2kw 3HP Ratio 10

Các loại motor giảm tốc mặt bích thường làm việc trong tư thế úp xuống hoặc ngửa lên. Còn gọi là motor giảm tốc khuấy 2.2kw 3HP

f. Motor Giảm Tốc 2.2kw 3HP Cốt Vít ASS

Động cơ giảm tốc 3 pha cốt vít còn có tên gọi khác: worm gear HW, LW, HMW, LMW, BSS, ASM, BSM, ASN

Có trục ra vuông góc với trục vào phổ biến nhất là động cơ hộp số trục vít WP bánh răng đồng

Các loại hộp số giảm tốc trục vít liền động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1/ 60, 50, 40, 20, 10. trục ra vuông góc lắp đặt được nhiều hướng.

Mô Tơ Giảm Tốc 2.2kw 3HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)

Tư thế lắp đặt có thể ngửa hoặc úp, giảm tốc trục đứng hoặc giảm tốc trục ngang như sau

Giảm tốc trục vít bánh răng có những tên gọi khác như sau: worm gear reducer 2.2kw 3HP VW UW VMW UMW TOM TMW

giảm tốc trục vít worm gear reducer 2.2kw 3HP 1/10 VW UW VMW UMW TOM TMW

g. Động Cơ Giảm Tốc Hộp Số Mặt Bích RV 2.2kw 3HP Ratio 10

Hộp số NMRV kết hợp động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1: 100, 60, 50, 40, 20, 10 lần trục ra cốt âm, trục dương mặt bích vuông, quay 360 độ, có thể lắp phanh từ.

Tư thế lắp đặt: nằm ngang Horizontal, theo chiều dọc Vertical

Động Cơ Giảm Tốc Hộp Số Mặt Bích RV, SW, MS Flange Gearbox 2.2kw 3HP Ratio 10

Mẫu giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 10 NMRV NRV

giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 10 NMRV NRV

h. Motor Giảm Tốc Trục Ra Vuông Góc 2.2kw 3HP Ratio 10

Ứng dụng rộng rãi trong làm băng tải băng chuyền gầu tải vít tải

Motor Giảm Tốc Trục Ra Vuông Góc Bevel Helical Gear Reducer K 2.2kw 3HP Ratio 10 With Brake

i. Motor Giảm Tốc 2.2kw 3HP Ratio 10 Có Phanh Thắng

Động cơ giảm tốc 380v 2.2kw 3hp phanh thông qua thắng từ tác động vào trục motor khiến motor dừng quay lập tức khi tắt điện, để bảo đảm an toàn sản xuất.

Motor Giảm Tốc 2.2kw 3HP Ratio 10 Có Phanh Thắng Gear Motor Reducer With Brake

k. Điều tốc cơ liền hộp số 2.2kw 3HP Ratio 10 Điều Chỉnh Tốc Độ

Còn Gọi Là Motor Biến Tốc

Ảnh 1 : điểu tốc cơ 2 cấp, ảnh 2: điều tốc cơ liền hộp số trục dương, ảnh 3: điều tốc cơ gắn hộp giảm tốc cốt âm RV, ảnh 4: điều tốc cơ gắn hộp giảm tốc GHM

Adjustable speed worm gearbox reducer UDL B5 B3 NMRV GHM

Động Cơ Giảm Tốc 2.2kw 3HP Ratio 10 Điều Chỉnh Được Tốc Độ

i. Motor Giảm Tốc Cycloid Mặt Bích, Chân Đế 2.2kw 3HP 4pole

Tốc độ trục ra 1 vòng – 200 vòng (round per minute)

Motor Giảm Tốc Cycloid Mặt Bích, Chân Đế, Cycloid Motor Gearbox Reducer 2.2kw 3HP 4pole

m. Motor Giảm Tốc 220v 2.2kw 3HP

Tên tiếng anh là: Gear Motor Reducer Single Phase 220v

Thiết yếu ở những vùng không có điện áp 380v. Công suất từ 0.5HP nửa ngựa tới 3.7kw 5 ngựa 5HP

Mô Tơ Giảm Tốc 220v 1 pha, 2.2kw 3HP, Gear Motor Reducer Single Phase 220v

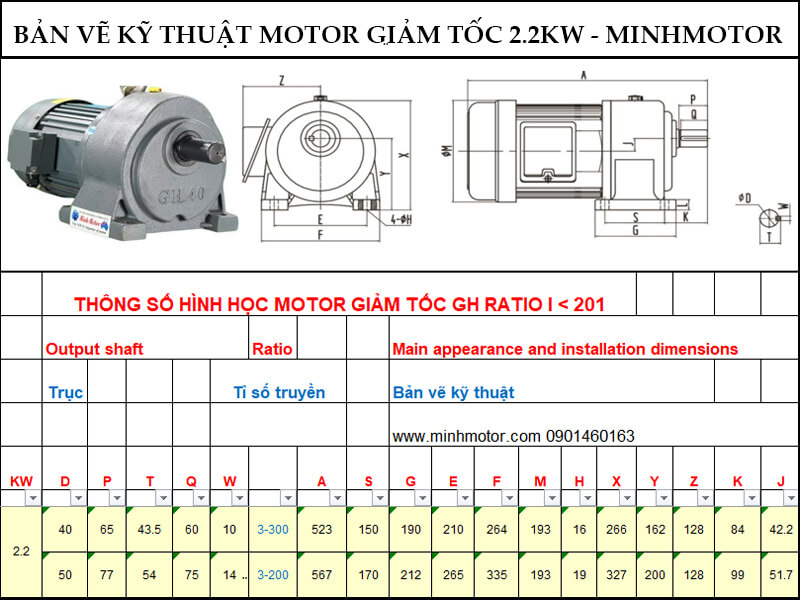

3) Bản vẽ kỹ thuật động cơ giảm tốc 2.2kw 3HP chân đế ratio 10

Giảm tốc 2.2kw 3HP ratio 10 đường kính trục 40mm tốc độ trục ra 140-150 vòng

  • Tổng dài A= 523mm
  • Tổng cao X= 266mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 210mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 150mm

Bản vẽ kỹ thuật động cơ giảm tốc 2.2kw 3HP chân đế ratio 10 tốc độ trục ra 140-150 vòng

Giảm tốc 2.2kw 3HP ratio 10 đường kính trục 50mm xem hình trên

  • Tổng dài A= 567mm
  • Tổng cao X= 327mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 265mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 170mm

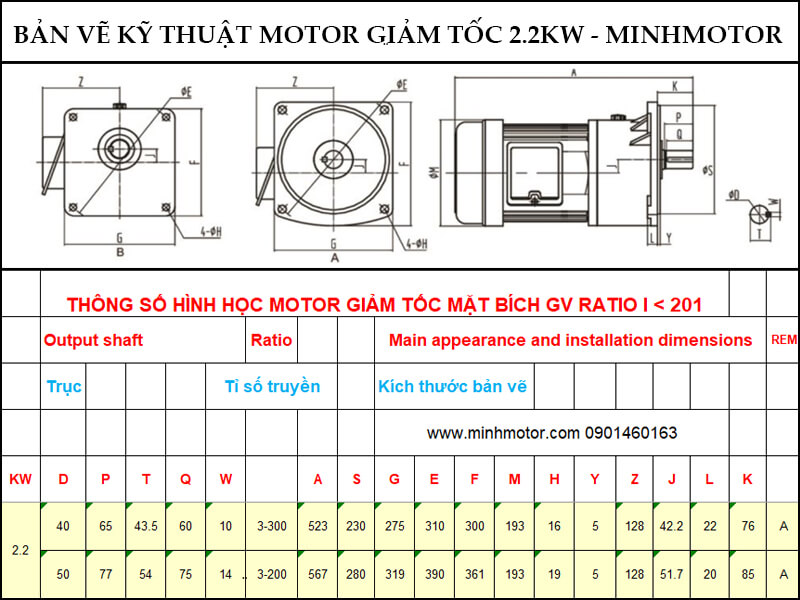

4) Thông số hình học động cơ giảm tốc 2.2kw 3HP mặt bích GV ratio 10 trục 40mm

Kích thước mặt bích vuông, Mời xem hình dưới đây

Thông số hình học động cơ giảm tốc 2.2kw 3HP mặt bích GV ratio 10 trục 40mm

  • Tổng dài A= 523mm
  • Kích thước mặt bích F=? ; G=?
  • Đường kính trục
  • Chiệu rộng rãnh cavet W=?

Video động cơ giảm tốc 2.2kw 3HP ratio 10

Video động cơ giảm tốc chân đế 2.2kw 3 hp tỷ số truyền 1/10

Video các mẫu động cơ giảm tốc 2.2kw 3HP ratio 10 phổ biến nhất
