Motor Giảm Tốc 2.2Kw 3HP 1/25

Motor giảm tốc 2.2kW 3HP 1/25 hay động cơ giảm tốc 3HP 2.2kW tỉ số truyền 25, 3 pha, ratio 25 là thiết bị giảm tốc độ trục ra của các cỗ máy hoạt động bằng điện áp 380v, 220v, 400v, 415v. Sau đây là những Motor Giảm Tốc 2.2Kw 3Hp ratio tỉ số truyền 25 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường Việt Nam.

1) Ứng dụng motor giảm tốc 2.2kW 3HP 1/25

Ứng dụng motor giảm tốc 2.2kW 3HP 1/25 có thể kể đến như:

• Máy đào đất tàu điện ngầm
• Máy khoan lòng biển lấy dầu khí
• Máy uốn tre, gỗ, làm mỹ nghệ
• Máy giặt và vắt khô quần áo
• Sản xuất thuốc dược liệu

2) Ưu điểm động cơ giảm tốc 2.2kW 3HP tỉ số truyền 25

• Trục bền như inox, làm từ thép chống rỉ
• Bánh răng nhông nhiệt luyện tạo độ chống mòn và cực khỏe, mô men xoắn cao, tuổi thọ 9-10 năm.
• Motor hộp số 2.2kW 3HP bạc đạn, vòng bi tiêu chuẩn xuất khẩu Mỹ
• Mỡ làm mát của Nhật, nhiều người dùng nhất thị trường Đông Nam Á.

3) Thông số kỹ thuật motor giảm tốc 2.2kW 3HP tỉ số truyền 25

• Đường kính trục motor giảm tốc 3 pha 2.2kW 3HP thường là 40, 50 mm
• Điện áp: 3 pha 380v
• Tần số điện: 50Hz
• Hệ số bảo vệ: IP55
• Tốc độ: Motor giảm tốc 2.2kw 1/25, ratio i = 25, nghĩa là tốc độ motor điện ở trục ra giảm đi 25 lần. Motor tốc độ 1400 / 25 = 56 hoặc 1500 / 25 = 60. Tốc độ trục ra khoảng 56 - 60 vòng / 1 phút

4) Phân loại motor giảm tốc 2.2kW 3HP tỉ số truyền 25

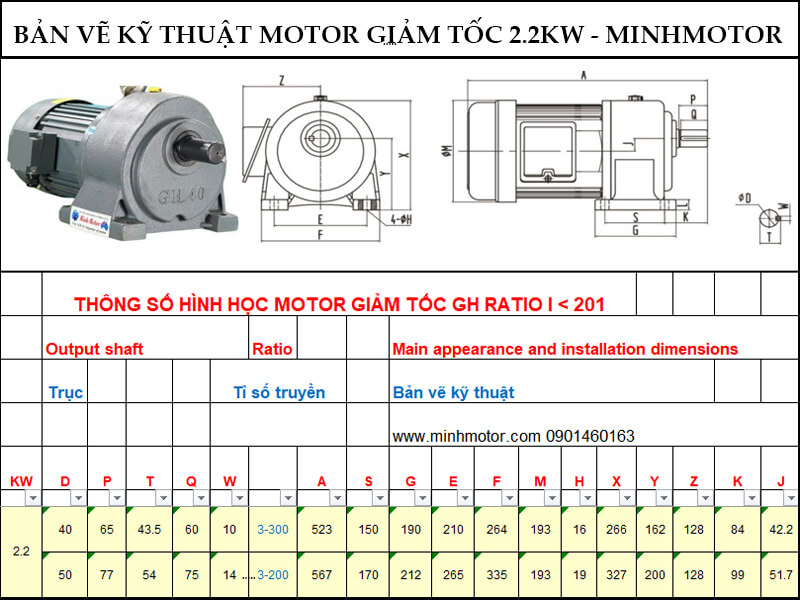

a) Motor giảm tốc 2.2kW 3HP 1/25 chân đế GH, trục 40mm

• Đường kính trục giảm tốc chân đế 1/25 = 40 mm
• Mã hàng motor giảm tốc chân đế: GH40 (PF-DL SV-NF)
• Tốc độ cốt ra 56 - 60 vòng/ phút( thứ tự số 6 trong bảng tốc độ)

• Tổng dài =500 mm
• Khoảng cách tâm lỗ chân đế ngang trục = 210 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục = 150 mm

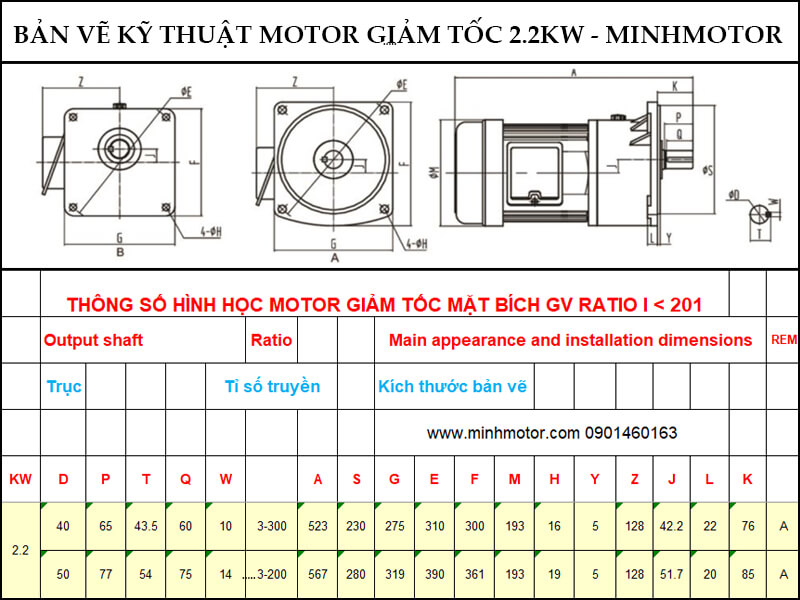

b) Motor giảm tốc 2.2kW 3HP ratio 25 mặt bích GV, trục 40mm

• Tốc độ trục ra là 56 - 60 rpm khi tỉ số truyền = 25
• Đường kính trục motor giảm tốc: 40 mm. Rãnh cavet: 10 mm

• Mã hàng mặt bích: GV40 (PF-DL SV-NF)
• Đường kính lỗ mặt bích: 16 mm

• Tổng dài: 510 mm
• Chiều dài mặt bích: 300 mm
• Chiều ngang mặt bích: 274.5 mm

c) Motor giảm tốc 2.2kW 3HP tỉ số truyền 25 chân đế GH, trục 50mm

• Số vòng quay trục ra: 56 - 60 vòng phút
• Đường kính cốt trục = 50 mm
• Mã hàng chân đế: GH50 (PF-DL SV-NF)

• Tổng dài = 550 mm
• Khoảng cách tâm lỗ chân đế ngang trục = 265 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục = 170 mm

d) Motor giảm tốc 2.2kW 3HP 1/25 mặt bích GV, trục 50mm

• Ratio = 25, tốc độ cốt trục là 56 - 60 rpm( vì 1400/25 = 56, 1400/25 = 60)
• Đường kính cốt trục 50 mm. Rãnh cavet: 14 mm
• Đường kính lỗ mặt bích: 19mm
• Mã hàng mặt bích: GV50 (PF-DL SV-NF)

• Tổng dài: 600 mm
• Chiều dài mặt bích: 361 mm
• Chiều ngang mặt bích: 319 mm

Video sản phẩm thực tế motor giảm tốc 2.2kw 3hp ratio 25

5) Cách lắp đặt motor giảm tốc 2.2kw 3HP ratio 25

Động Cơ Giảm Tốc Chân Đế PL 2.2kw 3HP

Là loại tải trung, trọng tải khoảng 300kg tới 3 tấn, tùy theo phương chiều lắp đặt và tốc độ

Video động cơ giảm tốc chân đế 2.2kw 3 hp tỷ số truyền 1/25

Động Cơ Điện Hộp Số Giảm Tốc SHB 2.2kw 3HP Ratio 25

Động cơ điện SHB hay còn có những tên gọi khác: HP VB SVB SHM SVM

Ưu điểm là hộp giảm tốc và motor có thể tháo rời

Giảm Tốc Tải Nặng Mặt Bích RF

• RF hay còn gọi là giảm tốc tải nặng LVF

• Động cơ tải nặng chân đế R, LHF

Hộp giảm tốc R cốt thẳng gắn động cơ bích 2.2kw 3hp thành motor hộp số bánh răng tải nặng ứng dụng vào gầu tải, vít tải, băng tải truyền động xi măng sỏi cát số lượng lớn.

Động Cơ Giảm Tốc Cycloid XLD 2.2kw 3HP Ratio 25

Động cơ giảm tốc Cycloid còn có những tên gọi khác: XWD, BWY, XWY, BWE, XWE, XLE

Motor giảm tốc 2.2kw 3hp cyclo ratio 1 /  11, 17, 29, 71, 59, 43, 35, đường kính cốt từ 25 tới 130mm. Động cơ hộp số cycloid công suất power 2.2kw 3HP mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD dùng được điện 380v, 220v sử dụng vào những việc cần trục cốt ra lớn.

2 hình ở dưới, ảnh trên là motor giảm tốc 3 pha 380v và ảnh dưới là motor giảm tốc 1 pha 220v

Motor Giảm Tốc Mặt Bích PF 2.2kw 3HP

Các loại motor giảm tốc mặt bích thường làm việc trong tư thế úp xuống hoặc ngửa lên. Còn gọi là motor giảm tốc khuấy 2.2kw 3HP

Motor Giảm Tốc 2.2kw 3HP Cốt Vít BSM

Còn có các worm gear khác HW, LW, HMW, LMW, ASS, BSS, ASM, ASN

Có trục ra vuông góc với trục vào phổ biến nhất là động cơ hộp số trục vít WP bánh răng đồng

Các loại hộp số giảm tốc trục vít liền động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1/ 10, 20, 30, 40, 60. trục ra vuông góc lắp đặt được nhiều hướng.

Tư thế lắp đặt có thể ngửa hoặc úp, giảm tốc trục đứng hoặc giảm tốc trục ngang như sau

Còn gọi là giảm tốc trục vít worm gear reducer 2.2kw 3HP VW UW VMW UMW TOM TMW

Động Cơ Giảm Tốc RV Flange Gearbox 2.2kw 3HP Ratio 25

Hộp số NMRV kết hợp động cơ 2.2kw 3hp Tỉ số truyền, giảm là 1: 5, 10, 20, 30, 40, 60, 80 trục ra cốt âm, trục dương mặt bích vuông, quay 360 độ, có thể lắp phanh từ.

Tư thế lắp đặt: nằm ngang Horizontal, theo chiều dọc Vertical

Mẫu giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 25 NMRV NRV

Motor Giảm Tốc Bevel Helical Gear Reducer K 2.2kw 3HP Ratio 25 With Brake

Ứng dụng rộng rãi trong làm băng tải băng chuyền gầu tải vít tải

Motor Giảm Tốc 2.2kw 3HP Ratio 25 Gear Motor Reducer With Brake

Motor giảm tốc 380v 2.2kw 3hp phanh thông qua thắng từ vào cốt motor làm motor ngừng quay ngay khi tắt điện, để bảo đảm an toàn sản xuất.

Motor Biến Tốc 2.2kw 3HP Ratio 25 Điều Chỉnh Tốc Độ

Còn Gọi Là Động cơ giảm tốc

Ảnh 1 : điểu tốc cơ 2 cấp, ảnh 2: điều tốc cơ liền hộp số trục dương, ảnh 3: điều tốc cơ gắn hộp giảm tốc cốt âm RV, ảnh 4: điều tốc cơ gắn hộp giảm tốc GHM

Adjustable speed worm gearbox reducer UDL B5 B3 NMRV GHM

Motor Giảm Tốc Cycloid Motor Gearbox Reducer 2.2kw 3HP 4pole

Tốc độ trục ra 1 vòng – 200 vòng (round per minute)

Motor Giảm Tốc 2.2kw 3HP, Gear Motor Reducer Single Phase 220v

Thiết yếu ở những vùng không có điện áp 380v. Công suất từ 0.5HP nửa ngựa tới 3.7kw 5 ngựa 5HP
