Motor Giảm Tốc 2.2Kw 3HP 1/30

6.234 reviews
  • Kho Motor Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 2.2kW 3HP 1/30 cho trục ra ~ 47 vòng/phút, mô men ~ 395 Nm. Tỉ số 1/30 là bậc đầu tiên của hộp 3 cấp: đủ chậm để gắn thẳng tang kéo, trục cuốn Ø300–400mm mà dây chạy 45–60 m/phút, đủ khoẻ để kéo dây, kéo đai liên tục. Đây là tỉ số bán chạy nhất của dòng 2.2kW vì phủ được nhiều máy nhất ở dải 40–50 v/p. Xem các tỉ số khác tại Motor Giảm Tốc 2.2Kw 3Hp.

1) Motor giảm tốc 2.2kW 3HP 1/30 là gì?

  • Motor điện 3 pha 2.2kW (3HP), 4 cực, ~ 1420 vòng/phút, gắn liền hộp số bánh răng trụ tỉ số i = 30.
  • Tỉ số 1/30 dùng 3 cặp bánh răng (từ 1/30 trở lên là 3 cấp), trục ra cùng phương trục motor.
  • Tốc độ trục ra: 1420 / 30 = 47.3 vòng/phút ở lưới 50Hz.
  • Mô men trục ra: 9550 × 2.2 / 47.3 × 0.85 ≈ ~ 395 Nm.
  • Dòng điện định mức: ~ 5.15A ở 380V.
Thông số nhanhMotor giảm tốc 2.2kW 3HP 1/30
Công suất2.2kW (3HP), 4 cực
Tỉ số truyền1/30
Tốc độ trục ra~ 47.3 vòng/phút
Mô men trục ra~ 395 Nm
Đường kính trục ra32mm, 40mm, 50mm
Kiểu lắpChân đế GH / mặt bích GV
Điện áp, dòng điện3 pha 380V – ~ 5.15A
Bôi trơnMỡ bán lỏng 00#, bơm sẵn

2) Phân loại motor giảm tốc 2.2kW 3HP 1/30

  • Mặt bích GV: bích vuông bắt vào bàn máy, trục ra dựng đứng — hợp với tang kéo, mâm cuốn trục đứng, trục 32, 40, 50mm.
  • Chân đế GH: bắt xuống khung nằm ngang, trục 32, 40, 50mm.
  • Tỉ số 1/30 mô men ~ 395 Nm: trục 32mm đã dùng được; trục 40mm khi tang treo trực tiếp lên trục ra, chịu lực kéo ngang.

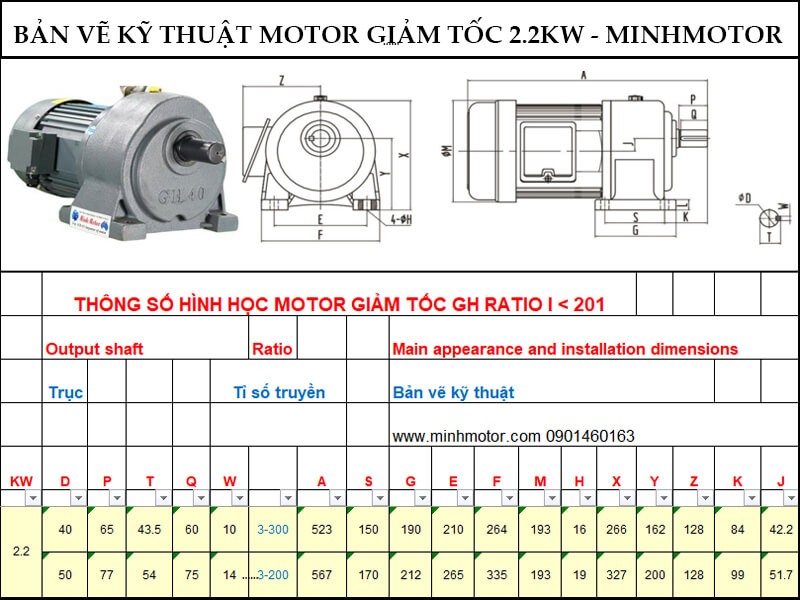

a) Motor giảm tốc 2.2kW 3HP 1/30 chân đế GH, trục 40mm

  • Đường kính trục = 40 mm
  • Mã hàng motor giảm tốc chân đế: GH40 (PF-DL SV-NF)
  • Tốc độ cốt ra 47 - 50 vòng/ phút( thứ tự số 7 trong bảng tốc độ)

Động cơ giảm tốc 2.2kW 3HP chân đế trục 40

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/30 trục 40 chân đế

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGH 2.2kw-30-40
Trục cốt40mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/30
Tốc độ trục ra~47 vòng/phút
Mô-men trục ra~396 Nm
Kiểu lắpChân đế (GH)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~50 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/30 chân đế trục 40 GH - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài =500 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 210 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 150 mm

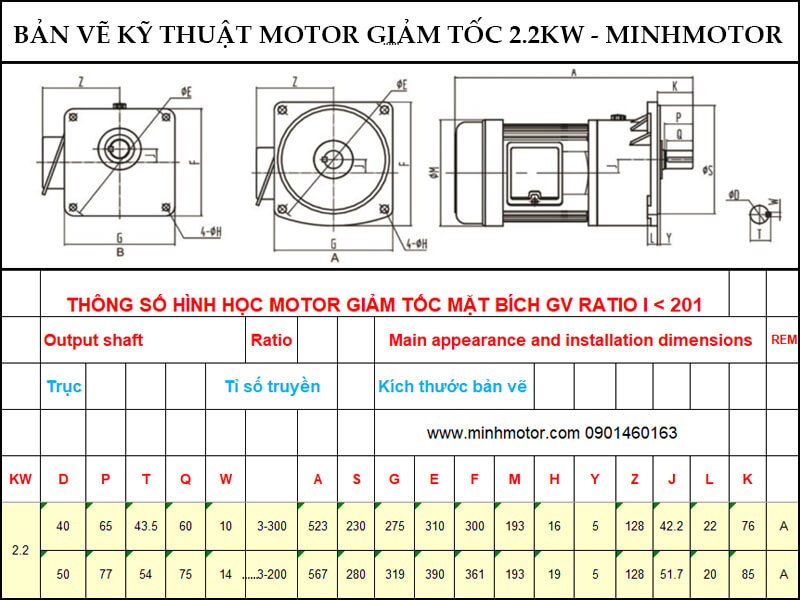

b) Motor giảm tốc 2.2kW 3HP ratio 30 mặt bích GV, trục 40mm

  • Tốc độ trục ra là 47 - 50 rpm khi tỉ số truyền = 30
  • Đường kính trục motor giảm tốc: 40 mm. Rãnh cavet: 10 mm
  • Mã hàng mặt bích: GV40 (PF-DL SV-NF)
  • Đường kính lỗ mặt bích: 16 mm

Motor giảm tốc 2.2kW 3HP mặt bích GV trục 40mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/30 trục 40 mặt bích

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGV 2.2kw-30-40
Trục cốt40mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/30
Tốc độ trục ra~47 vòng/phút
Mô-men trục ra~396 Nm
Kiểu lắpMặt bích (GV)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~50 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/30 mặt bích trục 40 GV - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài: 510 mm
  • Chiều dài mặt bích: 300 mm
  • Chiều ngang mặt bích: 274.5 mm

c) Motor giảm tốc 2.2kW 3HP 1/30 chân đế GH, trục 32mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/30 trục 32 chân đế

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGH 2.2kw-30-32
Trục cốt32mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/30
Tốc độ trục ra~47 vòng/phút
Mô-men trục ra~396 Nm
Kiểu lắpChân đế (GH)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~33 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/30 chân đế trục 32 GH - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

d) Motor giảm tốc 2.2kW 3HP ratio 30 mặt bích GV, trục 32mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/30 trục 32 mặt bích

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGV 2.2kw-30-32
Trục cốt32mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/30
Tốc độ trục ra~47 vòng/phút
Mô-men trục ra~396 Nm
Kiểu lắpMặt bích (GV)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~33 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/30 mặt bích trục 32 GV - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

e) Motor giảm tốc 2.2kW 3HP tỉ số truyền 30 chân đế GH, trục 50mm

  • Số vòng quay trục ra: 47 - 50 vòng phút
  • Đường kính cốt trục = 50 mm
  • Mã hàng chân đế: GH50 (PF-DL SV-NF)

Motor giảm tốc 2.2kW 3HP chân đế GH, trục 50mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/30 trục 50 chân đế

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGH 2.2kw-30-50
Trục cốt50mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/30
Tốc độ trục ra~47 vòng/phút
Mô-men trục ra~396 Nm
Kiểu lắpChân đế (GH)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~76.3 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/30 chân đế trục 50 GH - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài = 550 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 265 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 170 mm

f) Motor giảm tốc 2.2kW 3HP 1/30 mặt bích GV, trục 50mm

  • Ratio = 30, tốc độ cốt trục là 47 - 50 rpm( vì 1400 / 30 = 47, 1500 / 30 = 50)
  • Đường kính cốt trục 50 mm. Rãnh cavet: 14 mm
  • Đường kính lỗ mặt bích: 19mm
  • Mã hàng mặt bích: GV50 (PF-DL SV-NF)

Motor giảm tốc 2.2kW 3HP mặt bích GV, trục 50mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/30 trục 50 mặt bích

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGV 2.2kw-30-50
Trục cốt50mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/30
Tốc độ trục ra~47 vòng/phút
Mô-men trục ra~396 Nm
Kiểu lắpMặt bích (GV)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~76.3 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/30 mặt bích trục 50 GV - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài: 600 mm
  • Chiều dài mặt bích: 361 mm
  • Chiều ngang mặt bích: 319 mm

Video sản phẩm thực tế motor giảm tốc 2.2kw 3hp ratio 30

3) Ứng dụng motor giảm tốc 2.2kW 3HP 1/30

a) Máy dùng motor giảm tốc 2.2kW 1/30 (47.3 vòng/phút)

  • Máy rút dây thép, dây đồng tang đứng: tang Ø400mm kéo dây ~ 59 m/phút.
  • Máy cuộn đai thép, đai nhựa PET: lõi Ø300mm cuốn ~ 45 m/phút.
  • Máy se, đánh xoắn sợi cáp nhiều lõi: đầu xoắn 40–50 v/p.
  • Máy bóc vỏ dây điện phế liệu kiểu con lăn kéo: con lăn Ø120mm, dây chạy ~ 18 m/phút.
  • Máy vắt li tâm tách nước rau củ cỡ nhỏ chạy chậm giai đoạn đầu: 40–50 v/p.
  • Máy đánh bóng ống inox kiểu bánh xe kéo ống: bánh Ø250mm, ống chạy ~ 37 m/phút.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 2.2kW 3HP 1/30 cho máy rút dây thép tang đứng Ø400

Máy rút dây thép tang đứng Ø400 dùng motor giảm tốc 2.2kW 3HP 1/30 mặt bích GV trục 40

  • Máy rút dây thép 1 khuôn, tang kéo trục đứng Ø400mm, rút dây Ø3.5 xuống Ø3.0mm, dùng motor giảm tốc mặt bích GV 2.2kW 1/30 trục 40mm lắp ngửa dưới bàn máy.

Cách vận hành:

  • Motor giảm tốc GV bắt bích ngửa dưới bàn máy, trục ra dựng đứng xuyên qua bàn, tang kéo Ø400 lắp thẳng lên trục bằng then.
  • Dây thép Ø3.5 từ giá xả qua hộp bột xà phòng, qua khuôn rút (khuôn hợp kim Ø3.0), quấn 8–10 vòng quanh tang.
  • Tang quay ~ 47 v/p kéo dây qua khuôn với tốc độ ~ 59 m/phút; dây thành phẩm xếp vòng trên tang.
  • Đầy tang (~ 80–100 kg dây), dừng máy, nhấc cuộn dây ra bằng palăng.

Tính tốc độ, lực rút dây Ø3.5 → Ø3.0:

  • Tốc độ dây: π × 0.4m × 47.3 v/p ≈ ~ 59 m/phút (~ 1 m/s).
  • Giảm tiết diện: 9.62 → 7.07 mm², ln(9.62/7.07) ≈ 0.31.
  • Lực rút (thép cacbon thấp, ứng suất chảy trung bình ~ 500 MPa, hệ số ma sát khuôn 1.3): 7.07 × 500 × 0.31 × 1.3 ≈ ~ 1.4 kN.
  • Mô men trên tang: 1.4 kN × 0.2m ≈ 285 Nm; công suất kéo ≈ 1.4 kN × 1 m/s ≈ 1.4 kW.
  • Motor giảm tốc 2.2kW 1/30 cho ~ 395 Nm: dư ~ 1.4 lần cho đầu dây vót, khuôn mòn.

Vì sao chọn motor giảm tốc 2.2kW 1/30, mặt bích GV:

  • Tỉ số 1/20: tang ~ 71 v/p, dây chạy ~ 89 m/phút — mô men chỉ còn ~ 280 Nm, đầu dây dễ đứt khi xỏ khuôn.
  • Tỉ số 1/40: tang ~ 35 v/p, năng suất giảm 25%.
  • 1/30 cho ~ 59 m/phút: dây kịp nguội trên tang 8–10 vòng, không cần làm mát nước cho dây Ø3.
  • Mặt bích GV lắp ngửa: trục đứng gắn tang trực tiếp, không cần hộp chuyển hướng 90°, không cần xích.
  • Bàn máy che kín motor bên dưới, bột xà phòng và mạt thép không rơi vào quạt motor.
  • Điện: dòng ~ 5.15A/380V, dây 4 × 1.5mm², CB 10A, rơ le nhiệt cài ~ 5.7A.

4) Ưu điểm của motor giảm tốc 2.2kW 1/30 GV khi làm máy rút dây thép

  • Tang gắn thẳng lên trục ra: không xích, không đai, tốc độ dây đều, ít rung.
  • So với hộp trục vít cùng tỉ số 1/30, hộp bánh răng trụ hiệu suất ~ 85% (trục vít ~ 70–75%): kéo dây liên tục cả ca, hộp không nóng, điện tiêu thụ thấp hơn.
  • Mô men ~ 395 Nm giữ tốc độ dây ổn định khi khuôn bắt đầu mòn, lực rút tăng 10–15%.
  • Bích định tâm bằng vành, tang quay đồng tâm, dây không bị giật theo vòng quay.
  • Đổi đường kính dây: thay khuôn và đổi tỉ số 1/25 hoặc 1/40 cùng mặt bích, không phải sửa bàn máy.

5) FAQ motor giảm tốc 2.2kW 3HP 1/30

a) Người sắp mua, đang khảo giá motor giảm tốc 2.2kW 1/30

  • Motor giảm tốc 2.2kW 1/30 quay bao nhiêu vòng/phút? ~ 47 v/p ở 50Hz (1420 / 30). Chạy biến tần 40Hz còn ~ 38 v/p.
  • Tỉ số 1/30 có phải loại 3 cấp không? Có. 1/30 là tỉ số nhỏ nhất của hộp 3 cặp bánh răng; 1/25 trở xuống là 2 cấp.
  • Gắn tang Ø400 thẳng lên trục ra GV được không? Được, nếu lực kéo ngang trên tang dưới ~ 2 kN và tang nằm sát bích (cách mặt bích dưới 60mm). Tang treo xa hơn thì chọn trục 40 hoặc 50mm.
  • Mô men 395 Nm có rút được dây Ø4 không? Rút Ø4.0 → Ø3.5 cần ~ 1.9 kN, tang Ø400 cần ~ 380 Nm — sát giới hạn. Muốn rút Ø4 lâu dài thì dùng 1/40 (~ 500 Nm) hoặc motor 3kW.
  • So với 1/25, tỉ số 1/30 hơn gì? Chậm hơn ~ 17% (47 so với 57 v/p), khoẻ hơn: 1/25 ~ 340 Nm, 1/30 ~ 395 Nm.
  • Có bản 1 pha 220V không? Có. GVC 2.2kW 1/30 (mặt bích) và GHC (chân đế), trục 32 và 40mm.
  • Mặt bích GV 2.2kW có mấy lỗ, cỡ lỗ bao nhiêu? 4 lỗ Ø16mm, bích vuông 300 × 274.5mm, khoảng cách lỗ 219.2mm.

b) Người vừa mua, cần vận hành motor giảm tốc 2.2kW 1/30 đúng

  • Lắp GV ngửa trục lên cần lưu ý gì? Phớt trục ra nằm trên cùng, mỡ không dồn vào phớt — kiểu lắp này ít rỉ mỡ nhất. Che chắn để nước, bột xà phòng không đọng quanh trục.
  • Chạy thử máy rút dây thế nào? Chạy tang không dây 5 phút, đo dòng (dưới 3A), rồi xỏ dây đã vót đầu qua khuôn, kéo 2–3 vòng bằng tay trước khi bật máy.
  • Cài rơ le nhiệt bao nhiêu? Dòng tem 5.15A, cài ~ 5.6A.

c) Bảo trì motor giảm tốc 2.2kW 1/30 sau 6–12 tháng

  • Sau 6 tháng rút dây cần kiểm tra gì? Độ đảo tang (dưới 0.3mm), then và rãnh then trục ra, bu lông bích.
  • Rãnh then trục ra bị toét là do đâu? Tang lắp lỏng, then không khít, chạy dừng liên tục. Thay then đúng cỡ, siết vít chặn tang.
  • Có cần thay mỡ hộp số định kỳ không? Không theo lịch cố định; mở kiểm tra khi thấy rỉ mỡ hoặc tiếng kêu lạ.

d) Lỗi do dùng sai motor giảm tốc 2.2kW 1/30 và cách khắc phục

  • Đứt dây liên tục ngay khuôn? Dây chạy nhanh quá so với độ giảm tiết diện, hoặc thiếu bột bôi trơn. Giảm tỉ lệ rút, hoặc dùng tỉ số 1/40.
  • Motor nóng, dòng vượt 5.15A? Rút dây tiết diện giảm quá 30% mỗi khuôn. Chia 2 khuôn hoặc lên 3kW.
  • Tang kêu lụp cụp mỗi vòng? Tang đảo do lỗ tang rộng hơn trục. Doa lại hoặc thay tang, siết vít chặn.
  • Hộp số kêu to sau khi rửa máy? Nước lọt qua phớt khi xịt rửa. Thay phớt, không xịt nước thẳng vào trục.
