Motor giảm tốc 2.2kW 3HP 1/60 cho trục ra ~ 23.7 vòng/phút, mô men ~ 755 Nm — mức tốc độ mà mâm quay, bàn xoay, đĩa nghiêng cần, chỉ thêm 1 cặp nhông xích là ra 8–12 vòng/phút. Tỉ số 1/60 lớn hơn 1/50 một bậc: chậm hơn ~ 17%, khoẻ hơn ~ 20% ở cùng 2.2kW điện. Hộp bánh răng trụ 3 cấp hiệu suất ~ 85–90%, nên trục ra giữ được lực lớn mà motor không nóng như hộp trục vít cùng tỉ số. Xem các tỉ số khác tại Motor Giảm Tốc 2.2Kw 3Hp.

1) Motor giảm tốc 2.2kW 3HP 1/60 là gì?

  • Motor điện 3 pha 2.2kW (3HP), 4 cực, ~ 1420 vòng/phút, gắn liền hộp số bánh răng trụ tỉ số i = 60.
  • Tỉ số 1/60 dùng 3 cặp bánh răng (từ 1/30 trở lên là 3 cấp), trục ra cùng phương trục motor.
  • Tốc độ trục ra: 1420 / 60 = 23.7 vòng/phút ở lưới 50Hz.
  • Mô men trục ra: 9550 × 2.2 / 23.7 × 0.85 ≈ ~ 755 Nm.
  • Dòng điện định mức: ~ 5.15A ở 380V.
Thông số nhanhMotor giảm tốc 2.2kW 3HP 1/60
Công suất2.2kW (3HP), 4 cực
Tỉ số truyền1/60
Tốc độ trục ra~ 23.7 vòng/phút
Mô men trục ra~ 755 Nm
Đường kính trục ra32mm, 40mm, 50mm
Kiểu lắpChân đế GH / mặt bích GV
Điện áp, dòng điện3 pha 380V – ~ 5.15A
Bôi trơnMỡ bán lỏng 00#, bơm sẵn

2) Phân loại motor giảm tốc 2.2kW 3HP 1/60

  • Mặt bích GV: bắt bích vào tấm thép, trục ra hướng lên hoặc xuống — kiểu hay dùng cho mâm quay trục đứng, trục 32, 40, 50mm.
  • Chân đế GH: bắt bu lông xuống khung nằm ngang, trục 32, 40, 50mm.
  • Tỉ số 1/60 cho mô men ~ 755 Nm: trục 40mm và 50mm dư sức; trục 32mm hộp nhỏ, hợp tải êm, không va đập.

a) Motor giảm tốc 2.2kW 3HP 1/60 chân đế GH, trục 40mm

  • Đường kính trục = 40 mm
  • Mã hàng motor giảm tốc chân đế: GH40 (PF-DL SV-NF)
  • Tốc độ cốt ra 23 - 25 vòng/ phút( thứ tự số 10 trong bảng tốc độ)

Động cơ giảm tốc 2.2kW 3HP chân đế trục 40

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/60 trục 40 chân đế

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGH 2.2kw-60-40
Trục cốt40mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/60
Tốc độ trục ra~24 vòng/phút
Mô-men trục ra~755 Nm
Kiểu lắpChân đế (GH)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~50 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/60 chân đế trục 40 GH - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

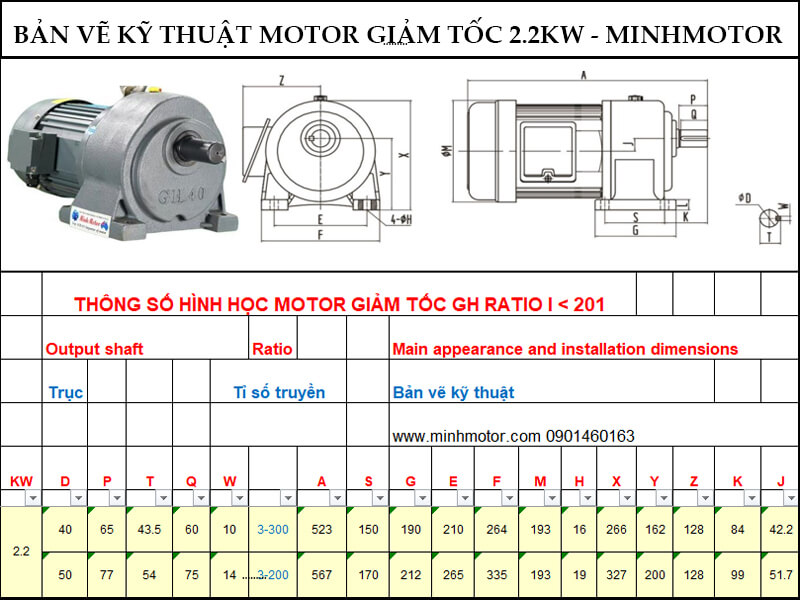

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài =500 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 210 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 150 mm

b) Motor giảm tốc 2.2kW 3HP ratio 60 mặt bích GV, trục 40mm

  • Tốc độ trục ra là 23 - 25 rpm khi tỉ số truyền = 60
  • Đường kính trục motor giảm tốc: 40 mm. Rãnh cavet: 10 mm
  • Mã hàng mặt bích: GV40 (PF-DL SV-NF)
  • Đường kính lỗ mặt bích: 16 mm

Motor giảm tốc 2.2kW 3HP mặt bích GV trục 40mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/60 trục 40 mặt bích

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGV 2.2kw-60-40
Trục cốt40mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/60
Tốc độ trục ra~24 vòng/phút
Mô-men trục ra~755 Nm
Kiểu lắpMặt bích (GV)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~50 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/60 mặt bích trục 40 GV - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

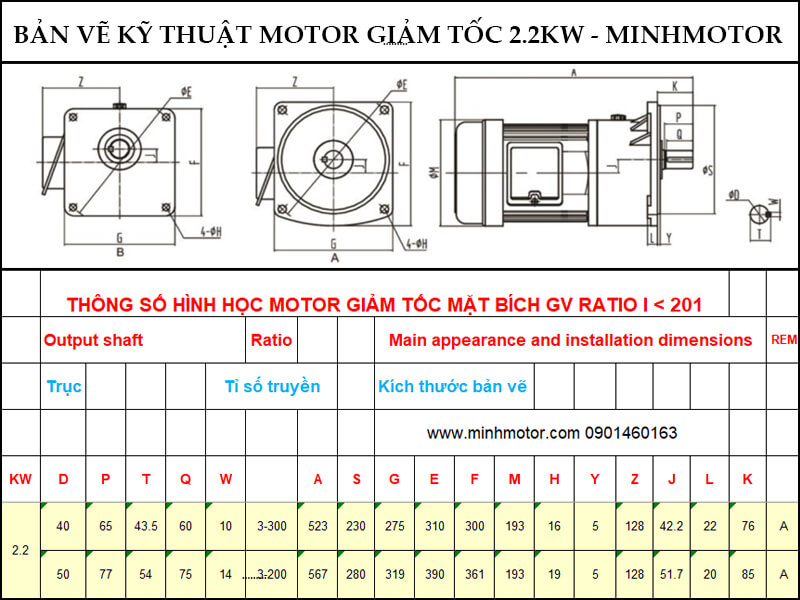

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài: 510 mm
  • Chiều dài mặt bích: 300 mm
  • Chiều ngang mặt bích: 274.5 mm

c) Motor giảm tốc 2.2kW 3HP 1/60 chân đế GH, trục 32mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/60 trục 32 chân đế

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGH 2.2kw-60-32
Trục cốt32mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/60
Tốc độ trục ra~24 vòng/phút
Mô-men trục ra~755 Nm
Kiểu lắpChân đế (GH)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~33 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/60 chân đế trục 32 GH - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

d) Motor giảm tốc 2.2kW 3HP ratio 60 mặt bích GV, trục 32mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/60 trục 32 mặt bích

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGV 2.2kw-60-32
Trục cốt32mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/60
Tốc độ trục ra~24 vòng/phút
Mô-men trục ra~755 Nm
Kiểu lắpMặt bích (GV)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~33 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/60 mặt bích trục 32 GV - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

e) Motor giảm tốc 2.2kW 3HP tỉ số truyền 60 chân đế GH, trục 50mm

  • Số vòng quay trục ra: 23 - 25 vòng phút
  • Đường kính cốt trục = 50 mm
  • Mã hàng chân đế: GH50 (PF-DL SV-NF)

Motor giảm tốc 2.2kW 3HP chân đế GH, trục 50mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/60 trục 50 chân đế

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGH 2.2kw-60-50
Trục cốt50mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/60
Tốc độ trục ra~24 vòng/phút
Mô-men trục ra~755 Nm
Kiểu lắpChân đế (GH)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~76.3 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/60 chân đế trục 50 GH - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài = 550 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 265 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 170 mm

f) Motor giảm tốc 2.2kW 3HP 1/60 mặt bích GV, trục 50mm

  • Ratio = 60, tốc độ cốt trục là 23 - 25 rpm( vì 1400 / 60 = 23, 1500 / 60 = 25)
  • Đường kính cốt trục 50 mm. Rãnh cavet: 14 mm
  • Đường kính lỗ mặt bích: 19mm
  • Mã hàng mặt bích: GV50 (PF-DL SV-NF)

Motor giảm tốc 2.2kW 3HP mặt bích GV, trục 50mm

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/60 trục 50 mặt bích

Thông sốGiá trị
Công suất2.2kW (3HP)
Mã hàngGV 2.2kw-60-50
Trục cốt50mm
Điện áp3 pha 220V / 380V, 50Hz
Dòng điện (theo tem)8.91A (220V) / 5.15A (380V)
Số cực motor4 pole (~1400 vòng/phút)
Tỉ số truyền1/60
Tốc độ trục ra~24 vòng/phút
Mô-men trục ra~755 Nm
Kiểu lắpMặt bích (GV)
Cấp bảo vệIP55
Trọng lượng (sổ kho)~76.3 kg
Tiêu chuẩn đạt CQ xuất khẩu Châu ÂuEN 60034-1:2010

Tem motor giảm tốc 2.2kW 3HP 1/60 mặt bích trục 50 GV - hoá đơn VAT ghi động cơ điện 2.2kW + hộp giảm tốc

  • Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)
  • Tổng dài: 600 mm
  • Chiều dài mặt bích: 361 mm
  • Chiều ngang mặt bích: 319 mm

Video sản phẩm thực tế motor giảm tốc 2.2kw 3hp ratio 60

3) Ứng dụng motor giảm tốc 2.2kW 3HP 1/60

a) Máy dùng motor giảm tốc 2.2kW 1/60 (23.7 vòng/phút)

  • Máy quấn màng PE pallet bàn xoay: mâm Ø1.8m quay 8–12 v/p qua nhông xích 1:2.
  • Máy vo viên phân bón, vo viên thức ăn kiểu đĩa nghiêng: đĩa Ø1m quay 20–25 v/p.
  • Máy bao viên, bọc đường kiểu nồi quay (coating pan): 20–30 v/p, hạt lăn đều không vỡ.
  • Bàn con lăn hàn ống (rulo hàn chu vi): con lăn Ø200mm cho mép hàn chạy ~ 15 m/phút.
  • Máy cuộn ống mềm, cuộn dây điện: tang Ø500mm cuốn ~ 37 m/phút.
  • Máy rửa phôi, rửa chi tiết đúc kiểu lồng quay: 20–25 v/p.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 2.2kW 3HP 1/60 cho bàn xoay máy quấn màng pallet 3 tấn

Bàn xoay máy quấn màng pallet 3 tấn dùng motor giảm tốc 2.2kW 3HP 1/60 mặt bích GV trục 40

  • Bàn xoay máy quấn màng PE pallet Ø1800mm, tải 3 tấn, dùng motor giảm tốc mặt bích GV 2.2kW 1/60 trục 40mm đặt đứng dưới khung mâm.

Cách vận hành:

  • Motor giảm tốc GV đặt đứng dưới khung mâm, bích bắt vào tấm đỡ, trục ra hướng lên gắn nhông Z15.
  • Xích kéo vòng nhông Z30 hàn dưới tâm mâm xoay: tỉ số xích 1:2, mâm quay ~ 11.8 v/p.
  • Xe nâng đặt pallet lên mâm, kẹp đầu màng, bấm chạy: mâm quay, xe màng trên cột chạy lên xuống.
  • Biến tần chạy mềm 2–3 giây đầu và cuối để pallet hàng cao không bị nghiêng, đổ.
  • Hết chương trình, mâm dừng đúng vị trí nhờ cảm biến tiệm cận, thợ cắt màng, xe nâng lấy hàng.

Tính tốc độ, lực cho bàn xoay quấn màng 3 tấn:

  • Tốc độ mâm: 23.7 v/p / 2 = ~ 11.8 v/p; pallet 1.2 × 1m (chu vi ~ 4.4m) kéo màng ~ 52 m/phút.
  • Lực cản lăn: (3000 + 400kg mâm) × 9.81 × 0.02 ≈ 670 N; bánh đỡ ở bán kính 0.7m → mô men ~ 470 Nm trên mâm.
  • Mô men khởi động: quán tính pallet 3 tấn ≈ 3000 × (1.2² + 1²) / 12 ≈ 610 kg·m², tăng tốc lên 1.24 rad/s trong 2 giây → ~ 380 Nm.
  • Tổng trên mâm ~ 850 Nm, qua xích 1:2 (hiệu suất 0.96) trục hộp số cần ~ 440 Nm.
  • Motor giảm tốc 2.2kW 1/60 cho ~ 755 Nm: hệ số dư ~ 1.7 lần cho pallet lệch tâm, mâm bám bụi.

Vì sao chọn motor giảm tốc 2.2kW 1/60, mặt bích GV:

  • Tỉ số 1/50: mâm ~ 14.2 v/p, pallet hàng cao 1.8m văng màng, dễ xô lệch.
  • Tỉ số 1/80: mâm ~ 8.9 v/p, mỗi pallet chậm thêm ~ 25 giây.
  • 1/60 cho mâm ~ 11.8 v/p: 1 pallet quấn 3 lớp đáy + 2 lượt lên xuống hết ~ 70–90 giây.
  • Mặt bích GV đặt đứng dưới khung: trục thẳng đứng song song trục mâm, xích nằm ngang, không cần hộp chuyển hướng.
  • Motor nằm lệch tâm, sát mép khung: tháo xích, tháo 4 bu lông bích là nhấc motor ra, không phải hạ mâm.
  • Điện: dòng ~ 5.15A/380V, dây 4 × 1.5mm², CB 10A, rơ le nhiệt cài ~ 5.7A.

4) Ưu điểm của motor giảm tốc 2.2kW 1/60 GV khi làm bàn xoay quấn màng pallet

  • Trục ra đứng ngay từ hộp số: truyền xích nằm ngang thẳng tới mâm, không qua hộp góc hay puly chuyển hướng.
  • So với hộp trục vít cùng tỉ số 1/60, hộp bánh răng trụ hiệu suất ~ 85% (trục vít ~ 60–65%): cùng 2.2kW, mâm khởi động đầy tải 3 tấn nhẹ hơn.
  • Mô men ~ 755 Nm giữ mâm quay đều khi pallet đặt lệch tâm 200–300mm.
  • Bích GV định tâm bằng vành, lắp vào tấm đế khoan sẵn là thẳng tâm, xích không bị lệch răng.
  • Chạy được với biến tần 30–60Hz để chỉnh tốc độ mâm 7–14 v/p theo loại hàng.

5) FAQ motor giảm tốc 2.2kW 3HP 1/60

a) Người sắp mua, đang khảo giá motor giảm tốc 2.2kW 1/60

  • Motor giảm tốc 2.2kW 1/60 quay bao nhiêu vòng/phút? ~ 23.7 vòng/phút ở 50Hz. Qua biến tần: 30Hz còn ~ 14.2 v/p, 60Hz lên ~ 28.4 v/p.
  • Bàn xoay 3 tấn dùng 2.2kW 1/60 có đủ lực không? Đủ, nếu mâm đỡ trên bánh xe hoặc vòng bi lớn và truyền xích 1:2: trục hộp số chỉ cần ~ 440 Nm, hộp cho ~ 755 Nm. Mâm trượt trên tấm thép không có bánh đỡ thì lực cản tăng 5–8 lần, 2.2kW không kéo nổi 3 tấn.
  • Motor giảm tốc 2.2kW tỉ số 60 khác tỉ số 50 thế nào? 1/60 chậm hơn (23.7 so với 28.4 v/p) và khoẻ hơn (~ 755 so với ~ 620 Nm). Cùng kích thước vỏ, cùng mặt bích, lắp lẫn được.
  • Mặt bích GV 2.2kW trục 40 có kích thước bích bao nhiêu? Bích vuông 300 × 274.5mm, 4 lỗ Ø16mm, khoảng cách lỗ 219.2mm, trục 40mm cavet 10mm.
  • Lắp GV trục ra hướng xuống được không? Được. Đây là kiểu lắp chuẩn của mặt bích GV; mỡ trong hộp dồn về phía phớt trục ra nên cần kiểm tra phớt thường xuyên hơn.
  • Có bản 1 pha 220V tỉ số 1/60 không? Có. GVC 2.2kW 1/60 (mặt bích) và GHC (chân đế), trục 32 và 40mm.
  • Cần dừng mâm đúng vị trí thì chọn bản nào? Chọn GVS (phanh thường) cho mâm quay ngang; mâm tự trôi ~ 5–10° khi không phanh.

b) Người vừa mua, cần vận hành motor giảm tốc 2.2kW 1/60 đúng

  • Gắn biến tần cho motor giảm tốc 2.2kW 1/60 chọn cỡ nào? Biến tần 3 pha 380V 2.2kW, cài thời gian tăng tốc 2–3 giây cho tải quán tính lớn.
  • Căng xích bao nhiêu là vừa? Độ võng nhánh chùng 2–3% khoảng cách tâm 2 nhông; quá căng làm nóng ổ trục ra hộp số.
  • Chạy thử thế nào? Chạy mâm không tải 3–5 phút, đo dòng: dưới 3A là bình thường; rồi mới đặt pallet.

c) Bảo trì motor giảm tốc 2.2kW 1/60 sau 6–12 tháng

  • Sau 6 tháng chạy bàn xoay cần kiểm tra gì ở motor giảm tốc? Bu lông bích, độ mòn răng nhông Z15, phớt trục ra có rỉ mỡ không, bụi màng PE quấn vào trục.
  • Có cần tra thêm mỡ vào hộp số không? Không, nếu không rỉ mỡ. Khi thay phớt thì bổ sung đúng mỡ bán lỏng 00#.
  • Dòng điện tăng dần theo tháng là do đâu? Bánh đỡ mâm mòn, kẹt bụi màng PE; vệ sinh đường lăn trước khi nghi hộp số.

d) Lỗi do dùng sai motor giảm tốc 2.2kW 1/60 và cách khắc phục

  • Mâm giật, pallet lắc khi khởi động? Đóng điện trực tiếp không qua biến tần. Cài tăng tốc 2–3 giây hoặc dùng khởi động mềm.
  • Gãy răng nhông nhỏ sau vài tháng? Nhông Z15 quá nhỏ cho mô men ~ 750 Nm. Dùng nhông bước xích 20A trở lên, tôi cứng răng.
  • Motor nóng khi quấn liên tục? Chạy 60Hz kéo dài với pallet nặng làm dòng vượt 5.15A. Giữ 50Hz hoặc giảm tải.
  • Hộp kêu lục cục khi đảo chiều? Đảo chiều khi mâm còn quay theo quán tính. Chờ mâm dừng hẳn mới quay ngược.
