Motor Giảm Tốc 2.2Kw 3HP 1/20

5.074 reviews
  • Kho Motor Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 2.2kW 3HP 1/20 380v còn gọi là động cơ giảm tốc 3HP 2.2kW ratio 20, thường dùng để: chế tạo băng tải, máy nghiền vật liệu, thang máy chở hàng, máy bẻ đai thép, máy luyện kim, nâng thiết bị đóng tàu, sản xuất khẩu trang.

Motor giảm tốc 2.2kw 1/20, ratio i = 20, nghĩa là tốc độ motor điện ở trục ra giảm đi 20 lần. Motor tốc độ 1400 / 20 = 70 hoặc 1500 / 20 = 70. Tốc độ trục ra khoảng 74-70 vòng / 1 phút

Đường kính trục động cơ giảm tốc 2.2kW 3HP thường là: 40, 50 mm

Ưu điểm động cơ giảm tốc 2.2kW 3HP là: Gồm phần hộp số giảm tốc trục bền như inox, làm từ thép chống rỉ, nhông, bánh răng nhiệt luyện tạo độ chống mòn và cực khỏe, lực mô men lớn, tuổi thọ 8-10 năm.

Motor hộp số giảm tốc 2.2kW 3HP vòng bi bạc đạn tiêu chuẩn Châu Âu, dầu bôi trơn của Nhật, đang là động cơ hộp số được nhiều nhà máy dùng nhất Việt Nam.

1) Cách lựa chọn motor giảm tốc 2.2kw 3HP ratio 20

  • Theo hãng - thương hiệu: TECO, MOTOVARIO, MINHMOTOR, TAILI, Sew, Liming
  • Theo mã hàng: R, GV, GH, K, WP, NMRV, HW, HMW, LW S, F
  • Theo frame size: kích cỡ của hộp giảm tốc là khoảng cách tâm trục ra tới tâm trục vào
  • Theo Quốc gia: Nhật, Đức, Ý, Đài Loan

2) Phương pháp truyền động của motor giảm tốc 2.2kw 3HP ratio 20

a. Động Cơ Giảm Tốc Chân Đế GH 2.2kw 3HP

Phương pháp truyền động của motor giảm tốc 2.2kw 3HP ratio 20

Là loại tải trung, trọng tải khoảng 300kg tới 3 tấn, tùy theo phương chiều lắp đặt và tốc độ

b. Động Cơ Điện Hộp Số Giảm Tốc VB 2.2kw 3HP Ratio 20

Động cơ điện VB hay còn có những tên gọi khác: HP SHB SVB SHM SVM

Động Cơ Điện Hộp Số Giảm Tốc HP VB SHB SVB SHM SVM 2.2kw 3HP Ratio 20

Ưu điểm là hộp giảm tốc và motor có thể tháo rời

c. Động Cơ Giảm Tốc Tải Nặng Chân Đế LHF

  • LHF hay còn gọi là động cơ tải nặng chân đế R
  • Giảm tốc tải nặng mặt bích RF, LVF

Hộp số R trục thẳng liền motor bích 2.2kw 3HP thành motor hộp số bánh răng tải nặng áp dụng cho nhà máy gầu tải, vít tải, băng tải truyền động xi măng sỏi cát số lượng lớn.

Động Cơ Giảm Tốc Tải Nặng Chân Đế R, LHF, Giảm Tốc Tải Nặng Mặt Bích RF, LVF

d. Động Cơ Giảm Tốc Cycloid BWY 2.2kw 3HP Ratio 20

Động cơ giảm tốc Cycloid còn có những tên gọi khác: XWD, BWY, XWY, BWE, XWE, BLD, XLD, XL

Motor giảm tốc 2.2kw 3hp cycloid thường có số lần giảm tốc độ là 11, 17, 29, 71, 59, 43, 35, đường kính cốt từ 25 tới 130mm. Động cơ hộp số cyclo 2.2kw 3hp mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD chạy được điện 220v, 380v sử dụng vào những việc cần trục cốt ra lớn.

2 hình ở dưới, ảnh trên là motor giảm tốc 3 pha 380v và ảnh dưới là motor giảm tốc 1 pha 220v

Động Cơ Giảm Tốc Cycloid Cyclo XWD, BWY, XWY, BWE, XWE, BLD, XLD, XLE, 2.2kw 3HP Ratio 20

e. Motor Giảm Tốc Mặt Bích PF 2.2kw 3HP

Motor Giảm Tốc Mặt Bích PF SV VB 2.2kw 3HP Ratio 20

Các loại motor giảm tốc mặt bích thường làm việc trong tư thế úp xuống hoặc ngửa lên. Còn gọi là motor giảm tốc khuấy 2.2kw 3HP

f. Motor Giảm Tốc 2.2kw 3HP Trục Vít LW

Còn có các worm gear khác LW, HW, HMW, LMW, ASS, BSS, ASM, BSM, ASN

Có trục ra vuông góc với trục vào phổ biến nhất là động cơ hộp số trục vít WP bánh răng đồng

Các loại hộp số giảm tốc trục vít liền động cơ 2.2kw 3hp Ratio, số lần giảm tốc độ 10, 20, 30, 40, 60. trục ra vuông góc lắp đặt được nhiều hướng.

Mô Tơ Giảm Tốc 2.2kw 3HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)

Tư thế lắp đặt có thể ngửa hoặc úp, giảm tốc trục đứng hoặc giảm tốc trục ngang như sau

Còn gọi là giảm tốc trục vít worm gear reducer 2.2kw 3HP VW UW VMW UMW TOM TMW

giảm tốc trục vít worm gear reducer 2.2kw 3HP 1/20 VW UW VMW UMW TOM TMW

g. Động Cơ Giảm Tốc Hộp Số Mặt Bích RV 2.2kw 3HP Ratio 20

Hộp số NMRV kết hợp động cơ giảm tốc 3 pha 2.2kw 3hp Có số lần giảm tốc độ là 5, 10, 20, 30, 40, 60, 80 trục ra cốt âm, trục dương mặt bích vuông, quay 360 độ, có thể lắp phanh từ.

Tư thế lắp đặt: nằm ngang Horizontal, theo chiều dọc Vertical

Động Cơ Giảm Tốc Hộp Số Mặt Bích RV, SW, MS Flange Gearbox 2.2kw 3HP Ratio 20

Mẫu giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 20 NMRV NRV

giảm tốc song trục, trục đôi, double shaft gear reducer motor 2.2kw 3HP ratio 20 NMRV NRV

h. Motor Giảm Tốc Bevel Helical Gear Reducer K 2.2kw 3HP Ratio 20 With Brake

Ứng dụng rộng rãi trong làm băng tải băng chuyền gầu tải vít tải

Motor Giảm Tốc Trục Ra Vuông Góc Bevel Helical Gear Reducer K 2.2kw 3HP Ratio 20 With Brake

i. Motor Giảm Tốc 2.2kw 3HP Ratio 20 Gear Motor Reducer With Brake

Motor giảm tốc 380v 2.2kw 3hp phanh thông qua thắng từ vào cốt motor làm motor ngừng quay ngay khi ngắt điện, để dùng trong thang máy hoặc cẩu hàng.

Motor Giảm Tốc 2.2kw 3HP Ratio 20 Có Phanh Thắng Gear Motor Reducer With Brake

k. Động Cơ Giảm Tốc 2.2kw 3HP Ratio 20 Điều Chỉnh Tốc Độ

Còn Gọi Là Motor Biến Tốc

Ảnh 1 : điểu tốc cơ 2 cấp, ảnh 2: điều tốc cơ liền hộp số trục dương, ảnh 3: điều tốc cơ gắn hộp giảm tốc cốt âm RV, ảnh 4: điều tốc cơ gắn hộp giảm tốc GHM

Adjustable speed worm gearbox reducer UDL B5 B3 NMRV GHM

Động Cơ Giảm Tốc 2.2kw 3HP Ratio 20 Điều Chỉnh Được Tốc Độ

l. Motor Giảm Tốc Cycloid Motor Gearbox Reducer 2.2kw 3HP 4pole

Tốc độ trục ra 1 vòng – 200 vòng (round per minute)

Motor Giảm Tốc Cycloid Mặt Bích, Chân Đế, Cycloid Motor Gearbox Reducer 2.2kw 3HP 4pole

m. Motor Giảm Tốc 2.2kw 3HP Gear Motor Reducer Single Phase 220v

Thiết yếu ở những vùng không có điện áp 380v. Công suất từ 0.5HP nửa ngựa tới 3.7kw 5 ngựa 5HP

Mô Tơ Giảm Tốc 220v 1 pha, 2.2kw 3HP, Gear Motor Reducer Single Phase 220v

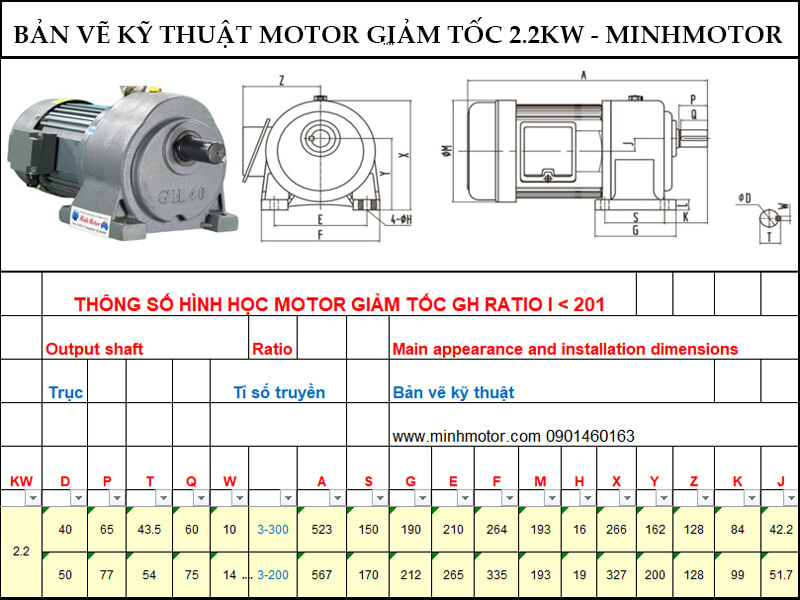

3) Bản vẽ kỹ thuật động cơ giảm tốc 2.2kw 3HP chân đế ratio 20 tốc độ trục ra 70-75 vòng

Giảm tốc 2.2kw 3HP ratio 20 đường kính trục 40mm

  • Tổng dài A= 523mm
  • Tổng cao X= 266mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 210mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 150mm

Bản vẽ kỹ thuật động cơ giảm tốc 2.2kw 3HP chân đế ratio 20 tốc độ trục ra 70-75 vòng

Giảm tốc 2.2kw 3HP ratio 20 đường kính trục 50mm xem hình trên

  • Tổng dài A= 567mm
  • Tổng cao X= 327mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 265mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 170mm

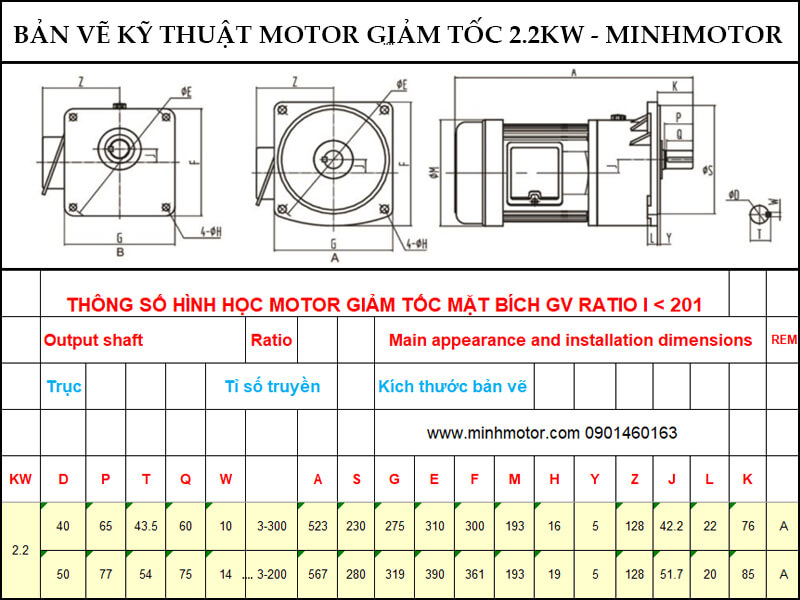

4) Thông số hình học động cơ giảm tốc 2.2kw 3HP mặt bích GV ratio 20 trục 40mm

Kích thước mặt bích vuông, Mời xem hình dưới đây

Thông số hình học động cơ giảm tốc 2.2kw 3HP mặt bích GV ratio 20 trục 40mm

Video động cơ giảm tốc 2.2kw 3HP ratio 20

Video động cơ giảm tốc chân đế 2.2kw 3 hp tỷ số truyền 1/20

Video các mẫu động cơ giảm tốc 2.2kw 3HP ratio 20 phổ biến nhất

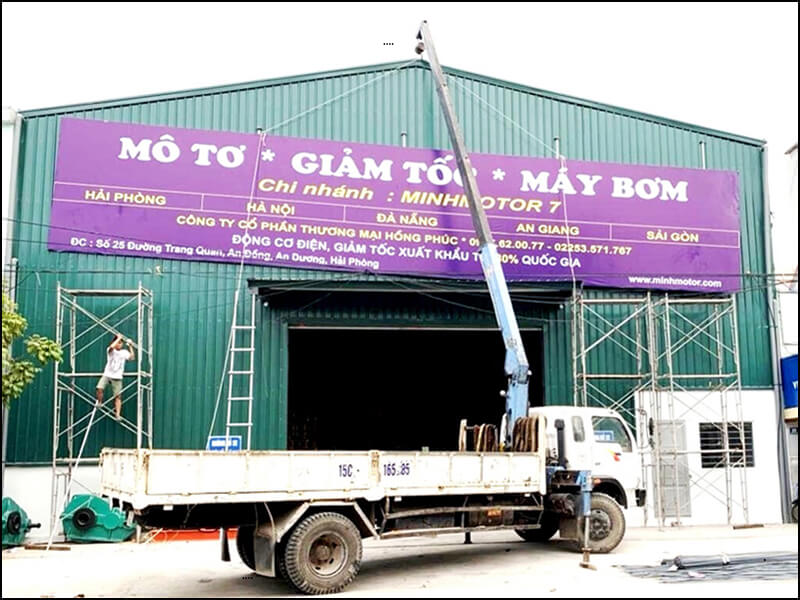

Quy mô nhà cung cấp motor giảm tốc MINHMOTOR
