Motor giảm tốc 2.2kW 3HP 1/80 cho trục ra ~ 18 vòng/phút (giới hạn của hộp trục 40mm). Ở tỉ số này, 2.2kW đã cho lực xoắn ngang các bộ truyền tời, khoan đất, mũi đục quay chậm — loại việc cần vặn khoẻ chứ không cần nhanh. 1/80 thường cùng giá với 1/100 nhưng nhanh hơn 25%, hợp máy cần năng suất hơn một chút. Xem các tỉ số khác tại Motor Giảm Tốc 2.2Kw 3Hp .
1) Motor giảm tốc 2.2kW 3HP 1/80 là gì? Motor điện 3 pha 2.2kW (3HP), 4 cực, ~ 1420 vòng/phút, gắn liền hộp số bánh răng trụ tỉ số i = 80. Tỉ số 1/80 dùng 3 cặp bánh răng (từ 1/30 trở lên là 3 cấp), trục ra cùng phương trục motor. Tốc độ trục ra: 1420 / 80 = 17.8 vòng/phút ở lưới 50Hz. Dòng điện định mức: ~ 5.15A ở 380V. Thông số nhanh Motor giảm tốc 2.2kW 3HP 1/80 Công suất 2.2kW (3HP), 4 cực Tỉ số truyền 1/80 Tốc độ trục ra ~ 17.8 vòng/phút Đường kính trục ra 32mm, 40mm, 50mm Kiểu lắp Chân đế GH / mặt bích GV Điện áp, dòng điện 3 pha 380V – ~ 5.15A Bôi trơn Mỡ bán lỏng 00#, bơm sẵn
2) Phân loại motor giảm tốc 2.2kW 3HP 1/80 Mặt bích GV: bích bắt lên giá khoan, trục ra hướng xuống cắm mũi khoan, trục 32, 40, 50mm . Chân đế GH: bắt nằm ngang, trục 32, 40, 50mm . Tỉ số 1/80 lực ra lớn: trục 32mm, trục 40mm, trục 50mm dùng khi va đập mạnh. a) Motor giảm tốc 2.2kW 3HP 1/80 chân đế GH, trục 40mm Đường kính trục = 40 mm Mã hàng motor giảm tốc chân đế : GH40 (PF-DL SV-NF) Tốc độ cốt ra 18 - 19 vòng/ phút( thứ tự số 11 trong bảng tốc độ)

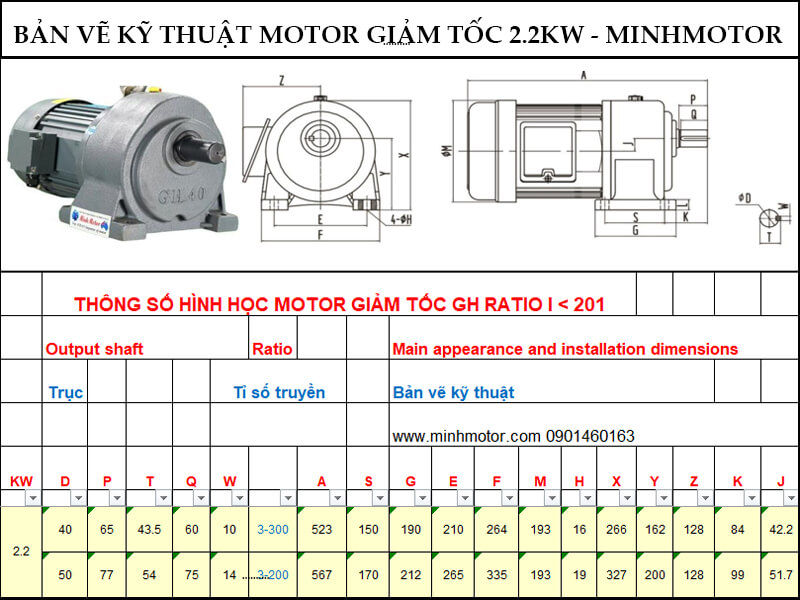

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/80 trục 40 chân đế
Thông số Giá trị Công suất 2.2kW (3HP)Mã hàng GH 2.2kw-80-40 Trục cốt 40mm Điện áp 3 pha 220V / 380V, 50Hz Dòng điện (theo tem) 8.91A (220V) / 5.15A (380V) Số cực motor 4 pole (~1400 vòng/phút) Tỉ số truyền 1/80 Tốc độ trục ra ~18 vòng /phút Kiểu lắp Chân đế (GH)Cấp bảo vệ IP55 Trọng lượng (sổ kho) ~50 kg Tiêu chuẩn đạt CQ xuất khẩu Châu Âu EN 60034-1:2010
Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1) Tổng dài =500 mm Khoảng cách tâm lỗ chân đế ngang trục = 210 mm Khoảng cách giữa 2 tâm chân đế dọc trục = 150 mm VIDEO
b) Motor giảm tốc 2.2kW 3HP ratio 80 mặt bích GV, trục 40mm Tốc độ trục ra là 18 - 19 rpm khi tỉ số truyền = 80 Đường kính trục motor giảm tốc: 40 mm. Rãnh cavet: 10 mm Mã hàng mặt bích: GV40 (PF-DL SV-NF) Đường kính lỗ mặt bích: 16 mm

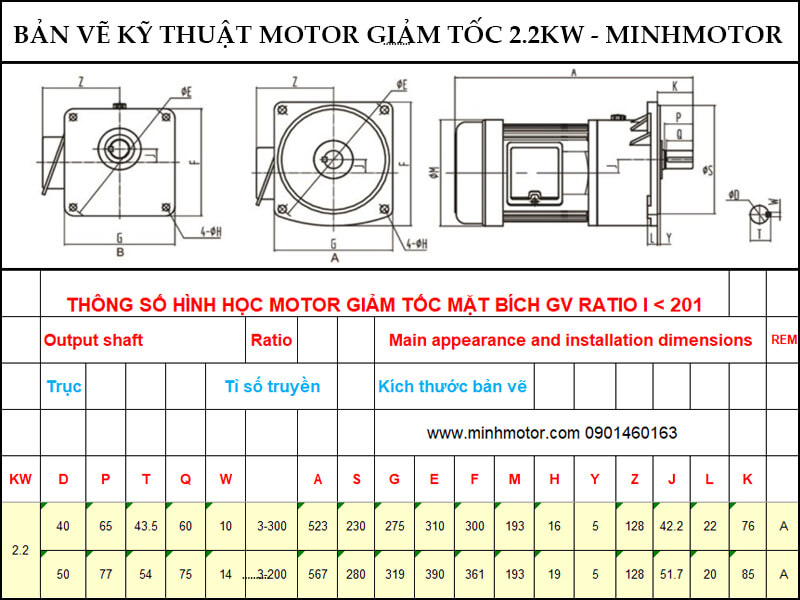

Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/80 trục 40 mặt bích
Thông số Giá trị Công suất 2.2kW (3HP)Mã hàng GV 2.2kw-80-40 Trục cốt 40mm Điện áp 3 pha 220V / 380V, 50Hz Dòng điện (theo tem) 8.91A (220V) / 5.15A (380V) Số cực motor 4 pole (~1400 vòng/phút) Tỉ số truyền 1/80 Tốc độ trục ra ~18 vòng /phút Kiểu lắp Mặt bích (GV)Cấp bảo vệ IP55 Trọng lượng (sổ kho) ~50 kg Tiêu chuẩn đạt CQ xuất khẩu Châu Âu EN 60034-1:2010
Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1) Tổng dài: 510 mm Chiều dài mặt bích: 300 mm Chiều ngang mặt bích: 274.5 mm VIDEO
c) Motor giảm tốc 2.2kW 3HP 1/80 chân đế GH, trục 32mm
Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/80 trục 32 chân đế
Thông số Giá trị Công suất 2.2kW (3HP)Mã hàng GH 2.2kw-80-32 Trục cốt 32mm Điện áp 3 pha 220V / 380V, 50Hz Dòng điện (theo tem) 8.91A (220V) / 5.15A (380V) Số cực motor 4 pole (~1400 vòng/phút) Tỉ số truyền 1/80 Tốc độ trục ra ~18 vòng /phút Kiểu lắp Chân đế (GH)Cấp bảo vệ IP55 Trọng lượng (sổ kho) ~33 kg Tiêu chuẩn đạt CQ xuất khẩu Châu Âu EN 60034-1:2010
Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1) d) Motor giảm tốc 2.2kW 3HP ratio 80 mặt bích GV, trục 32mm
Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/80 trục 32 mặt bích
Thông số Giá trị Công suất 2.2kW (3HP)Mã hàng GV 2.2kw-80-32 Trục cốt 32mm Điện áp 3 pha 220V / 380V, 50Hz Dòng điện (theo tem) 8.91A (220V) / 5.15A (380V) Số cực motor 4 pole (~1400 vòng/phút) Tỉ số truyền 1/80 Tốc độ trục ra ~18 vòng /phút Kiểu lắp Mặt bích (GV)Cấp bảo vệ IP55 Trọng lượng (sổ kho) ~33 kg Tiêu chuẩn đạt CQ xuất khẩu Châu Âu EN 60034-1:2010
Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1) e) Motor giảm tốc 2.2kW 3HP tỉ số truyền 80 chân đế GH, trục 50mm Số vòng quay trục ra: 18 - 19 vòng phút Đường kính cốt trục = 50 mm Mã hàng chân đế: GH50 (PF-DL SV-NF)
Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/80 trục 50 chân đế
Thông số Giá trị Công suất 2.2kW (3HP)Mã hàng GH 2.2kw-80-50 Trục cốt 50mm Điện áp 3 pha 220V / 380V, 50Hz Dòng điện (theo tem) 8.91A (220V) / 5.15A (380V) Số cực motor 4 pole (~1400 vòng/phút) Tỉ số truyền 1/80 Tốc độ trục ra ~18 vòng /phút Kiểu lắp Chân đế (GH)Cấp bảo vệ IP55 Trọng lượng (sổ kho) ~76.3 kg Tiêu chuẩn đạt CQ xuất khẩu Châu Âu EN 60034-1:2010
Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1) Tổng dài = 550 mm Khoảng cách tâm lỗ chân đế ngang trục = 265 mm Khoảng cách giữa 2 tâm chân đế dọc trục = 170 mm f) Motor giảm tốc 2.2kW 3HP 1/80 mặt bích GV, trục 50mm Ratio = 80, tốc độ cốt trục là 18 - 19 rpm( vì 1400/80 = 18, 1500/80 = 19) Đường kính cốt trục 50 mm. Rãnh cavet: 14 mm Đường kính lỗ mặt bích: 19 mm Mã hàng mặt bích: GV50 (PF-DL SV-NF)
Thông số kỹ thuật motor giảm tốc 2.2kW 3HP 1/80 trục 50 mặt bích
Thông số Giá trị Công suất 2.2kW (3HP)Mã hàng GV 2.2kw-80-50 Trục cốt 50mm Điện áp 3 pha 220V / 380V, 50Hz Dòng điện (theo tem) 8.91A (220V) / 5.15A (380V) Số cực motor 4 pole (~1400 vòng/phút) Tỉ số truyền 1/80 Tốc độ trục ra ~18 vòng /phút Kiểu lắp Mặt bích (GV)Cấp bảo vệ IP55 Trọng lượng (sổ kho) ~76.3 kg Tiêu chuẩn đạt CQ xuất khẩu Châu Âu EN 60034-1:2010
Model: GH/GV(32-50)-2200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1) Tổng dài: 600 mm Chiều dài mặt bích: 361 mm Chiều ngang mặt bích: 319 mm Video động cơ giảm tốc chân đế 2.2kw 3 hp tỷ số truyền 1/80
3) Ứng dụng motor giảm tốc 2.2kW 3HP 1/80 a) Máy dùng motor giảm tốc 2.2kW 1/80 (17.8 vòng/phút) Máy khoan lỗ đất trồng cây, chôn cột hàng rào Ø200–300: mũi xoắn quay ~ 18 v/p. Máy khoan cọc tiếp địa, khoan lấy mẫu đất nông: 15–20 v/p. Cơ cấu xoay cửa van, cửa phai thủy lợi cỡ nhỏ: 15–20 v/p qua vít me. Máy uốn sắt đai Ø12–Ø16 mâm uốn ~ 18 v/p. Máy cuộn cáp, cuộn ống HDPE Ø32–50: tang Ø800 cuốn ~ 45 m/phút. Bàn xoay hàn chu vi bồn nhỏ qua bánh răng giảm thêm 1:5: ~ 3.5 v/p. b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 2.2kW 3HP 1/80 cho máy khoan lỗ đất trồng cây, chôn cột Ø300
Máy khoan lỗ đất Ø200–300mm sâu tới 1.5m, gắn trên giá trượt đứng của xe đẩy 2 bánh, dùng motor giảm tốc mặt bích GV 2.2kW 1/80 trục 40mm úp trục xuống. Cách vận hành:
Motor giảm tốc GV úp ngược, bích bắt lên con trượt của cột dẫn hướng; trục ra hướng xuống nối mũi khoan xoắn Ø300 bằng chốt. Đẩy xe tới vị trí, hạ chân chống, bật motor; tời tay hạ con trượt từ từ cho mũi ăn đất. Mũi quay ~ 18 v/p, đất theo cánh xoắn đùn lên miệng lỗ; mỗi 30–40 cm nâng mũi lên rũ đất. Đủ độ sâu, nâng mũi lên khi vẫn quay thuận, kéo xe sang lỗ kế tiếp. Tính tốc độ, lực cho máy khoan đất Ø300:
Mũi Ø300 quay ~ 18 v/p: tốc độ mép cánh π × 0.3 × 17.8 ≈ ~ 17 m/phút — đủ chậm để cánh không đập văng đất, không kẹt rễ. Đất thịt pha sét ẩm: lực cắt mép cánh ~ 4–5 kN ở bán kính hiệu dụng 0.12m → ~ 550 Nm. Ma sát cánh xoắn với đất khi sâu 1.2–1.5m cộng thêm ~ 150–200 Nm → tổng ~ 700–750 Nm . Công suất: 750 Nm × 1.86 rad/s ≈ 1.4 kW; cộng tổn hao hộp số → 2.2kW. Motor giảm tốc 2.2kW 1/80 trục 40 : vừa đủ cho đất thịt; đất lẫn đá, sỏi nên dùng 1/100 trục 50. Vì sao chọn motor giảm tốc 2.2kW 1/80, mặt bích GV:
Tỉ số 1/60: mũi ~ 24 v/p, — dễ kẹt ở lớp sét sâu. Tỉ số 1/100: mũi ~ 14 v/p, khoẻ hơn nhưng mỗi lỗ chậm thêm ~ 25%. 1/80 cân bằng giữa lực vặn và tốc độ khoan cho đất vườn, đất ruộng phổ biến ở Việt Nam. Mặt bích GV úp trục xuống: trục khoan thẳng đứng, nối mũi trực tiếp, không cần hộp góc như máy khoan xăng. Chạy điện 380V từ tủ điện trang trại, không khói, không tiếng nổ động cơ xăng. Điện: dòng ~ 5.15A/380V, dây 4 × 1.5mm², CB 10A, rơ le nhiệt cài ~ 5.7A. 4) Ưu điểm của motor giảm tốc 2.2kW 1/80 GV khi làm máy khoan lỗ đất Trục ra hướng xuống nối thẳng mũi khoan: bỏ được ly hợp và hộp số góc của máy khoan cầm tay chạy xăng. So với hộp trục vít cùng tỉ số 1/80 (hiệu suất ~ 50–55%), hộp bánh răng trụ 3 cấp ~ 85%: cùng 2.2kW cho lực vặn gần gấp 1.6 lần. vượt qua rễ cây nhỏ, lớp đất nén mà mũi không bị đứng. Đảo chiều bằng công tắc khi mũi kẹt: quay ngược 1–2 vòng là rút ra được. Thân motor kín, chịu được bụi đất, mưa nhẹ khi làm ngoài vườn. 5) FAQ motor giảm tốc 2.2kW 3HP 1/80 a) Người sắp mua, đang khảo giá motor giảm tốc 2.2kW 1/80 Motor giảm tốc 2.2kW 1/80 quay bao nhiêu vòng/phút? ~ 18 v/p ở 50Hz (1420 / 80 ≈ 17.8).Khoan lỗ Ø300 sâu 1.5m đủ lực không? Đủ với đất thịt, đất cát ẩm. Đất sét cứng lẫn sỏi cần mô men trên 900 Nm — dùng 1/100 trục 50mm.1/80 với 1/100 nên chọn loại nào? Cùng mức giá thường giống nhau. 1/80 nhanh hơn 25%; 1/100 khoẻ hơn và hợp đất cứng.Lắp GV trục hướng xuống có rỉ mỡ không? Phớt nằm dưới nên dễ rỉ hơn lắp ngửa. Kiểm tra phớt 3–6 tháng/lần với máy làm ngoài trời.Có bản 1 pha cho trang trại không có điện 3 pha? Có: GVC 2.2kW 1/80 trục 40mm.Mũi khoan nối vào trục ra thế nào? Ống lót mũi khoan lỗ Ø40 khít trục, chốt xuyên Ø12 hoặc then; không hàn chết mũi vào trục.b) Người vừa mua, cần vận hành motor giảm tốc 2.2kW 1/80 đúng Khoan lỗ đầu tiên cần làm gì? Hạ mũi chạm đất rồi mới bật motor; ép xuống từ từ, không dồn toàn lực ngay.Dây điện ngoài vườn đi thế nào? Dây cao su 4 × 1.5mm², ổ cắm công nghiệp kín nước, CB chống giật ở tủ điện.Mũi kẹt thì xử lý sao? Tắt máy, đảo chiều quay 1–2 vòng, nâng mũi rũ đất rồi khoan tiếp.c) Bảo trì motor giảm tốc 2.2kW 1/80 sau 6–12 tháng Sau mùa khoan cần kiểm tra gì? Phớt trục ra, chốt mũi khoan, độ thẳng trục, quạt motor có bám đất không.Chốt nối mũi bị mòn rộng lỗ? Mũi lắc làm trục chịu uốn. Thay chốt, thay ống lót mũi.Cất máy mùa mưa thế nào? Lau khô, che bạt, để motor đứng trục xuống trên giá, không đặt trực tiếp lên nền ẩm.d) Lỗi do dùng sai motor giảm tốc 2.2kW 1/80 và cách khắc phục Gãy then trục ra khi khoan trúng đá? Va đập vượt mô men. Lắp chốt cắt an toàn (chốt đồng) ở ống lót mũi để chốt gãy trước then.Motor nhảy rơ le liên tục? Ép mũi xuống quá nhanh trong đất sét. Giảm tốc độ hạ, nâng mũi rũ đất thường xuyên.Hộp số kêu lạch cạch sau khi mũi kẹt? Đảo chiều khi mũi đang bị kẹt chặt, gây sốc bánh răng. Tắt máy chờ dừng hẳn rồi mới đảo.Mỡ chảy theo trục xuống mũi? Phớt hỏng do bùn đất cứa vào. Thay phớt, lắp chụp cao su che trục.
