Động Cơ Điện Phòng Nổ 4Kw 5.5HP

Motor chống cháy nổ 4Kw 5.5HP còn gọi là động cơ phòng nổ 4Kw 5.5HP hay động cơ điện phòng nổ 4kw 5.5HP

• Motor chống cháy nổ là motor có hộp cực điện dày gấp nhiều lần motor thường. Để ngăn tia lửa điện bắn ra ngoài khi có chập điện.
• Động cơ phòng nổ còn có tác dụng chống lửa cháy vào bên trong phần điện do có vỏ gang, vỏ thép dày hơn nhiều so với motor thường.
• Ký hiệu động cơ điện phòng nổ YB2 YB3, EX Motor, Flame Proof Motor 4kw, Explosion Proof Motor 5.5HP

1) Ứng dụng, môi trường làm việc của motor phòng cháy nổ

• Hầm mỏ, khai thác mỏ kim loại, mỏ than, mỏ quặng, nơi công nhân chui xuống lòng đất, trong hang núi
• Nơi sản xuất xăng dầu, lọc dầu, giàn khoan dầu axit sunfuric, hóa chất độc hại
• Động cơ điện phòng nổ thường được sử dụng ở: Nơi sinh nhiệt cao: cán thép, đúc gang, luyện kim, nấu chì thiếc đồng nhôm, nấu thép
• Nơi ẩm ướt: đấu điện vào motor ở chỗ nhiều mưa, khí ẩm, không có nắng, ko thể thông gió khô thoáng, sương mù

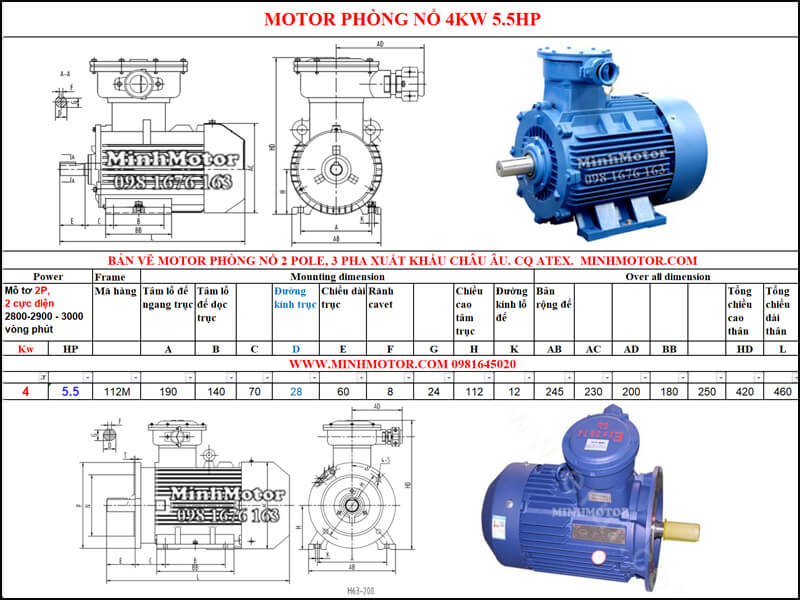

2) Bản vẽ motor phòng nổ 4kw 3.7kw 5HP

a) Động cơ phòng nổ  4kw 3.7kw 5HP chân đế 4 pole 4 cực 1400-1500 vòng/ phút

Động cơ điện chuyên dụng chống nổ 4kw 5.5HP có

• Tổng dài L: 438mm
• Tổng cao HD: 360mm, do nắp hộp cực phòng nổ rất dày và kiên cố.
• Đường kính trục D: 28mm
• Đường kính lỗ đế K: 12mm
• Bản rộng đế / chiều rộng chân đế AB: 245mm
• Giữa 2 tâm lỗ đế ngang trục A: 190mm
• Giữa 2 tâm lỗ đế ngang trục B: 140mm

b) Động cơ chống cháy nổ  4kw 3.7kw 4HP mặt bích 4pole 4 cực 1400-1500 vòng/ phút

• Đường kính bích ngoài: 250mm
• Đường kính vành định vị (bích trong): 230mm
• Đường kính lỗ mặt bích: 15mm

• Dòng Ampe định mức (A) Rated Current: 8.8
• Hiệu suất chuyển hóa thành điện năng, Eff  % ƞ: 86.6
• Power factor ɸ hệ số cos : 0.82
• Lực momen xoắn của trục ra motor 4kw chống cháy nổ, Rated torque Tn (N.m): 26.5Nm

c) Động cơ phòng nổ 4kw 3.7kw 5HP chân đế 2 pole 2 cực 2800-2900 vòng/ phút

• Đường kính trục: 28 mm, rãnh ca vét: 8mm
• Tổng dài: 438 mm
• Tổng cao: 360 mm

3) Thiết kế lắp đặt động cơ phòng nổ 4kw 5.5HP

a. Motor giảm tốc phòng nổ, tải nặng R, K

b. Động cơ giảm tốc phòng nổ 4kw 5.5HP chân đế

c. Động cơ giảm tốc phòng nổ 4kw 5.5HP mặt bích

d. Motor phòng nổ 4kw 5.5HP gắn đầu bơm nước hoặc gắn với bơm chân không

e. Động cơ điện phòng nổ 4kw 5.5HP gắn với giảm tốc

• Ảnh 1: động cơ phòng nổ kết hợp với hộp điều tốc
• Ảnh 2: động cơ phòng nổ kết hợp giảm tốc cycloid
• Ảnh 3: dộng cơ phòng nổ gắn giảm tốc trục vít NMRV
• Ảnh 4: Motor phòng nổ liền giảm tốc trục vít WP

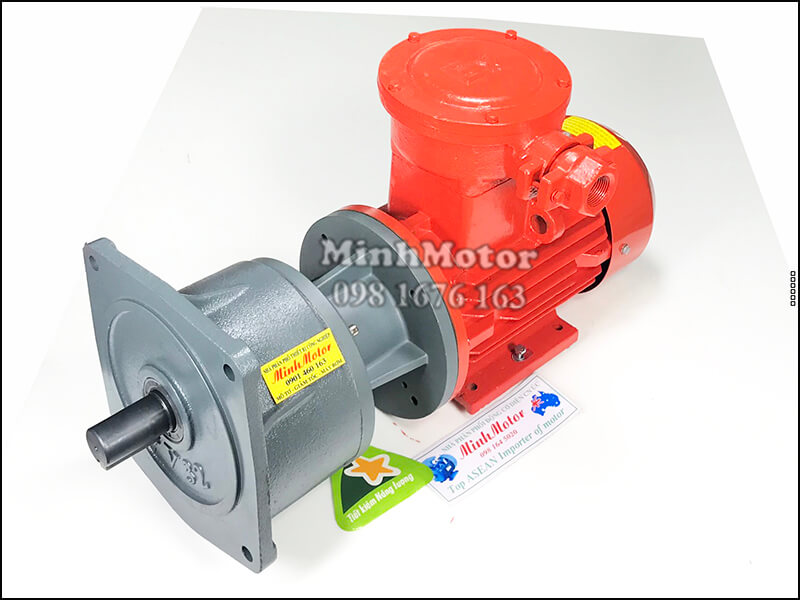

f. Motor chống cháy nổ 4kw 5.5HP gắn với hộp điều chỉnh tốc độ

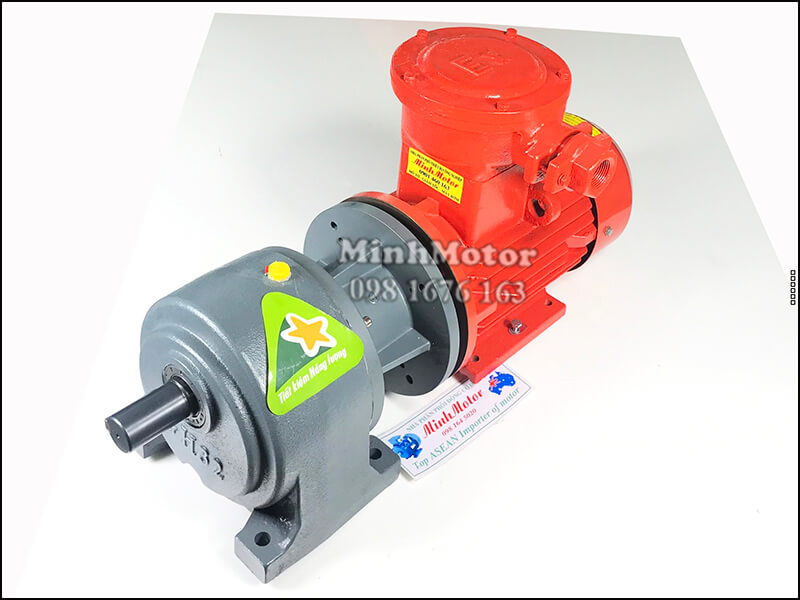

g. Động cơ phòng nổ 4kw 5.5HP gắn hộp giảm tốc qua khớp nối

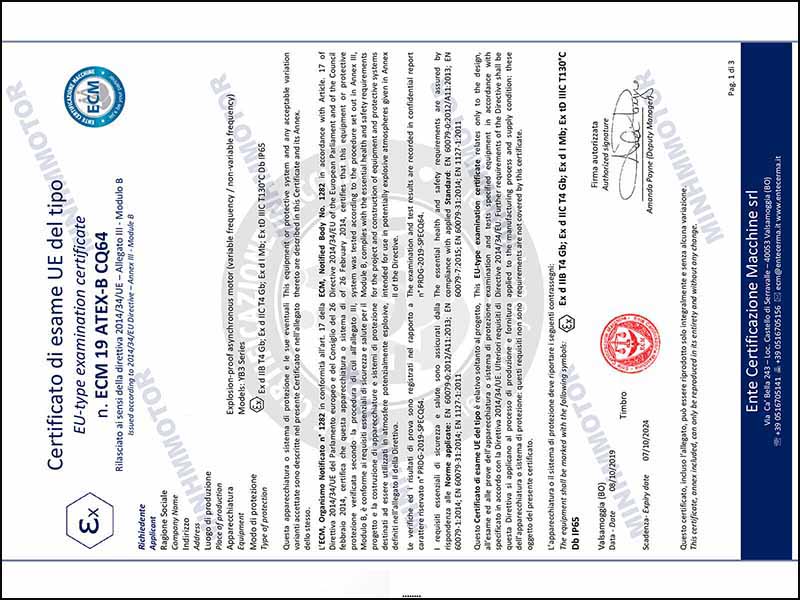

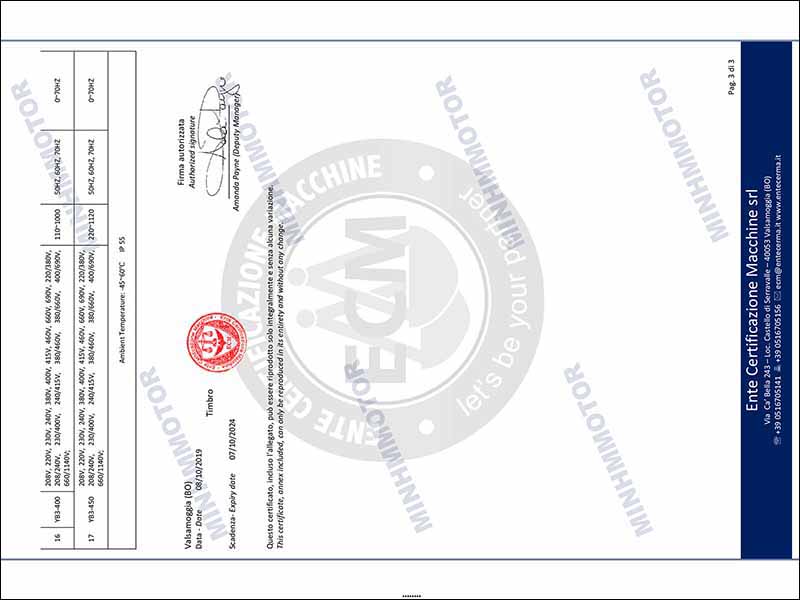

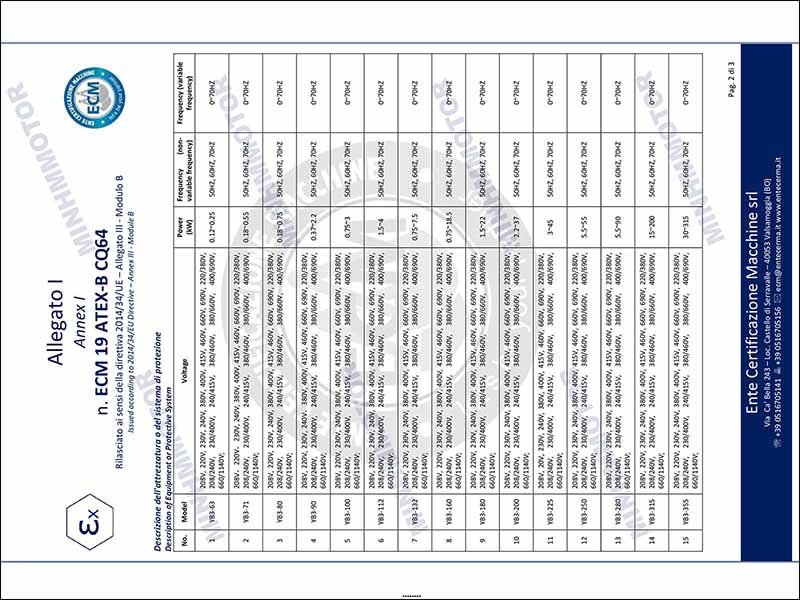

4) Chứng chỉ motor chống cháy nổ 4kw 5.5HP tiêu chuẩn Châu Âu, ATEX CTEX

Chúng tôi phải chọn nhà máy có hệ thống test chất lượng vô cùng nghiêm ngặt: ampe, tốc độ có tải và không tải đổi ra sao, chạy motor điện qua ngày đêm xem nhiệt độ tăng ít không

Mọi motor phòng nổ MINHMOTOR có vòng bi bạc đạn được kiểm tra từng đơn chiếc

Động cơ phòng nổ tại công ty MinhMotor được test tiếng ồn và độ rung, để vận hành êm nhất có thể trong hang động sâu, lòng đất

Vỏ của motor phòng nổ thương hiệu MinhMotor được nhà máy đúc gang lớn hàng đầu, dùng công nghệ độc quyền để chể tạo, độ dày và sức chịu lực phải chịu được chấn động mạnh.

Hộp cực điện của motor phòng nổ công suất lớn làm từ thép nguyên khối, dùng những linh kiện bảo vệ đầu dây điện 3 pha y như chế tạo xe tăng.

Động cơ phòng nổ trong hầm mỏ: Quảng Ninh, Thái Nguyên, Đồng Nai dùng nhiều trong khai thác khoảng sản

Động cơ phòng nổ trong luyện kim: Các nhà máy nấu thép Đà Nẵng Long An, Bắc Ninh đã áp dụng rất nhiều

Động cơ phòng nổ trong sản xuất hóa chất: Tại TP HCM có nhiều nhà máy làm axit, làm rượu bia hay dùng motor phòng nổ để đạt an toàn cao nhất

Motor phòng nổ chế biến dầu: Quảng Ngãi và Vũng Tàu là dùng nhiều nhất

Clip video động cơ phòng nổ 4Kw 5.5HP

a. Motor Phòng Nổ, Động Cơ Phòng Nổ - Cty Minhmotor Các loại công suất motor phòng nổ, chống cháy phiên bản tiếng việt

b. Explosion Proof Motor / Flame Proof Motor Phiên bản tiếng anh

Tiêu chuẩn phòng chống cháy nổ thiết bị điện công nghiệp của nhà nước Việt Nam có những nội dung trích đoạn như sau:

IEC 60079-11, Explosive atmospheres - Part 11: Equipmertt protection by intrinsic safety “i” (Khí quyển nổ - Phần 11: Bảo vệ thiết bị bằng an toàn tia lửa “i”)

IEC 60079-15, Explosive atmospheres - Part 15: Equipment protection by type of protection “n” (Khí quyển nổ - Phần 15: Bảo vệ thiết bị bằng kiểu bảo vệ “n”)

IEC 60079-18, Explosive atmospheres - Part 18: Equipment protection by encapsulation “m” (Khí quyển nổ - Phần 18: Bảo vệ thiết bị bằng cách bọc kín “m”)

IEC 60079-20-1, Explosive atmospheres - Part 20-1: Material characteristics for gas and vapour classification, test methods and data (Khí quyển nổ - Phần 20-1: Đặc tính vật liệu dùng để phân loại khí và hơi, phương pháp thử nghiệm và dữ liệu)

IEC 60079-25, Explosive atmospheres - Part 25: Intrinsically safe systems (Khí quyển nổ - Phần 25: Hệ thống an toàn tia lửa)

IEC 60079-26, Explosive atmospheres - Part 26: Equipment with equipment protection level (EPL) Ga (Khí quyển nổ - Phần 26: Thiết bị có mức bảo vệ (EPL) Ga)

Nếu bạn muốn xem đầy đủ thông tin mời vào tư liệu sau:

TIÊU CHUẨN QUỐC GIA VỀ PHÒNG CHỐNG CHÁY NỔ THIẾT BỊ ĐIỆN CÔNG NGHIỆP
