Motor chống cháy nổ 2.2Kw 3HP còn gọi là động cơ phòng nổ 2.2Kw 3HP hay động cơ điện phòng nổ 2.2Kw 3HP
- Động cơ điện phòng nổ Là motor có hộp cực điện dày gấp nhiều lần motor thường. Để ngăn tia lửa điện bắn ra ngoài khi có chập điện.
- Động cơ điện chuyên dụng phòng chống cháy nổ còn có tác dụng chống lửa cháy vào bên trong phần điện do có vỏ gang, vỏ thép dày hơn nhiều so với motor thường.
- Ký hiệu motor phòng nổ YB2 YB3, EX Motor, Flame Proof Motor 2.2kw, Explosion Proof Motor 3HP
1) Ứng dụng, môi trường làm việc của motor chống cháy nổ
- Hầm mỏ, khai thác mỏ kim loại, mỏ than, mỏ quặng, nơi công nhân chui xuống lòng đất, trong hang núi
- Động cơ điện phòng nổ thường được sử dụng: Nơi sản xuất xăng dầu, lọc dầu, giàn khoan dầu axit sunfuric, hóa chất độc hại
- Nơi sinh nhiệt cao: cán thép, nấu thép, đúc gang, luyện kim, nấu chì thiếc đồng nhôm
- Nơi ẩm ướt: đấu điện vào motor ở chỗ nhiều mưa, sương mù, khí ẩm, không có nắng, ko thể thông gió khô thoáng
2) Thiết kế lắp đặt động cơ phòng nổ 2.2kw 3HP
a. Motor giảm tốc phòng nổ, tải nặng R, K
b. Động cơ giảm tốc phòng nổ 2.2kw 3HP chân đế
c. Động cơ giảm tốc phòng nổ 2.2kw 3HP mặt bích
d. Motor chống cháy nổ 2.2kw 3HP gắn đầu bơm nước hoặc gắn với bơm chân không
e. Động cơ phòng nổ 2.2kw 3HP gắn với giảm tốc

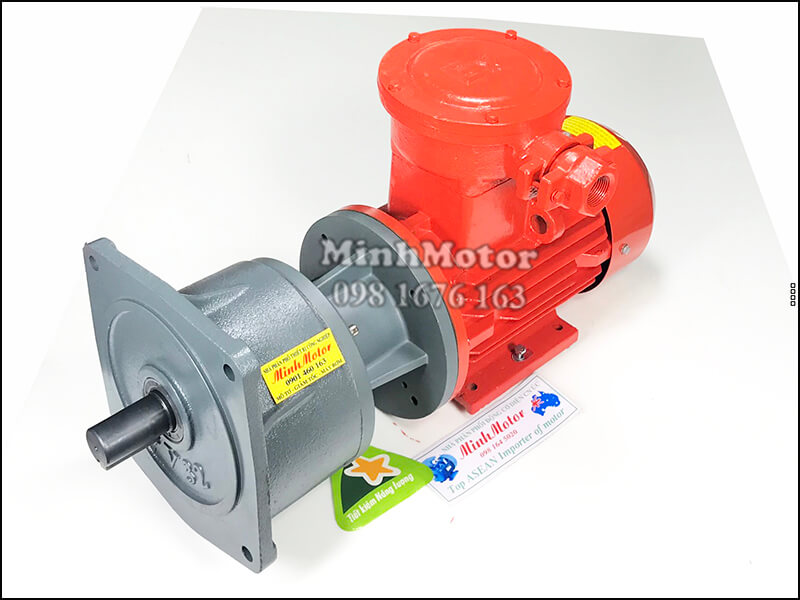

- Ảnh 1: động cơ phòng nổ kết hợp với hộp điều tốc

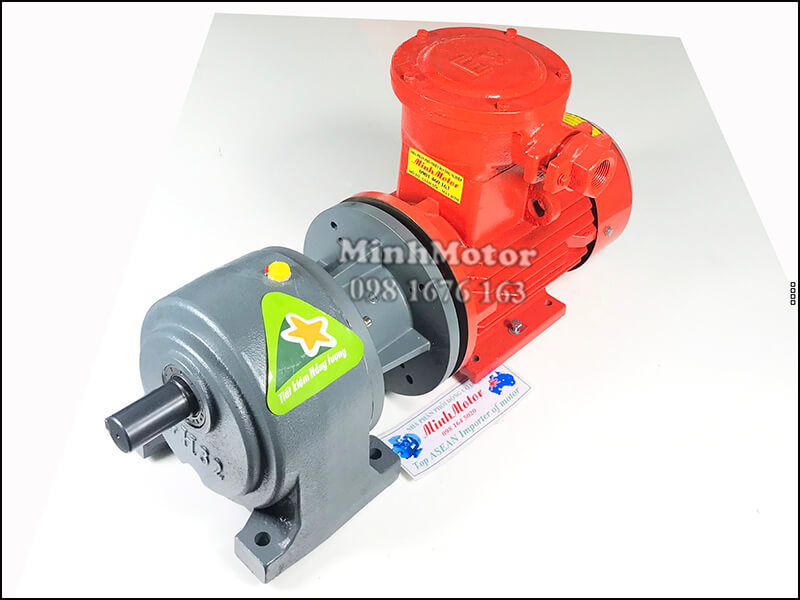

- Ảnh 2: động cơ phòng nổ kết hợp giảm tốc cycloid
- Ảnh 3: dộng cơ phòng nổ gắn giảm tốc trục vít NMRV
- Ảnh 4: Motor phòng nổ liền giảm tốc trục vít WP
f. Động cơ điện phòng nổ 2.2kw 3HP gắn với hộp điều chỉnh tốc độ
g. Motor chống cháy nổ 2.2kw 3HP gắn hộp giảm tốc qua khớp nối
3) Đặc Tính Động Cơ Điện Phòng Nổ 2.2kw 4 cực 4 pole 1400-1500 vòng/phút

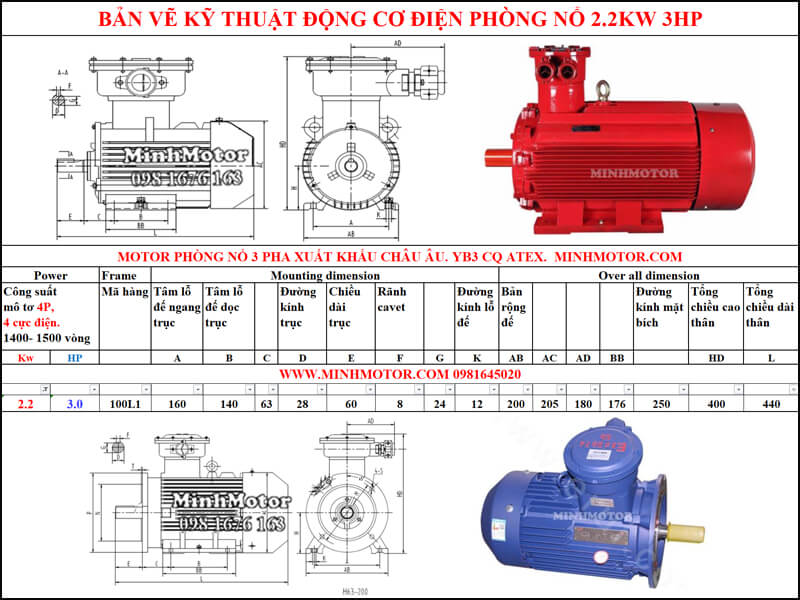

a. Bản vẽ motor phòng nổ chân đế 2.2kw 3HP 4 pole 1400-1500 vòng/phút
Động cơ chống nổ 2.2kw 3HP có
- Tổng dài L: 440mm
- Tổng cao HD: 400mm, do nắp hộp cực phòng nổ rất dày và kiên cố.
- Đường kính trục D: 28mm
- Đường kính lỗ đế K: 12mm
- Bản rộng đế / chiều rộng chân đế AB: 200mm
- Giữa 2 tâm lỗ đế ngang trục A: 160mm
- Giữa 2 tâm lỗ đế ngang trục B: 140mm
b. Thông số kỹ thuật motor phòng nổ 2.2kw 3HP 4 cực điện
- Dòng Ampe định mức (A) Rated Current: 4.9
- Hiệu suất chuyển hóa thành điện năng, Eff % ƞ: 84.3
- Power factor ɸ hệ số cos : 0.81
- Lực momen xoắn của trục ra motor 2.2kw chống cháy nổ, Rated torque Tn (N.m): 14.8Nm

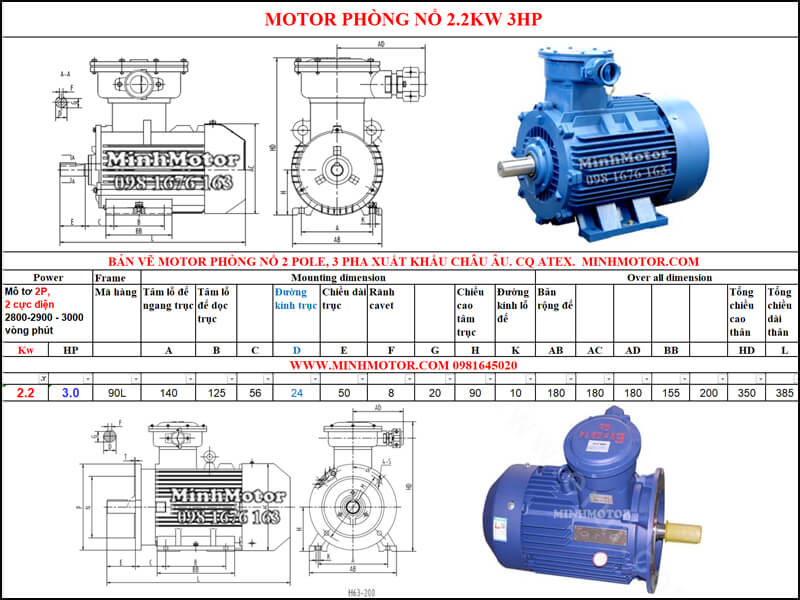

4) Thông số Motor chống cháy nổ 2.2kw 2 cực 2 Pole 2900 vòng/phút
Mời xem bản vẽ sau gồm có motor phòng nổ chân đế và motor phòng nổ mặt bích

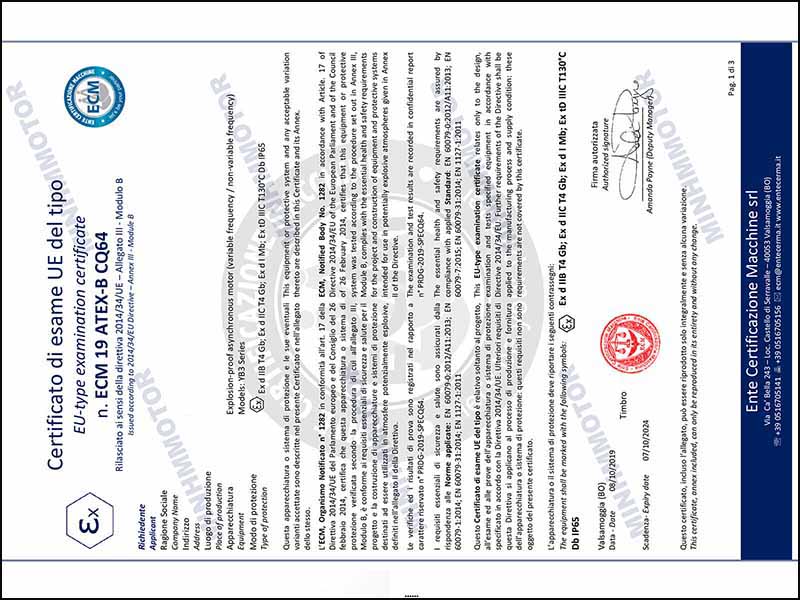

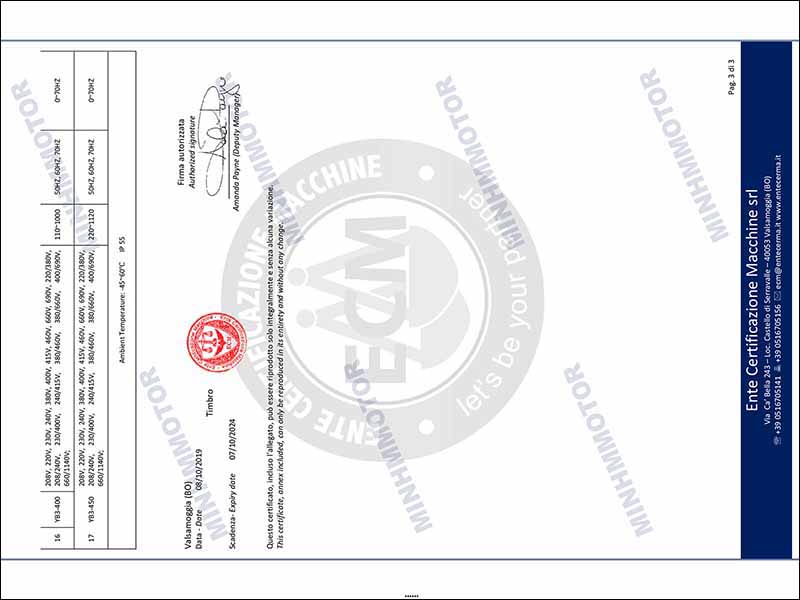

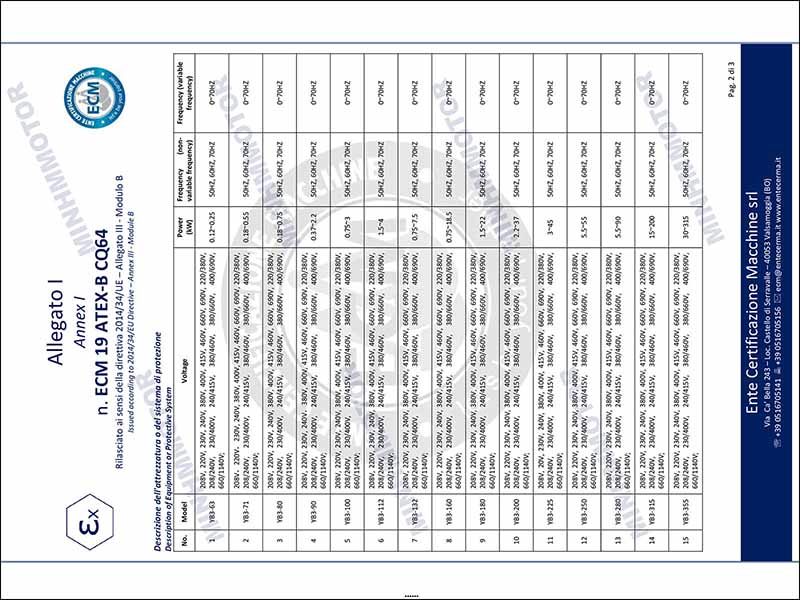

5) Chứng chỉ động cơ phòng nổ 2.2kw 3HP tiêu chuẩn Châu Âu, ATEX CTEX
- Chúng tôi phải chọn nhà máy có hệ thống test chất lượng vô cùng nghiêm ngặt: ampe, tốc độ có tải và không tải đổi ra sao, chạy motor điện qua ngày đêm xem nhiệt độ tăng ít không
- Mọi motor phòng nổ MINHMOTOR có vòng bi bạc đạn được kiểm tra từng đơn chiếc
- Động cơ phòng nổ tại công ty MinhMotor được test tiếng ồn và độ rung, để vận hành êm nhất có thể trong hang động sâu, lòng đất
- Vỏ của motor phòng nổ thương hiệu MinhMotor được nhà máy đúc gang lớn hàng đầu, dùng công nghệ độc quyền để chể tạo, độ dày và sức chịu lực phải chịu được chấn động mạnh.
- Hộp cực điện của motor phòng nổ công suất lớn làm từ thép nguyên khối, dùng những linh kiện bảo vệ đầu dây điện 3 pha y như chế tạo xe tăng.
- Động cơ phòng nổ trong hầm mỏ: Quảng Ninh, Thái Nguyên, Đồng Nai dùng nhiều trong khai thác khoảng sản
- Động cơ phòng nổ trong luyện kim: Các nhà máy nấu thép Đà Nẵng Long An, Bắc Ninh đã áp dụng rất nhiều
- Động cơ phòng nổ trong sản xuất hóa chất: Tại TP HCM có nhiều nhà máy làm axit, làm rượu bia hay dùng motor phòng nổ để đạt an toàn cao nhất
- Motor phòng nổ chế biến dầu: Quảng Ngãi và Vùng Tàu là dùng nhiều nhất
Clip video động cơ phòng nổ 2.2Kw 3HP
a. Motor Phòng Nổ, Động Cơ Phòng Nổ - Cty Minhmotor Các loại công suất motor phòng nổ, chống cháy phiên bản tiếng việt
b. Explosion Proof Motor / Flame Proof Motor Phiên bản tiếng anh
Tiêu chuẩn phòng chống cháy nổ thiết bị điện công nghiệp của nhà nước Việt Nam có những nội dung trích đoạn như sau:
TCVN 10888-1 (IEC 60079-1), Khí quyển nổ - Phần 1: Bảo vệ thiết bị bằng vỏ bọc không xuyên nổ “d”
IEC 60050-426, International Electrotechnical Vocabulary (IEV) - Chapter 426: Electrical apparatus for explosive atmospheres (Từ vựng kỹ thuật điện quốc tế - Chương 426: Thiết bị điện dùng trong khí quyển nổ)
IEC 60079-2, Explosive atmospheres - Part 2: Equipment protection by pressurized enclosures “p” (Khí quyển nổ - Phần 2: Bảo vệ thiết bị bằng vỏ bọc có điều áp “p”)
IEC 60079-5, Explosive atmospheres - Part 5: Equipment protection by powder filling “q” (Khí quyển nổ - Phần 5: Bảo vệ thiết bị bằng chất bột điền đầy “q”)
IEC 60079-6, Explosive atmospheres - Part 6: Equipment protection by oil-immersion “o” (Khí quyển nổ - Phần 6: Bảo vệ thiết bị bằng cách ngâm trong dầu “o”)
IEC 60079-7, Explosive atmospheres - Part 7: Equipment protection by increased safety “e” (Khí quyển nổ - Phần 7: Bảo vệ thiết bị bằng an toàn tăng cao “e”)
Nếu bạn muốn xem đầy đủ thông tin mời vào tư liệu sau:
TIÊU CHUẨN QUỐC GIA VỀ PHÒNG CHỐNG CHÁY NỔ THIẾT BỊ ĐIỆN CÔNG NGHIỆP
