Động Cơ Điện Phòng Nổ 15Kw 20HP

  • Kho Động Cơ Mô Tơ Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

1) Khái niệm – định nghĩa động cơ điện phòng nổ

  • Động cơ điện phòng nổ Là mô tơ có hộp cực điện dày gấp nhiều lần mô tơ thường. Để ngăn tia lửa điện bắn ra ngoài khi có chập điện.
  • Motor phòng chống cháy nổ còn có tác dụng chống lửa cháy vào bên trong phần điện do có vỏ gang, vỏ thép dày hơn nhiều so với motor thường.
  • Ký hiệu motor phòng nổ YB2 YB3, EX Motor, Flame Proof Motor 15kw, Explosion Proof Motor 20HP



2) Ứng dụng, môi trường làm việc của động cơ điện phòng nổ

  • Hầm mỏ, khai thác mỏ kim loại, mỏ than, mỏ quặng, nơi công nhân chui xuống lòng đất, trong hang núi
  • Nơi sản xuất xăng dầu, lọc dầu, giàn khoan dầu axit sunfuric, hóa chất độc hại
  • Nơi sinh nhiệt cao: cán thép, nấu thép, đúc gang, luyện kim, nấu chì thiếc đồng nhôm
  • Nơi ẩm ướt: đấu điện vào mô tơ ở chỗ nhiều mưa, sương mù, khí ẩm, không có nắng, ko thể thông gió khô thoáng



3) Thiết kế lắp đặt động cơ điện phòng nổ 15kw 20HP

a. Motor giảm tốc phòng nổ, tải nặng R, K

Motor giảm tốc phòng nổ, tải nặng R, K

b. Động cơ giảm tốc phòng nổ 15kw 20HP chân đế

Động cơ giảm tốc phòng nổ 15kw 20HP chân đế

c. Động cơ giảm tốc phòng nổ 15kw 20HP mặt bích

Động cơ giảm tốc phòng nổ 15kw 20HP mặt bích

d. Motor phòng nổ 15kw 20HP gắn đầu bơm nước hoặc gắn với bơm chân không

Motor phòng nổ 15kw 20HP gắn đầu bơm nước hoặc gắn với bơm chân không

e. Động cơ phòng nổ 15kw 20HP gắn với giảm tốc

  • Ảnh 1: động cơ phòng nổ kết hợp với hộp điều tốc
  • Ảnh 2: động cơ phòng nổ kết hợp giảm tốc cycloid
  • Ảnh 3: dộng cơ phòng nổ gắn giảm tốc trục vít NMRV
  • Ảnh 4: Motor phòng nổ liền giảm tốc trục vít WP

Động cơ phòng nổ 15kw 20HP gắn với giảm tốc

f. Motor phòng nổ 15kw 20HP gắn với hộp điều chỉnh tốc độ

Motor phòng nổ 15kw 20HP gắn với hộp điều chỉnh tốc độ

g. Motor phòng nổ 15kw 20HP gắn hộp giảm tốc qua khớp nối

Motor phòng nổ 15kw 20HP gắn hộp giảm tốc qua khớp nối



4) Đặc Tính Động Cơ Điện Phòng Nổ 15kw 4 cực 4 pole 1400-1500 vòng/phút

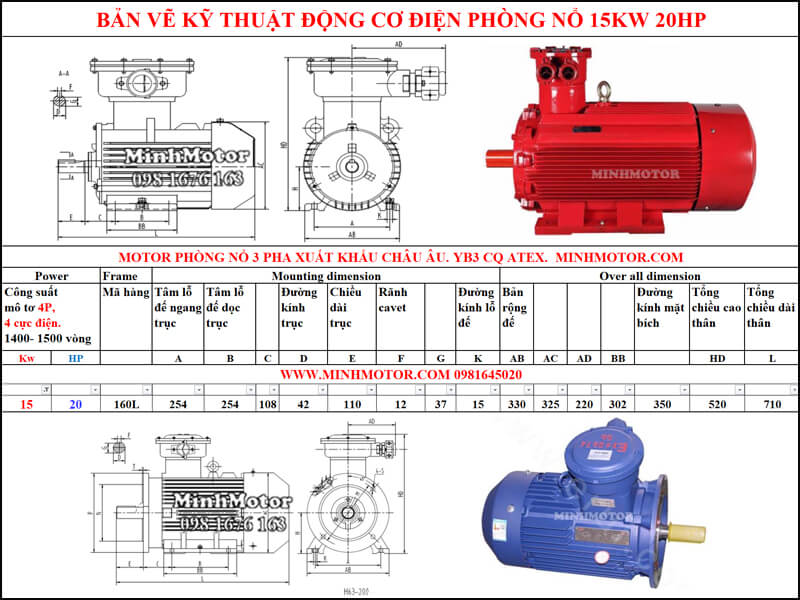

a. Bản vẽ motor phòng nổ chân đế 15kw 20HP 4 pole 1400-1500 vòng/phút

Bản vẽ motor phòng nổ chân đế 15kw 20HP 4 pole 1400-1500 vòng/phút

Động cơ chống nổ 15kw 20HP có

  • Tổng dài L: 710mm
  • Tổng cao HD: 520mm, do nắp hộp cực phòng nổ rất dày và kiên cố
  • Đường kính trục D: 42mm
  • Đường kính lỗ đế K: 15mm
  • Bản rộng đế / chiều rộng chân đế AB: 330mm
  • Giữa 2 tâm lỗ đế ngang trục A: 254mm
  • Giữa 2 tâm lỗ đế ngang trục B: 254mm

b. Thông số kỹ thuật motor phòng nổ 15kw 20HP 4 cực điện

  • Dòng Ampe định mức (A) Rated Current: 29.6
  • Hiệu suất chuyển hóa thành điện năng, Eff  % ƞ: 90.6
  • Power factor ɸ hệ số cos : 0.86
  • Lực momen xoắn của trục ra motor 15kw chống cháy nổ, Rated torque Tn (N.m): 98.1Nm

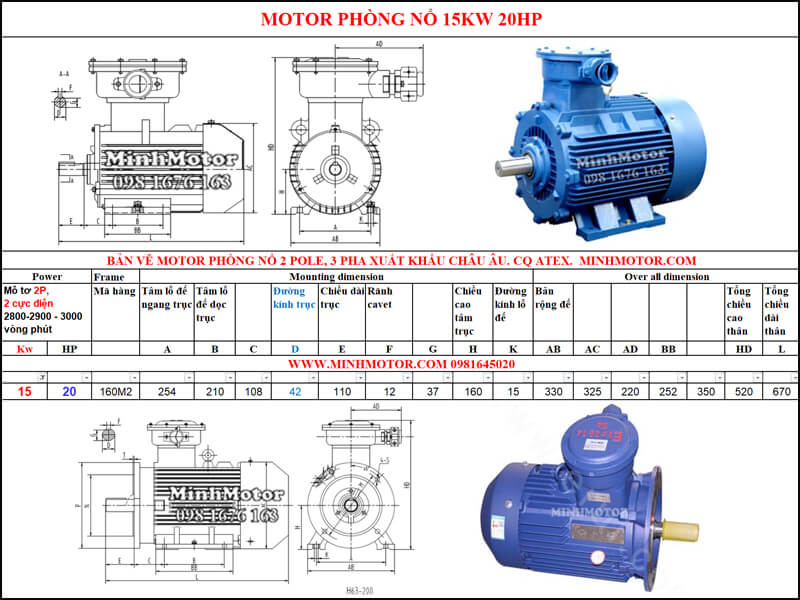

5) Thông số Động Cơ Điện Phòng Nổ 15kw 2 cực 2 Pole 2900 vòng/phút

Mời xem bản vẽ sau gồm có motor phòng nổ chân đế và motor phòng nổ mặt bích

Thông số Động Cơ Điện Phòng Nổ 15kw 2 cực 2 Pole 2900 vòng/phút

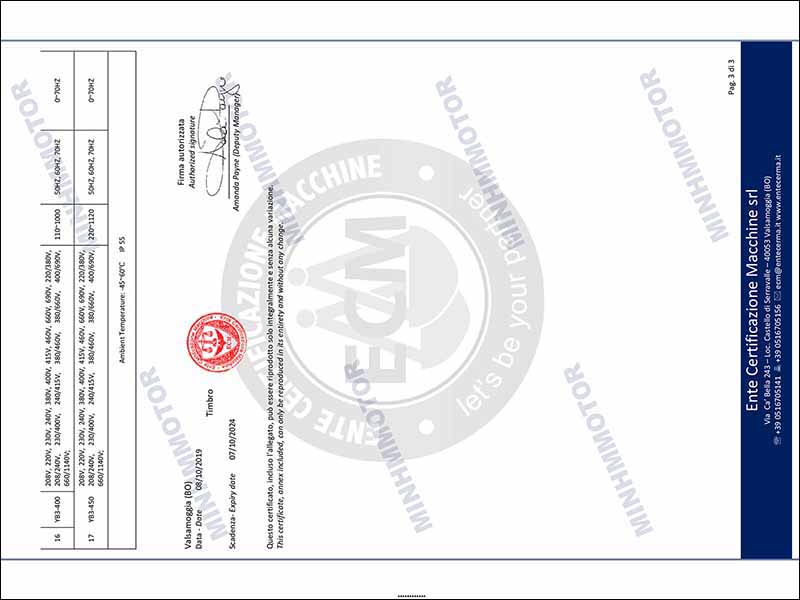

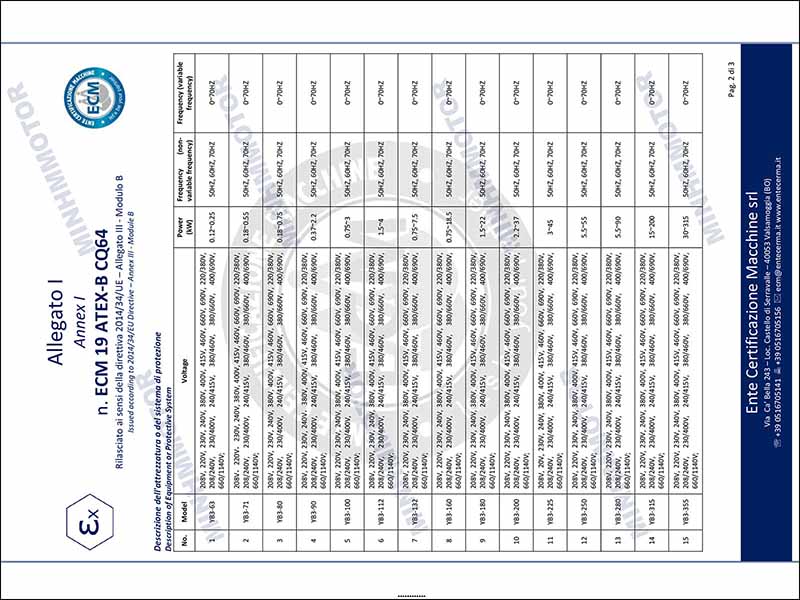

6) Chứng chỉ động cơ phòng nổ 15kw 20HP tiêu chuẩn Châu Âu, ATEX CTEX

  • Chúng tôi phải chọn nhà máy có hệ thống test chất lượng vô cùng nghiêm ngặt: ampe, tốc độ có tải và không tải đổi ra sao, chạy motor điện qua ngày đêm xem nhiệt độ tăng ít không

Chứng chỉ động cơ phòng nổ 15kw 20HP tiêu chuẩn Châu Âu, ATEX CTEX

  • Mọi motor phòng nổ MINHMOTOR có vòng bi bạc đạn được kiểm tra từng đơn chiếc

Chứng chỉ động cơ phòng nổ 15kw 20HP tiêu chuẩn Châu Âu, ATEX CTEX

  • Động cơ phòng nổ tại công ty MinhMotor được test tiếng ồn và độ rung, để vận hành êm nhất có thể trong hang động sâu, lòng đất

Chứng chỉ động cơ phòng nổ 15kw 20HP tiêu chuẩn Châu Âu, ATEX CTEX

  • Vỏ của motor phòng nổ thương hiệu MinhMotor được nhà máy đúc gang lớn hàng đầu, dùng công nghệ độc quyền để chể tạo, độ dày và sức chịu lực phải chịu được chấn động mạnh.
  • Hộp cực điện của motor phòng nổ công suất lớn làm từ thép nguyên khối, dùng những linh kiện bảo vệ đầu dây điện 3 pha y như chế tạo xe tăng.
  • Động cơ phòng nổ trong hầm mỏ: Quảng Ninh, Thái Nguyên, Đồng Nai dùng nhiều trong khai thác khoảng sản
  • Động cơ phòng nổ trong luyện kim: Các nhà máy nấu thép Đà Nẵng Long An, Bắc Ninh đã áp dụng rất nhiều
  • Động cơ phòng nổ trong sản xuất hóa chất: Tại TP HCM có nhiều nhà máy làm axit, làm rượu bia hay dùng motor phòng nổ để đạt an toàn cao nhất
  • Motor phòng nổ chế biến dầu: Quảng Ngãi và Vùng Tàu là dùng nhiều nhất



7) Clip video động cơ phòng nổ 15kw 20HP

a. Mô Tơ Phòng Nổ, Động Cơ Phòng Nổ - Cty Minhmotor Các loại công suất motor phòng nổ, chống cháy phiên bản tiếng việt

b. Explosion Proof Motor / Flame Proof Motor Phiên bản tiếng anh



Motor chống cháy nổ 15 kW 20 HP 4P Tốc độ: 4 cực điện 4poles Động cơ điện phòng cháy chống nổ tiêu chuẩn CNEX (Exd I hoặc Exd II BT4) 2 loại motor phổ biến nhất là: YB3 vỏ gang đạt tiêu chuẩn tiết kiệm điện IE1 quốc tế. Và YBK2 mô tơ chống nổ vỏ thép. Cả 2 loại mô tơ là dòng sản phẩm cải tiến của YB2, với lực mô men xoắn cao hơn, đat tiêu chuẩn IEC standard và tiêu chuẩn Đức: DIN42673 Điện áp phù hợp: 380V, 660V, 1140V. Tần số 50 Hz. Mọi động cơ đã được kiểm nghiệm đạt tiêu chuẩn tiếng ồn thấp, Vòng bi bạc đạn cao cấp C & U. Nếu cần bi SKF giá tăng 5%. Motor mặt bích B35 giá thêm 5%. Điều kiện làm việc lý tưởng: -15 độ tới + 40 độ C. Độ cao dưới 1000 m  Dòng điện định mức của motor (trong lưới điện 380V): 28.9(Ampe) Tốc độ của động cơ 3 pha không đồng bộ: 1460 Vòng/phút Thông số hình học cơ bản: Tâm lỗ chân đế dọc trục motor phòng nổ 254mm ngang trục 254mm Tổng chiều dài mô tơ 730mm  tổng chiều cao 485mm
